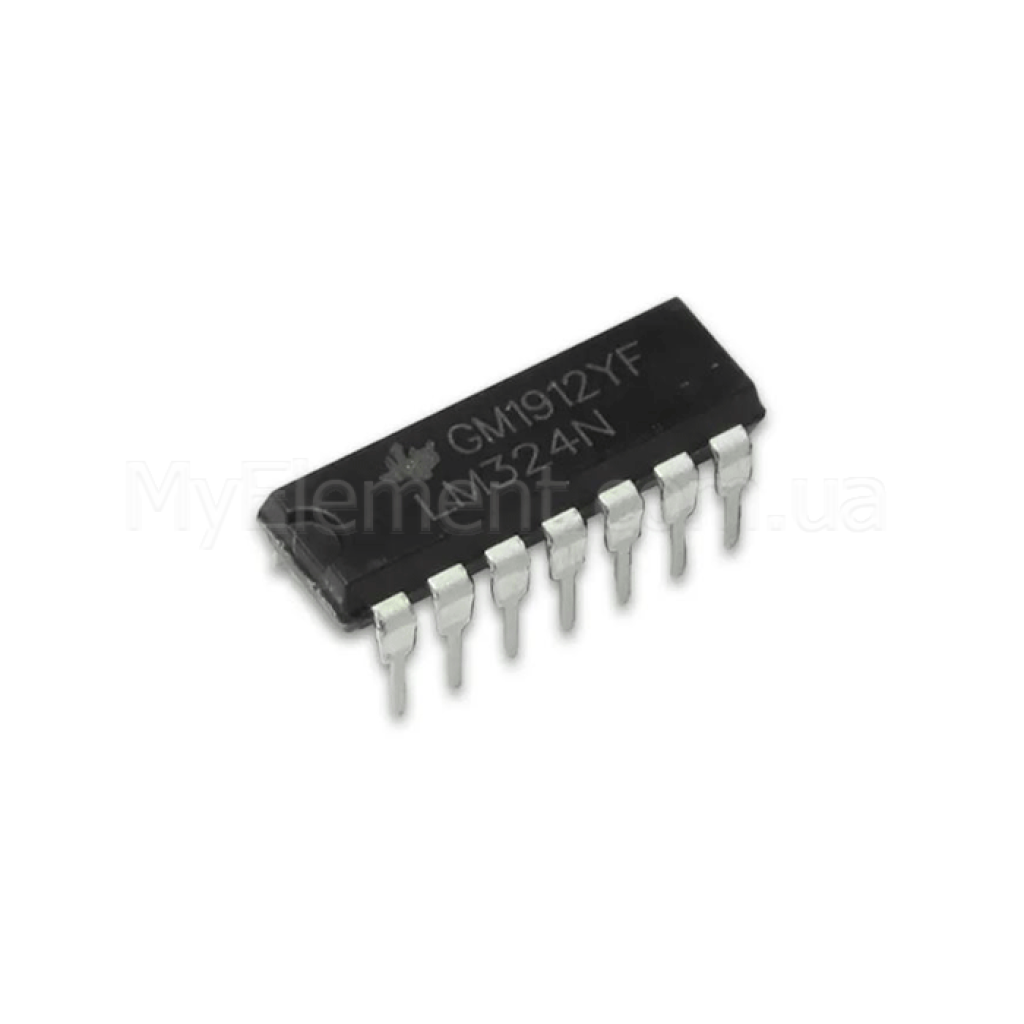

Операционный усилитель LM324N корпус DIP-14 (SOP-14)

Страна-производитель: Китай Код товара: 5445
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Операционный усилитель LM324N корпус DIP-14 (SOP-14)
Есть в наличии
Код товара: 5445
7.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Количество контактов:14
Тип корпуса:DIP14
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Операционный усилитель LM324N корпус DIP-14 (SOP-14)
Код товара: 5445
7.00 грн
Описание

Операционный усилитель LM324N DIP-14

Четырёхканальный универсальный ОУ для однополярных или двуполярных источников питания с входным диапазоном, включающим землю, и выходом, который может спадать до 0 В. Корпус DIP-14 удобен для монтажа в сквозные отверстия.

Основные преимущества

Широкий диапазон питания

Работает от 3 до 32 В (однополярное) или ±1.5 до ±16 В (двуполярное), что упрощает интеграцию в различные системы.

Работа у земли

Входной общий режим включает GND, а выход способен опускаться до 0 В для прямого измерения сигналов «около нуля».

Низкое потребление

Типичная потребляемая мощность соответствует току 0.7 мА при 5 В или 1.5 мА при 30 В (все 4 усилителя).

4 усилителя в одном корпусе

Внутренне скомпенсирован для единичного усиления, что снижает количество внешних компонентов.

Ключевые характеристики

Количество каналов:4 (квад-ОУ)
Диапазон питания (однополярное):3…32 В
Диапазон питания (двуполярное):±1.5…±16 В
Полоса единичного усиления (GBW):1 МГц тип.
Скорость нарастания (SR):0.5 В/мкс тип.
Входной диапазон общего режима:0…V+ − 1.5 В (25 °C)
Диапазон выходного напряжения:0 В до V+ − 1.5 В
Входное напряжение смещения (VOS):2 мВ тип., 7 мВ макс (25 °C)
Входной ток смещения (IB):45 нА тип., 250 нА макс (25 °C)
Потребляемый ток при V+=5 В:0.7 мА тип., 1.2 мА макс
Потребляемый ток при V+=30 В:1.5 мА тип., 3 мА макс
Коэффициент усиления по напряжению (большой сигнал):25…100 В/мВ (V+=15 В, RL ≥ 2 кОм)
CMRR (DC):65…85 дБ (VCM = 0…V+ − 1.5 В, 25 °C)
PSRR:65…100 дБ (V+ = 5…30 В)
Короткое замыкание на землю:40…60 мА (V+=15 В, 25 °C)
Рабочая температура:0…+70 °C
Корпус:DIP-14 (PDIP)

Детальные технические параметры

  • Выходной ток: источник 20 мА тип., сток 8 мА тип. (V+=15 В, VO=2 В).
  • Погрешность VOS по температуре: ~7 мкВ/°C тип.
  • Межканальное перетекание (coupling): −120 дБ тип. (1 кГц…20 кГц, приведённый ко входу).
  • Дифференциальный вход допускает уровень до напряжения питания; входной диапазон включает GND.
  • Большое DC‑усиление: 100 дБ тип., стабилизация для единичного усиления.
Примечание: параметры основаны на документации Texas Instruments для LM324N. Источник: Texas Instruments Datasheet (PDF).

Основные области применения

  • Усилители датчиков и измерительные тракты.
  • DC gain‑блоки и типовые ОУ‑схемы (фильтры, буферы, интеграторы).
  • Блоки питания и управления, где требуются измерения около 0 В.
  • Приборы с питанием от батарей благодаря низкому потреблению.

Совместимые обозначения и альтернативы

Альтернатива от того же производителя: LM324B в PDIP‑14 — drop‑in замена с улучшенными параметрами. Также родственное устройство LM2902N (PDIP‑14) с аналогичной распиновкой, но с меньшим максимальным напряжением питания (до 26 В). Проверяйте полные характеристики перед заменой.

Вопросы-ответы (FAQ)

Какое рабочее напряжение питания для LM324N?

Однополярное 3…32 В или двуполярное ±1.5…±16 В. Типичное потребление составляет ~0.7 мА при 5 В (все каналы).

Является ли LM324N rail‑to‑rail?

Нет. Входной диапазон включает землю, но не достигает V+ (~1.5 В запас). Выход может опускаться до 0 В, однако сверху имеет запас около 1.5 В до V+.

Какой нагрузкой может управлять выход?

Типично до ~20 мА (источник) или ~8 мА (сток) при V+=15 В и VO≈2 В; при КЗ на землю ток составляет примерно 40…60 мА.
