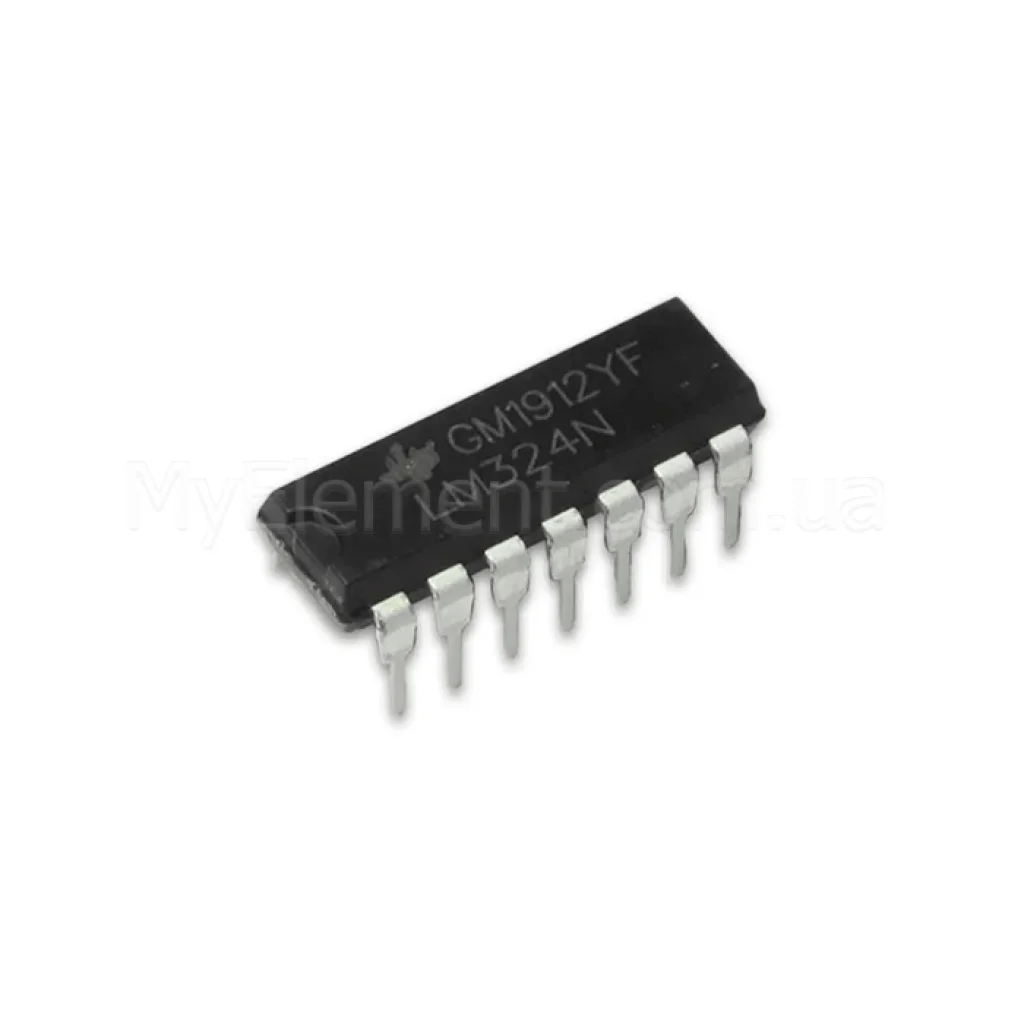

Операційний підсилювач LM324N корпус DIP-14 (SOP-14)

В наявності

Код товару: 5445

7.00 грн

Знайшли дешевше?

Корпус *

Кількість контактів:14

Тип корпусу:DIP14

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Операційний підсилювач LM324N корпус DIP-14 (SOP-14)

Код товару: 5445

7.00 грн

Опис

Операційний підсилювач LM324N DIP-14

Чотириканальний універсальний ОП для однополярних або двополярних джерел живлення з вхідним діапазоном, що включає землю, та виходом, який може спадати до 0 В. Корпус DIP-14 зручний для монтажу у наскрізні отвори.

Основні переваги

Широкий діапазон живлення

Працює від 3 до 32 В (однополярне) або ±1.5 до ±16 В (двополярне), що спрощує інтеграцію у різні системи.

Робота біля землі

Вхідний загальний режим включає GND, а вихід здатен опускатися до 0 В для прямого вимірювання сигналів “біля нуля”.

Низьке споживання

Типова споживана потужність відповідає струму 0.7 мА при 5 В або 1.5 мА при 30 В (усі 4 підсилювачі).

4 підсилювачі в одному корпусі

Інтернально скомпенсований для єдності посилення, що зменшує кількість зовнішніх компонентів.

Ключові характеристики

Кількість каналів:	4 (квад-ОП)
Діапазон живлення (однополярне):	3…32 В
Діапазон живлення (двополярне):	±1.5…±16 В
Смуга пропускання при єдності (GBW):	1 МГц тип.
Швидкість наростання (SR):	0.5 В/мкс тип.
Вхідний діапазон загального режиму:	0…V+ − 1.5 В (25 °C)
Діапазон вихідної напруги:	0 В до V+ − 1.5 В
Вхідна напруга зміщення (VOS):	2 мВ тип., 7 мВ макс (25 °C)
Вхідний струм зміщення (IB):	45 нА тип., 250 нА макс (25 °C)
Споживаний струм при V+=5 В:	0.7 мА тип., 1.2 мА макс
Споживаний струм при V+=30 В:	1.5 мА тип., 3 мА макс
Підсилення за напругою (великий сигнал):	25…100 В/мВ (V+=15 В, RL ≥ 2 кОм)
CMRR (DC):	65…85 дБ (VCM = 0…V+ − 1.5 В, 25 °C)
PSRR:	65…100 дБ (V+ = 5…30 В)
Коротке замикання на землю:	40…60 мА (V+=15 В, 25 °C)
Робоча температура:	0…+70 °C
Корпус:	DIP-14 (PDIP)

Детальні технічні параметри

Вихідний струм: джерело 20 мА тип., стік 8 мА тип. (V+=15 В, VO=2 В).
Похибка VOS по температурі: ~7 мкВ/°C тип.
Міжканальний перетік (coupling): −120 дБ тип. (1 кГц…20 кГц, input‑referred).
Диференціальний вхід допускає рівень до напруги живлення; вхідний діапазон включає GND.
Велике DC-підсилення: 100 дБ тип., стабілізація для єдності посилення.

Примітка: параметри базуються на документації Texas Instruments для LM324N. Джерело: Texas Instruments Datasheet (PDF).

Основні сфери застосування

Підсилювачі датчиків та вимірювальні тракти.
DC gain‑блоки та типові ОП‑схеми (фільтри, буфери, інтегратори).
Блоки живлення та керування, де потрібні вимірювання біля 0 В.
Прилади з живленням від батарей завдяки низькому споживанню.

Сумісні позначення та альтернативи

Альтернатива від того ж виробника: LM324B у PDIP‑14 — drop‑in заміна з поліпшеними параметрами. Також споріднений пристрій LM2902N (PDIP‑14) з аналогічним розведенням, але з нижчою максимальною напругою живлення (до 26 В). Перевіряйте повні характеристики перед заміною.

Питання-відповіді (FAQ)

Яка робоча напруга живлення для LM324N?

Однополярне 3…32 В або двополярне ±1.5…±16 В. Типове споживання становить ~0.7 мА при 5 В (усі канали).

Чи є LM324N rail‑to‑rail?

Ні. Вхідний діапазон включає землю, але не доходить до V+ (~1.5 В запас). Вихід може опускатися до 0 В, проте зверху має запас близько 1.5 В до V+.

Яке навантаження може керувати вихід?

Типово до ~20 мА (джерело) або ~8 мА (стік) при V+=15 В і VO≈2 В; при КЗ на землю струм становить приблизно 40…60 мА.
