Коротко про BMS 6MOS 1S
BMS 6MOS 1S — вузька плата захисту одного Li-ion акумулятора з номінальною напругою 3,7 В, зокрема формату 18650. Модуль відключає батарею при перезаряді, надмірному розряді, перевищенні струму та короткому замиканні.
Ключові характеристики
- Призначення
- захист Li-ion акумулятора 1S
- Номінальна напруга батареї
- 3,7 В
- Відсікання заряду
- 4,25 ± 0,05 В
- Відсікання розряду
- 2,45 ± 0,1 В
- Верхня межа безперервного струму
- до 12 А
- Поріг струмового захисту
- 15 А
- Захисні функції
- від перезаряду, надмірного розряду, перевищення струму та короткого замикання
- Силові ключі
- 6 MOSFET
- Розміри плати
- 35 × 7,4 × 2,2 мм
Детальний опис та особливості
Захист батарейного вузла 1S

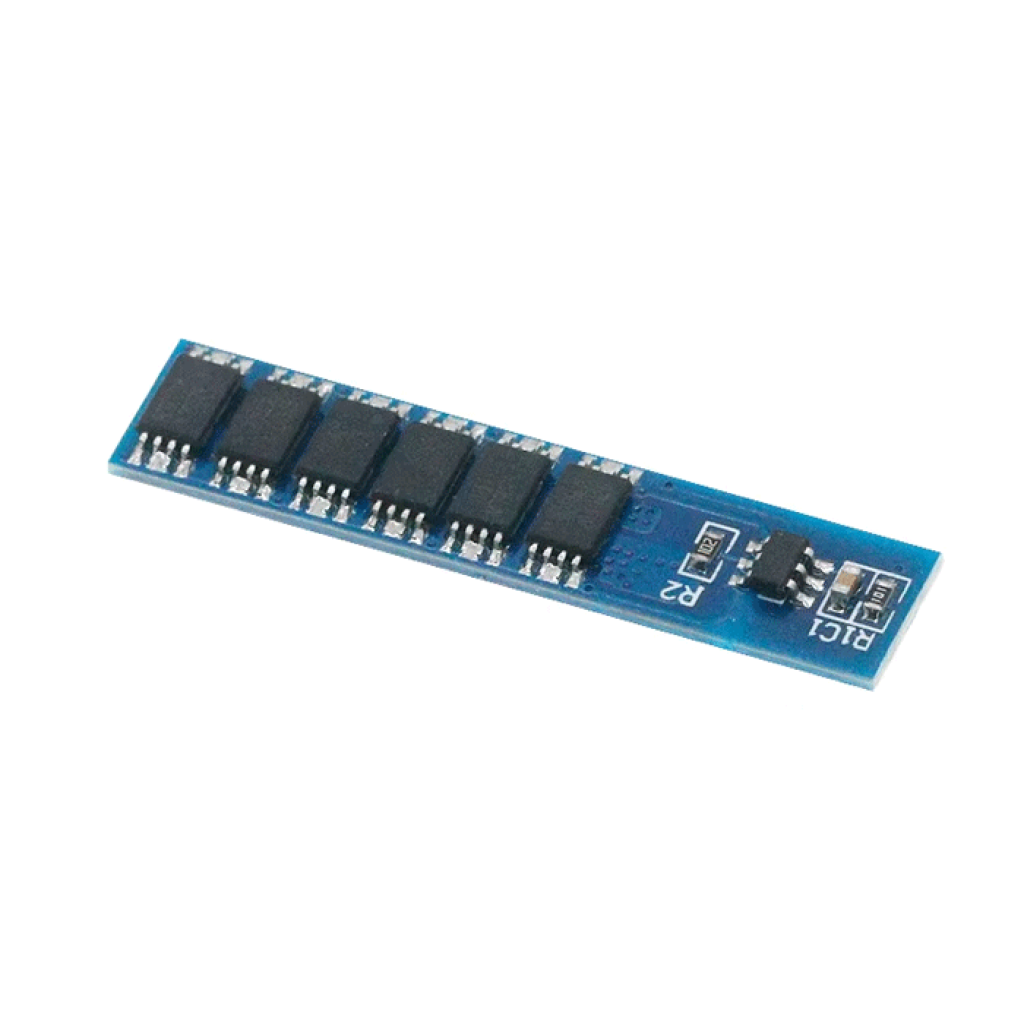

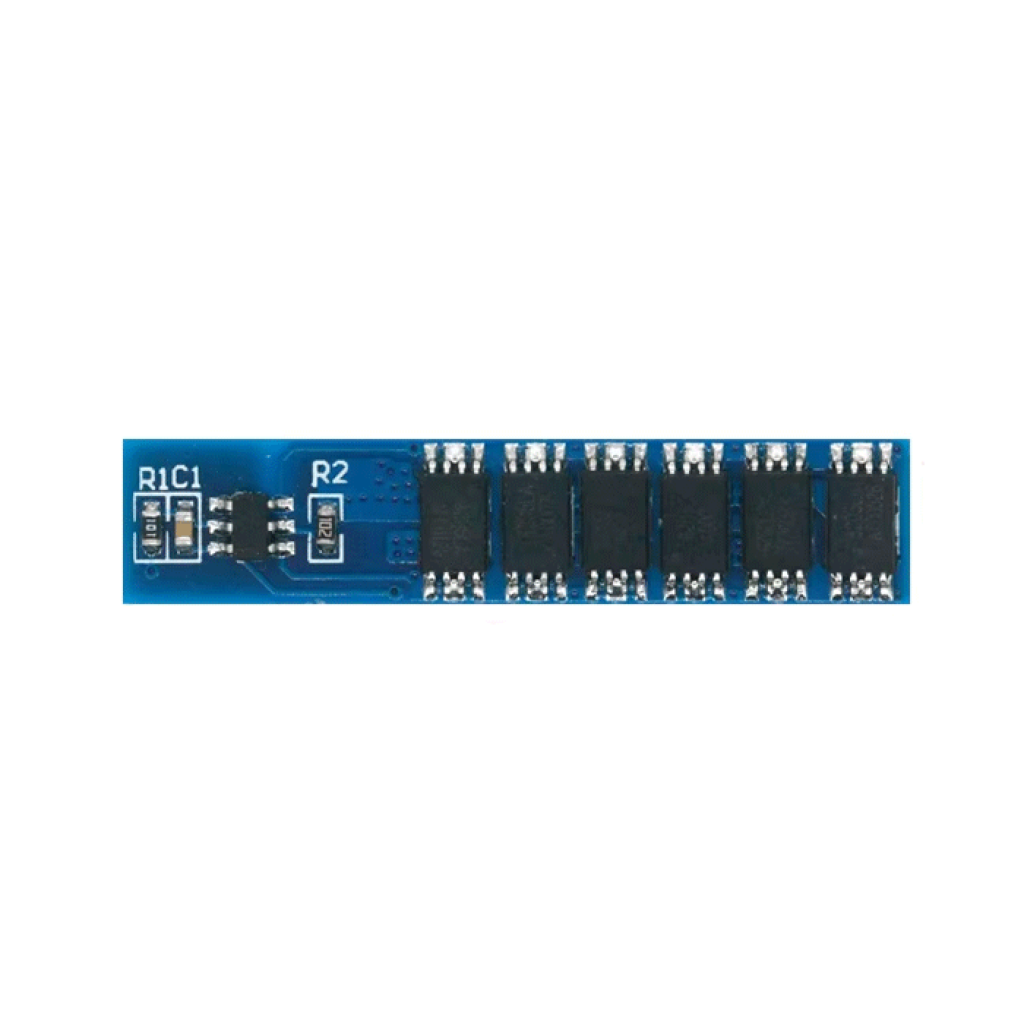

Плата контролює напругу одноелементної Li-ion батареї та розмикає силовий ланцюг, коли параметри виходять за встановлені межі. Шість MOSFET утворюють комутаційну частину захисту, а вузький корпус спрощує монтаж уздовж акумулятора 18650.
Пороги 4,25 ± 0,05 В і 2,45 ± 0,1 В є аварійними точками відсікання. Їх не слід використовувати як цільові рівні звичайного циклу: заряджання має виконувати окремий контролер Li-ion 1S за алгоритмом CC/CV із завершенням біля 4,2 В.[1]
Як розуміти струм 12 А і 15 А
Струм до 12 А є верхньою межею безперервного режиму плати, а 15 А — порогом спрацювання струмового захисту. Робочий струм готового пристрою варто обирати із запасом: його також обмежують акумулятор, проводи, контакти, якість паяння, пускові імпульси та відведення тепла.
Плата захищає батарею від частини аварійних режимів, але не стабілізує вихідну напругу, не формує 5 В і не замінює зарядний модуль. Для навантаження з іншою робочою напругою потрібен окремий DC-DC перетворювач.
Підійде / не підійде
Підійде
- для одного Li-ion акумулятора 1S із номінальною напругою 3,7 В;
- для батарейного вузла на елементі 18650 після перевірки допустимого струму самого акумулятора;
- для портативної електроніки, освітлення та DIY-пристроїв, якщо робочий і пусковий струми мають запас до меж плати;
- для заміни плати захисту в готовому пристрої після звіряння розмірів, контактів і порогів.
Не підійде
- для послідовних батарей 2S, 3S або більшої кількості секцій;
- для LiFePO4, LiHV, Ni-MH та акумуляторів з іншою хімією або напругою заряду;
- як зарядний контролер, стабілізатор напруги чи готовий модуль powerbank;
- для навантаження, якому потрібні 15 А безперервно або яке має пускові імпульси вище порога захисту;
- для багатосекційної батареї, якій потрібне балансування елементів.
Приклади застосування
Плата може захищати акумулятор у ліхтарі або світлодіодному вузлі 1S, якщо драйвер, робочий струм і пусковий імпульс відповідають можливостям батареї та модуля.
BMS можна встановити між одним Li-ion елементом і навантаженням у датчику, контролері або іншому DIY-проєкті. Потрібну стабілізовану напругу для електроніки формує окремий перетворювач.
Модуль підходить для заміни захисту одноелементної Li-ion батареї, якщо збігаються габарити 35 × 7,4 × 2,2 мм, розташування контактів, пороги та струмові вимоги.
Підключення
Перевірте акумулятор
Використовуйте справний Li-ion елемент 1S без деформації, пошкодженої оболонки або слідів перегрівання. Звірте допустимі струми заряду та розряду конкретного акумулятора.
Звірте контакти на платі

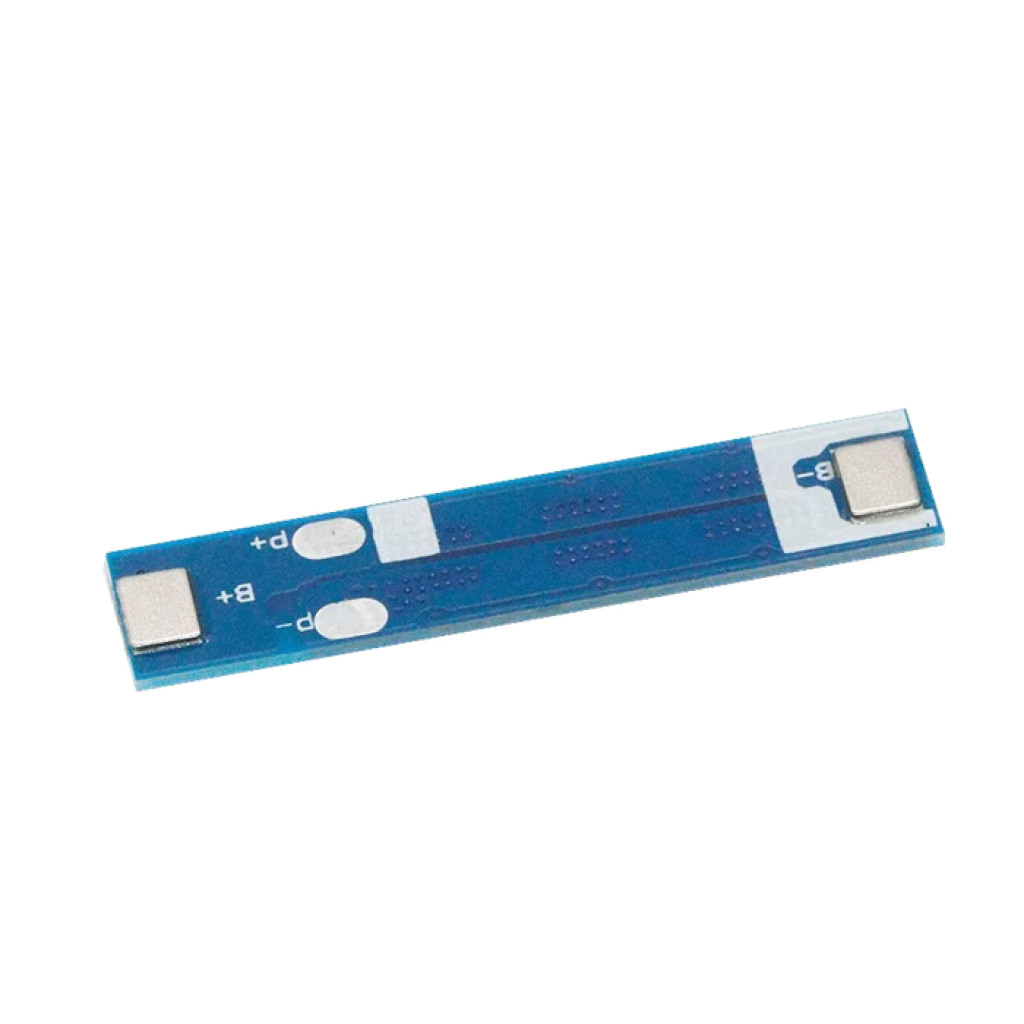

Орієнтуйтеся на фактичне маркування B+, B−, P+ і P− на отриманому модулі. Не переносіть розводку з візуально схожої плати або іншої ревізії.
Підключіть батарею та зовнішній ланцюг
Під'єднайте акумулятор до контактів B із правильною полярністю, а зарядний контролер і навантаження — до контактів P відповідно до маркування. До подавання живлення перевірте полярність і відсутність короткого замикання мультиметром.
Перевірте перший запуск
Перший запуск виконуйте з обмеженим струмом. Перевірте вихідну напругу та нагрівання плати, акумулятора, проводів і контактів під фактичним навантаженням.
Обмеження та безпека
Не допускайте переполюсовки та короткого замикання
Помилка полярності, неізольовані провідники або металевий предмет між контактами можуть пошкодити плату, акумулятор і підключений пристрій. Виконуйте монтаж лише на знеструмленому вузлі.
Лише Li-ion 1S
Не підключайте два елементи послідовно та не використовуйте LiFePO4, LiHV чи іншу хімію з відмінними порогами. Невідповідна конфігурація може спричинити неправильне відсікання або небезпечний режим акумулятора.
BMS не замінює зарядний контролер
Заряджайте акумулятор окремим контролером Li-ion 1S із коректним алгоритмом CC/CV та струмом, допустимим для елемента. Не підключайте акумулятор безпосередньо до нерегульованого джерела живлення.[1]
Залишайте струмовий запас
Не використовуйте 15 А як безперервний робочий номінал. Для тривалої роботи залишайте запас нижче 12 А та враховуйте пусковий струм, охолодження, переріз проводів і можливості акумулятора.
Контролюйте нагрівання готової збірки
Перевіряйте тепловий режим у реальному корпусі. За помітного нагрівання плати, контактів або акумулятора зменште навантаження й усуньте причину до подальшої роботи.
Сумісні товари та альтернативи
Для знімного акумулятора 18650 можна використати батарейний відсік 18650 у виконанні 1S1P. Допустимий струм його контактів і проводів потрібно перевірити окремо.
Для заряджання одного Li-ion елемента від 5 В підійде зарядний модуль TP4056 для Li-ion 1S. Оберіть виконання з потрібним роз'ємом і звірте схему з наявністю окремої BMS.
Якщо замість окремої плати захисту потрібні заряджання 1S, захист і стабілізований вихід 5 В на одному модулі, розгляньте контролер MH-CD42 з урахуванням його струмових обмежень і поведінки з малим навантаженням.
FAQ
Чи заряджає BMS 6MOS акумулятор?
Ні. Плата відключає батарею в аварійних режимах, але заряджання виконує окремий контролер Li-ion 1S із алгоритмом CC/CV.
Чи можна постійно навантажувати плату струмом 15 А?
Ні. 15 А є порогом струмового захисту. Верхня межа безперервного струму становить до 12 А, а практичний робочий струм слід обирати із запасом за результатами перевірки нагрівання.
Чи можна використовувати модуль із батареєю 2S?
Ні. BMS 6MOS призначена для однієї послідовної секції 1S. Для 2S потрібна окрема плата захисту, розрахована на дві послідовні секції.
Чи підійде будь-який акумулятор 18650?
Формат 18650 підтверджує лише базову механічну сумісність. Окремо перевірте хімію Li-ion, допустимі струми, стан елемента та відповідність його характеристик навантаженню.
Документи та джерела
- Texas Instruments, Multi-Chemistry Charger in Low Battery Power Applications, SLUAAH5, листопад 2022 — профіль заряджання Li-ion CC/CV, відмінності акумуляторних хімій та роль захисного контуру.
