Коротко про MH-CD42

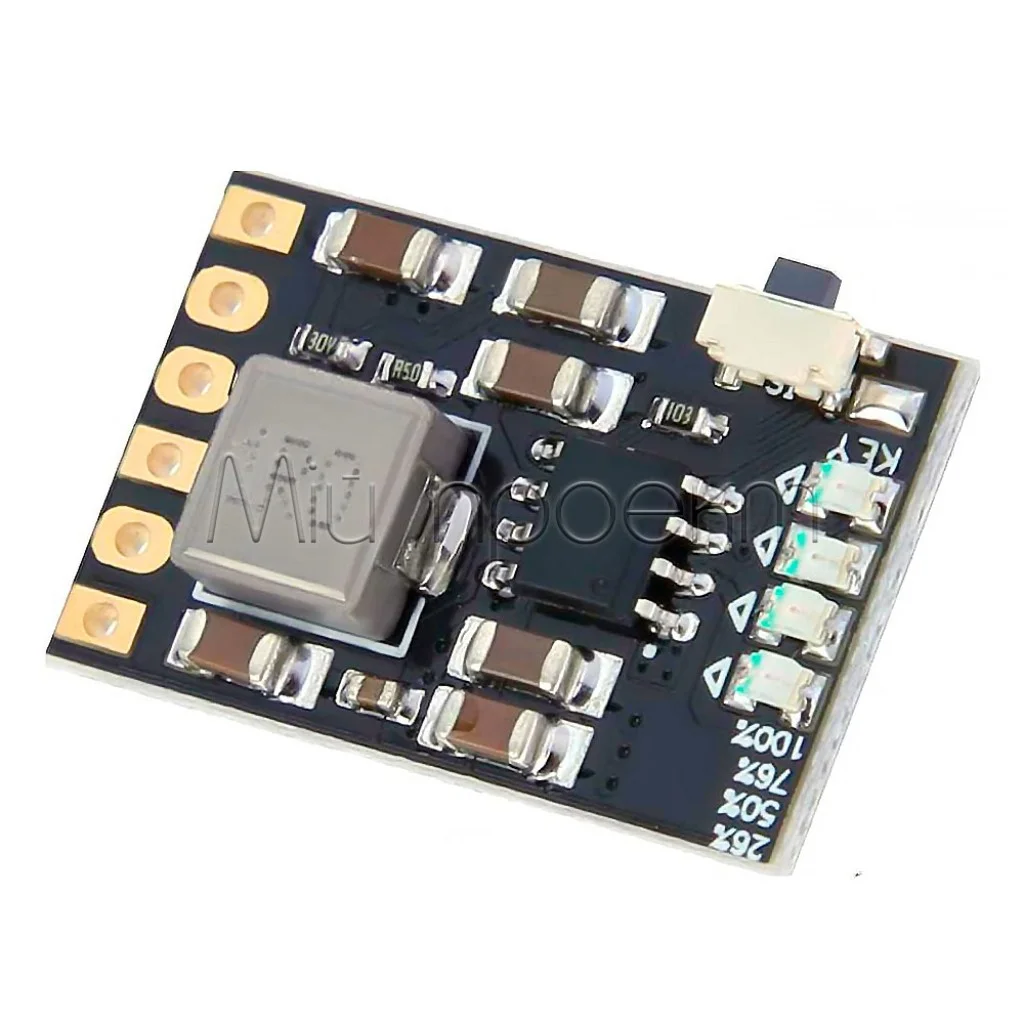

MH-CD42 — контролер живлення для одного Li-ion або Li-Po акумулятора 1S із напругою повного заряду 4,2 В. Плата заряджає акумулятор від 5-вольтового джерела, підвищує його напругу до 5 В для навантаження, контролює заряд і має чотирирівневу LED-індикацію.[1][2]
Ключові характеристики
- Призначення
- заряджання акумулятора 1S і формування вихідних 5 В
- Тип акумулятора
- Li-ion або Li-Po, 1S, напруга повного заряду 4,2 В
- Зарядний вхід
- 4,5–5,5 В; рекомендовано стабілізовані 5 В
- Максимальний струм заряду
- до 2,1 А
- Вихідна напруга
- 5 В
- Максимальний струм виходу 5 В
- до 2 А
- Максимальний струм розряду акумуляторного каналу
- 3,5 А; це не номінал 5-вольтового виходу
- Індикація
- 4 LED, орієнтовні рівні 25%, 50%, 75% і 100%
- Керування
- кнопка та майданчик KEY для активації й вимкнення виходу
- Захисні функції
- від перенапруги, перевищення струму, короткого замикання та перегріву

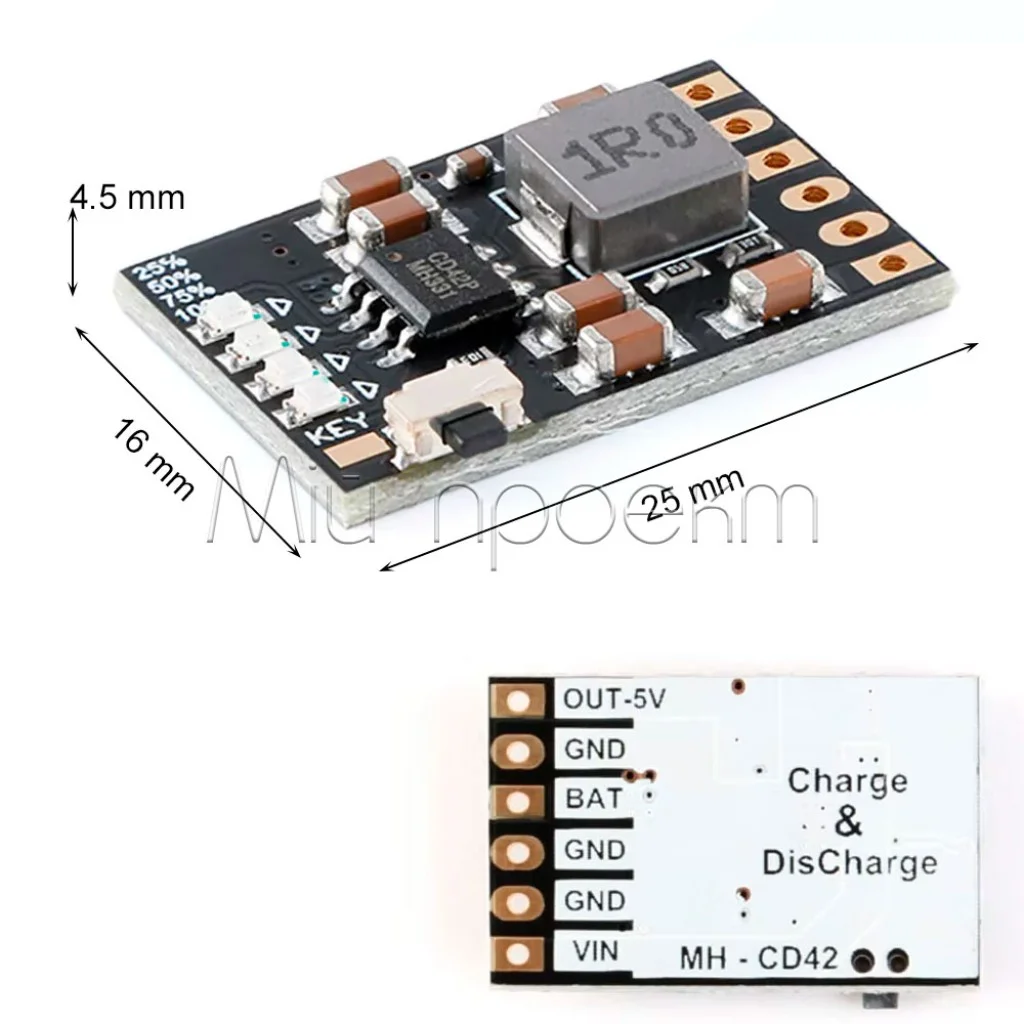

- Розміри плати
- 25 × 16 мм
Детальний опис та особливості
Заряджання та підвищення напруги

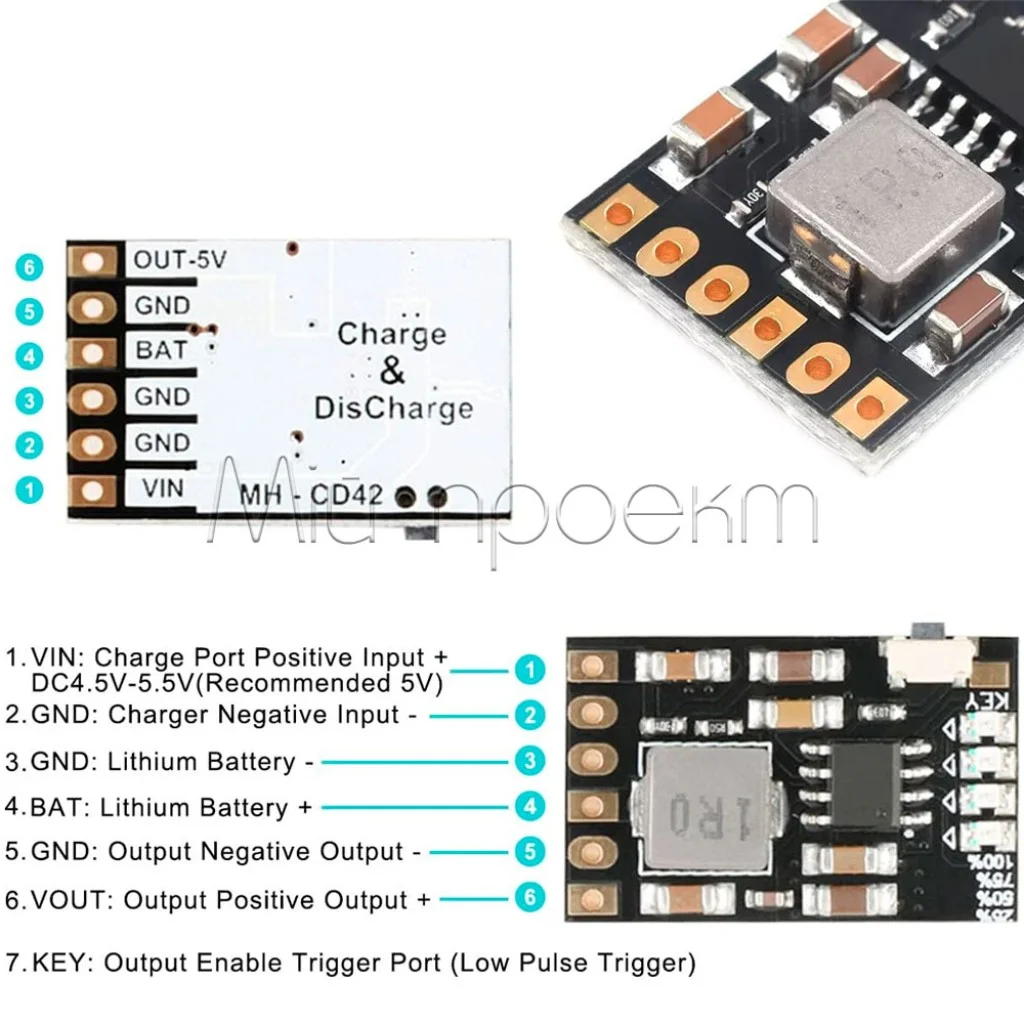

MH-CD42 об’єднує зарядний контролер, захист акумулятора та підвищувальний перетворювач. До BAT підключається акумуляторна секція 1S, на VIN подається зарядне живлення, а контакти виходу забезпечують 5 В для споживача. Окремі майданчики дають змогу встановити потрібні роз’єми або впаяти плату безпосередньо в пристрій.
Струм 3,5 А стосується розряду з боку акумулятора, а не виходу 5 В. Підвищення напруги потребує більшого струму від батареї, тому акумулятор, контакти й проводи повинні мати запас за струмом навіть тоді, коли 5-вольтове навантаження споживає менше.
Робота від зовнішнього живлення
Коли на VIN є зовнішні 5 В, навантаження може отримувати живлення від входу, а акумулятор — заряджатися. Під час підключення або від’єднання джерела можливий короткий розрив живлення, тому MH-CD42 не слід вважати безшовним ДБЖ для пристрою, який не допускає перезапуску.[1]
Джерело 5 В підбирайте з урахуванням одночасного споживання зарядної частини та підключеного навантаження. Просідання вхідної напруги, тонкі проводи або слабкі контакти можуть зменшити зарядний струм і порушити роботу виходу.
Кнопка та індикація

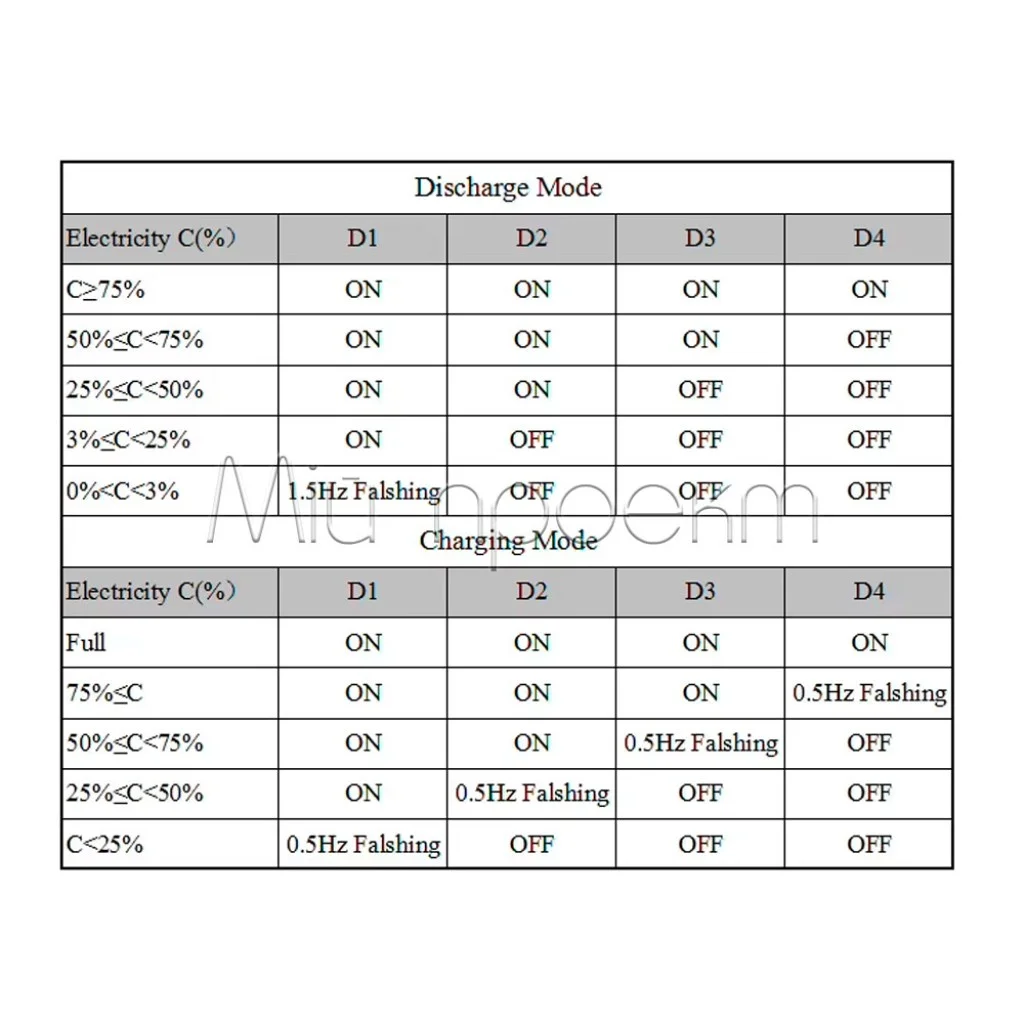

Коротке натискання кнопки активує вихід і показує орієнтовний рівень заряду; подвійне коротке натискання вимикає вихід. Чотири світлодіоди зручні для швидкої оцінки стану батареї, але не замінюють точного вимірювання напруги або ємності.
Підійде / не підійде
Підійде
- для саморобного powerbank на акумуляторі Li-ion 1S із зовнішніми USB-роз’ємами;
- для портативного 5-вольтового освітлення, контролера або іншого автономного вузла після перевірки струму й теплового режиму;
- для пристрою, якому корисні заряджання акумулятора, захист, підвищення до 5 В та індикація на одній платі;
- для некритичного резервного живлення 5 В, якщо перехід між входом і батареєю перевірено з конкретним навантаженням.
Не підійде
- для батарей 2S або більшої кількості послідовно з’єднаних секцій;
- для LiFePO4, Ni-MH та акумуляторів із напругою завершення заряду, відмінною від 4,2 В;
- для навантаження, якому потрібні 9 В, 12 В, USB Power Delivery або Quick Charge;
- для гарантованого безперервного виходу при дуже малому споживанні без випробування готового пристрою;
- як безшовний ДБЖ для сигналізації, мережевого обладнання чи іншої системи, де навіть короткий перезапуск неприпустимий.
Приклади застосування

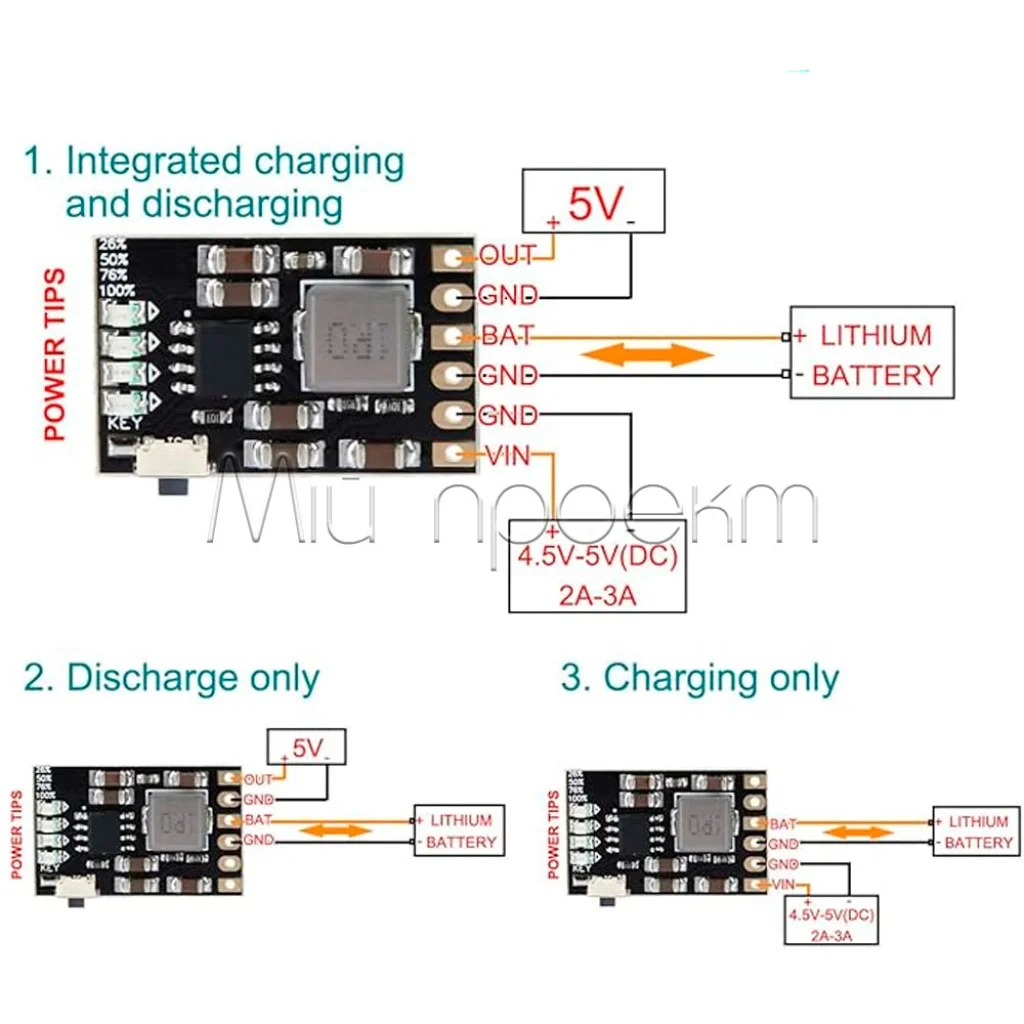

Акумулятор 1S підключається до BAT, зарядне джерело 5 В — до VIN, а зовнішній USB-роз’єм або інше 5-вольтове навантаження — до виходу. Швидкі протоколи заряджання гаджетів не підтримуються.
Плата може заряджати акумулятор і живити LED-вузол із робочою напругою 5 В, якщо струм не перевищує можливості модуля, а в корпусі контролюється нагрівання.
MH-CD42 може живити 5-вольтову електроніку від акумулятора. Для режимів deep sleep потрібно перевірити, чи не змінюється вихід через малий струм споживання.

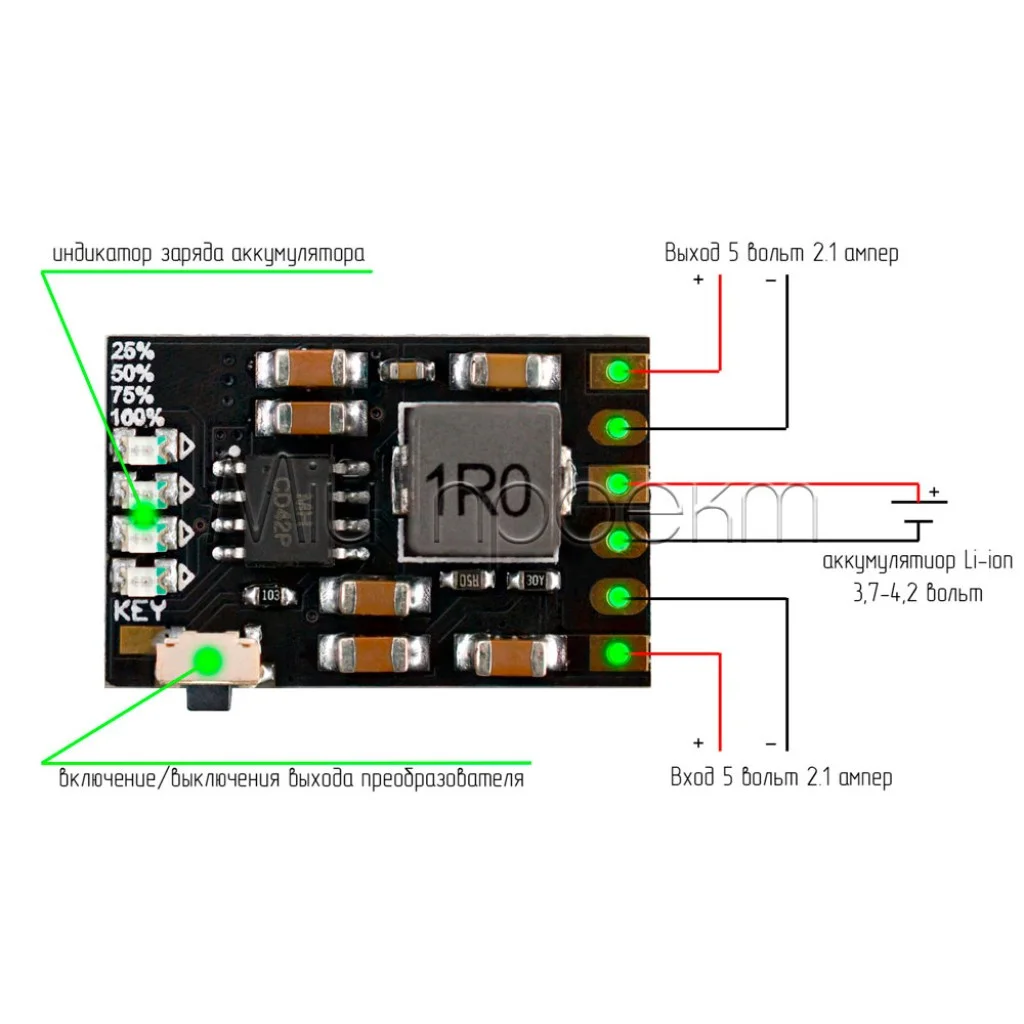

Підключення
Підключіть акумулятор 1S
З’єднайте «+» акумулятора з BAT, а «−» — з GND. Для знімного елемента можна використати батарейний відсік 18650 у виконанні 1S1P, попередньо перевіривши допустимий струм його контактів і проводів.
Подайте зарядне живлення
Підключіть стабілізовані 5 В до VIN і GND. Не подавайте 5 В безпосередньо на контакти акумулятора та не перевищуйте вхідний діапазон плати.
Під’єднайте навантаження
Підключіть споживача до виходу 5 В і GND. Перед першим запуском перевірте полярність і вихідну напругу мультиметром.
Перевірте всі режими
Окремо перевірте роботу від акумулятора, під час заряджання, після від’єднання VIN і в режимі найменшого споживання. Контролюйте просідання напруги та нагрівання плати, акумулятора, проводів і контактів.
Обмеження та безпека
Використовуйте лише акумуляторну секцію 1S на 4,2 В
Не підключайте два елементи послідовно та не використовуйте LiFePO4 або LiHV з іншою напругою завершення заряду. Невідповідна конфігурація може пошкодити акумулятор і модуль.
Не переплутайте полярність
До подавання живлення перевірте BAT, VIN, вихід і GND. Переполюсування літієвого акумулятора може пошкодити плату, елемент і підключений пристрій.
Акумулятор повинен витримувати зарядний і розрядний струм
Не використовуйте невідомий або малострумовий елемент лише тому, що він має формат 18650. Акумулятор має допускати заряд до 2,1 А і струм розрядного каналу до 3,5 А або навантаження потрібно відповідно обмежити.
Не покладайтеся на плату як на безшовний ДБЖ
Під час перемикання між VIN і батареєю можливий короткий розрив, а за дуже малого навантаження powerbank-логіка може змінити режим виходу. Перевірте готовий пристрій у всіх робочих станах.
Контролюйте нагрівання
Максимальні струми не слід автоматично вважати тривалим режимом у закритому корпусі. За помітного нагрівання, просідання 5 В або нестабільної роботи зменште навантаження й поліпште вентиляцію та монтаж.
Альтернативи з готовими USB-роз’ємами
Якщо потрібні USB-роз’єми без окремого монтажу, серед 1S powerbank-модулів можна вибрати 134N3P із зарядним входом Micro-USB або Type-C та виходом USB-A або LX-LBU2C із входами Type-C/Micro-USB і двома виходами USB-A. Перед вибором звірте потрібний струм, габарити та поведінку з малим навантаженням.
FAQ
Чи можна одночасно заряджати акумулятор і живити пристрій?
Навантаження може працювати, коли на VIN подано 5 В, але в цей час воно живиться від зовнішнього входу. Підключення або від’єднання VIN може спричинити коротку перерву, тому безперервність потрібно перевірити з конкретним пристроєм.
Чому малоспоживальний контролер може втрачати живлення?

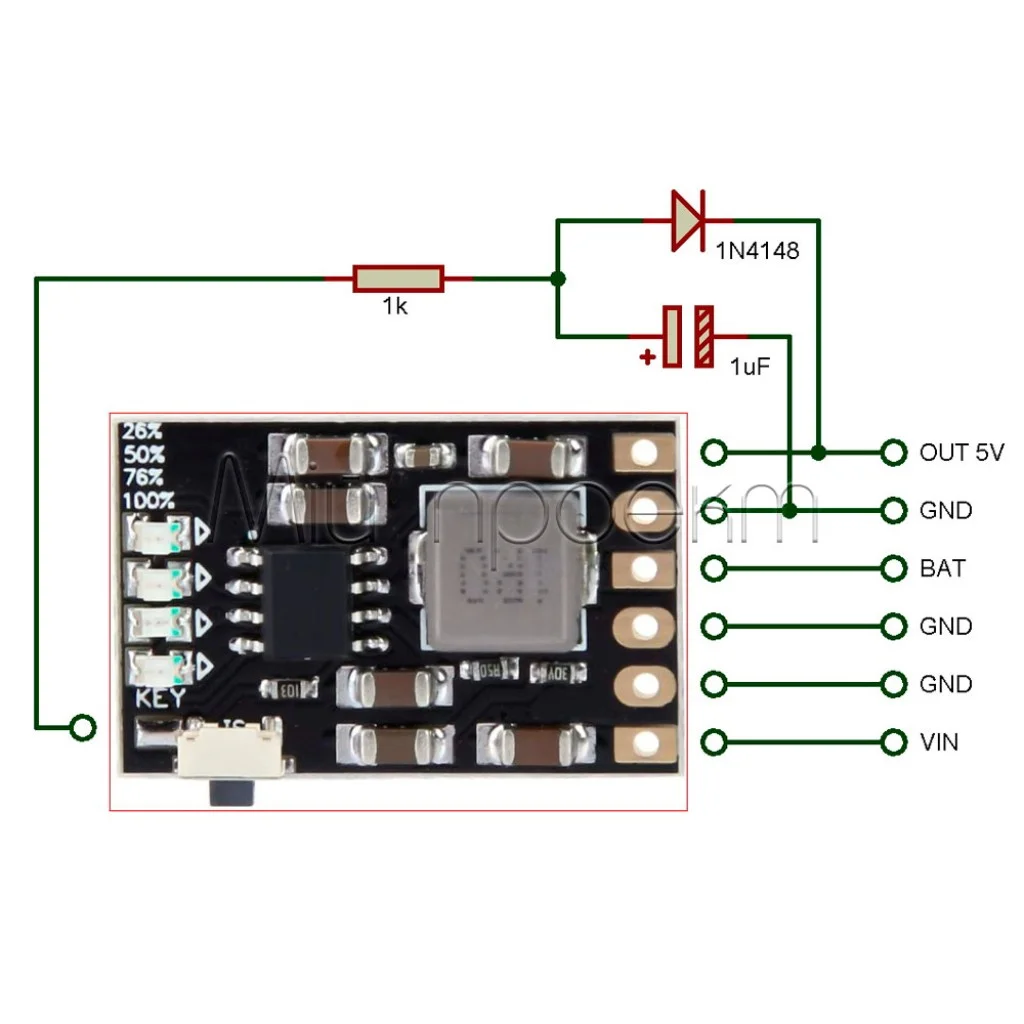

MH-CD42 розпізнає мале споживання як відсутність навантаження. Якщо струм тривалий час залишається приблизно нижче 45–50 мА, режим виходу може змінитися приблизно через 30 секунд.
Чи можна підключити два акумулятори 18650?
Послідовно — ні. Паралельна конфігурація залишається 1S, але потребує однакових справних елементів із близькою напругою, узгодженими характеристиками та безпечним монтажем. Для простого проєкту використовуйте один акумулятор.
Чи означають 3,5 А такий самий струм на виході 5 В?
Ні. 3,5 А стосуються розрядного каналу з боку акумулятора. Для виходу 5 В використовуйте консервативну межу до 2 А та враховуйте стан батареї, проводи, контакти й охолодження.
Чи підтримує плата швидке заряджання смартфонів?
Ні. MH-CD42 формує звичайний вихід 5 В; підтримка USB Power Delivery, Quick Charge та інших протоколів швидкого заряджання не заявлена.
Документи та джерела
- Dr. Tobias Weltner, DONE.LAND, MH-CD42, оновлено 11 липня 2025 року — контакти плати, режими живлення, керування KEY та поведінка з малим навантаженням.
- Tech Obsessed, What IC does the MH-CD42 battery/5v power board use?, 17 липня 2019 року — технічний огляд плати, заряджання 1S, вихід 5 В, захист та індикація.
