Коротко про корпус XH2.54 серії Y

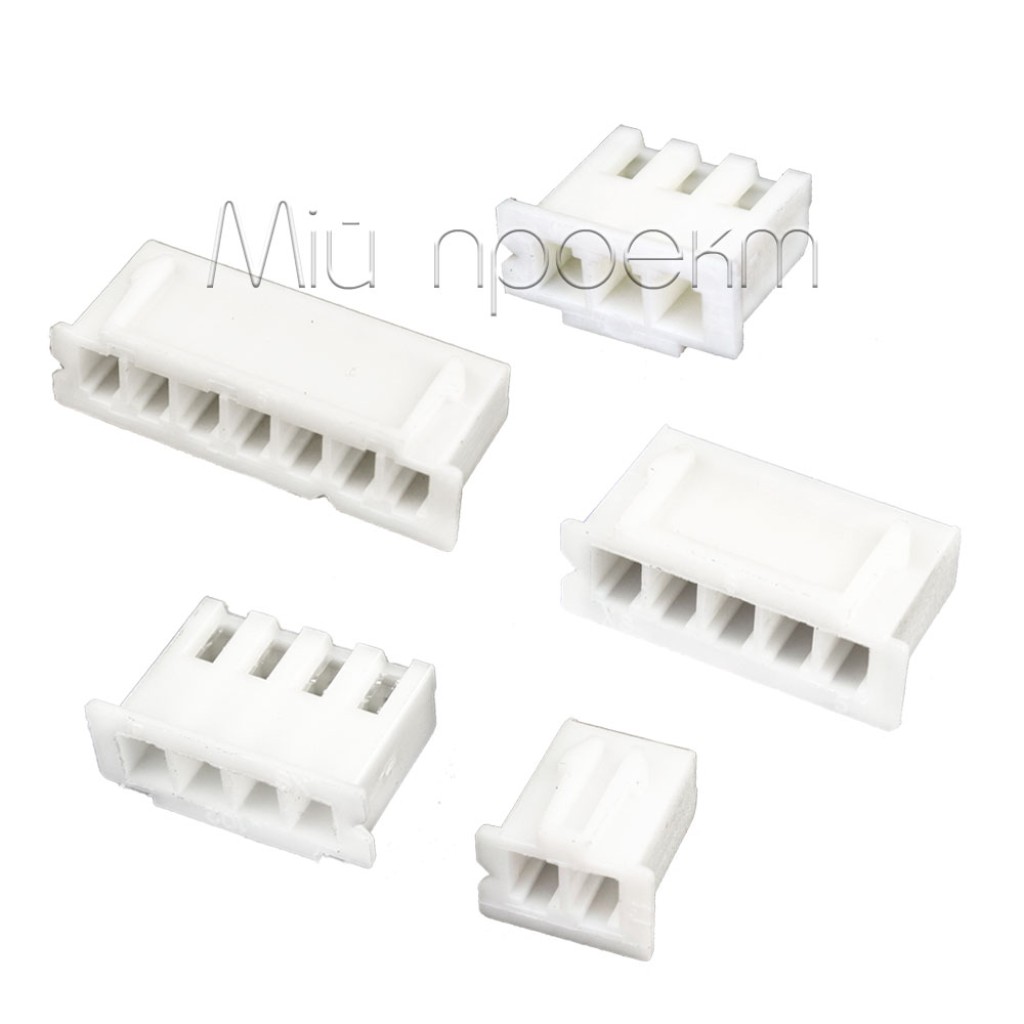

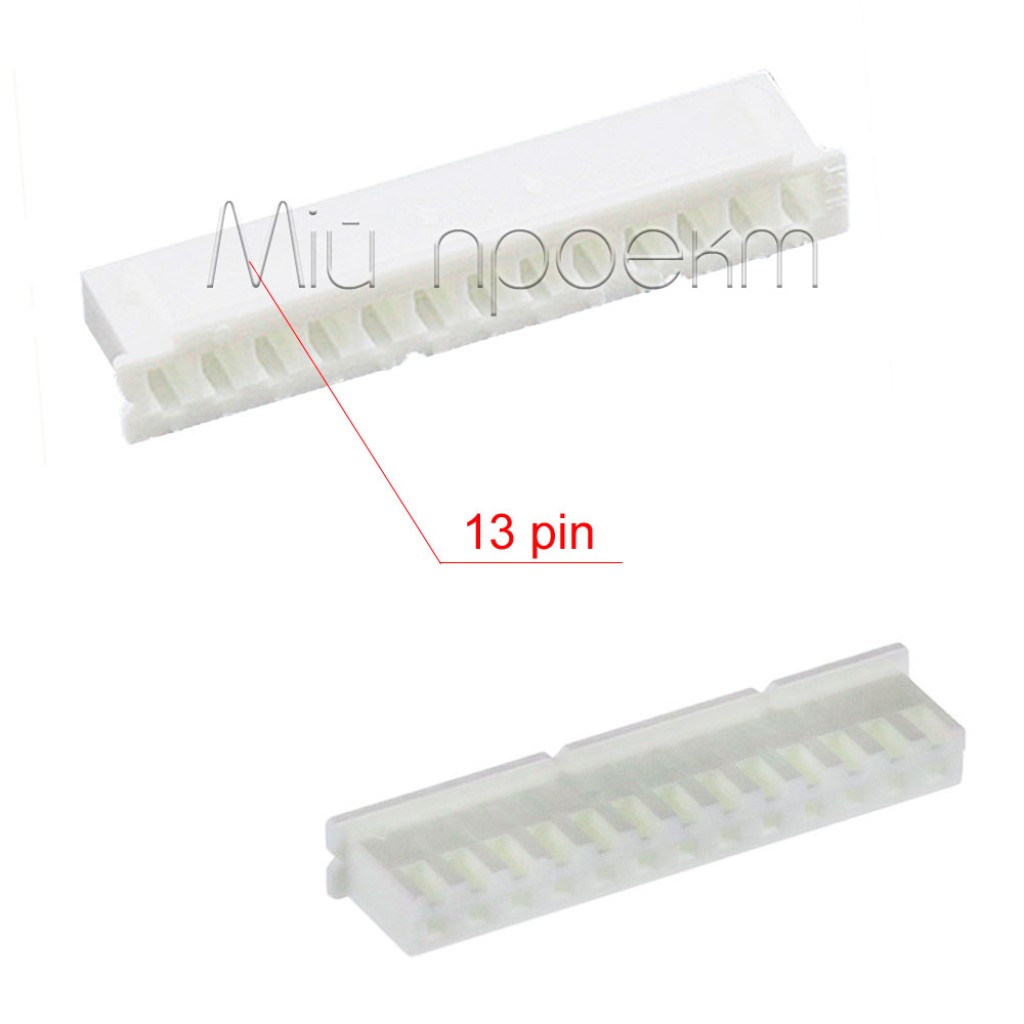

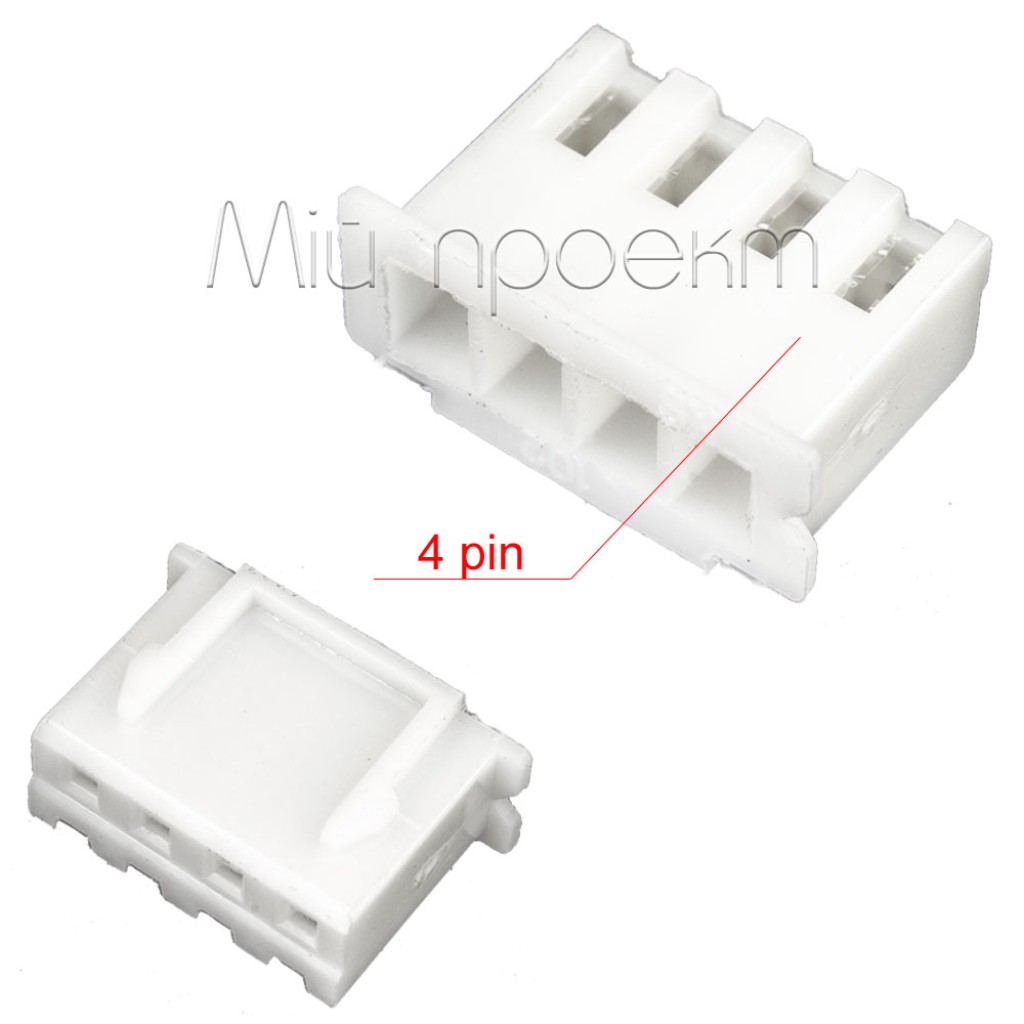

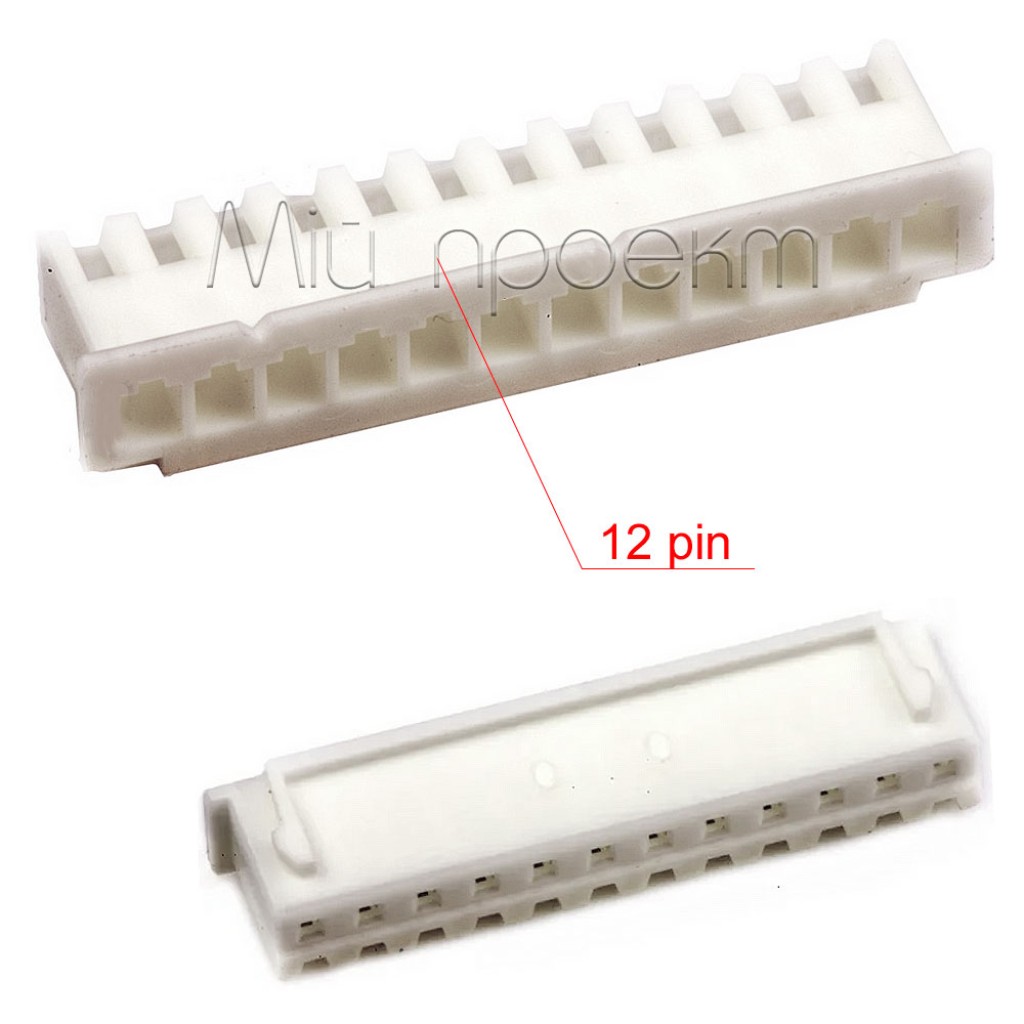

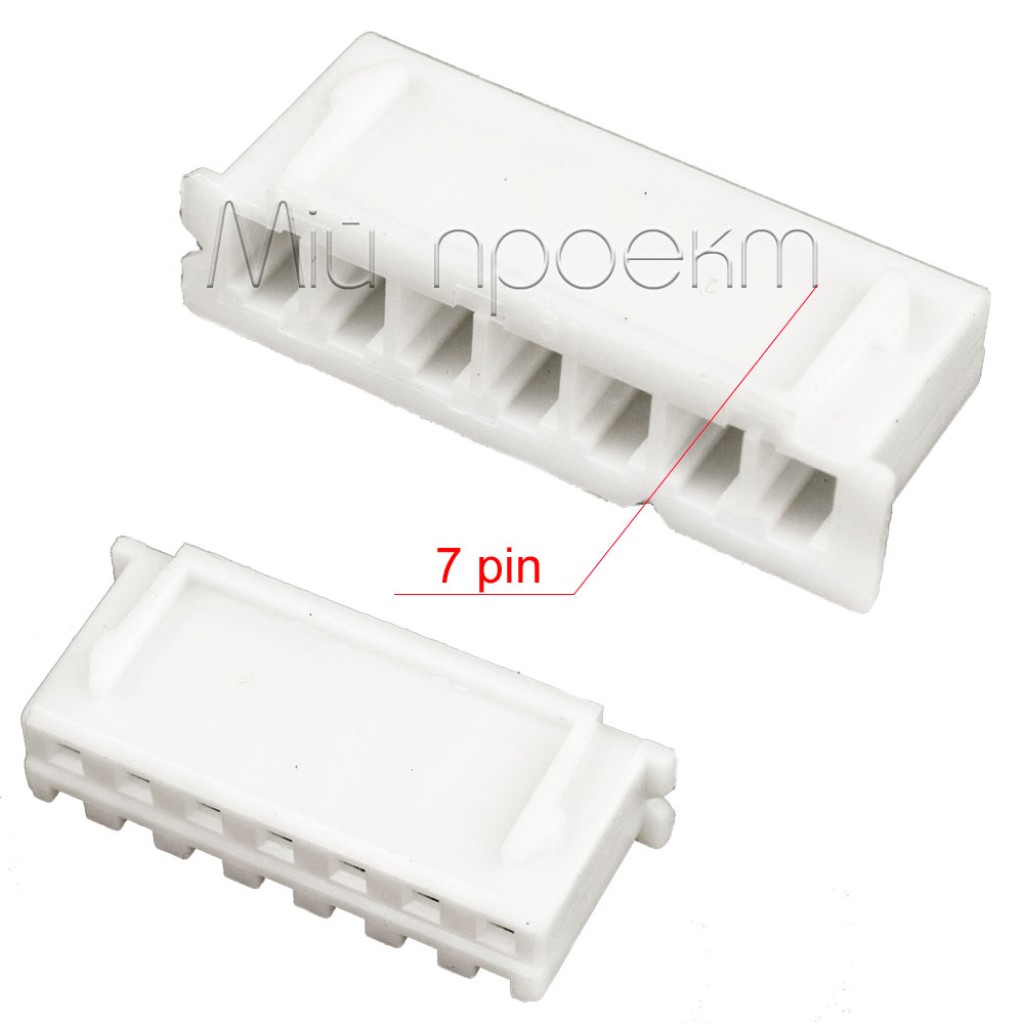

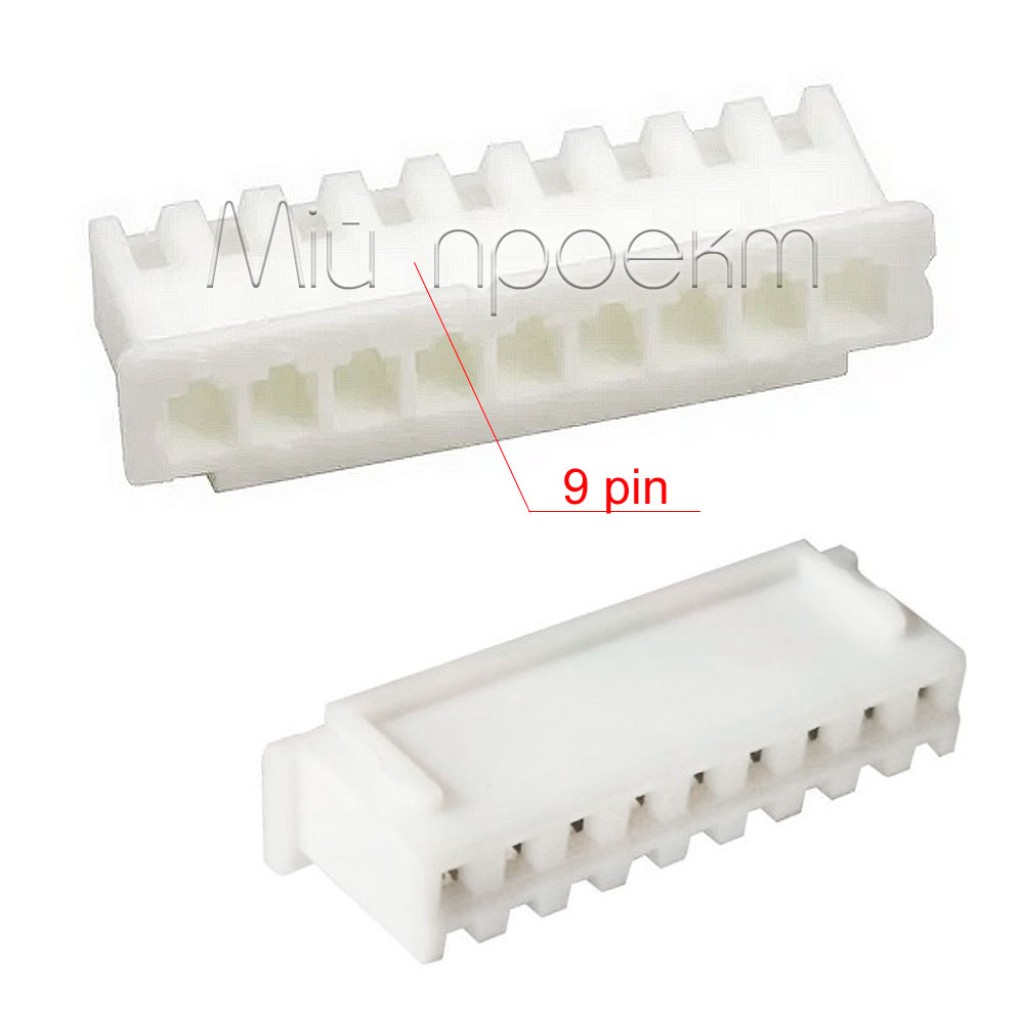

Корпус XH2.54 серії Y — кабельна частина рознімного з’єднання для встановлення обтиснутих гніздових контактів. Доступні варіанти на 2–14 контактів із кроком 2,54 мм.

Металеві контакти до комплекту не входять. Для готового кабелю також потрібні дріт, сумісні обтискні контакти та відповідна штирьова частина з такою самою кількістю позицій і відповідною геометрією.

Ключові характеристики

Тип: пластиковий корпус кабельного роз’єму
Формат: XH2.54 серії Y
Кількість контактів: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 або 14 — залежно від вибраного варіанта
Крок контактів: 2,54 мм
Монтаж: на дріт через окремі обтискні контакти
Максимальний струм зібраного з’єднання: до 3 А
Максимальна напруга зібраного з’єднання: до 250 В
Робоча температура: від −25 до +85 °C
Матеріал корпусу: пластик

Детальний опис та особливості

Склад рознімної пари

Корпус утримує гніздові контакти в заданому порядку та орієнтує кабельну частину під час з’єднання зі штирьовим роз’ємом. Електричний контакт створюють окремі металеві клеми, обтиснуті на проводах; сам пластиковий корпус до дроту не припаюють.

Підбір відповідної частини

Позначення XH2.54 не означає сумісність із будь-якою штирьовою гребінкою кроку 2,54 мм. Оригінальна серія JST XH має номінальний крок 2,50 мм.^[1] Перед складанням звірте кількість позицій, профіль корпусу, напрямні, ключування, орієнтацію першого контакту та геометрію відповідної частини. Несумісні роз’єми не слід з’єднувати силою.

Дріт, контакти та навантаження

Діапазон перерізів дроту визначається обраним обтискним контактом, а не лише корпусом. Допустиме навантаження готового кабелю може бути нижчим за максимальні значення корпусної системи: його обмежують контакти, дріт, якість обтиску, відповідна частина, плата, ізоляційні зазори та температура.

Підійде / не підійде

Підійде

для самостійного виготовлення кабелю з 2–14 лініями;
для підключення до сумісної штирьової частини XH2.54 з такою самою кількістю контактів;
для ремонту кабельного джгута після точного зіставлення корпусу, контактів і розпіновки;
для сигнальних або живильних з’єднань у межах параметрів усієї зібраної системи.

Не підійде

як готовий кабель — дроти та металеві контакти потрібно додати окремо;
до роз’ємів PH, GH, VH, SM, Dupont та інших серій лише через схожий вигляд або близький крок;
до довільної гребінки 2,54 мм без перевірки профілю, напрямних і ключування;
для кола, де потрібен підтверджений номінал усієї кабельної збірки, але параметри дроту, контактів і відповідної частини невідомі.

Приклади застосування

Кабель між платою та електронним вузлом

Корпус із потрібною кількістю позицій можна використати для знімного підключення датчика, індикатора, вентилятора або іншого модуля. Напругу, струм і порядок ліній визначають за схемами підключених пристроїв.

Ремонт кабельного джгута

Пошкоджений корпус можна замінити, якщо новий варіант підходить до наявних контактів і відповідної частини. Перед перестановкою проводів зафіксуйте нумерацію та перевірте розпіновку.

Складання та підключення

Виберіть кількість позицій
Корпус, контакти та штирьова частина мають утворювати одну сумісну систему з однаковою кількістю ліній.
Підберіть дріт і контакт
Звірте розмір дроту з обтискним контактом і використайте відповідну матрицю кримпера. Провідник та ізоляція мають бути затиснуті у своїх зонах контакту.
Встановіть контакти в корпус
Вставляйте кожен контакт у правильній орієнтації до фіксації. Якщо контакт не утримується або входить лише із зусиллям, повторно перевірте його тип і положення.
Перевірте розпіновку
До подавання живлення прозвоніть кабель, перевірте полярність, порядок сигналів і відсутність короткого замикання.

Комплектація

Пластиковий корпус XH2.54 серії Y з вибраною кількістю позицій.
Обтискні контакти не входять до комплекту та продаються окремо.

Обмеження та безпека

Максимальні значення не є універсальним робочим режимом

Струм до 3 А та напруга до 250 В стосуються зібраного з’єднання лише за відповідних компонентів і умов. Робочий режим обмежуйте за найслабшим елементом: контактом, дротом, обтиском, відповідною частиною, платою, ізоляцією та температурою.

Не використовуйте в мережевих колах лише на підставі значення 250 В

Для мережевої напруги потрібні підтверджені характеристики всієї роз’ємної пари, дроту та ізоляції, необхідні зазори, захист від дотику й відповідність вимогам конкретного пристрою.

Перевірте полярність до ввімкнення

Корпус не задає універсального призначення контактів. Помилкова полярність або переставлені живильні й сигнальні лінії можуть пошкодити підключене обладнання.

Дотримуйтеся температурного діапазону

Використовуйте корпус у межах від −25 до +85 °C та враховуйте додаткове нагрівання контактів під навантаженням.

FAQ

Чи входять металеві контакти до комплекту?

Ні. Товар містить пластиковий корпус; гніздові обтискні контакти потрібно придбати окремо.

Чи сумісний корпус із будь-яким роз’ємом кроку 2,54 мм?

Ні. Крім кроку та кількості позицій, мають збігатися профіль, напрямні, ключування, орієнтація й геометрія відповідної частини.

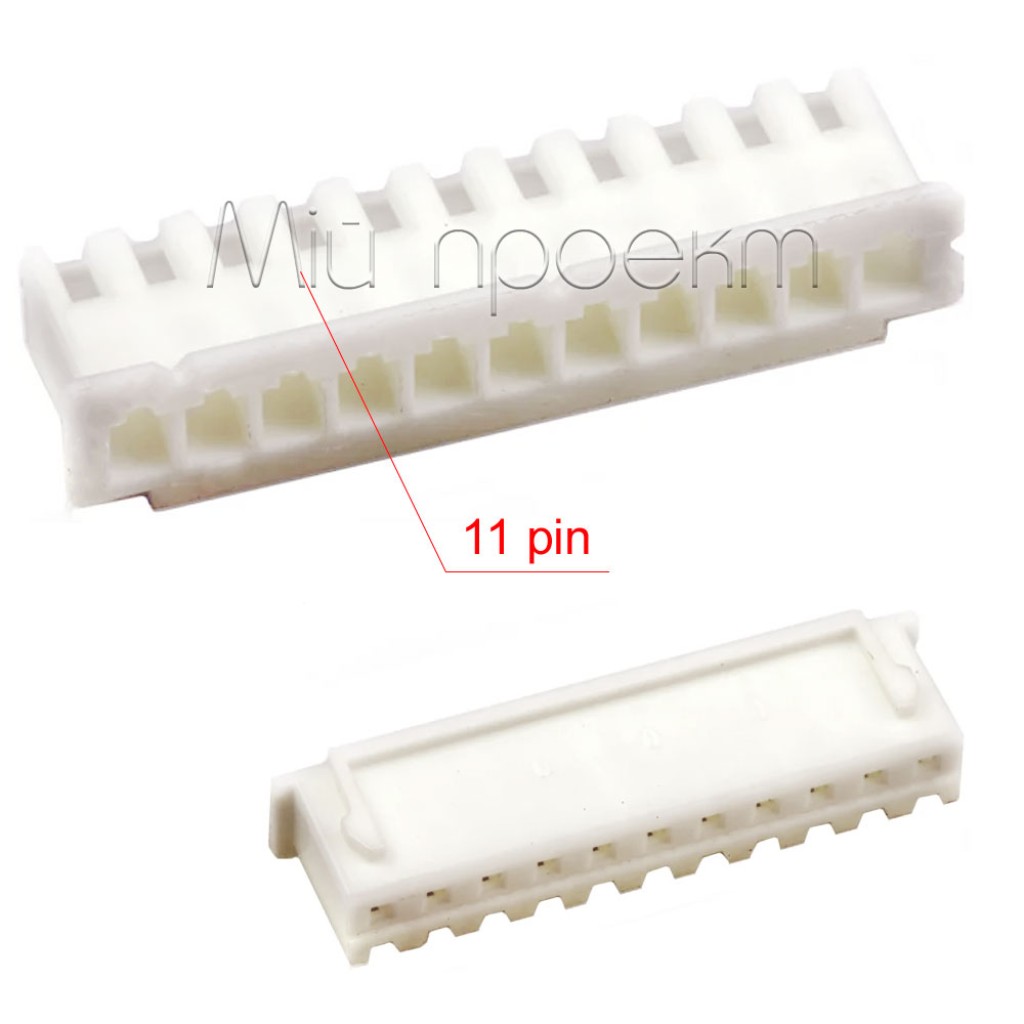

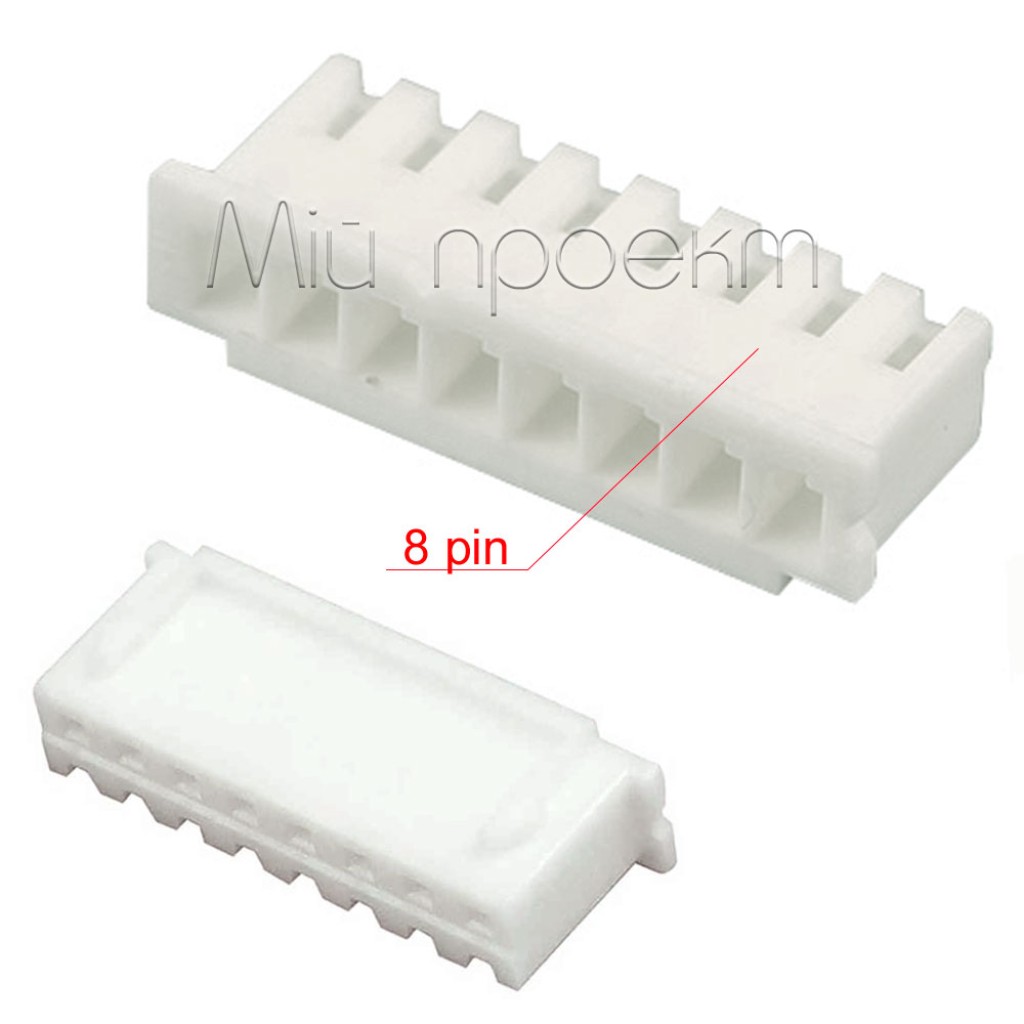

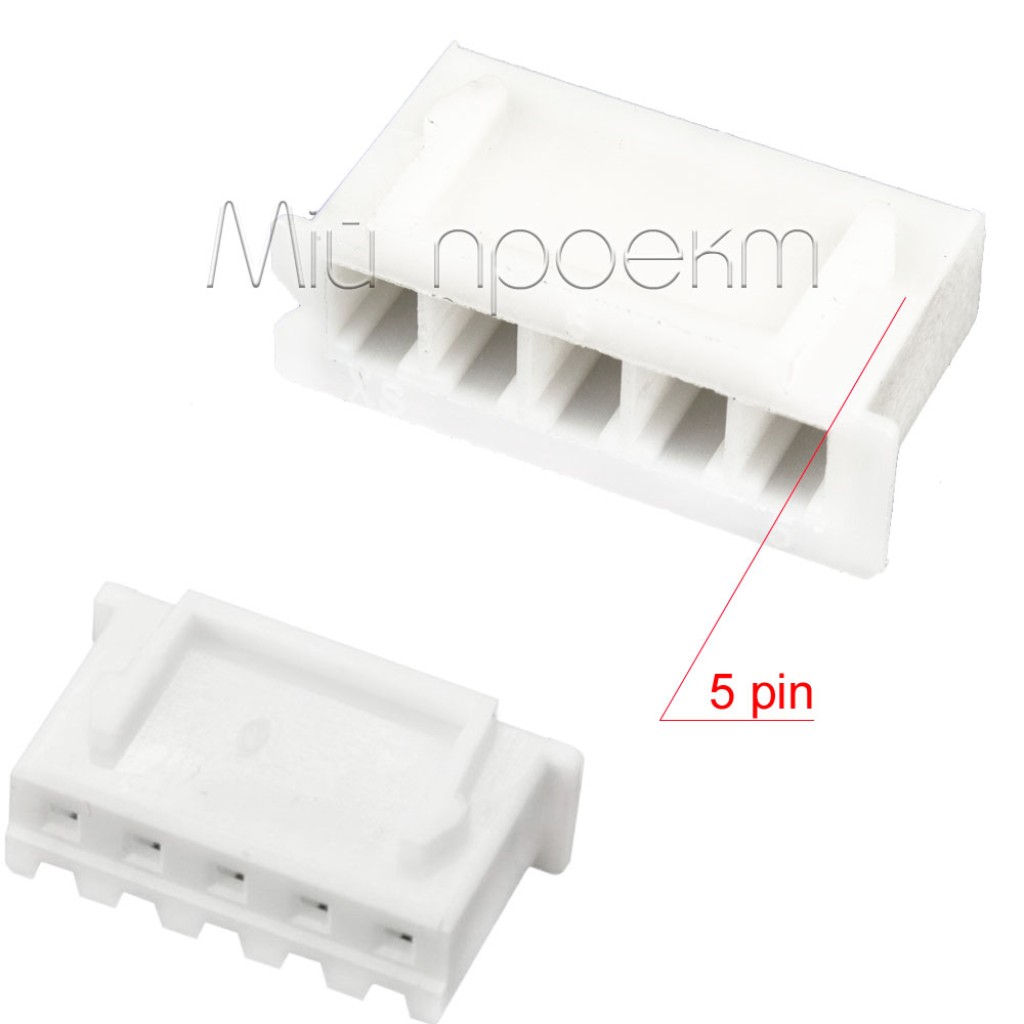

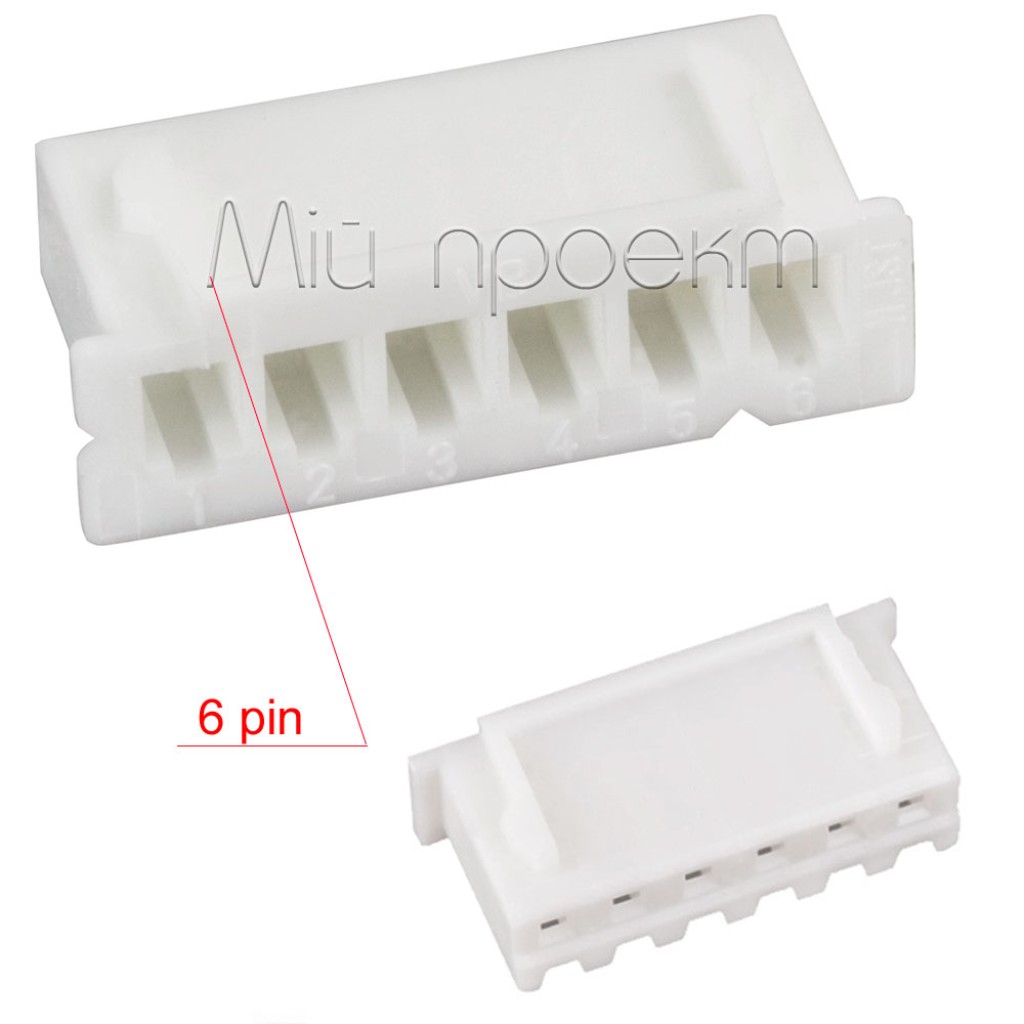

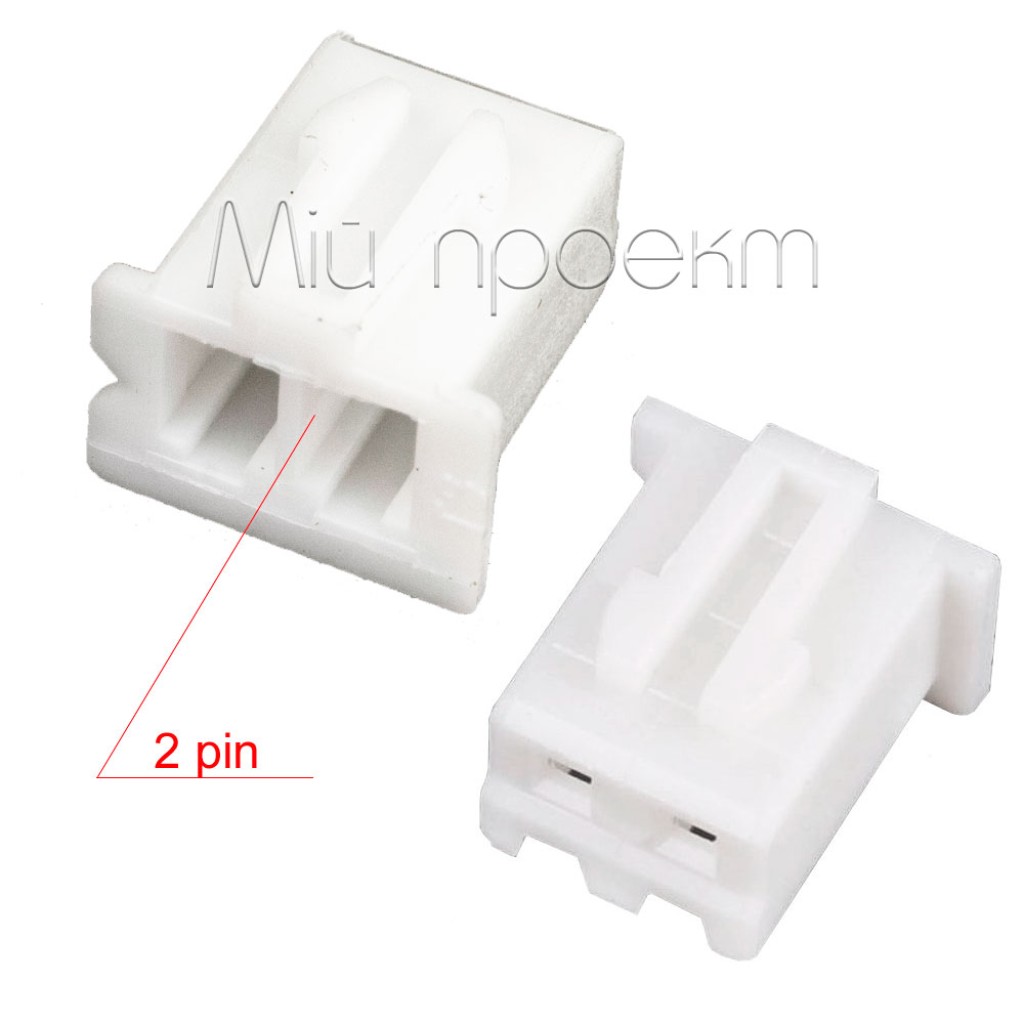

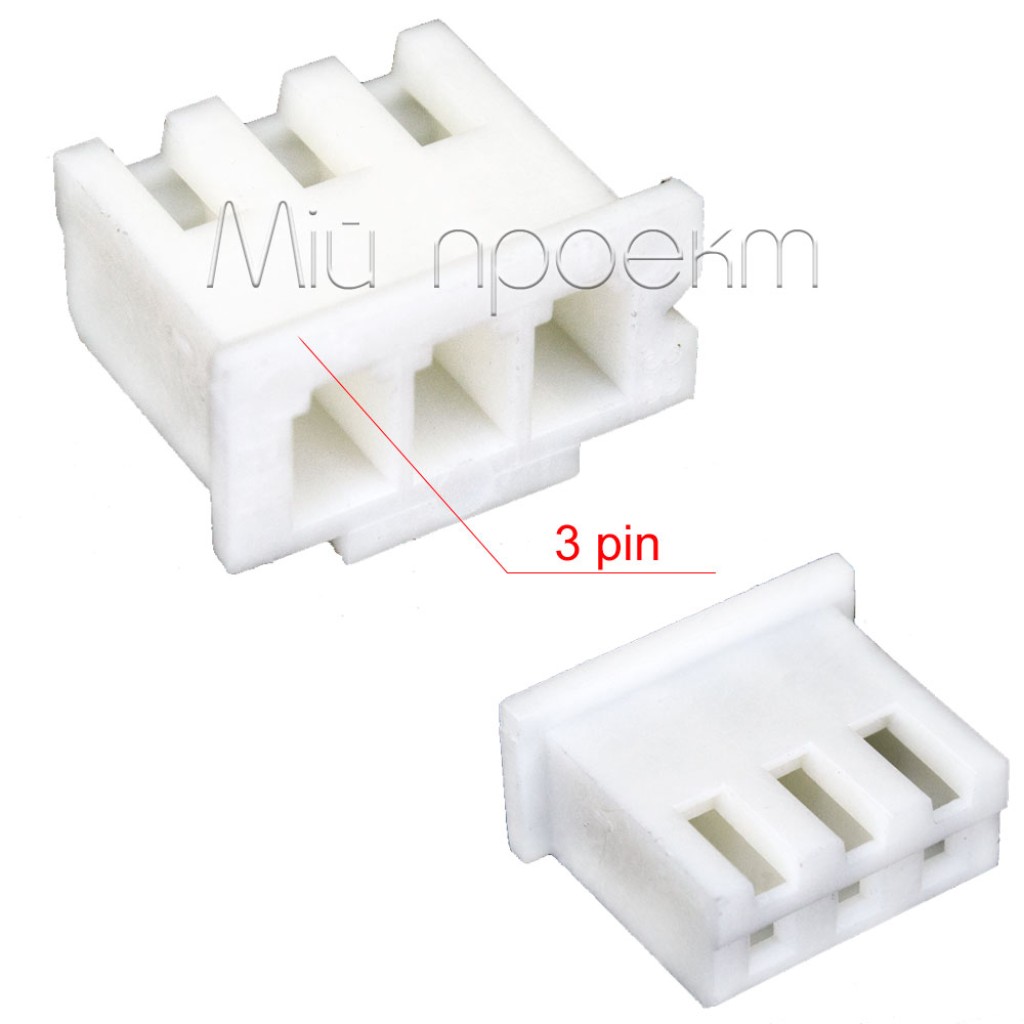

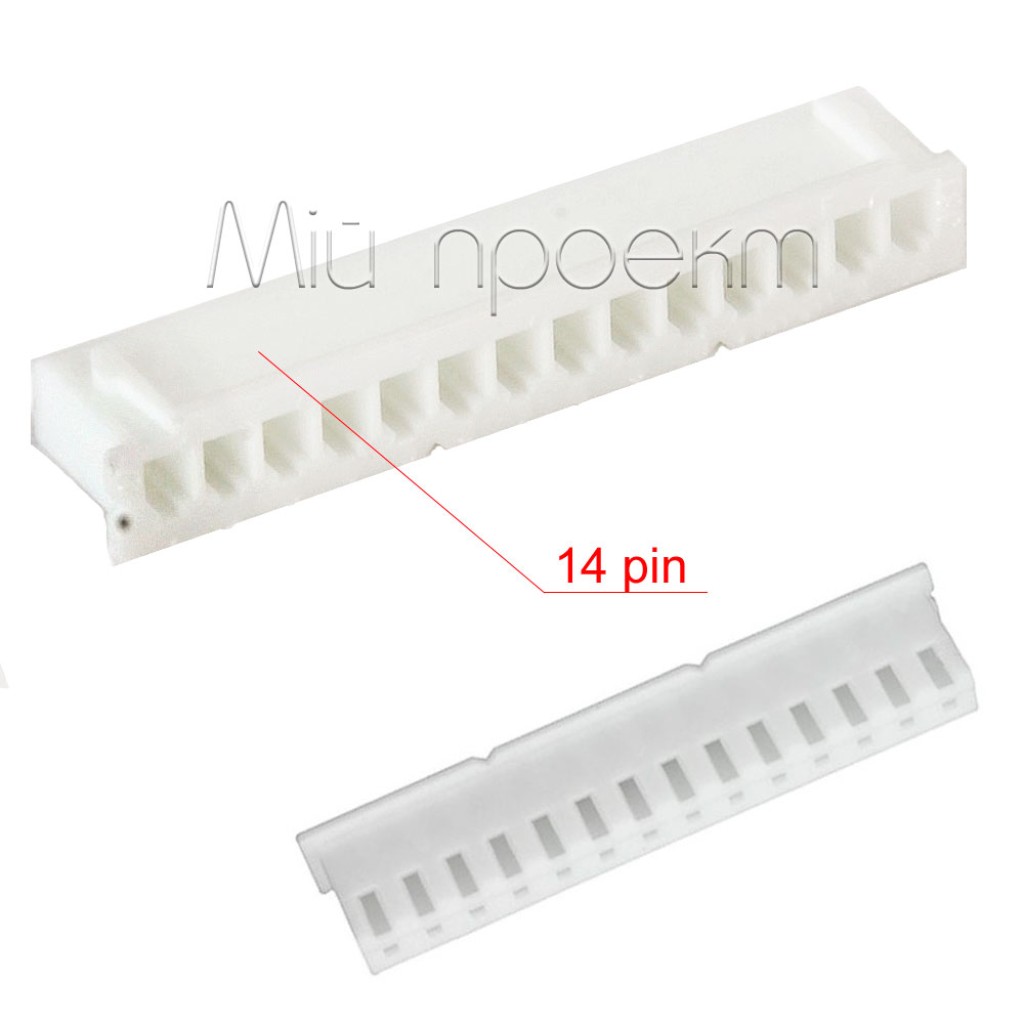

Як вибрати варіант 2Y–14Y?

Число відповідає кількості позицій: виберіть корпус із такою самою кількістю контактів, як у сумісній штирьовій частині та вашій схемі.

Чи потрібен обтискний інструмент?

Так. Контакти потрібно обтиснути на дротах відповідною матрицею, перевірити якість обтиску й лише потім установити в корпус.

Сумісні товари та аксесуари

Гніздові обтискні контакти XH-2.54 — потрібні для встановлення проводів у корпус.
Прямі та кутові штирьові роз’єми XH2.54 на 2–14 контактів — відповідна частина для монтажу на плату; виберіть однакову кількість позицій і звірте геометрію.
Готова кабельна частина XH2.54 на дротах, 2–12 контактів — альтернатива, якщо не потрібно самостійно обтискати контакти.

Документи та джерела

JST Manufacturing, XH Connector, технічний каталог — номінальний крок і геометрія оригінальної серії JST XH для перевірки меж сумісності.
