Кратко о корпусе XH2.54 серии Y

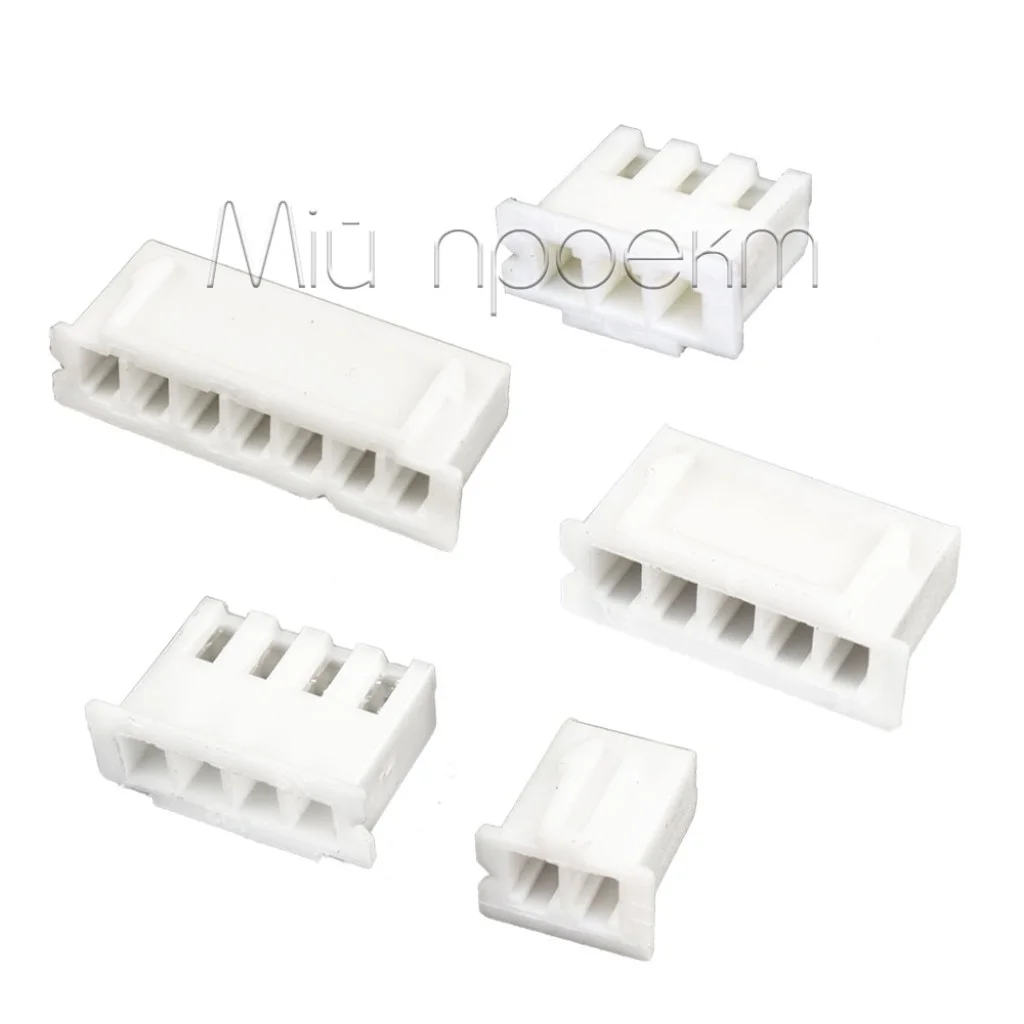

Корпус XH2.54 серии Y — кабельная часть разъёмного соединения для установки обжатых гнездовых контактов. Доступны варианты на 2–14 контактов с шагом 2,54 мм.
Ключевые характеристики
- Тип
- пластиковый корпус кабельного разъёма
- Формат
- XH2.54 серии Y
- Количество контактов

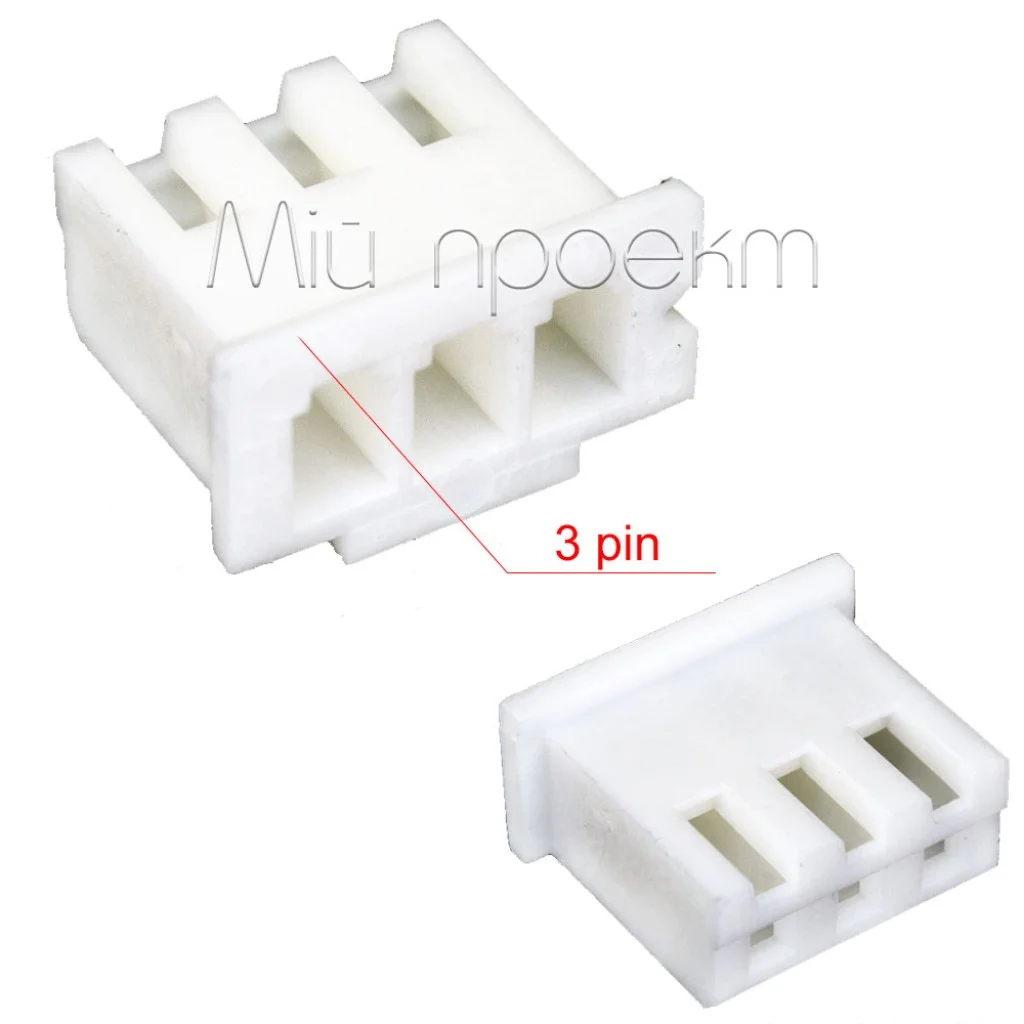

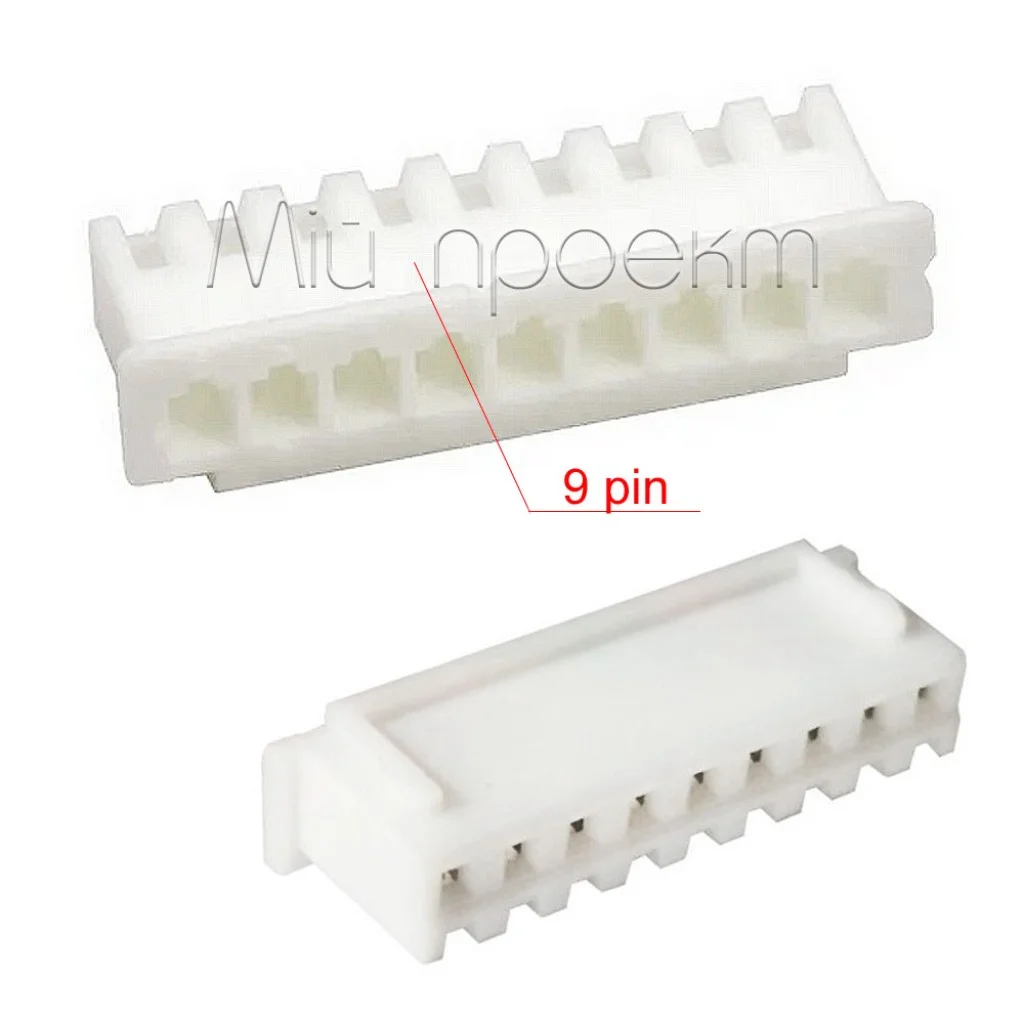

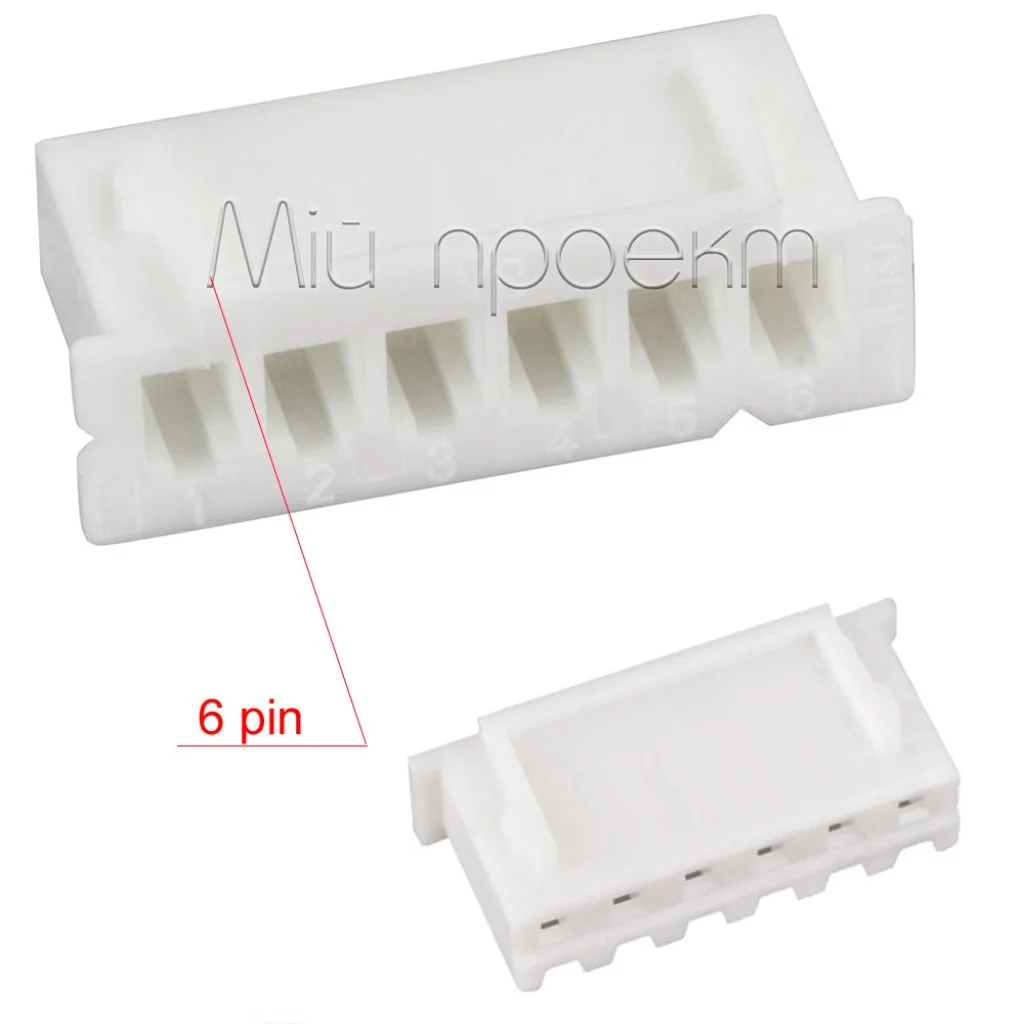

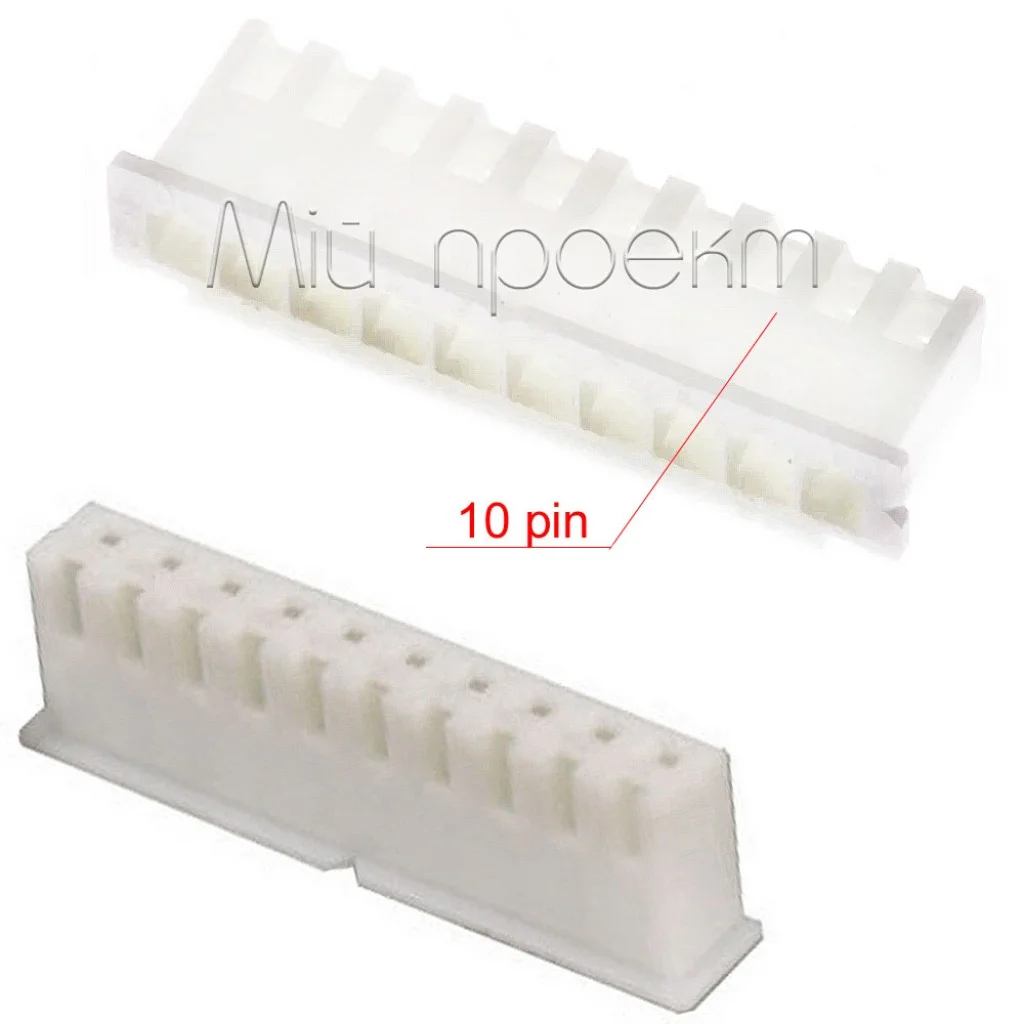

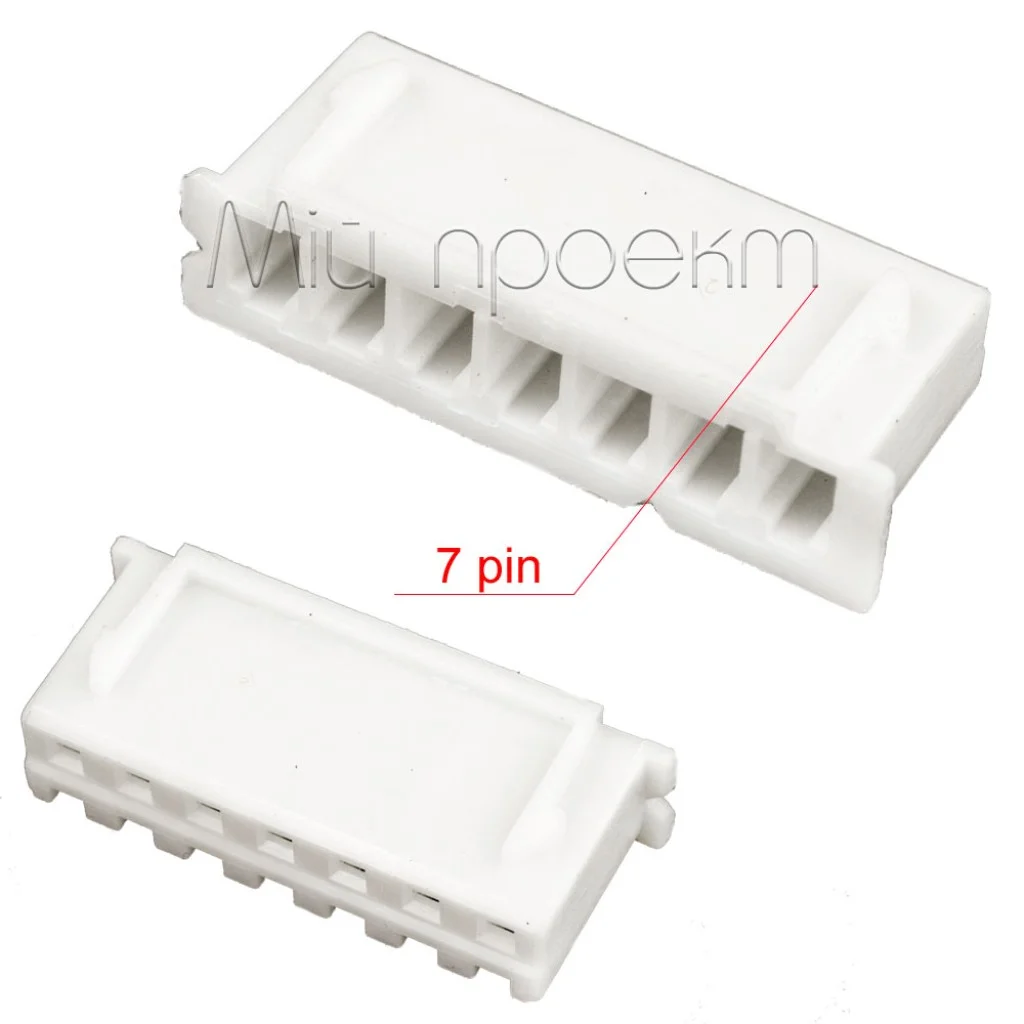

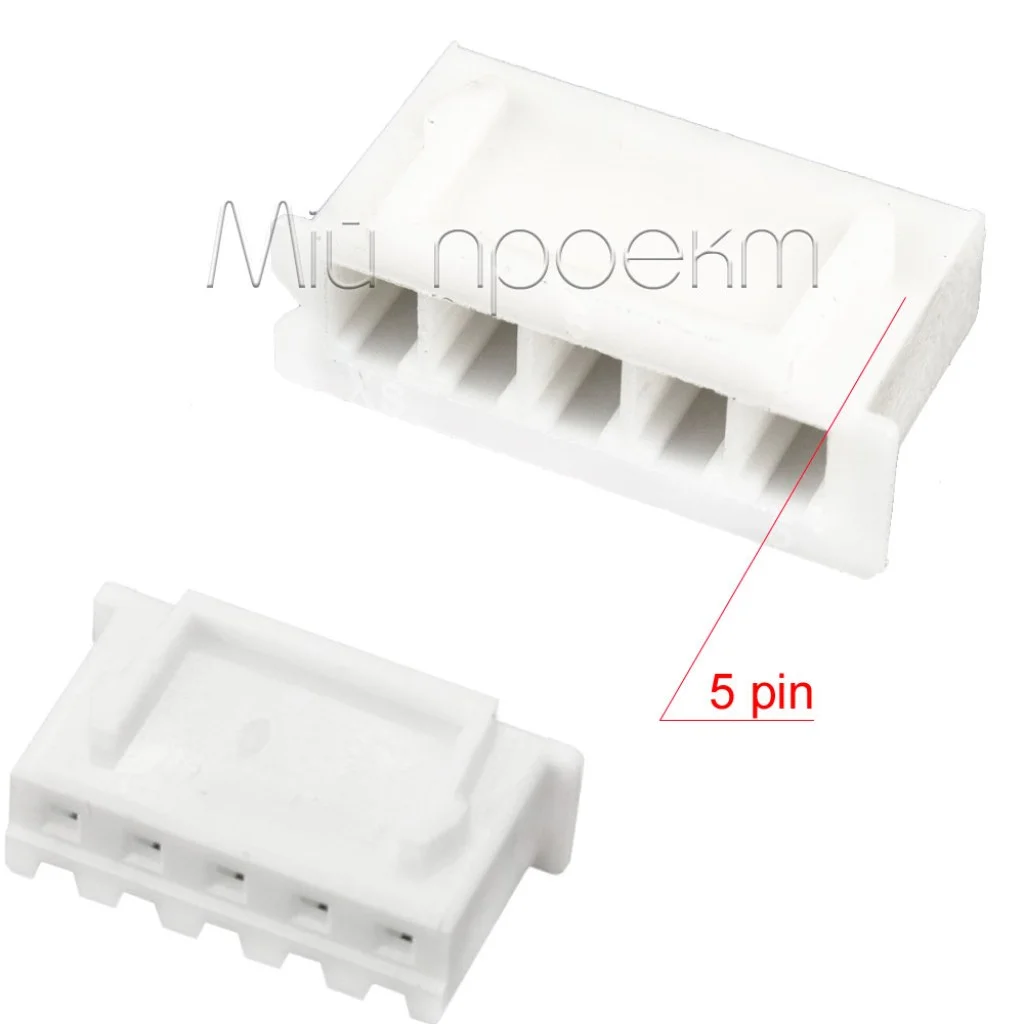

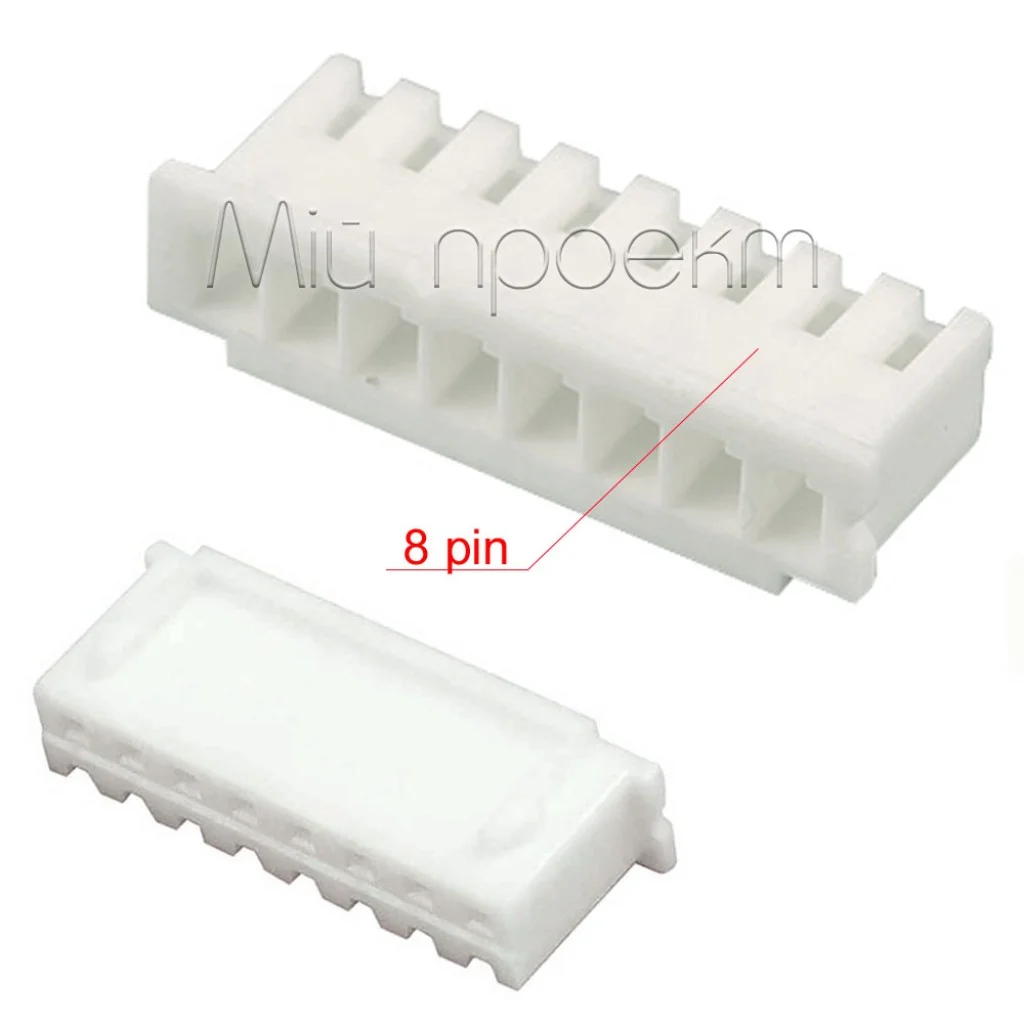

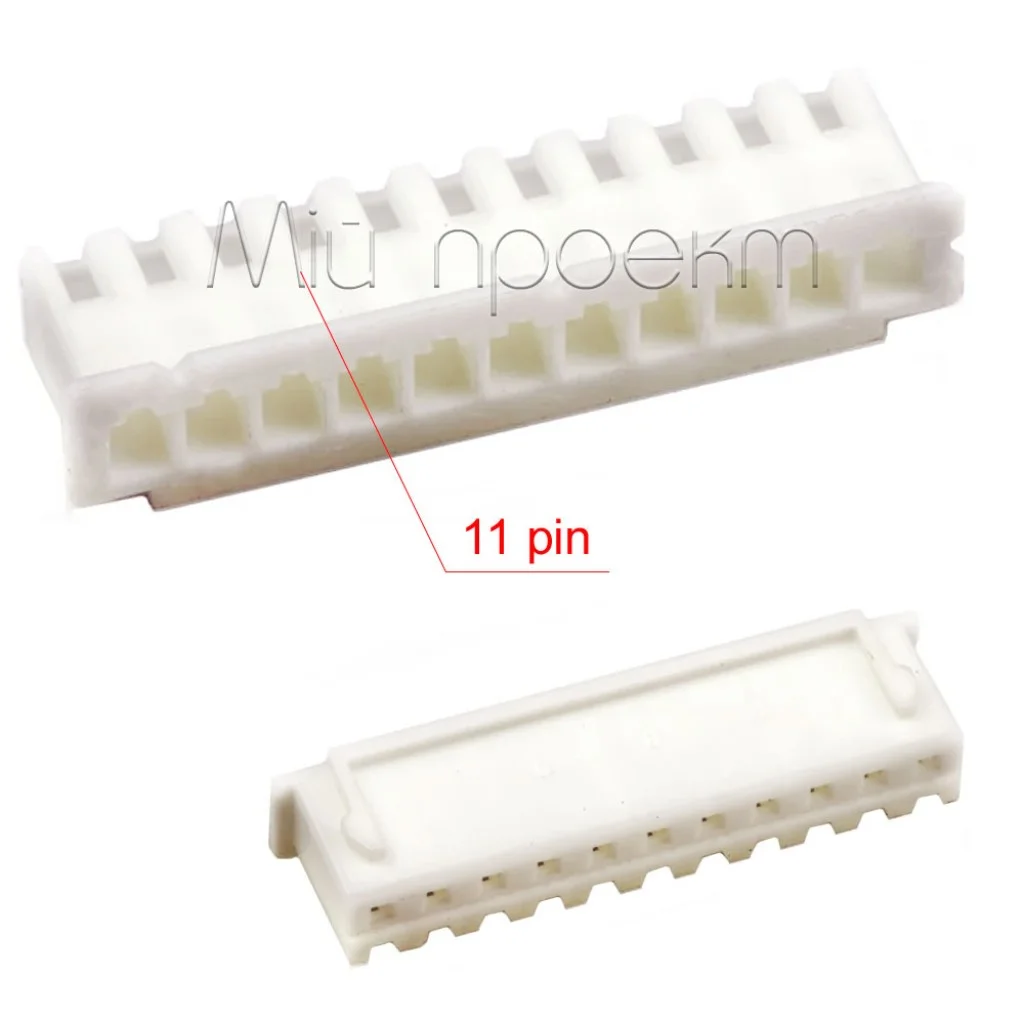

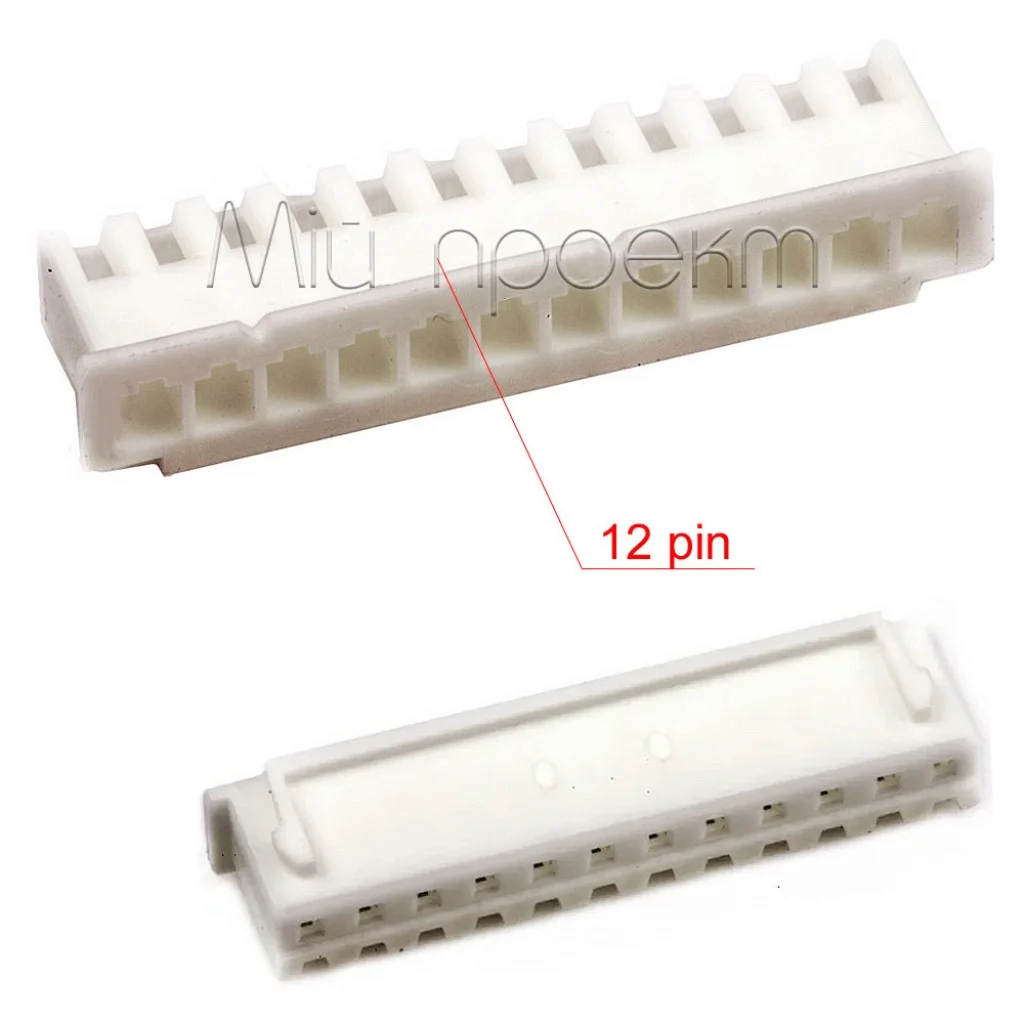

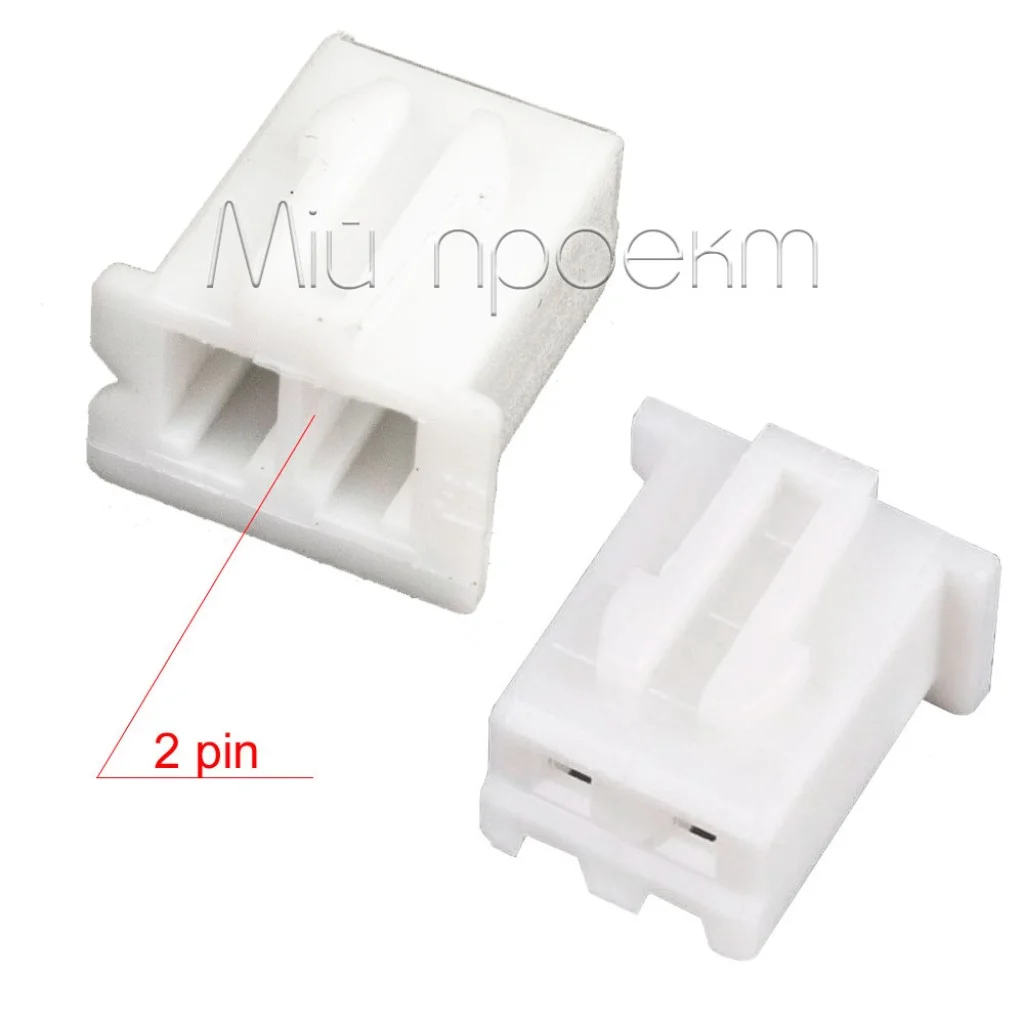

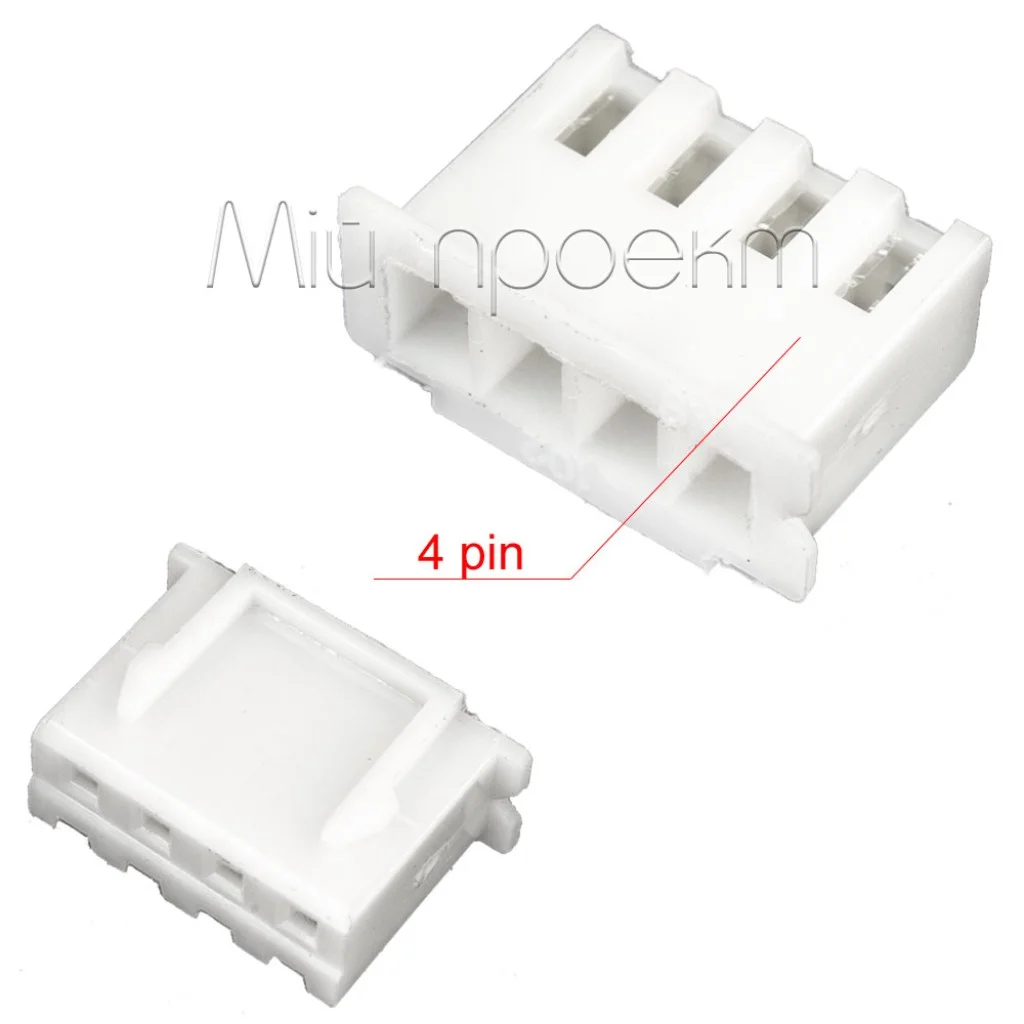

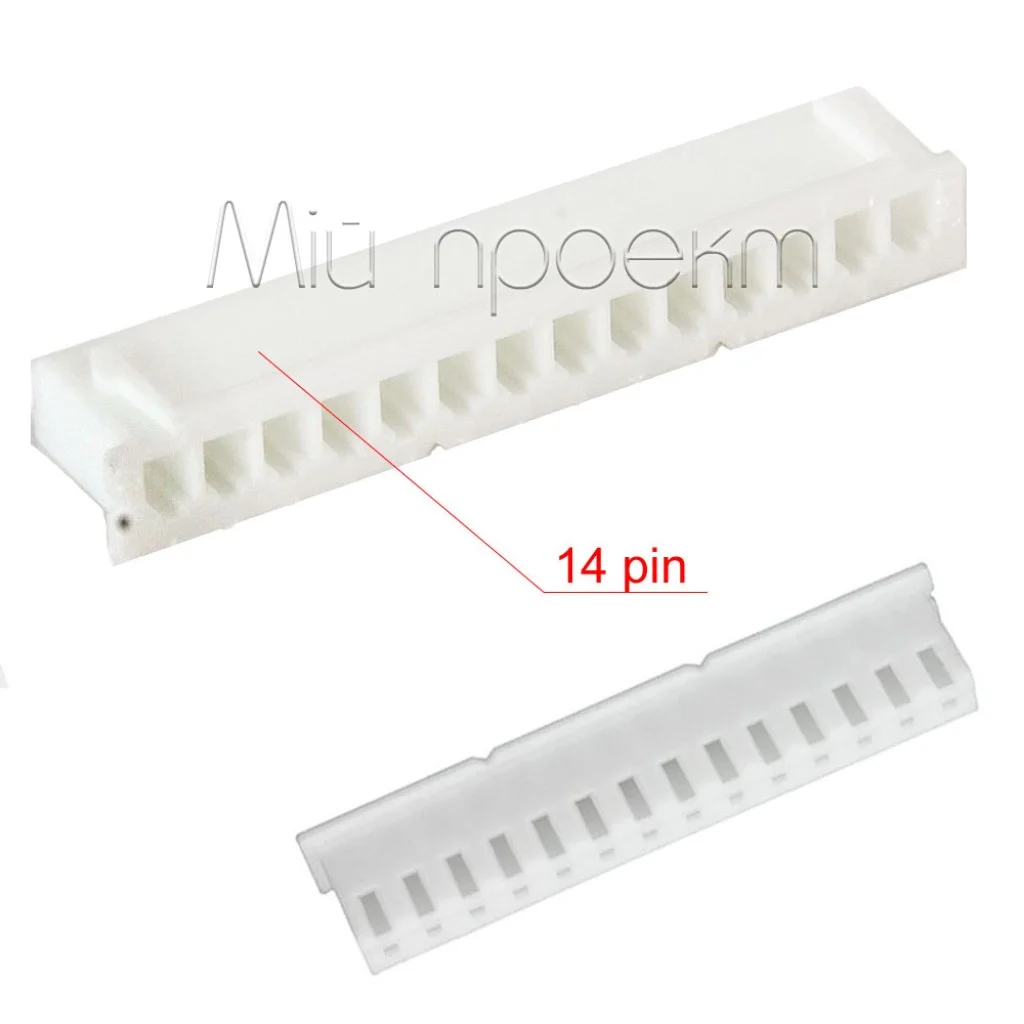

- 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 или 14 — в зависимости от выбранного варианта
- Шаг контактов
- 2,54 мм
- Монтаж
- на провод с помощью отдельных обжимных контактов
- Максимальный ток собранного соединения
- до 3 А
- Максимальное напряжение собранного соединения
- до 250 В
- Рабочая температура
- от −25 до +85 °C
- Материал корпуса
- пластик

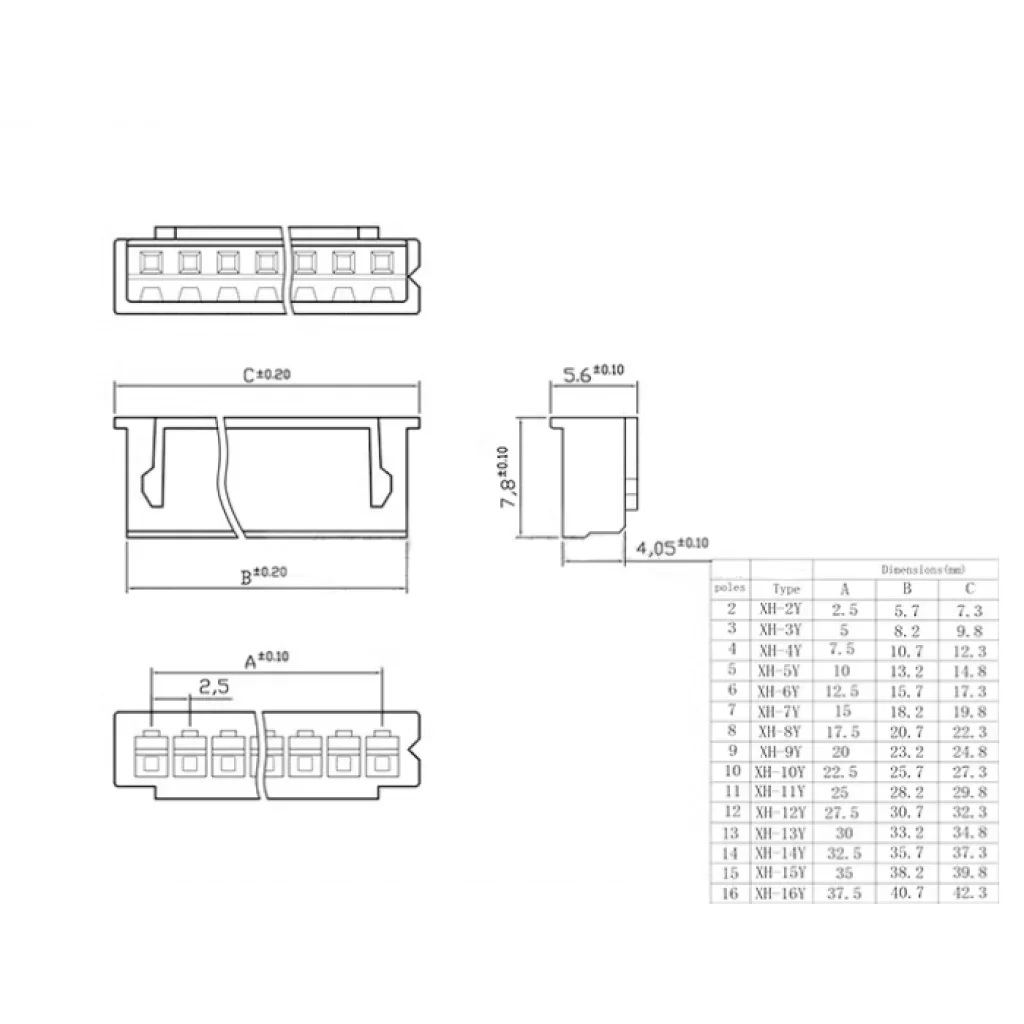

Подробное описание и особенности
Состав разъёмной пары
Корпус удерживает гнездовые контакты в заданном порядке и ориентирует кабельную часть при соединении со штыревым разъёмом. Электрический контакт создают отдельные металлические клеммы, обжатые на проводах; сам пластиковый корпус к проводу не припаивают.
Подбор ответной части
Обозначение XH2.54 не означает совместимость с любой штыревой гребёнкой с шагом 2,54 мм. Оригинальная серия JST XH имеет номинальный шаг 2,50 мм.[1] Перед сборкой сверьте количество позиций, профиль корпуса, направляющие, ключи, ориентацию первого контакта и геометрию ответной части. Несовместимые разъёмы не следует соединять с усилием.
Провод, контакты и нагрузка
Диапазон сечений провода определяется выбранным обжимным контактом, а не только корпусом. Допустимая нагрузка готового кабеля может быть ниже максимальных значений корпусной системы: её ограничивают контакты, провод, качество обжима, ответная часть, плата, изоляционные зазоры и температура.
Подойдёт / не подойдёт
Подойдёт
- для самостоятельного изготовления кабеля с 2–14 линиями;
- для подключения к совместимой штыревой части XH2.54 с таким же количеством контактов;
- для ремонта кабельного жгута после точного сопоставления корпуса, контактов и распиновки;
- для сигнальных или силовых соединений в пределах параметров всей собранной системы.
Не подойдёт
- в качестве готового кабеля — провода и металлические контакты необходимо добавить отдельно;
- к разъёмам PH, GH, VH, SM, Dupont и другим сериям только из-за похожего внешнего вида или близкого шага;
- к произвольной гребёнке 2,54 мм без проверки профиля, направляющих и ключей;
- для цепи, где требуется подтверждённый номинал всей кабельной сборки, но параметры провода, контактов и ответной части неизвестны.
Примеры применения
Кабель между платой и электронным узлом
Корпус с необходимым количеством позиций можно использовать для съёмного подключения датчика, индикатора, вентилятора или другого модуля. Напряжение, ток и порядок линий определяют по схемам подключённых устройств.
Ремонт кабельного жгута
Повреждённый корпус можно заменить, если новый вариант подходит к имеющимся контактам и ответной части. Перед перестановкой проводов зафиксируйте нумерацию и проверьте распиновку.
Сборка и подключение
Выберите количество позиций
Корпус, контакты и штыревая часть должны образовывать одну совместимую систему с одинаковым количеством линий.
Подберите провод и контакт
Сверьте размер провода с обжимным контактом и используйте подходящую матрицу кримпера. Проводник и изоляция должны быть зажаты в соответствующих зонах контакта.
Установите контакты в корпус
Вставляйте каждый контакт в правильной ориентации до фиксации. Если контакт не удерживается или входит только с усилием, повторно проверьте его тип и положение.
Проверьте распиновку
До подачи питания прозвоните кабель, проверьте полярность, порядок сигналов и отсутствие короткого замыкания.
Комплектация
- Пластиковый корпус XH2.54 серии Y с выбранным количеством позиций.
- Обжимные контакты не входят в комплект и продаются отдельно.
Ограничения и безопасность
Максимальные значения не являются универсальным рабочим режимом
Ток до 3 А и напряжение до 250 В относятся к собранному соединению только при соответствующих компонентах и условиях. Рабочий режим ограничивайте по самому слабому элементу: контакту, проводу, обжиму, ответной части, плате, изоляции и температуре.
Не используйте в сетевых цепях только на основании значения 250 В
Для сетевого напряжения необходимы подтверждённые характеристики всей разъёмной пары, провода и изоляции, требуемые зазоры, защита от прикосновения и соответствие требованиям конкретного устройства.
Проверьте полярность до включения
Корпус не задаёт универсального назначения контактов. Ошибочная полярность или переставленные силовые и сигнальные линии могут повредить подключённое оборудование.
Соблюдайте температурный диапазон
Используйте корпус в пределах от −25 до +85 °C и учитывайте дополнительный нагрев контактов под нагрузкой.
FAQ
Входят ли металлические контакты в комплект?
Нет. Товар содержит пластиковый корпус; гнездовые обжимные контакты необходимо приобрести отдельно.
Совместим ли корпус с любым разъёмом с шагом 2,54 мм?
Нет. Кроме шага и количества позиций, должны совпадать профиль, направляющие, ключи, ориентация и геометрия ответной части.
Как выбрать вариант 2Y–14Y?
Число соответствует количеству позиций: выберите корпус с таким же количеством контактов, как у совместимой штыревой части и в вашей схеме.
Нужен ли обжимной инструмент?
Да. Контакты необходимо обжать на проводах подходящей матрицей, проверить качество обжима и только затем установить в корпус.
Совместимые товары и аксессуары
- Гнездовые обжимные контакты XH-2.54 — необходимы для установки проводов в корпус.
- Прямые и угловые штыревые разъёмы XH2.54 на 2–14 контактов — ответная часть для монтажа на плату; выберите одинаковое количество позиций и сверьте геометрию.
- Готовая кабельная часть XH2.54 на проводах, 2–12 контактов — альтернатива, если не требуется самостоятельно обжимать контакты.
Документы и источники
- JST Manufacturing, XH Connector, технический каталог — номинальный шаг и геометрия оригинальной серии JST XH для проверки границ совместимости.
