Микросхема XL4005E1 (32V 5A) 300KHZ корпус TO-263

Страна-производитель: Китай Код товара: 5471
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0

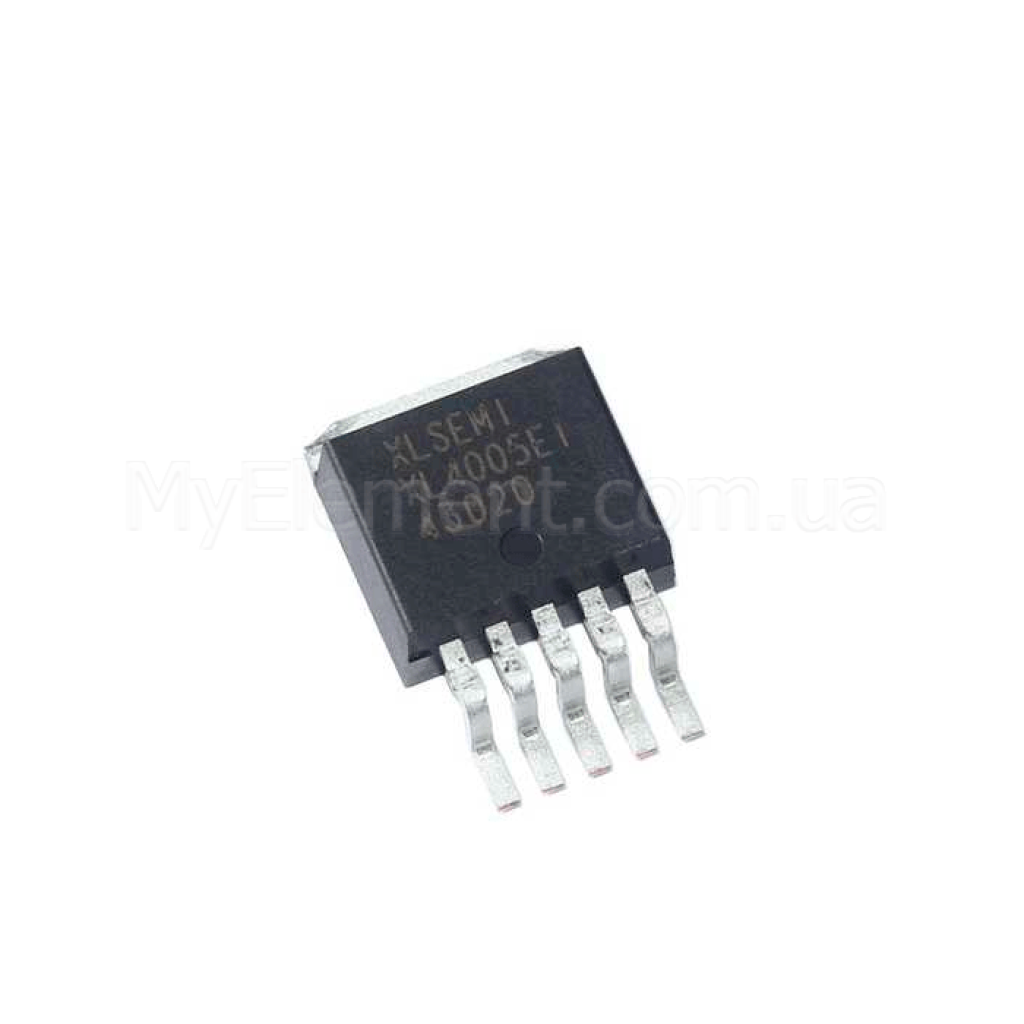

Микросхема XL4005E1 (32V 5A) 300KHZ корпус TO-263
Есть в наличии
Код товара: 5471
24.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:32 V
Максимальный ток:5 A
Способ монтажа:SMD
Тип корпуса:TO-263
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микросхема XL4005E1 (32V 5A) 300KHZ корпус TO-263
Код товара: 5471
24.00 грн
Описание

Микросхема XL4005E1 (TO-263-5L)

Понижающий DC-DC преобразователь (Buck) на 5 A с фиксированной частотой 300 кГц, рабочим диапазоном входного напряжения 5–32 В и регулируемым выходным напряжением 0,8–30 В.

Основные преимущества

Широкий диапазон входного напряжения 5–32 В

Позволяет питать устройство от распространенных источников 12/24 В и других систем питания постоянного тока.

Высокая эффективность до 90%

Типичный КПД 90% при Vin=12 В, Vout=5 В и Iout=5 А обеспечивает минимальные потери энергии.

Стабильная работа на 300 кГц

Фиксированная частота переключения 300 кГц (диапазон 240–360 кГц) упрощает фильтрацию и уменьшает размеры индуктивностей и конденсаторов.

Встроенные защиты и 100% duty cycle

Ограничение тока ключа ~8 А, термозащита, защита от КЗ со снижением частоты до ~60 кГц и возможность работы с максимальным рабочим циклом 100%.

Ключевые характеристики

Топология:Buck (понижающий)
Входное напряжение (рабочее):5–32 В DC
Выходное напряжение (регулирование):0,8–30 В (через делитель, Vout = 0.8·(1+R2/R1))
Максимальный выходной ток:5 А (постоянный)
Частота переключения (тип.):300 кГц (240–360 кГц)
Опорное напряжение FB:0,8 В (0,776–0,824 В)
Макс. рабочий цикл:100%
Минимальный “dropout”:~0,6 В
Предел тока ключа (тип.):~8 А
Потребляемый ток (режим включено):~5 мА (тип.)
Ток в выключении (ISTBY):~60–200 мкА
Эффективность (тип.):~90% (Vin=12 В, Vout=5 В, Iout=5 А)
Пороги входа EN:ON ≈1,4 В; OFF ≈0,8 В
Рабочая t° перехода:-40…+125 °C
Тепловое сопротивление θJA (TO‑263‑5L):~30 °C/Вт (без радиатора, свободный воздух)
Корпус:TO-263-5L (D2PAK‑5)

Детальные технические параметры

  • Формула установки выхода: Vout = 0.8·(1 + R2/R1); FB-порог 0,8 В.
  • Типовая схема 24 В → 5 В/5 А: L≈33 мкГн/5 А, диод Шоттки 1N5824, входные/выходные конденсаторы по рекомендации даташита.
  • При коротком замыкании частота снижается с ~300 кГц до ~60 кГц для уменьшения тепловыделения.
  • Встроенные функции: термозащита, ограничение тока, защита от короткого замыкания.
  • Вход EN с гистерезисом: логическое управление включением/выключением преобразователя.
Примечание: параметры основаны на документации XLSEMI для XL4005E1. Источник: XLSEMI Datasheet (PDF).

Основные области применения

  • ЖК‑мониторы и телевизоры (LCD Monitor / LCD TV).
  • Цифровые фоторамки.
  • Set‑Top Box (приставки).
  • ADSL‑модемы.
  • Телекоммуникационное и сетевое оборудование.

Совместимые обозначения и альтернативы

В даташите не приведены прямые замены или совместимые аналоги. Для подбора альтернатив ориентируйтесь на ключевые параметры (Vin 5–32 В, Iout 5 А, 300 кГц, корпус TO‑263‑5L) и обращайтесь к рекомендациям производителя.

Вопросы-ответы (FAQ)

Каков диапазон входного и выходного напряжений?

Вход: 5–32 В DC. Выход: регулируется от 0,8 до 30 В по формуле Vout = 0.8·(1+R2/R1).

Поддерживается ли управление включением?

Да, вход EN с гистерезисом: типовые пороги ON ≈1,4 В и OFF ≈0,8 В.

Какие встроенные защиты реализованы?

Ограничение тока (~8 А), термозащита, защита от короткого замыкания со снижением частоты до ~60 кГц.

Характеристики
Основные
Максимальное напряжение
32 V
Максимальный ток
5 A
Способ монтажа
SMD
Тип корпуса
TO-263
