MP4560 понижающий преобразователь (6-55V/3-16V, 2A) DC-DC

Нет в наличии

Код товара: 1423

58.00 грн

-Входное напряжение-:6 - 55 В

-Выходное напряжение-:3 - 16 В

-Максимальный ток-:2 А

-Размеры-:30 х 17 х 9 мм

-Диапазон рабочей температуры-:- 40 °C ... + 85 °C

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

MP4560 понижающий преобразователь (6-55V/3-16V, 2A) DC-DC

Код товара: 1423

58.00 грн

Описание

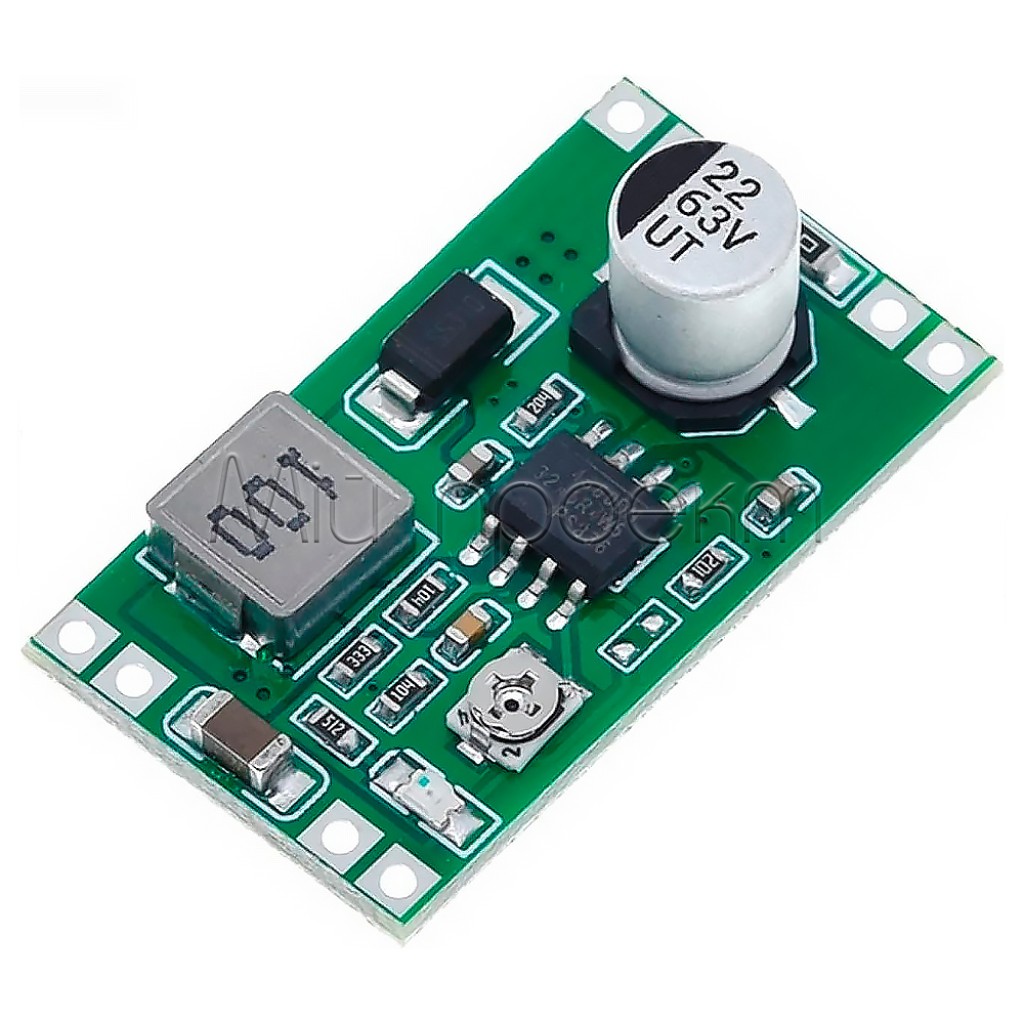

🔌 Понижающий DC-DC преобразователь MP4560 2A

Компактный и эффективный модуль от 6-55В с регулируемым выходным напряжением 3-16В

Общее описание

MP4560 – высокоэффективный понижающий DC-DC преобразователь с широким диапазоном входного напряжения от 6В до 55В и регулируемым выходным напряжением от 3В до 16В. Благодаря максимальному выходному току 2А и чрезвычайно компактным размерам (30x17 мм), этот модуль идеально подходит для создания собственных регулируемых источников питания, управления скоростью двигателей постоянного тока, питания светодиодов и многих других применений. Используя высокочастотную импульсную технологию, MP4560 обеспечивает коэффициент полезного действия до 96%, что значительно снижает тепловыделение и повышает энергоэффективность вашего проекта.

✅ Технические преимущества:

• Широкий диапазон входного напряжения – может работать с источниками питания от 6В до 55В постоянного тока, что позволяет использовать различные источники питания, включая аккумуляторы, солнечные панели и адаптеры
• Регулируемое выходное напряжение – плавное регулирование от 3В до 16В с помощью встроенного потенциометра, что позволяет точно настроить необходимое выходное напряжение для вашего устройства
• Компактные размеры – миниатюрная плата размером всего 30х17 мм позволяет встраивать модуль даже в самые маленькие проекты и устройства, экономя ценное пространство
• Высокая эффективность – коэффициент полезного действия до 96% обеспечивает минимальные потери энергии и тепловыделение, что повышает энергоэффективность и увеличивает срок службы вашего устройства
• Индикация работы – встроенный красный светодиод информирует о наличии питания и корректной работе модуля, упрощая диагностику и настройку
• Двойные выходные контакты – наличие двух паяльных площадок для каждого выходного контакта (OUT и GND) упрощает подключение нескольких устройств одновременно без необходимости дополнительных разветвителей

🔧 Идеальное решение для:

Самодельные блоки питания

Управление двигателями постоянного тока

Питание светодиодного освещения

Автомобильная электроника

DIY электронные проекты

Зарядные устройства

Робототехника

Питание микроконтроллеров

💡 Широкие возможности применения:

Регулируемый источник питания – создайте компактный лабораторный блок питания, встроив MP4560 в корпус вместе с цифровым вольтметром и удобной ручкой потенциометра. Такое устройство позволит точно настраивать выходное напряжение для питания различных электронных компонентов и схем во время разработки или тестирования.
Управление скоростью двигателей – подключите модуль к двигателю постоянного тока, чтобы плавно регулировать его скорость вращения через изменение входного напряжения. Это идеальное решение для вентиляторов, небольших электроприводов, робототехники и моделирования, где требуется точное управление скоростью.
Светодиодное освещение – используйте MP4560 для питания и регулировки яркости светодиодных лент и модулей. Благодаря высокой эффективности преобразования, модуль минимизирует потери энергии и нагревание, а возможность регулировки напряжения позволяет точно контролировать интенсивность освещения.
Автомобильная электроника – модуль отлично работает с автомобильной бортовой сетью (12-24В), понижая напряжение до необходимого уровня для питания навигаторов, видеорегистраторов, аудиосистем и других электронных устройств в вашем транспортном средстве.
Питание микроконтроллеров и сенсоров – обеспечьте стабильное питание 3.3В или 5В для Arduino, ESP32, Raspberry Pi и различных сенсоров от источников с более высоким напряжением. Высокая эффективность преобразования минимизирует нагревание и увеличивает время автономной работы при питании от аккумуляторов.

📦 Детальные технические характеристики:

Микросхема контроллера: MP4560
Тип преобразователя: Понижающий (Buck, Step-down)
Диапазон входного напряжения: 6В - 55В постоянного тока
Диапазон выходного напряжения: 3В - 16В постоянного тока (регулируемое)
Максимальный выходной ток: 2A
Коэффициент полезного действия (КПД): до 96%

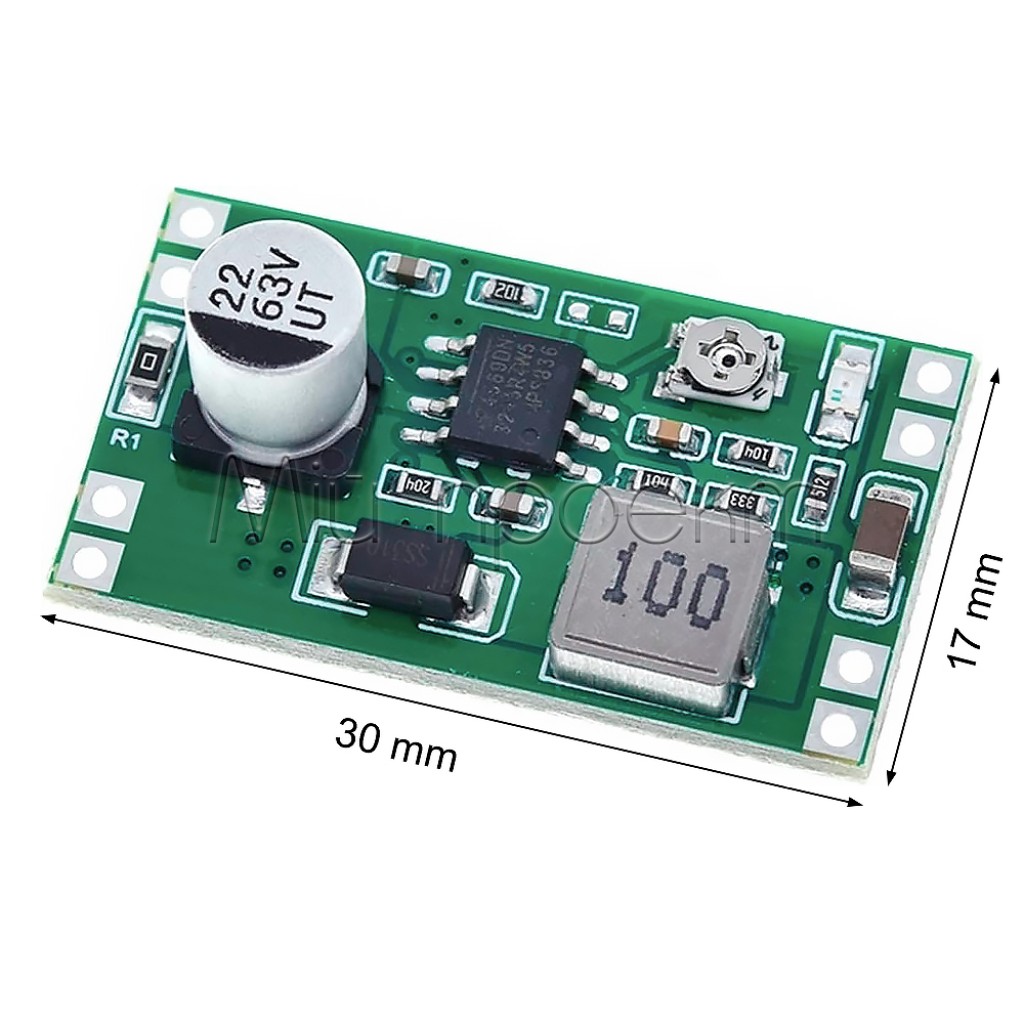

Физические размеры: 30мм × 17мм × 9мм
Рабочая температура: -40°C до +85°C
Вес: ~5г
Контакты:
- Входные: VIN (+), GND (-)
- Выходные: OUT (+), GND (-) - по два контакта каждого типа
Индикация: Красный светодиод (активен при напряжении >1.5В)
Метод регулирования: Встроенный подстроечный резистор (потенциометр)
Защита: От короткого замыкания, перегрева
Частота преобразования: 340 кГц

⚠️ Важные аспекты использования:

Теплоотвод – при работе с максимальными токами рекомендуется обеспечить надлежащее охлаждение модуля. При токе нагрузки около 2А может наблюдаться нагревание компонентов, особенно при большой разнице между входным и выходным напряжением. Рекомендуется установка небольшого радиатора на ключевой транзистор.
Настройка напряжения – для точной установки выходного напряжения используйте малогабаритную отвертку и вращайте потенциометр медленно, контролируя выходное напряжение мультиметром или подключенным вольтметром. Винт потенциометра миниатюрный, поэтому важно не прилагать чрезмерных усилий при регулировке.
Невозможность повышения напряжения – поскольку модуль является понижающим преобразователем (Buck), выходное напряжение всегда будет ниже входного. Для получения выходного напряжения 16В входное напряжение должно быть не менее 17-18В из-за падения напряжения на внутренних компонентах схемы.
Подключение проводов – для подключений, предусматривающих ток около 2А, используйте провода соответствующего сечения (не менее 0.5 мм²). Тонкие провода могут вызвать падение напряжения и перегрев. Обеспечьте качественные паяные соединения для минимизации переходного сопротивления.
Защита от обратной полярности – модуль не имеет встроенной защиты от обратной полярности, поэтому будьте особенно внимательны при подключении источника питания. Ошибочное подключение с неправильной полярностью может привести к повреждению модуля. Рекомендуется добавить диод Шоттки для защиты от обратной полярности.

Модуль MP4560 - это компактное, эффективное и универсальное решение для ваших электронных проектов, позволяющее создавать профессиональные регулируемые источники питания. Благодаря простоте использования и надежности, вы сможете быстро реализовать свои идеи без сложных схемотехнических решений.

#MP4560 #DC-DC_преобразователь #Понижающий_модуль #БлокПитания #DIY_электроника

Характеристики

-Основные-

-Входное напряжение-

6 - 55 В

-Выходное напряжение-

3 - 16 В

-Максимальный ток-

2 А

-Дополнительные-

-Размеры-

30 х 17 х 9 мм

-Диапазон рабочей температуры-

- 40 °C ... + 85 °C

Отзывы

Рейтинг товара

Отзывов: 1

Александр

02 октября (00:26)

Реле рабочее! Только маленькое и для регулировки пришлось специальную отвёртку делать! Из 27 вольт сделало 12 !

Отзыв полезен? 0

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Анатолій

31 июля (09:36)

Схема підключення понижувача напруги мп 4560

Ответ:

31 июля (09:48)

Підключення - як і будь якого DC-DC. Відмінність лише у контакті 'EN' – це скорочення від 'Enable', що в перекладі означає 'Увімкнути'.
Це керуючий вхід, який дозволяє вмикати або вимикати роботу перетворювача за допомогою логічного сигналу, а не розриваючи основне силове живлення.
Як це працює:
Щоб УВІМКНУТИ перетворювач, на пін EN потрібно подати високий логічний рівень (наприклад, напругу, близьку до вхідної VIN).
Щоб ВИМКНУТИ перетворювач, на пін EN подають низький логічний рівень (тобто з'єднують його із землею, GND).

Анатолій

31 июля (09:33)

Як підключити понижуавч напруги мр4560

Ответ:

31 июля (09:38)

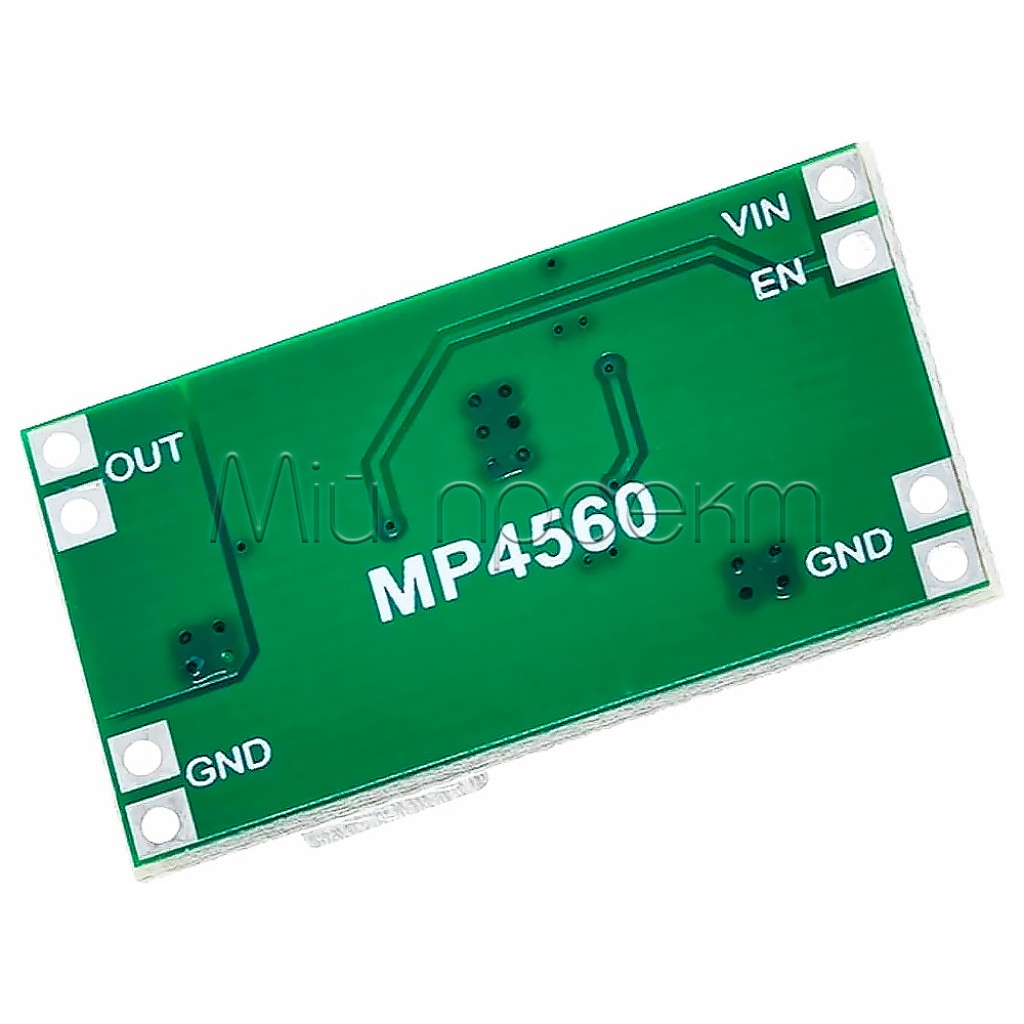

на зворотньому боці є маркуання. Вхід та вихід. Також контакт "en" - логіка включення перетвоврювача, від зовнішньої напруги
