Убедитесь, что версия модуля имеет нужный выход: 3.3V / 5V / 9V / 12V. Подайте 7–24V DC на IN+ / IN−, проверьте выход мультиметром на OUT+ / OUT− без нагрузки, затем подключите устройство. Это Step-Down: входное напряжение должно быть выше выходного. Соблюдайте полярность — защиты от переполюсовки обычно нет.
Как правильно подключить MP1584 Fixed (IN/OUT)?
Работает по принципу “подключил — получил стабильное напряжение”. Но проверка мультиметром — обязательна.
-
Проверьте, какая у вас версия напряжения Перед монтажом сверьте, что модуль именно на нужные
3.3V / 5V / 9V / 12V. Это фиксированная версия — “подкрутить” выход не получится. -
Подключите входное питание Плюс источника на
IN+, минус наIN−. Диапазон входа: 7–24V DC (важно: Vin > Vout). -
Проверьте выход мультиметром (без нагрузки) Измерьте напряжение между
OUT+иOUT−. Это ваш “контроль качества” перед подключением дорогой электроники. -
Подключите нагрузку Плюс устройства на
OUT+, минус наOUT−. Для ESP32/радиомодулей держите провода короткими. -
Проверьте под нагрузкой Снова измерьте
Vout. Если напряжение “проседает” — либо Vin слишком мал, либо источник не тянет ток, либо нагрузка слишком велика. -
Оцените нагрев Для длительной работы 1.5–2A обычно ок. Для высоких токов требуется охлаждение/обдув (плата очень маленькая, отводить тепло сложно).
Полярность — святое. Переполюсовка на входе часто убивает модуль мгновенно. Если это “полевой” проект — добавьте предохранитель или защиту от переполюсовки перед модулем.

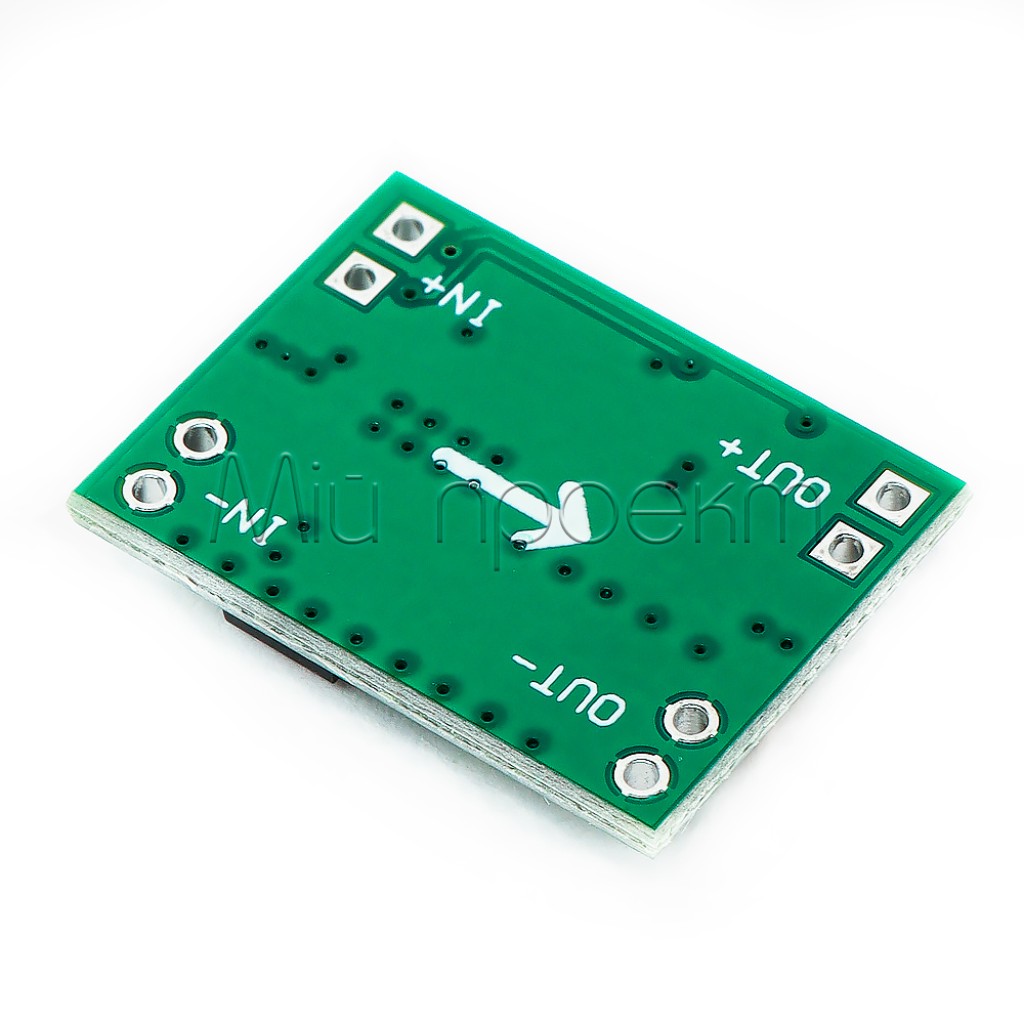

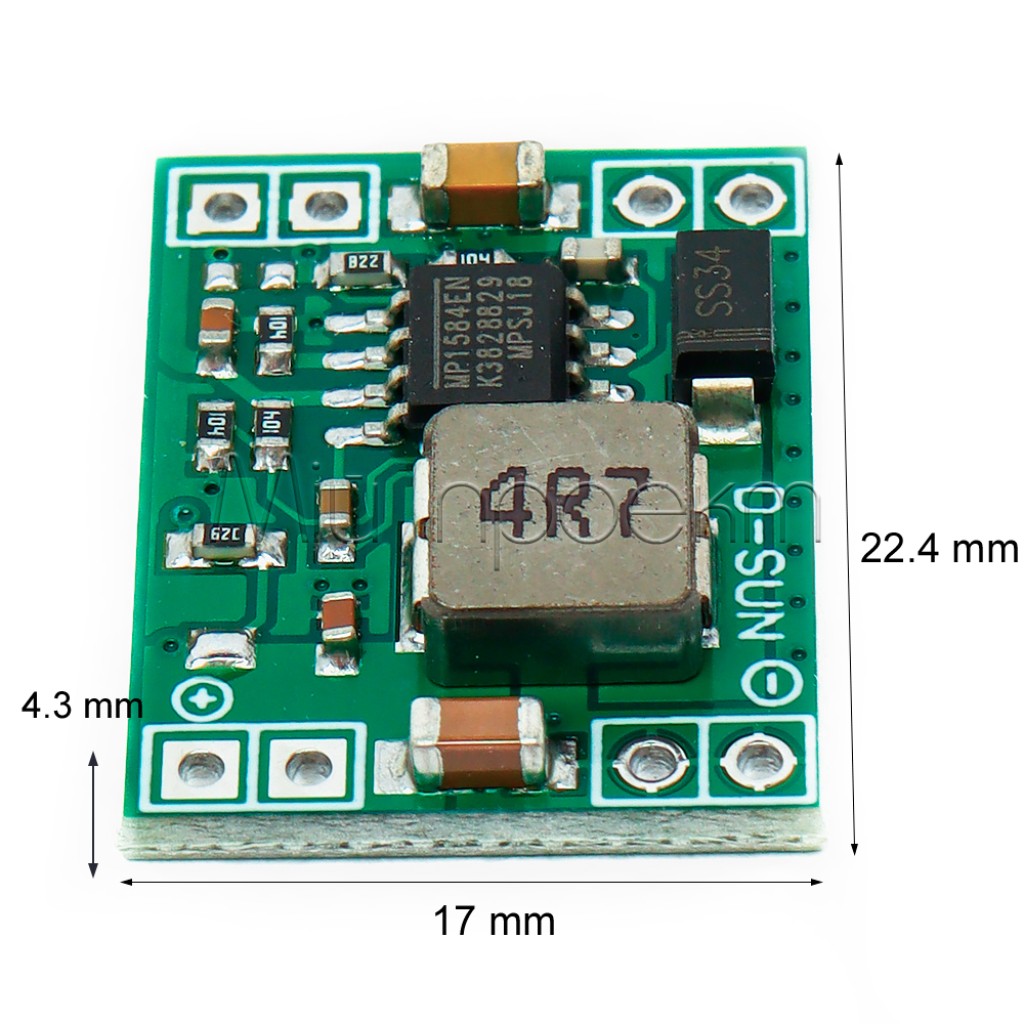

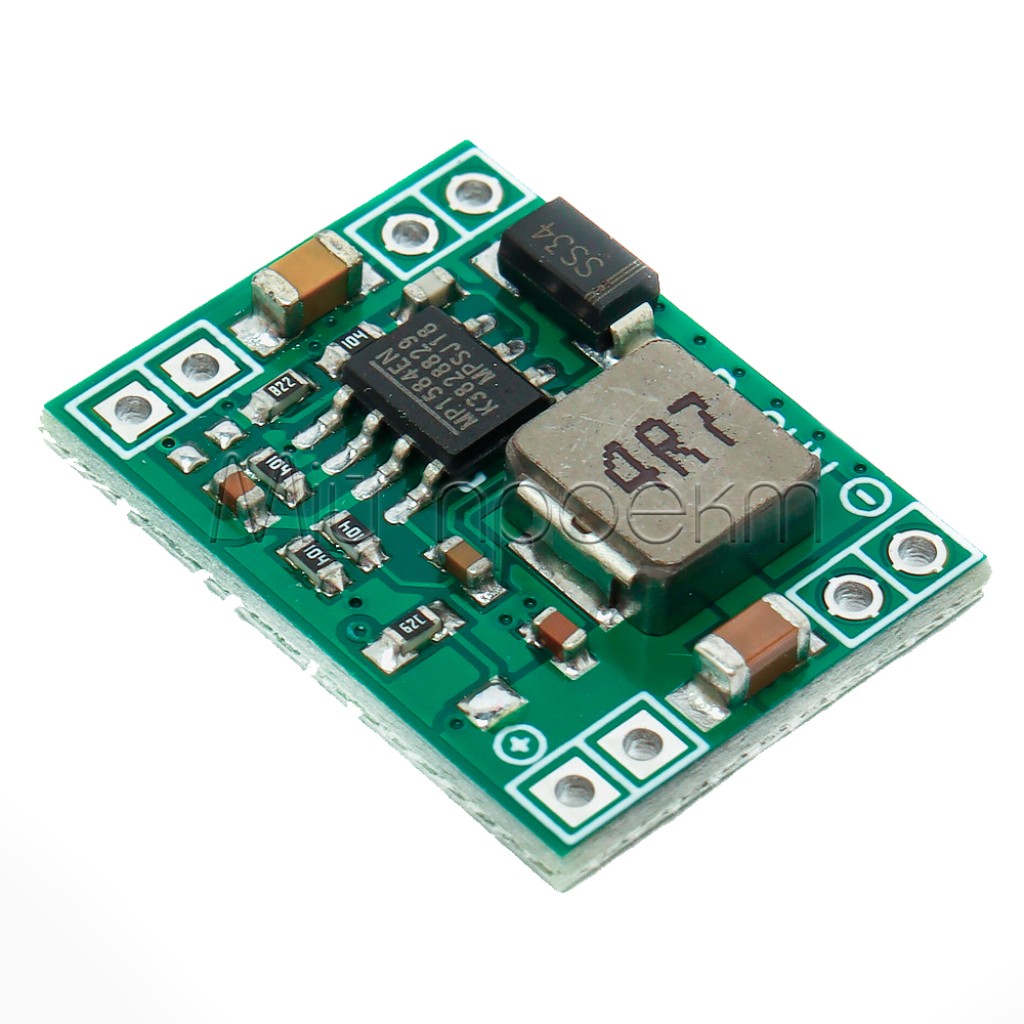

Распиновка MP1584: что такое IN+/IN− и OUT+/OUT−?
В большинстве фиксированных MP1584 используются 4 контакта: вход и выход. Земля общая.
flowchart LR SRC["Источник 7-24V"] --> INP["IN+ / IN-"] INP --> MOD["MP1584 Fixed Buck"] MOD --> OUTP["OUT+ / OUT-"] OUTP --> LOAD["Нагрузка (ESP32/FPV/LED)"]
Описание контактов
- IN+
- Положительный вход питания (7–24V DC)
- IN−
- Отрицательный вход (GND), общая земля
- OUT+
- Положительный выход стабилизированного напряжения (3.3V / 5V / 9V / 12V)
- OUT−
- Отрицательный выход (GND), общий с IN−
Шпаргалка: если у вас все “вроде бы подключено”, но на выходе 0V — первое, что проверяют профи: не перепутаны ли IN и OUT местами 🙂
Как прикинуть ток по входу и нагрузку по выходу?
Это Step-Down: мощность примерно сохраняется, поэтому входной ток обычно меньше, чем выходной (если Vin значительно выше Vout).
Iвх ≈ (Vвых × Iвых) / (Vвх × КПД)
Для быстрых оценок можно брать КПД ≈ 0.9 (90%).
| Сценарий | Vвх | Vвых | Iвых | Iвх (≈) |
|---|---|---|---|---|
| 12V → 5V для Arduino | 12V | 5V | 1A | 0.46A |
| 16V → 5V для FPV (умеренно) | 16V | 5V | 2A | 0.69A |
| 12V → 3.3V для ESP32 | 12V | 3.3V | 1A | 0.31A |
3A — это “пиковое” значение. Для длительной работы без охлаждения ориентируйтесь на 1.5–2A (зависит от вентиляции, температуры и монтажа).
Как уменьшить шумы и “сюрпризы” для ESP32/FPV?
-
Добавьте конденсаторы возле нагрузки Возле устройства поставьте 100–470 мкФ (электролит/тантал) + 0.1 мкФ (керамика). Это часто решает ресеты ESP32 и “снег” в FPV.
-
Держите провода короткими Особенно по выходу. Длинные провода = индуктивность + просадки на пиках тока.
-
Планируйте землю В системах FPV/радио — делайте “звезду” по GND или хотя бы не пускайте силовые токи через тонкие “земляные” дорожки к чувствительным модулям.
Практика: если ESP32 “иногда перезагружается” — почти всегда помогает дополнительный конденсатор на 470 мкФ прямо возле платы ESP32.
Типичные ошибки подключения
| Симптом | Самая частая причина | Что сделать |
|---|---|---|
| На выходе 0V | Перепутаны IN/OUT или нет питания на входе | Проверьте IN+, IN−, полярность и напряжение на входе |
| Выход “проседает” | Vin слишком мал или нагрузка слишком велика | Поднимите Vin, уменьшите Iвых, проверьте провода/контакты |
| Модуль горячий | Длительный большой ток + слабый теплоотвод | Уменьшите ток, добавьте радиатор/обдув, обеспечьте вентиляцию |
| ESP32 перезагружается | Пиковые токи + длинные провода + мало ёмкости | Добавьте 470 мкФ возле ESP32 + более короткие провода |
Это не Step-Up. Если хотите получить 12V из 7.4V — этот модуль не поможет. Он только понижает.
FAQ: частые вопросы и устранение проблем
Можно ли этим модулем повысить напряжение (например 5V → 12V)?
Нет. MP1584 Fixed — это Buck (Step-Down), он только понижает напряжение.
Почему на выходе не “ровно 12V”, если на входе 12V?
Для стабильных 12V на выходе нужен запас по входу (Vin должен быть выше Vout). На пределе модуль может “проседать” под нагрузкой.
Подходит ли для ESP32 (3.3V)?
Да, если версия модуля именно 3.3V. Для стабильности добавьте конденсатор 100–470 мкФ возле ESP32 и не делайте длинных тонких проводов по выходу.
Модуль очень греется — это нормально?
При больших токах — да, так как размер платы минимальный. Для длительной работы с высокой нагрузкой нужны лучший теплоотвод/обдув или уменьшение тока.
Есть ли защита от переполюсовки?
У многих мини-модулей защиты от переполюсовки нет. Для полевых условий добавьте диод/“идеальный диод” или предохранитель перед модулем.
Правила безопасной работы с MP1584
-
Сначала измерение — потом подключение Сперва проверьте
Voutмультиметром без нагрузки — так вы не сожжёте чувствительный модуль “с первой попытки”. -
Не превышайте 24V на входе Соблюдайте заявленный диапазон — особенно в авто/дронах, где возможны скачки напряжения.
-
Контролируйте температуру Если модуль “печётся” — это сигнал уменьшить ток или добавить охлаждение.
