Кратко о разъёме XH2.54 на проводе

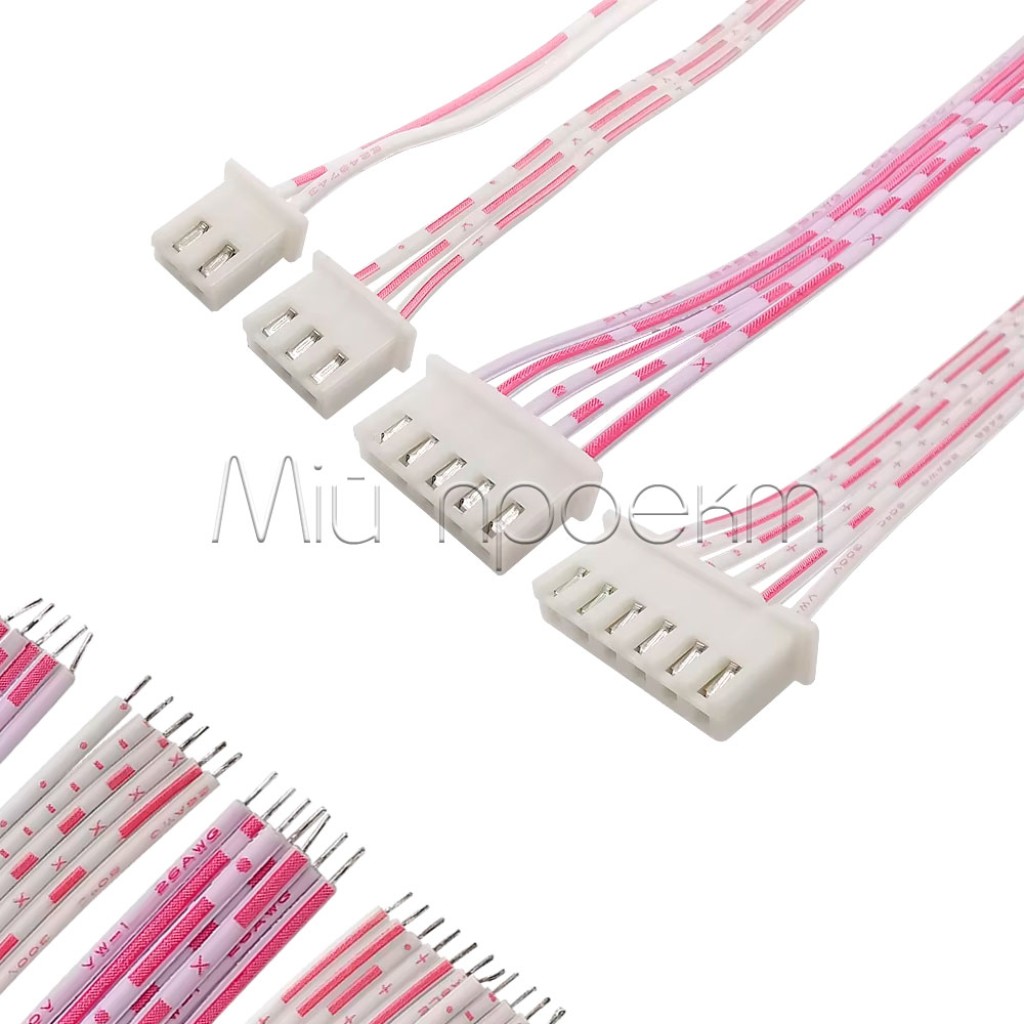

XH2.54 «мама» на проводе — кабельная часть разъёма для съёмного подключения питания или сигналов к совместимой штыревой части. Доступны исполнения на 2–12 контактов, длина проводов — 10 см.

Перед заказом сверьте количество контактов, форму корпуса, направляющие и распиновку. Само обозначение «2.54» или похожий внешний вид не гарантируют механической или электрической совместимости.

Ключевые характеристики

Исполнение: кабельная часть «мама» на проводах
Формат: XH2.54

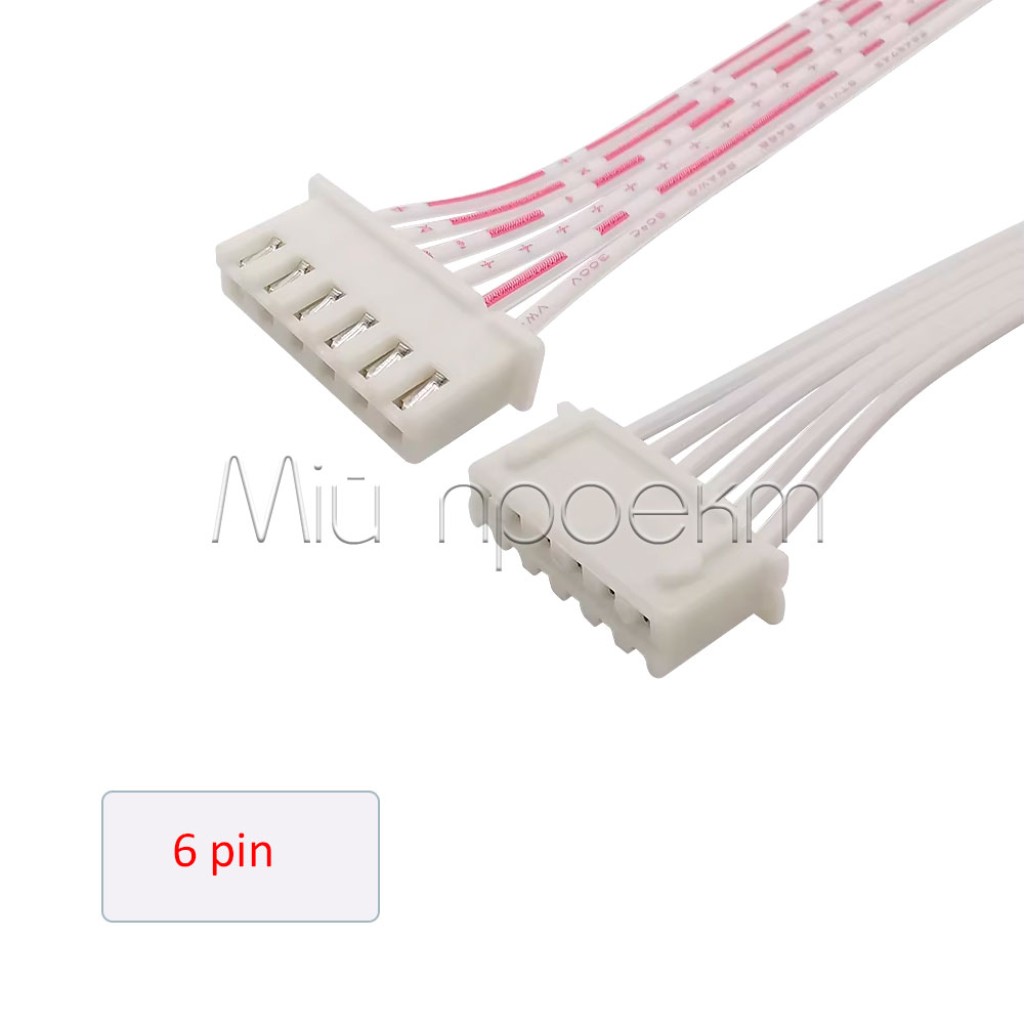

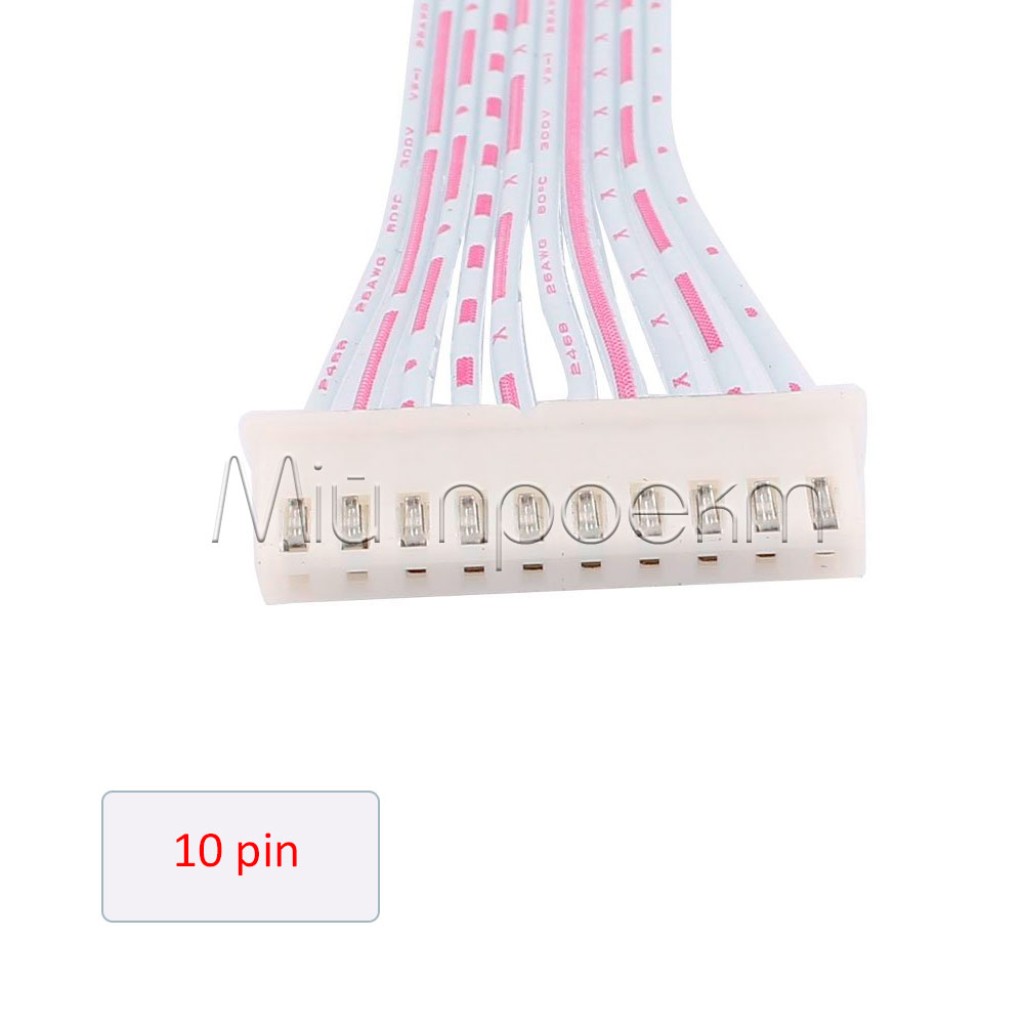

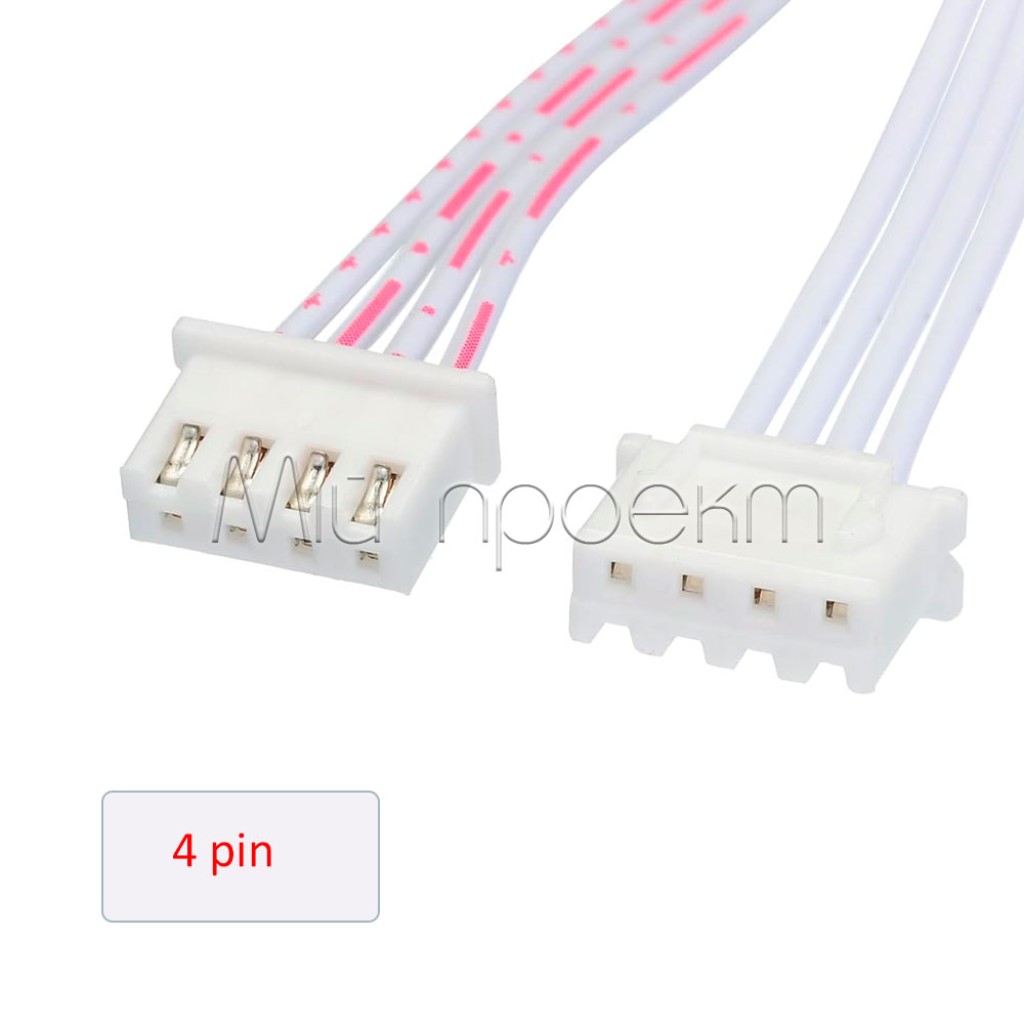

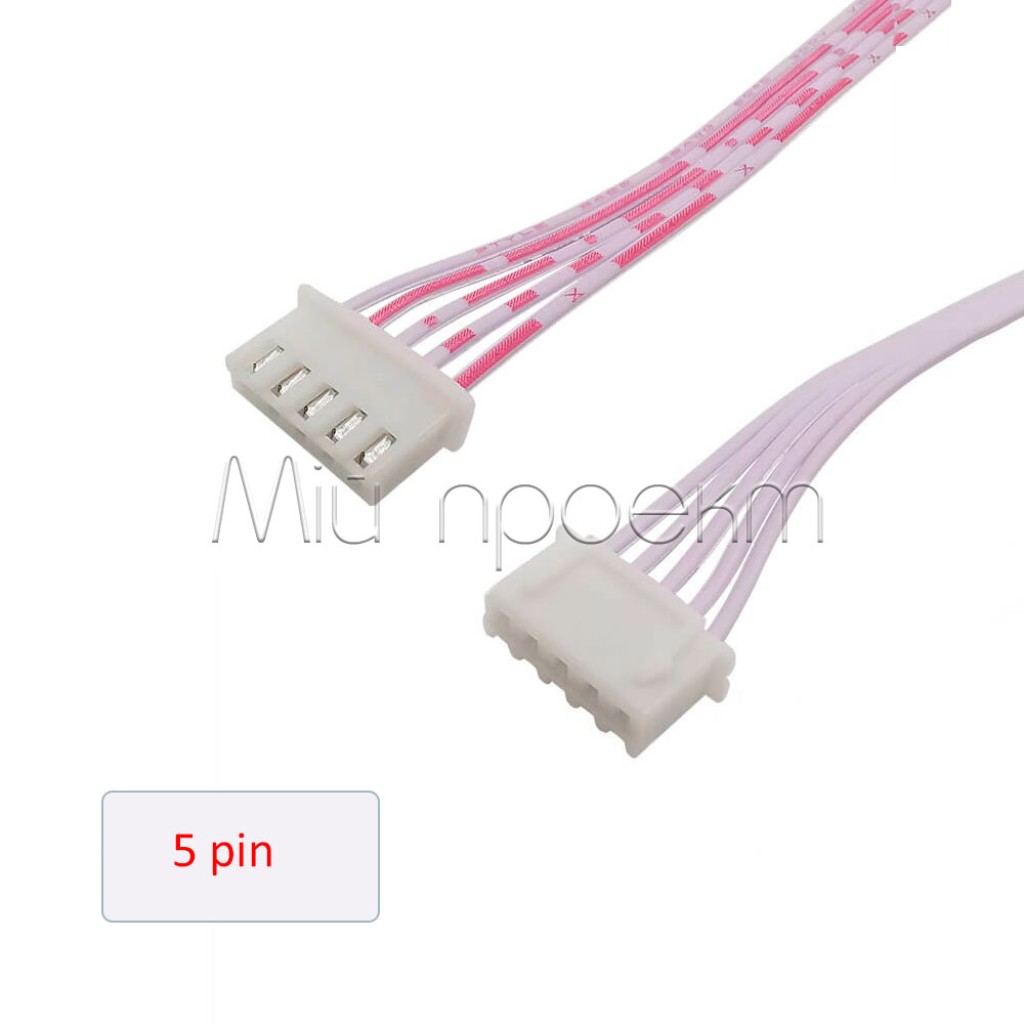

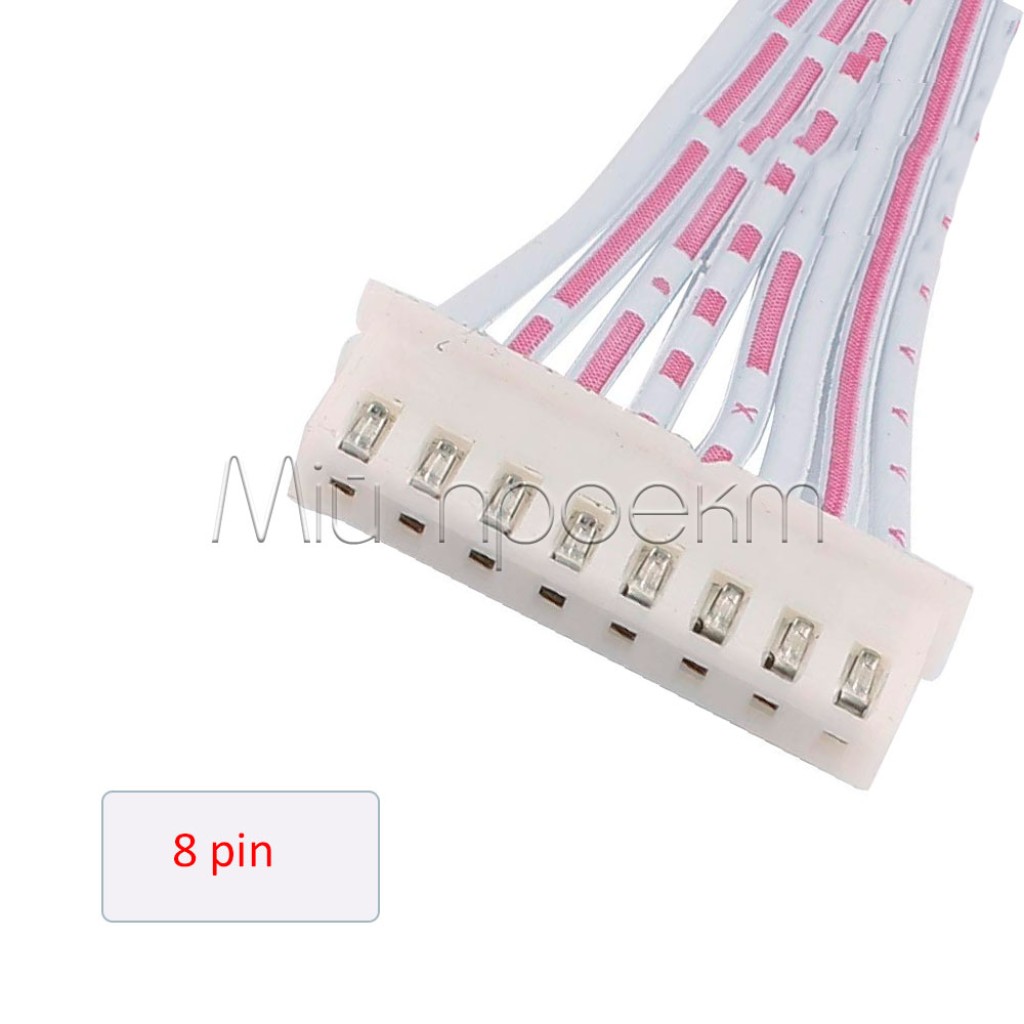

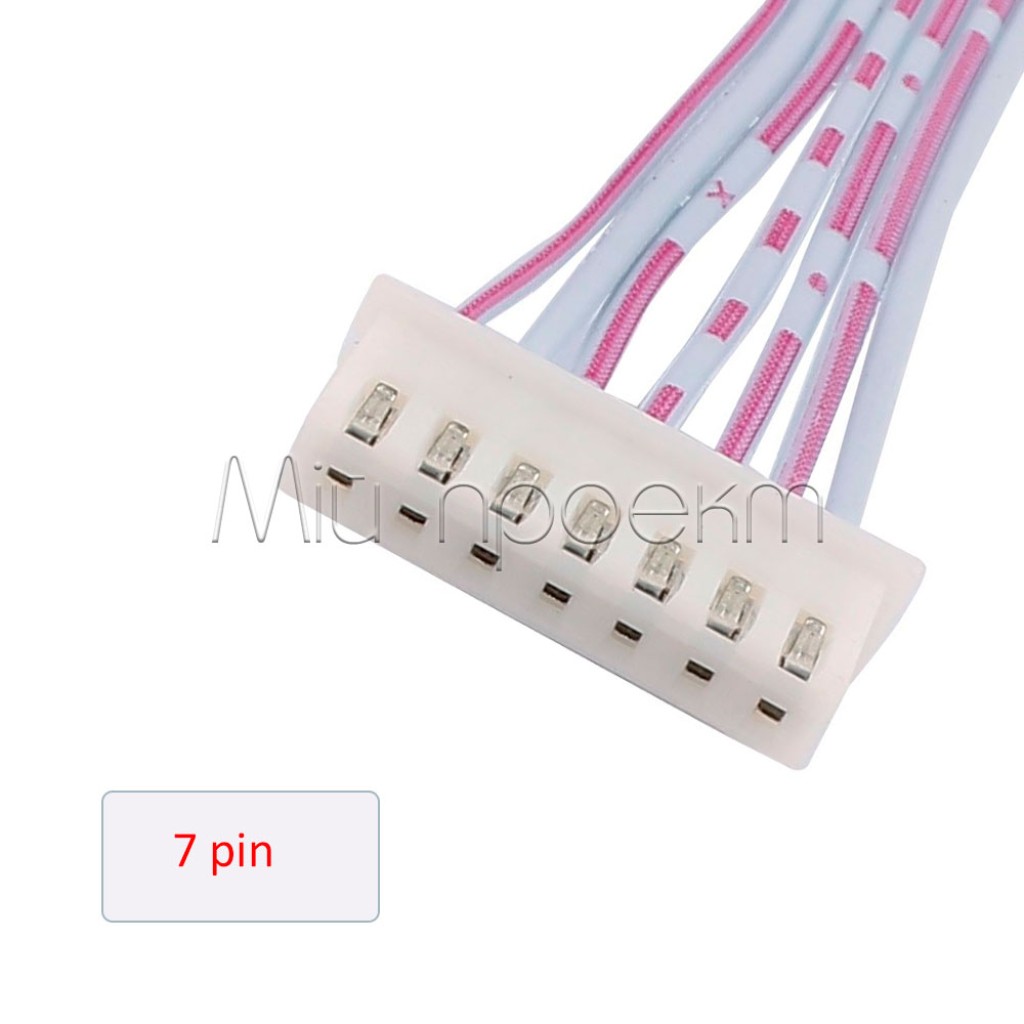

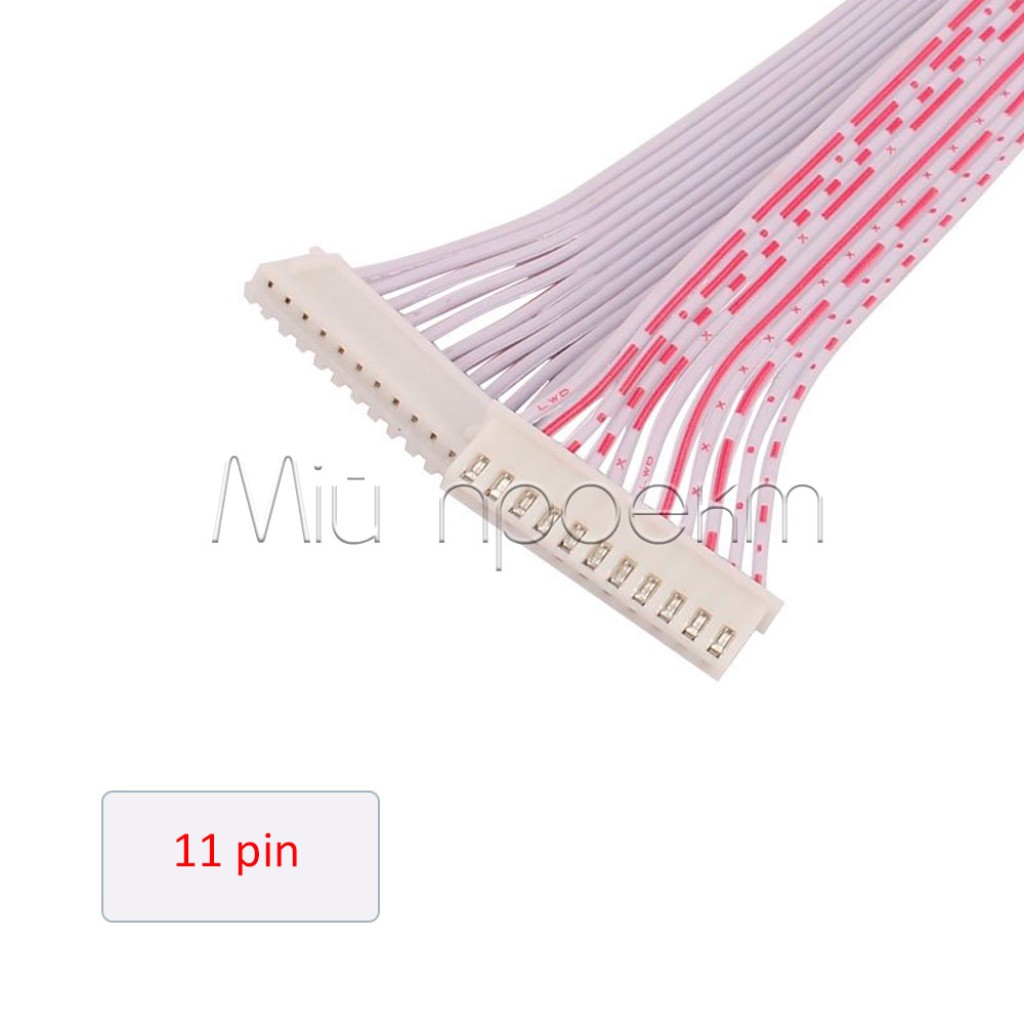

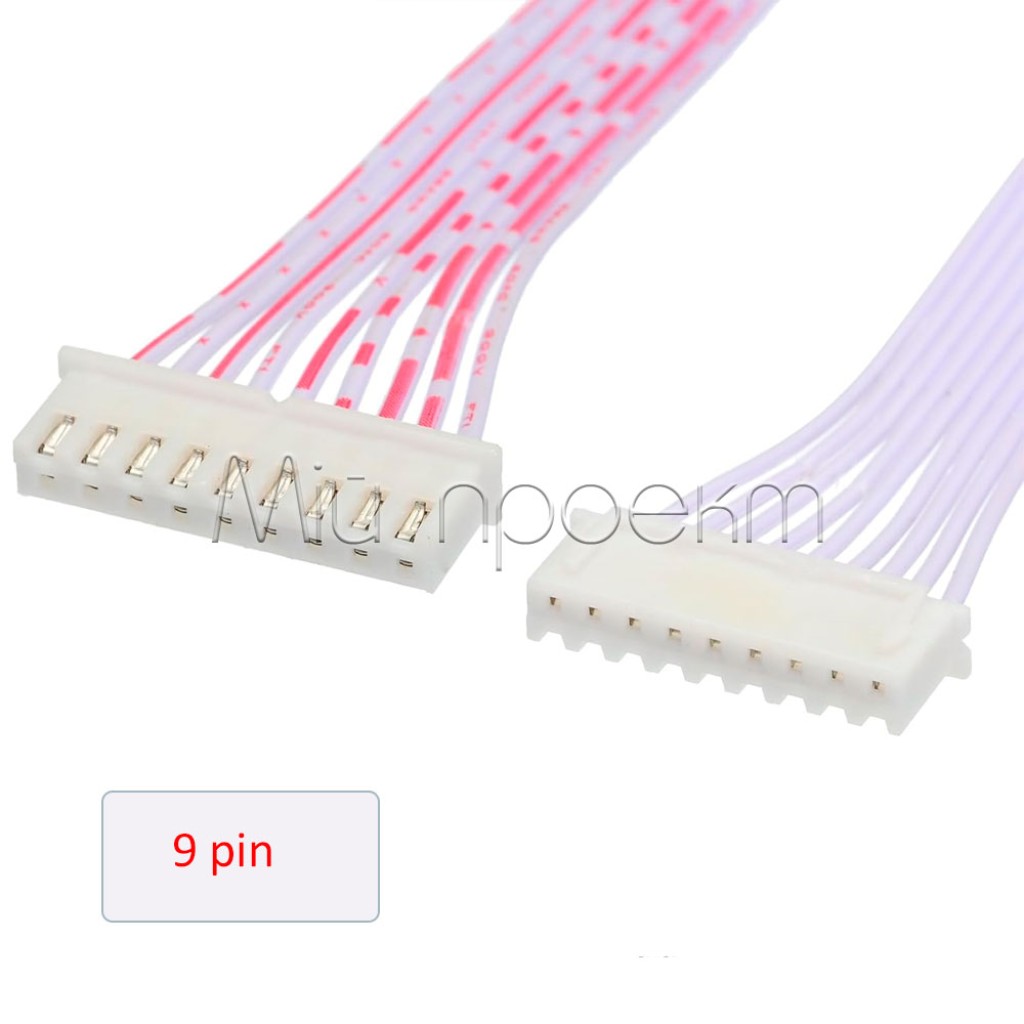

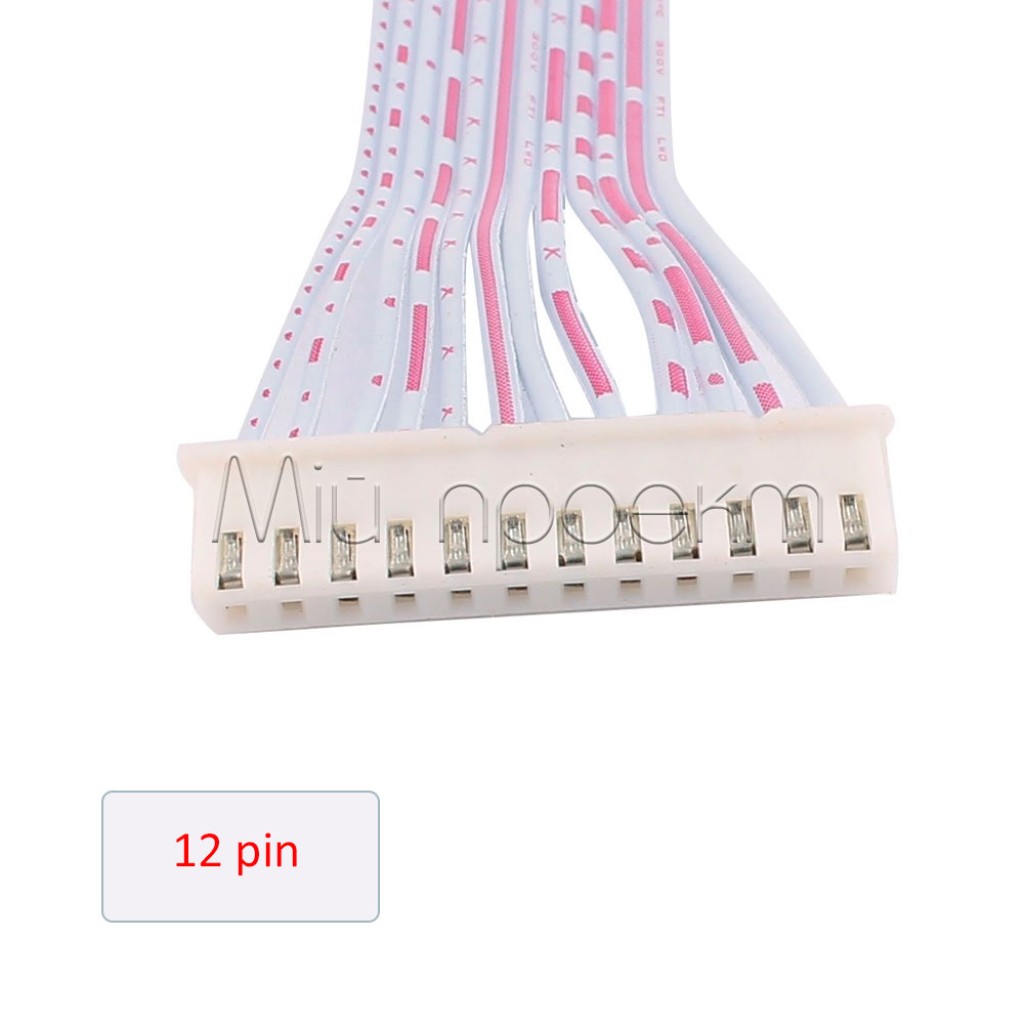

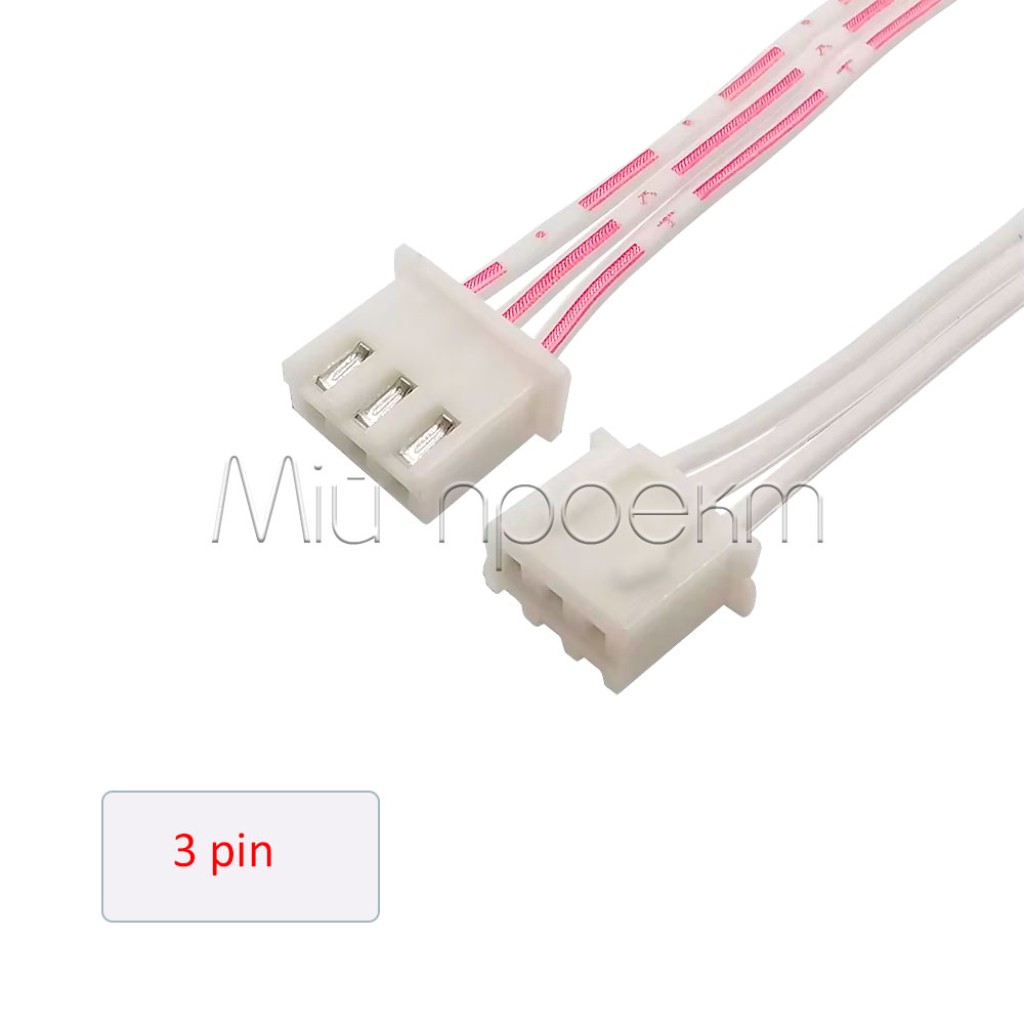

Количество контактов: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 или 12 — в зависимости от выбранного варианта
Длина проводов: 10 см
Цвет проводов: красно-белый
Ответная часть: совместимый штыревой разъём XH с таким же количеством контактов

Подробное описание и особенности

Съёмное кабельное подключение

Разъём образует короткий кабельный отвод для платы или модуля с соответствующей штыревой частью. Исполнения на 2–12 контактов позволяют подобрать корпус по количеству линий питания, сигнальных и управляющих линий без самостоятельной обжимки контактов со стороны коннектора.

Совместимость XH2.54 и JST XH

Оригинальная серия JST XH имеет номинальный шаг 2,5 мм.^[1] Формат XH2.54 необходимо подбирать по полной геометрии: должны совпадать количество позиций, профиль корпуса, направляющие, ключи и ориентация ответной части. Обычная штыревая гребёнка 2,54 мм или разъём другой серии не является автоматически совместимой заменой.

Распиновка и цвета проводов

Корпус определяет механическое расположение контактов, но не задаёт универсального порядка питания и сигналов. Красно-белую расцветку не следует использовать как единственное подтверждение полярности: назначение каждой жилы необходимо сверить со схемой устройства или проверить мультиметром.

Подойдёт / не подойдёт

Подойдёт

для совместимой штыревой части XH с таким же количеством контактов и соответствующими ключами;
для замены кабельного хвоста после точного сопоставления корпуса и распиновки;
для съёмного подключения датчика, вентилятора, индикатора или другого электронного узла в проверенном электрическом режиме;
для короткого внутреннего кабельного соединения, если длины 10 см достаточно.

Не подойдёт

к любой гребёнке с шагом 2,54 мм без проверки корпуса и направляющих;
к разъёмам PH, GH, VH, SM или другим сериям только из-за похожего внешнего вида;
в качестве кабеля с заранее гарантированной полярностью или универсальной распиновкой;
для сетевого напряжения или силовой нагрузки без подтверждённых параметров именно готовой кабельной сборки.

Примеры применения

Кабель для платы управления

Разъём можно использовать для съёмного подключения датчика, кнопки, индикатора или вентилятора к плате с проверенной ответной частью XH. Напряжение, ток и порядок контактов определяют по схеме обоих узлов.

Замена повреждённого пигтейла

Вариант с нужным количеством контактов подходит для ремонта кабеля, если совпадают геометрия корпуса, ключи, длина проводов и полная распиновка.

Внутренний кабельный переход

Провода длиной 10 см позволяют сделать короткое разъёмное соединение между платой и отдельным модулем внутри корпуса устройства.

Подключение

Сверьте механическую часть
Сравните количество контактов, расстояние между ними, профиль корпуса, направляющие и ориентацию ответной штыревой части.
Определите распиновку
Сопоставьте каждый контакт со схемой устройства. При необходимости прозвоните провода мультиметром и обозначьте питание, землю и сигнальные линии.
Подсоедините провода
Выберите пайку, клеммное соединение или другой способ монтажа в соответствии с нагрузкой конкретной цепи и надёжно изолируйте открытые проводники.
Проверьте перед включением
Убедитесь в правильной полярности, отсутствии короткого замыкания и соответствии электрического режима всем элементам соединения.

Ограничения и безопасность

Проверьте полярность до подачи питания

Одинаковый корпус не означает одинаковый порядок питания и сигналов. Ошибочная полярность или переставленные линии могут повредить подключённые устройства.

Учитывайте номиналы именно готового кабеля

Допустимые ток и напряжение этой кабельной сборки не подтверждены. Рабочий режим определяйте по самому слабому элементу: проводу, контакту, ответной части, способу монтажа, изоляции и температуре.

Не используйте в сетевых цепях без подтверждения

Для сетевого напряжения необходима кабельная система с документированным номиналом, требуемой изоляцией, зазорами и защитой именно для условий конкретного устройства.

Не тяните за провода

При разъединении держитесь за корпус и не вставляйте несовместимую часть силой: натяжение или перекос могут ослабить контакты либо повредить корпус.

FAQ

Совместим ли XH2.54 с оригинальным JST XH 2,5 мм?

Совместимость необходимо проверять по всей геометрии, а не только по числу в названии. Должны совпадать количество контактов, профиль корпуса, направляющие, ключи и ориентация.

Как выбрать количество контактов?

Посчитайте позиции в ответной части и выберите исполнение на 2–12 контактов с таким же количеством. После этого отдельно сверьте полную распиновку.

Означает ли красный провод «плюс»?

Не обязательно. Назначение жил определяет схема устройства, поэтому полярность необходимо проверить до первого включения.

Какой ток можно передавать через разъём?

Подтверждённого номинала именно для этой готовой кабельной сборки нет. Допустимый ток может ограничиваться проводом, контактами, качеством соединения, ответной частью и нагревом.

Совместимые компоненты

Прямые и угловые штыревые разъёмы XH2.54 на 2–14 контактов — ответная часть для монтажа на плату; перед сборкой сверьте количество позиций и геометрию.
Для самостоятельного изготовления кабеля можно отдельно выбрать корпус XH2.54 на 2–14 контактов и гнездовые обжимные контакты XH-2.54.

Документы и источники

JST Sales America, XH Connector, eXH.pdf, 2025 — номинальный шаг 2,5 мм и компоненты оригинальной серии XH.
