Кратко о разъёме XH2.54

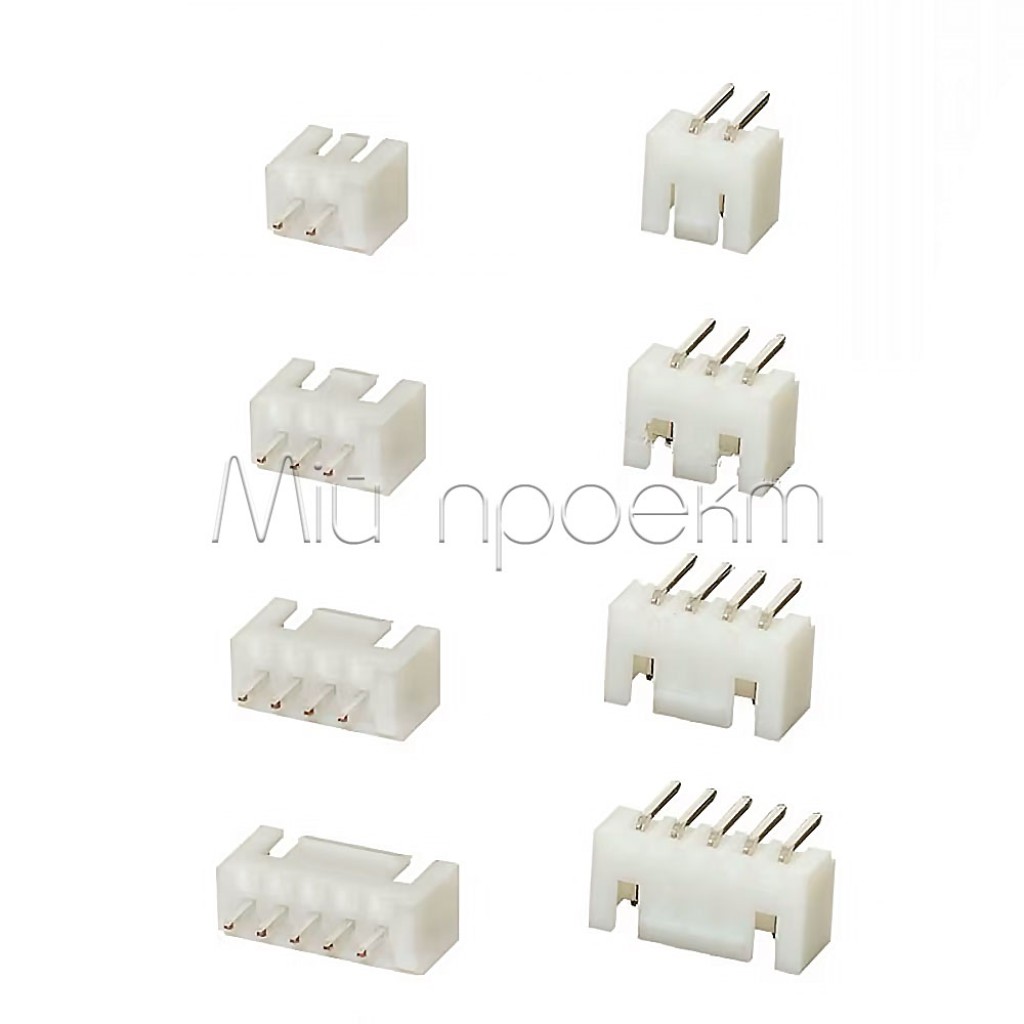

XH2.54 — штыревой разъём «папа» для монтажа на печатную плату и подключения съёмной кабельной части. Можно выбрать исполнение на 2–14 контактов: прямое для подключения сверху или угловое 90° для вывода кабеля параллельно плате.

Перед заказом сверьте количество контактов, посадочные отверстия, профиль корпуса, направляющие и ориентацию ответной части. Похожее название или близкий шаг не гарантируют механической совместимости разъёмов разных серий.

Ключевые характеристики

Тип: штыревой разъём «папа» для платы
Формат: XH2.54
Шаг контактов: 2,54 мм
Количество контактов: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 или 14 — в зависимости от выбранного варианта
Ориентация: прямая или угловая 90°
Максимальный ток: до 3 А
Максимальное напряжение: до 250 В
Рабочая температура: от −25 до +85 °C

Подробное описание и особенности

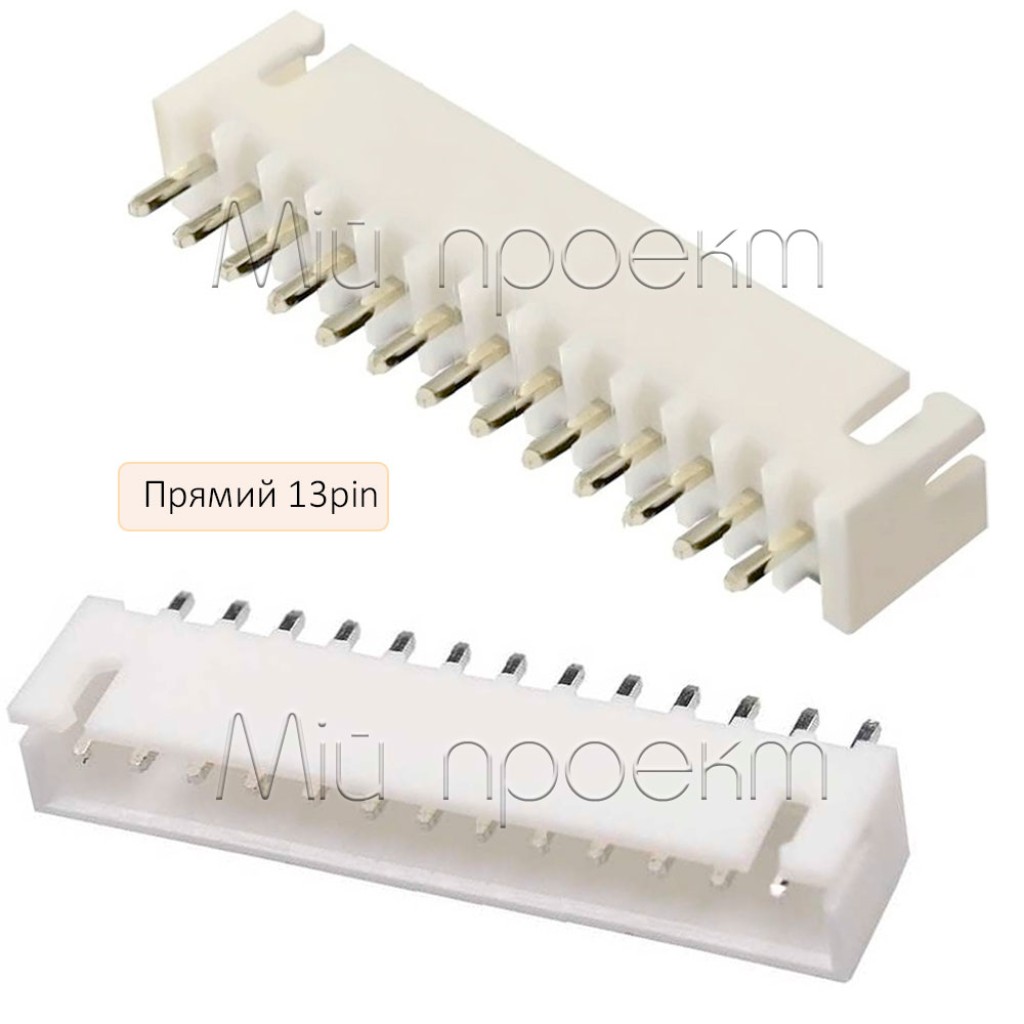

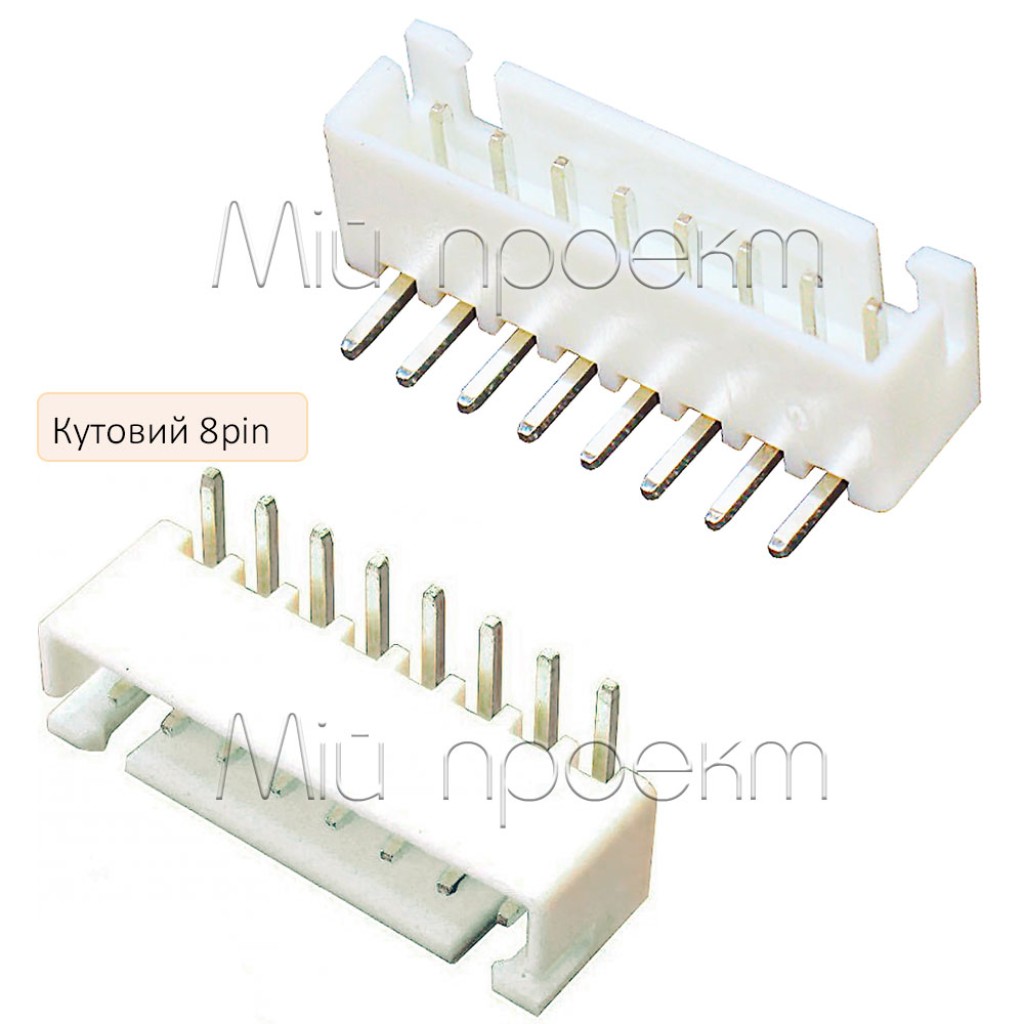

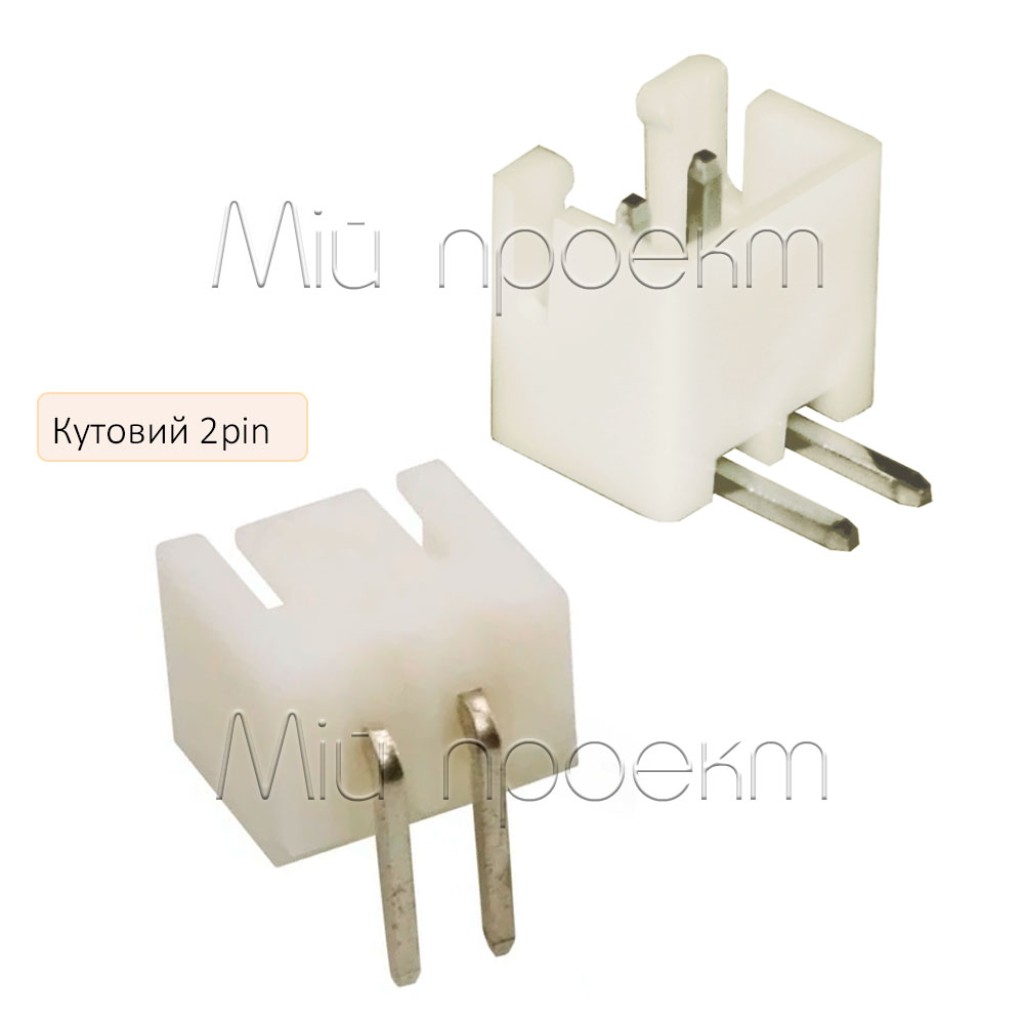

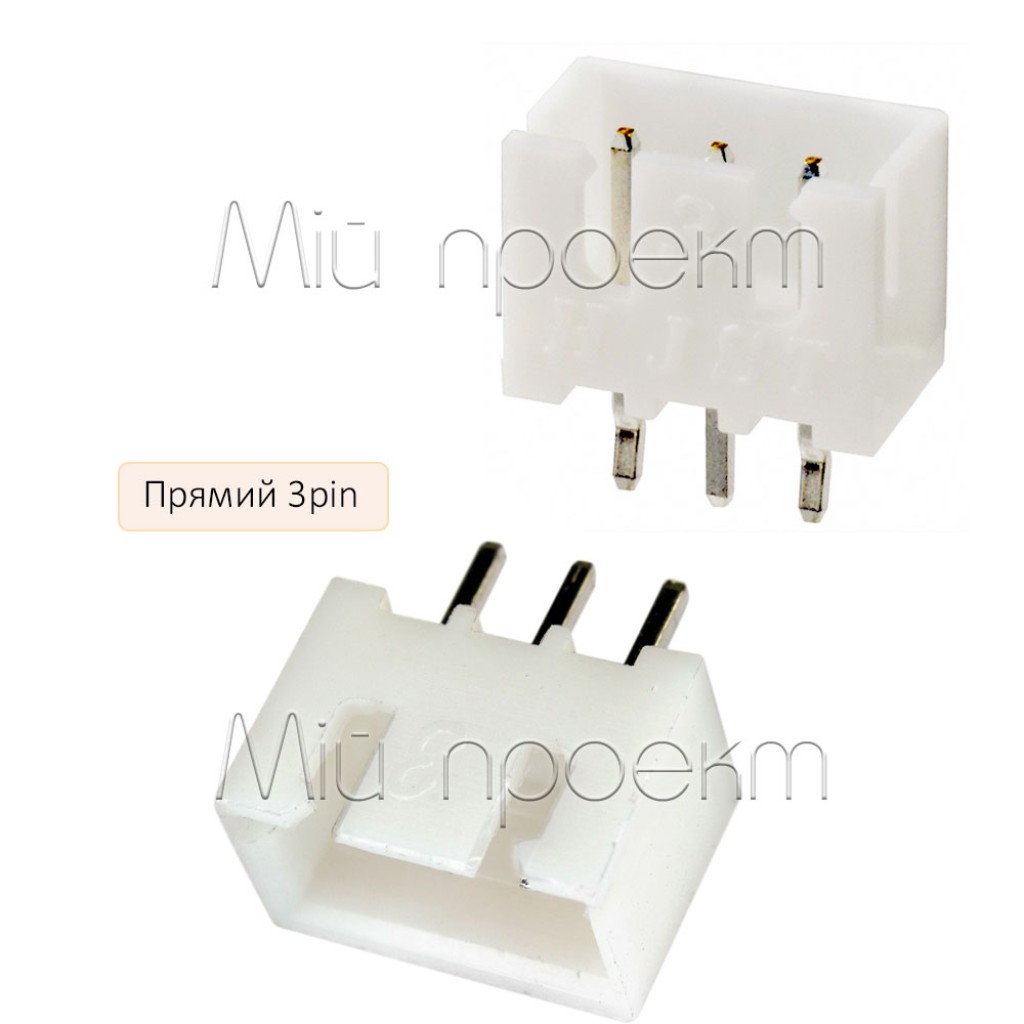

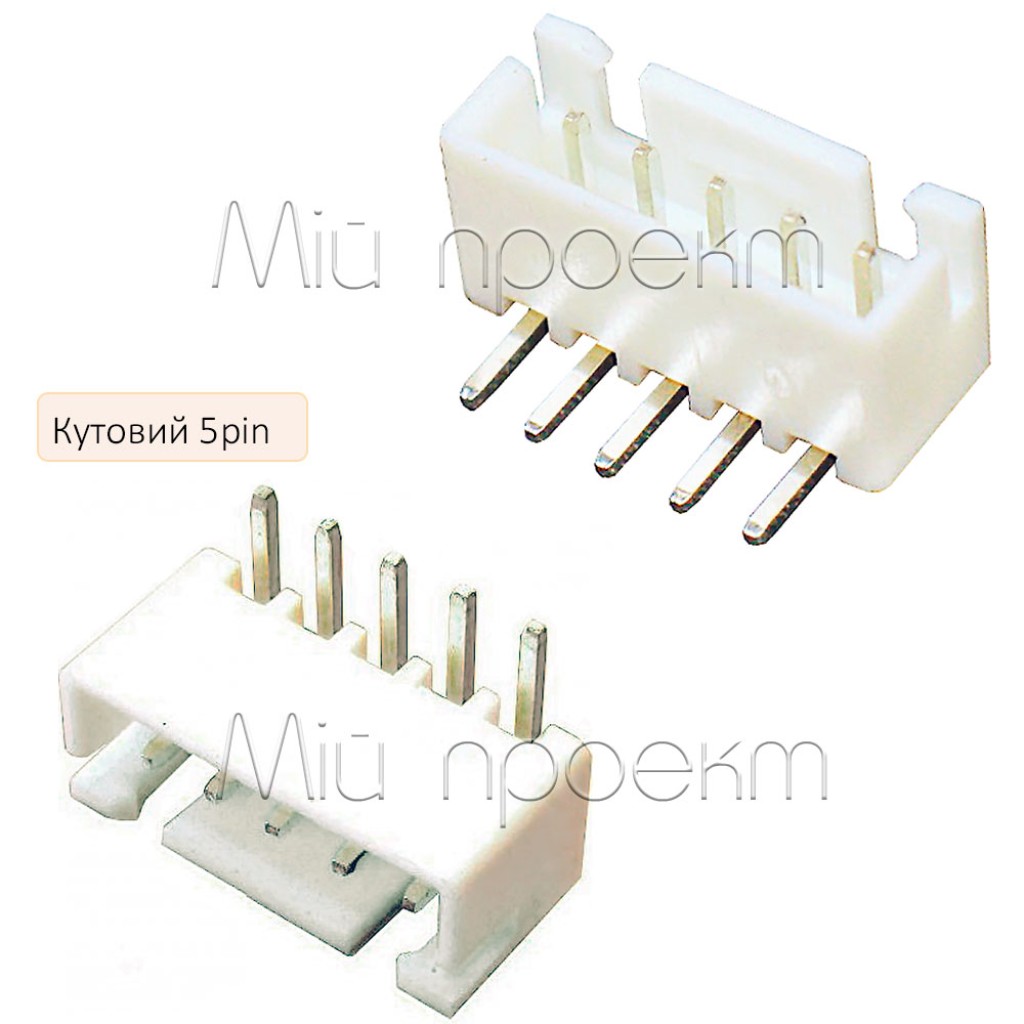

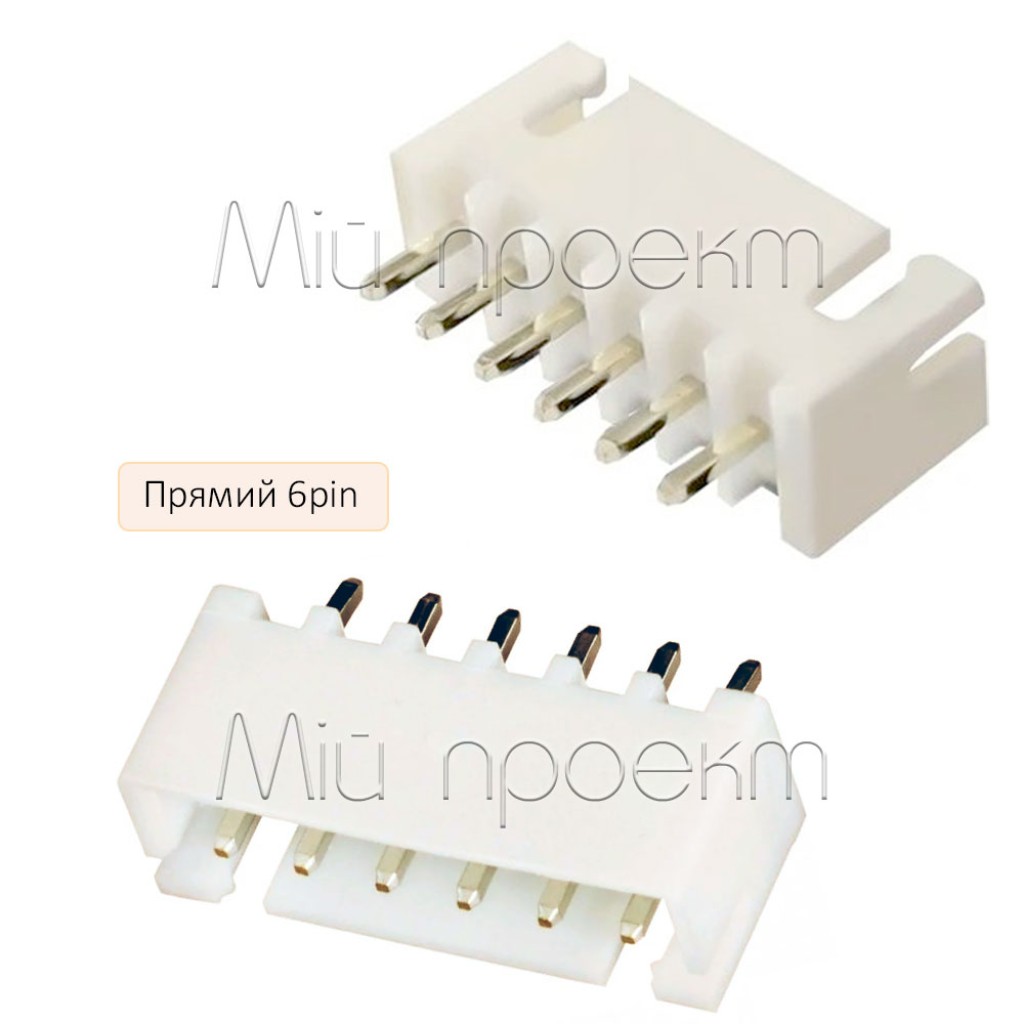

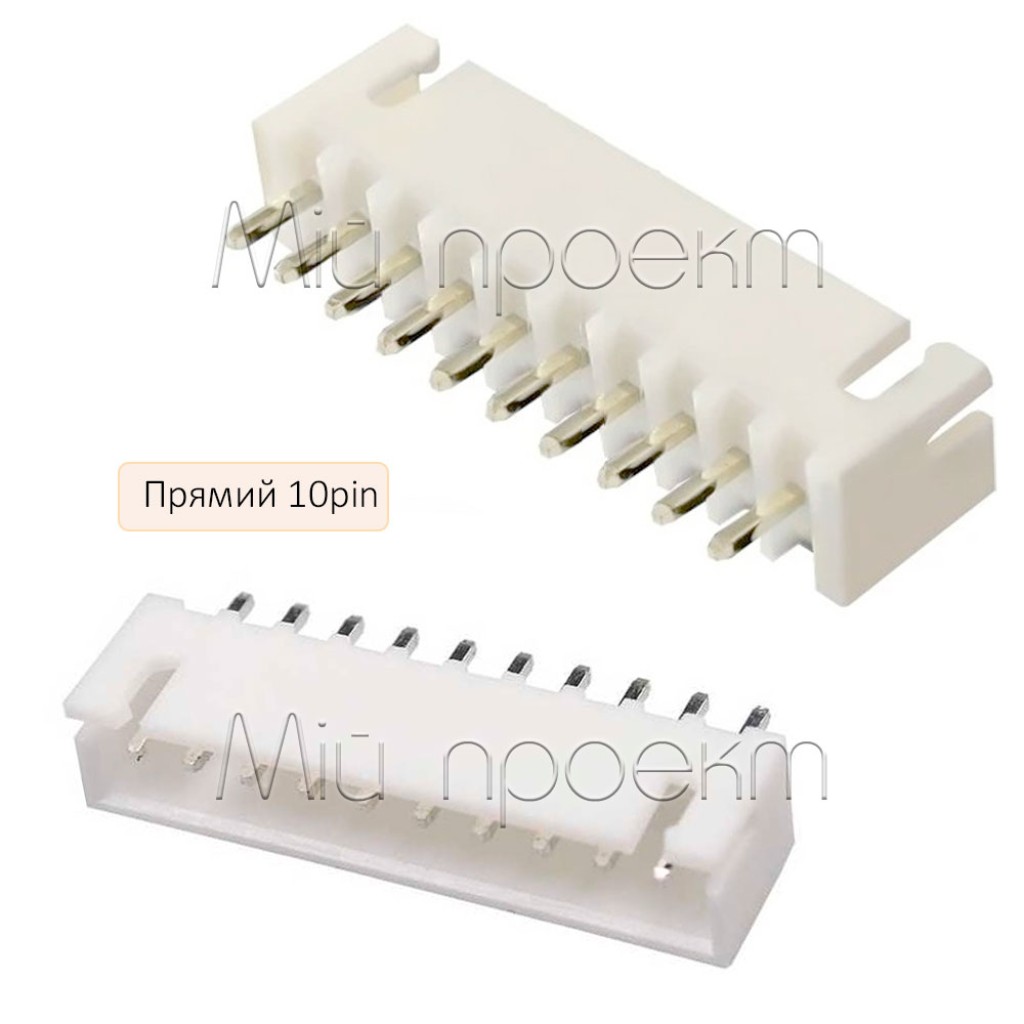

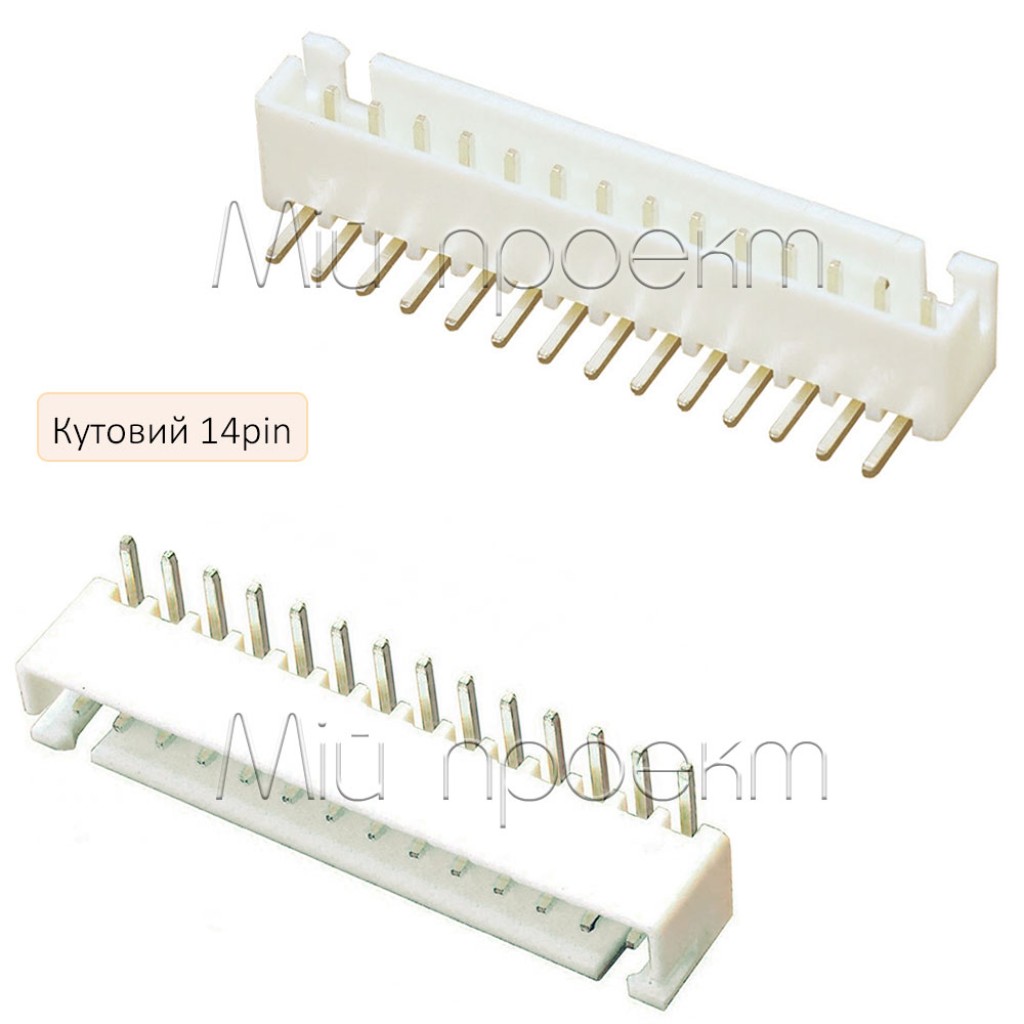

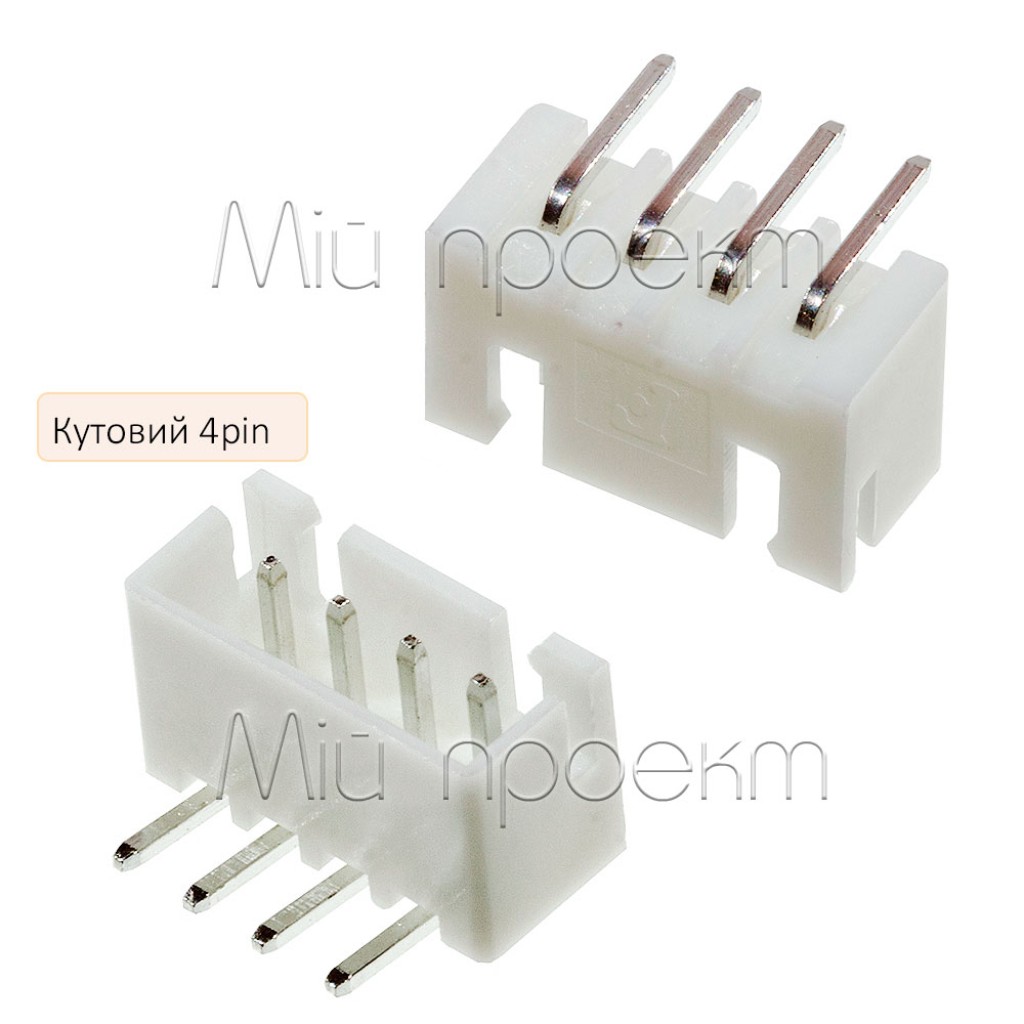

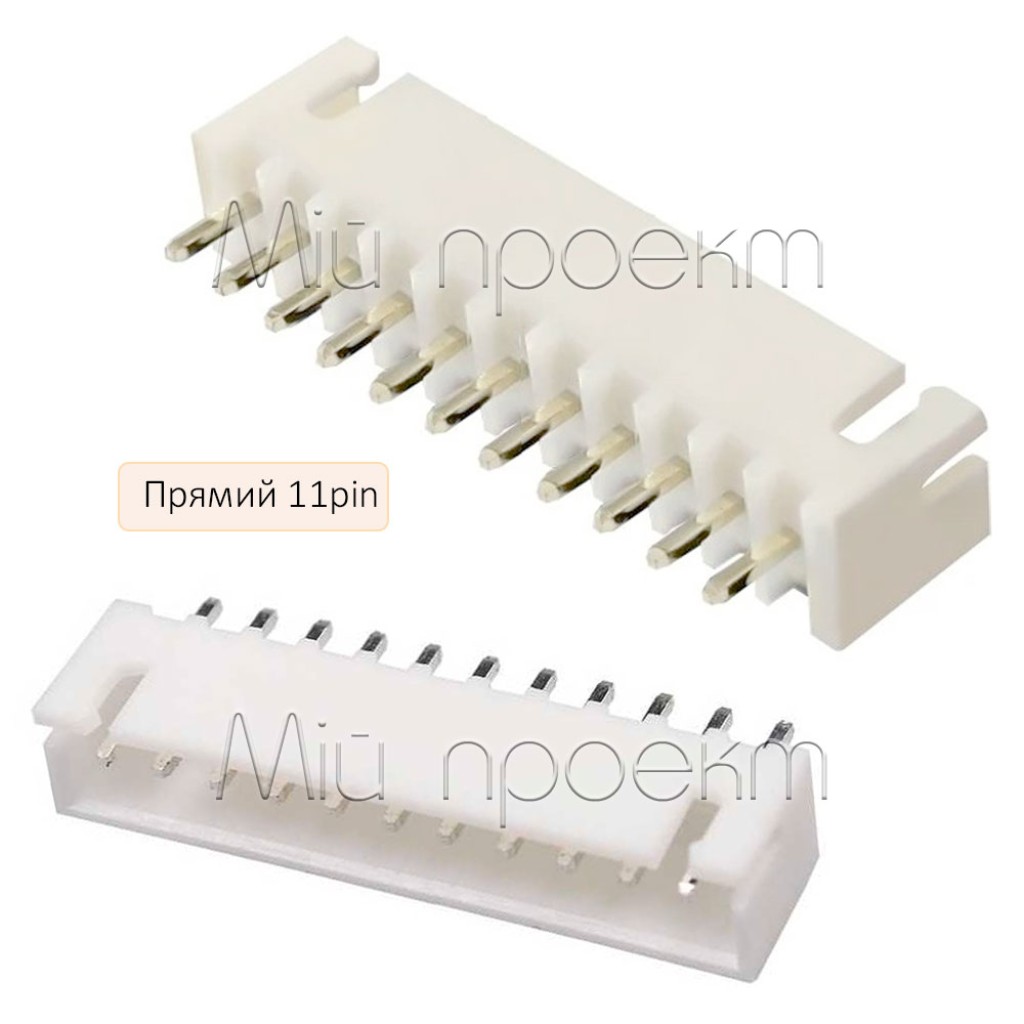

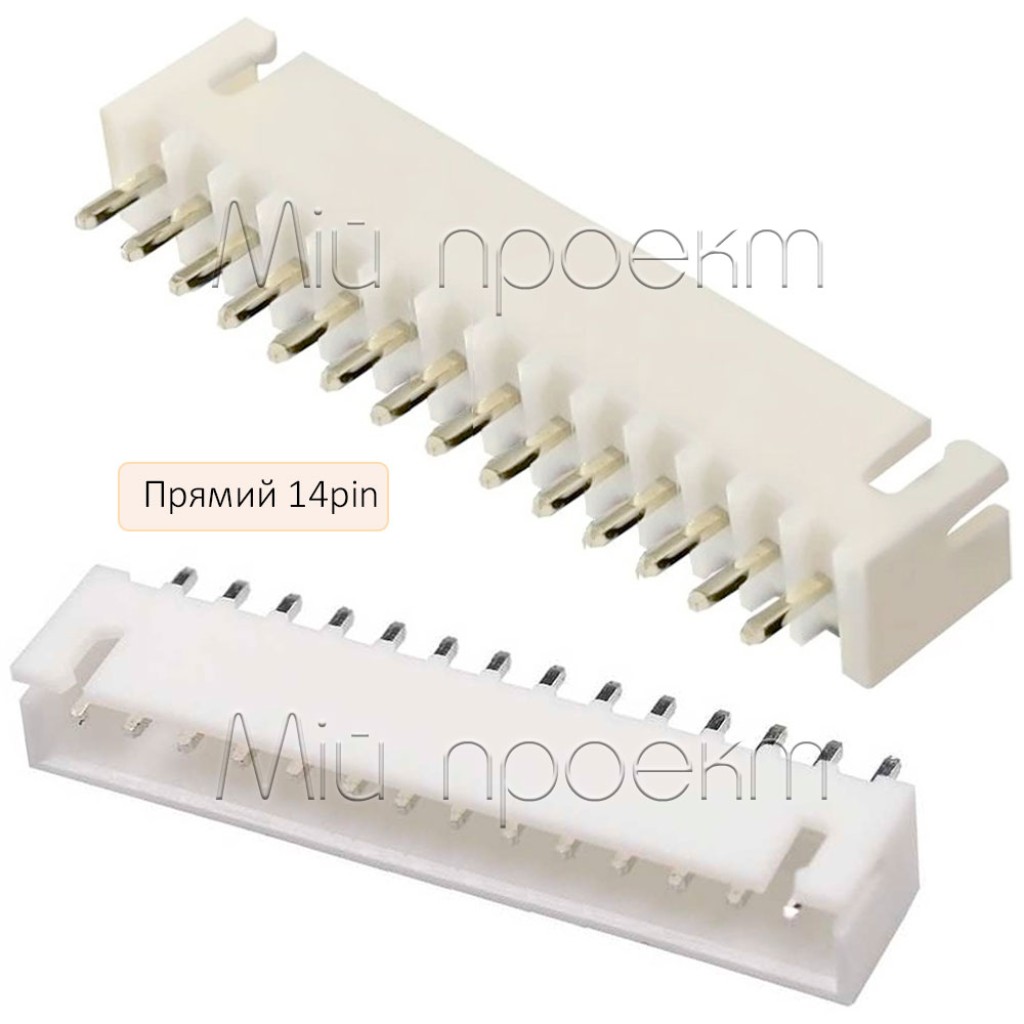

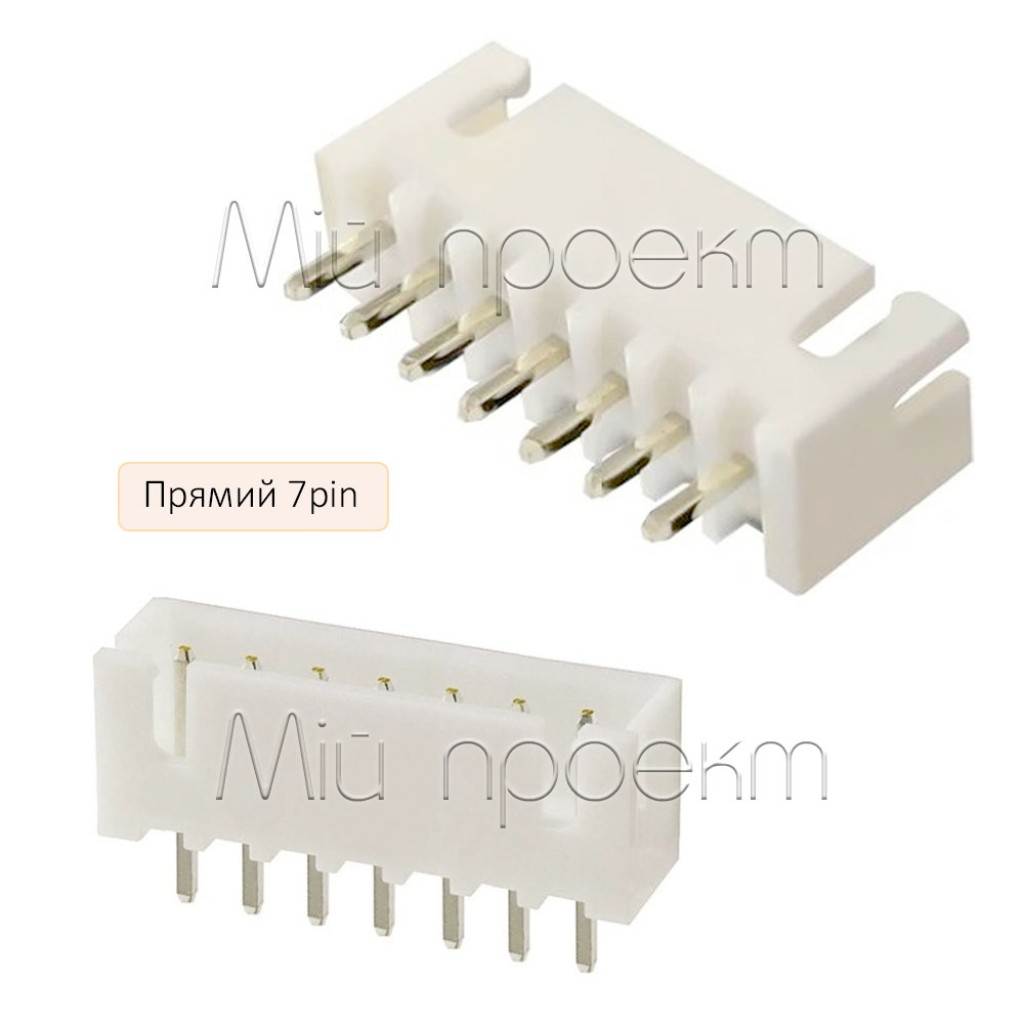

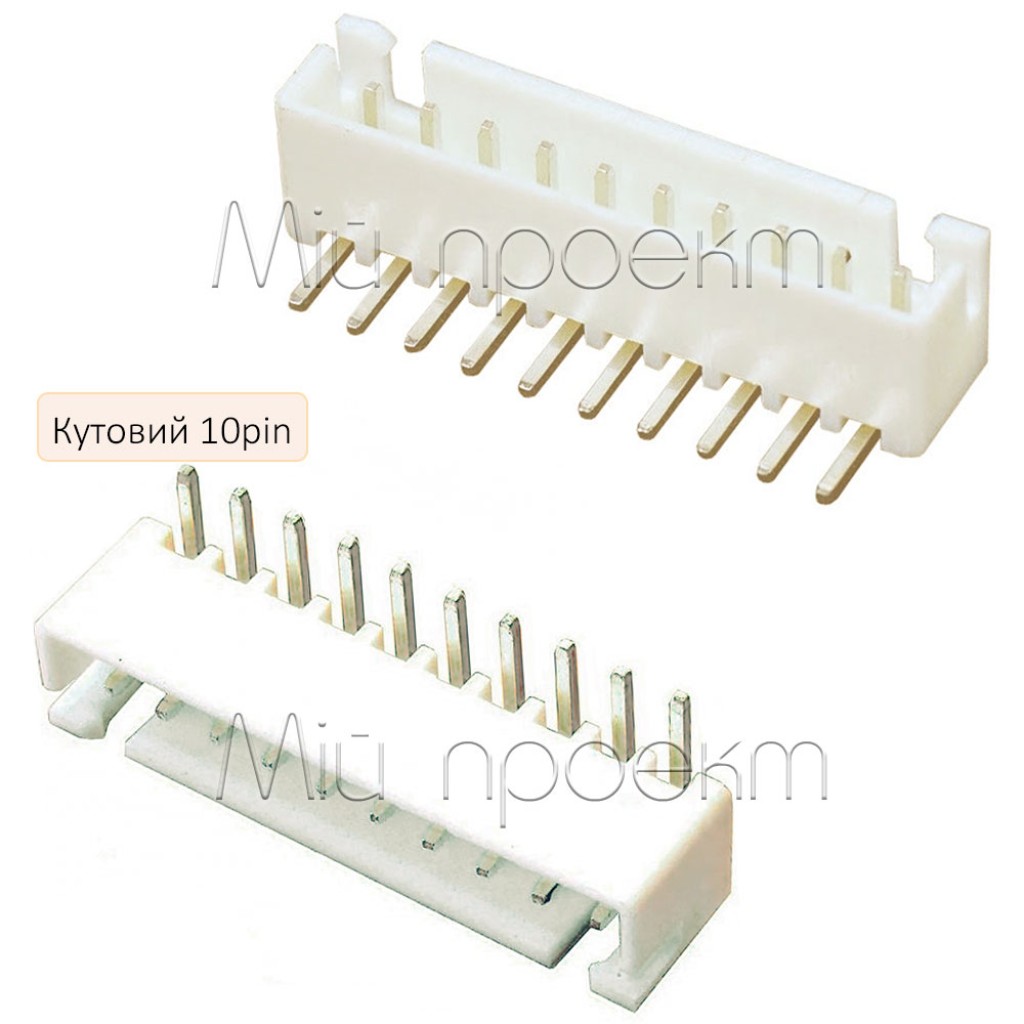

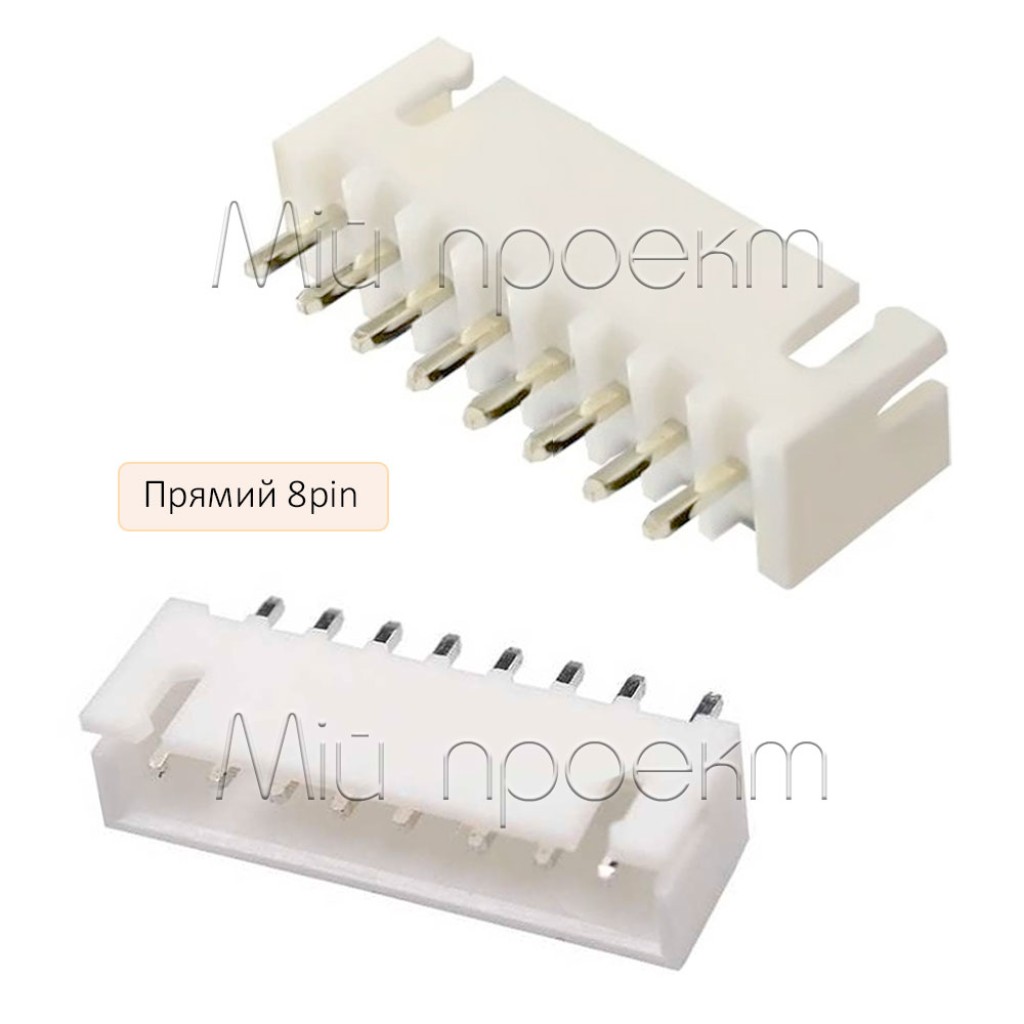

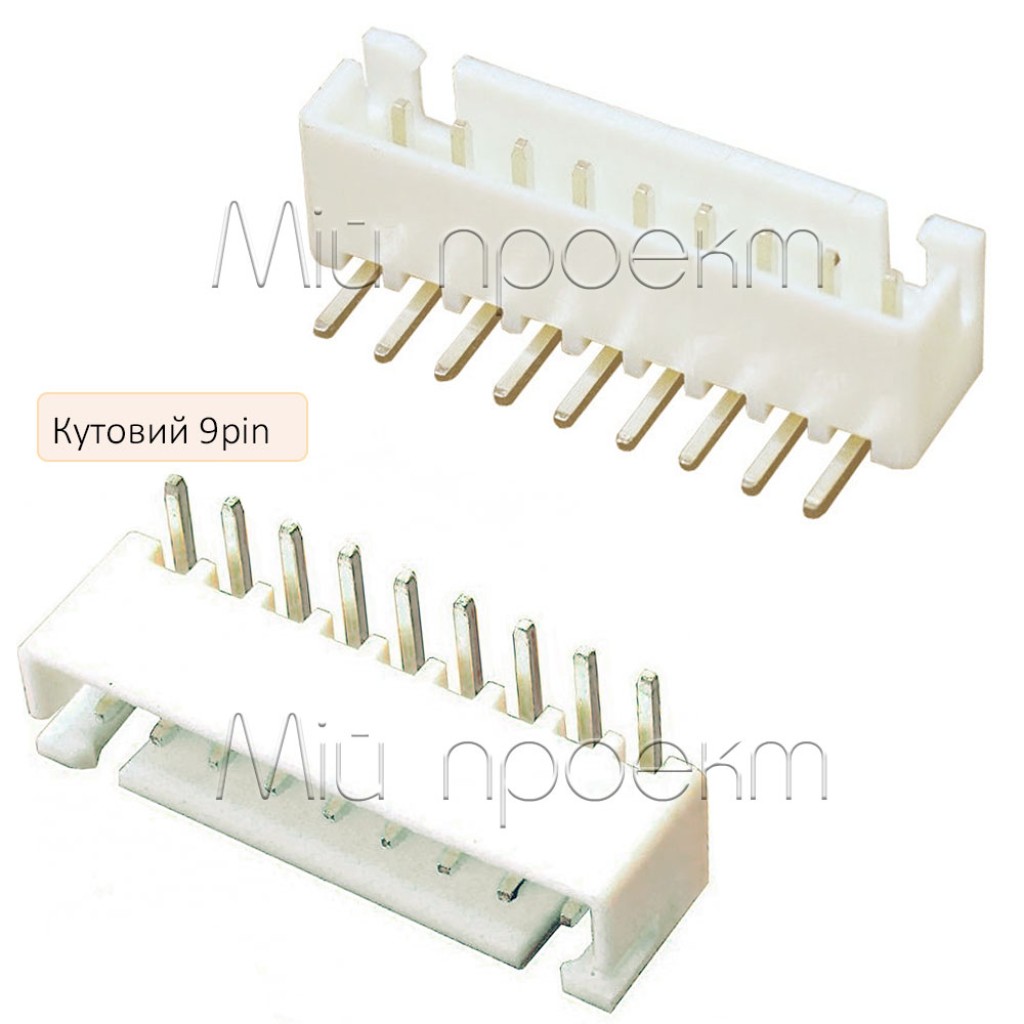

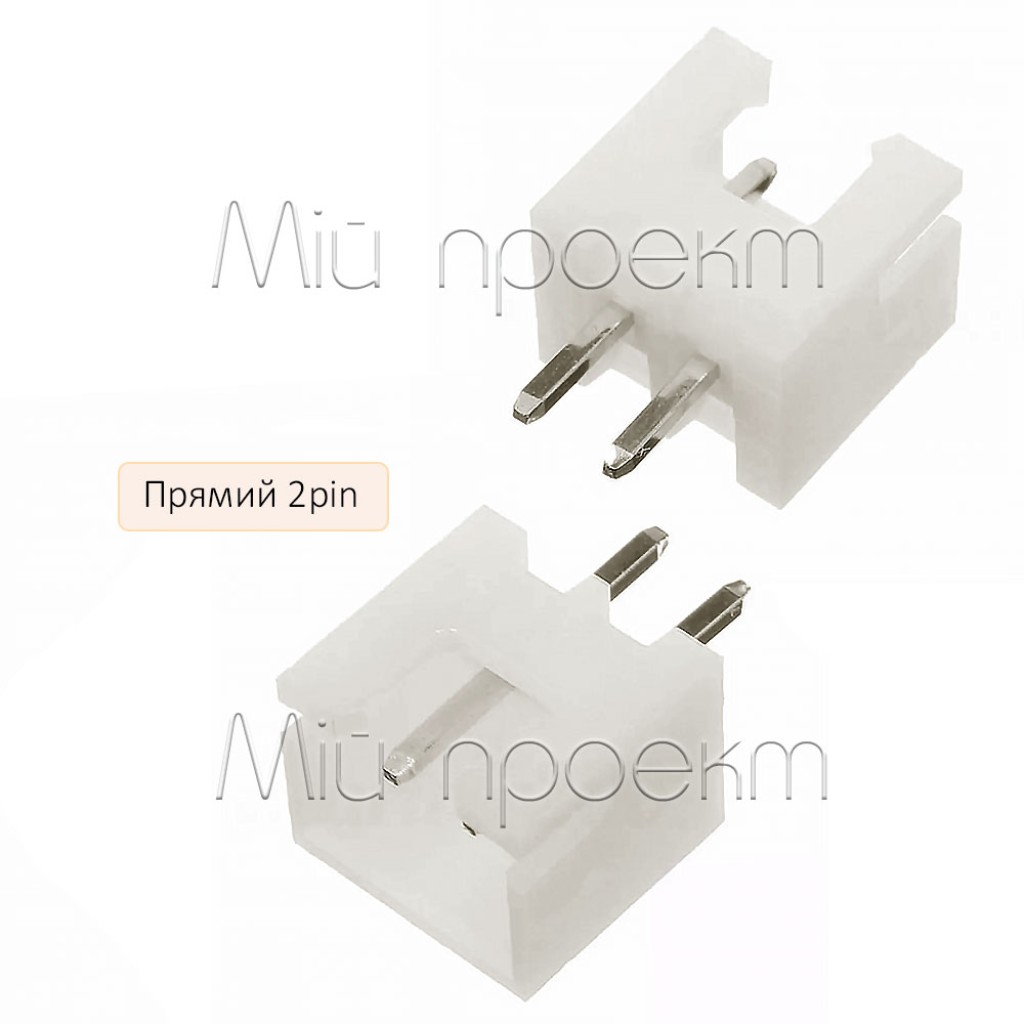

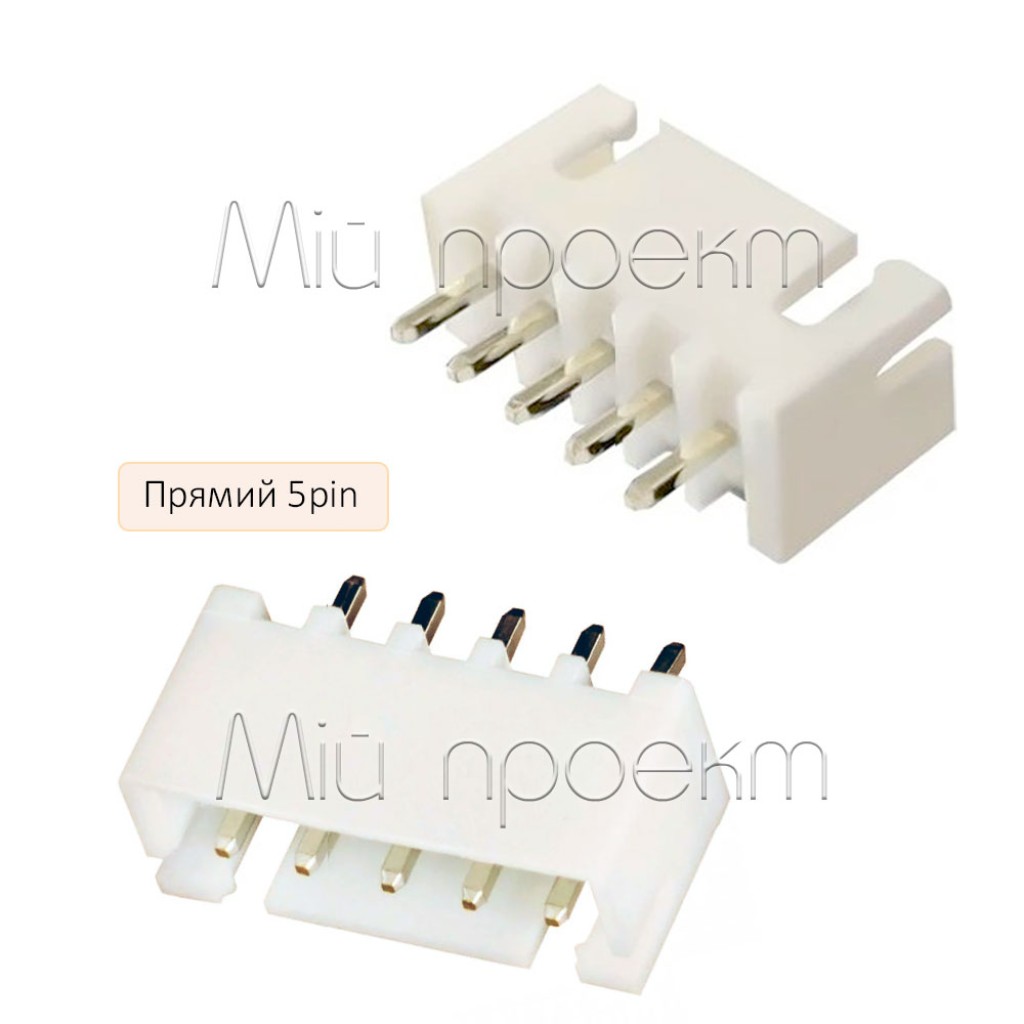

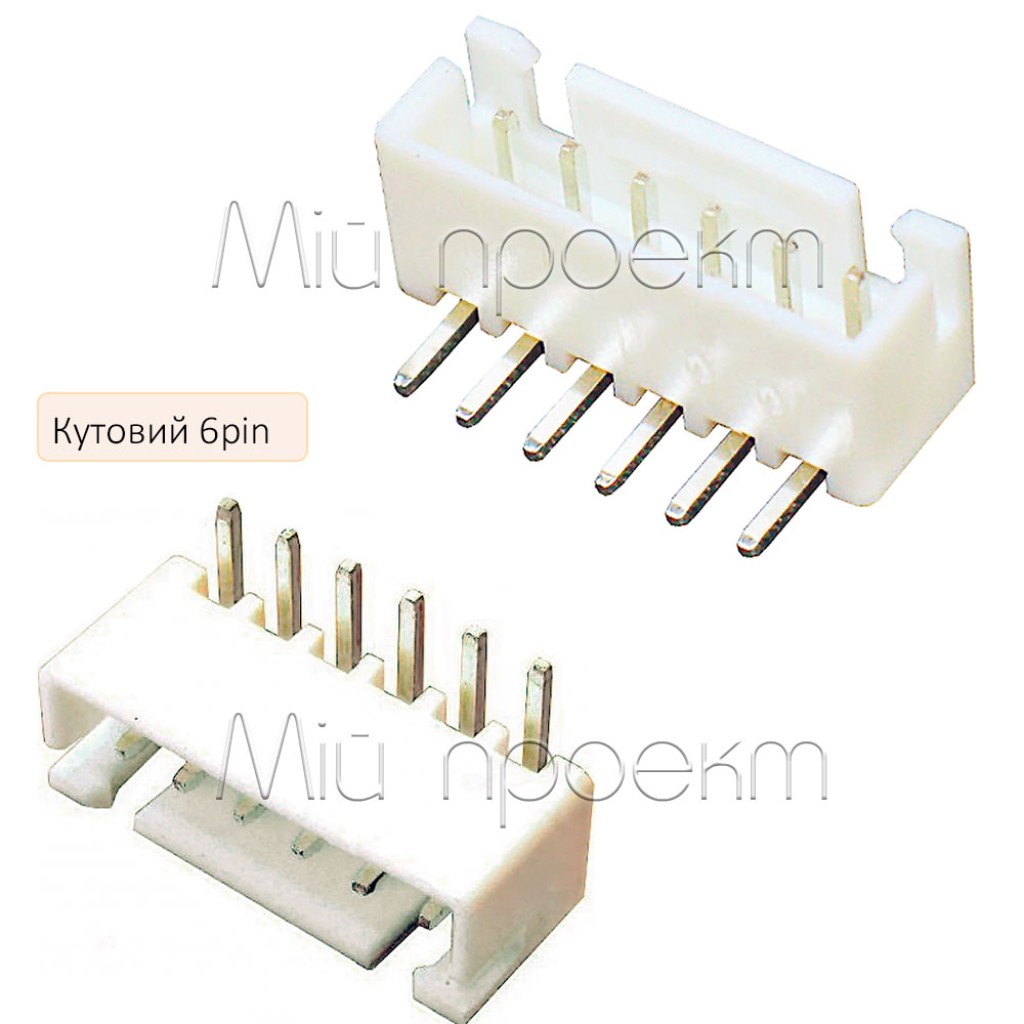

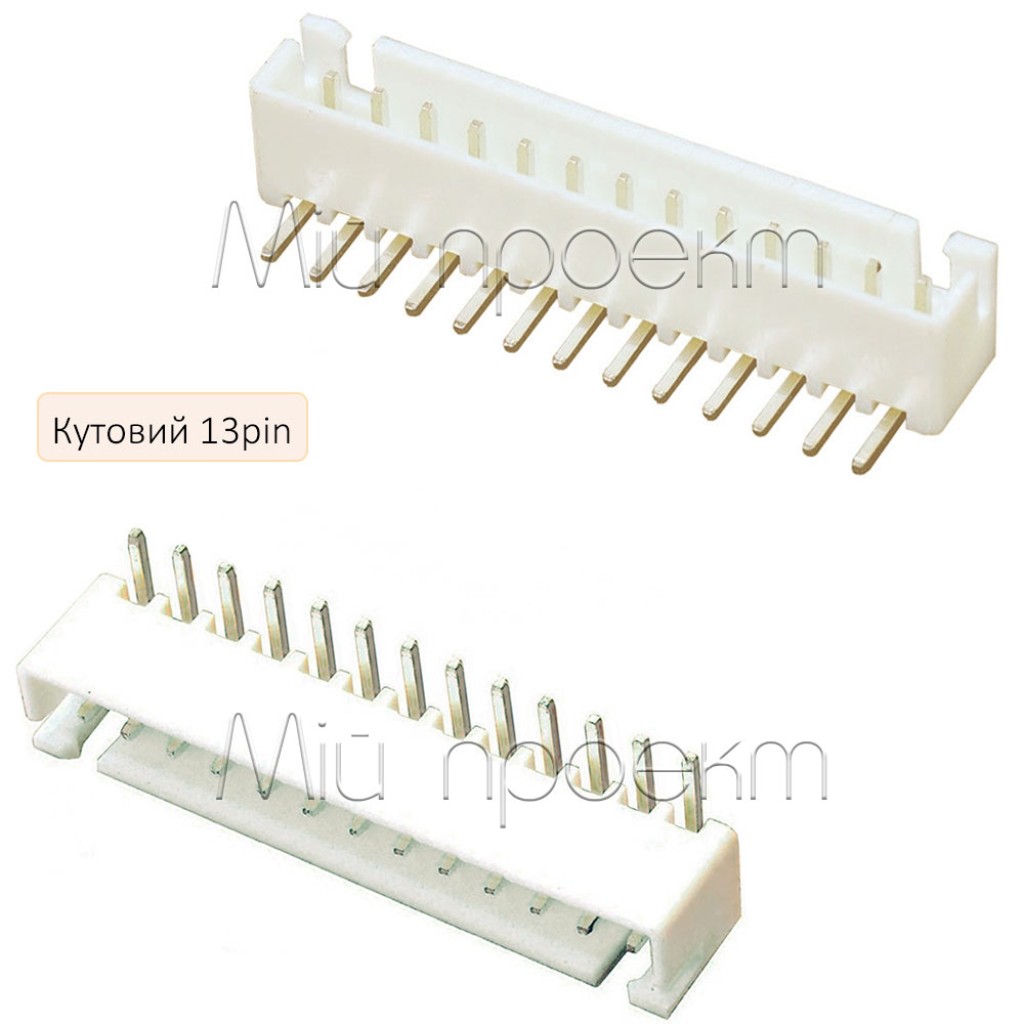

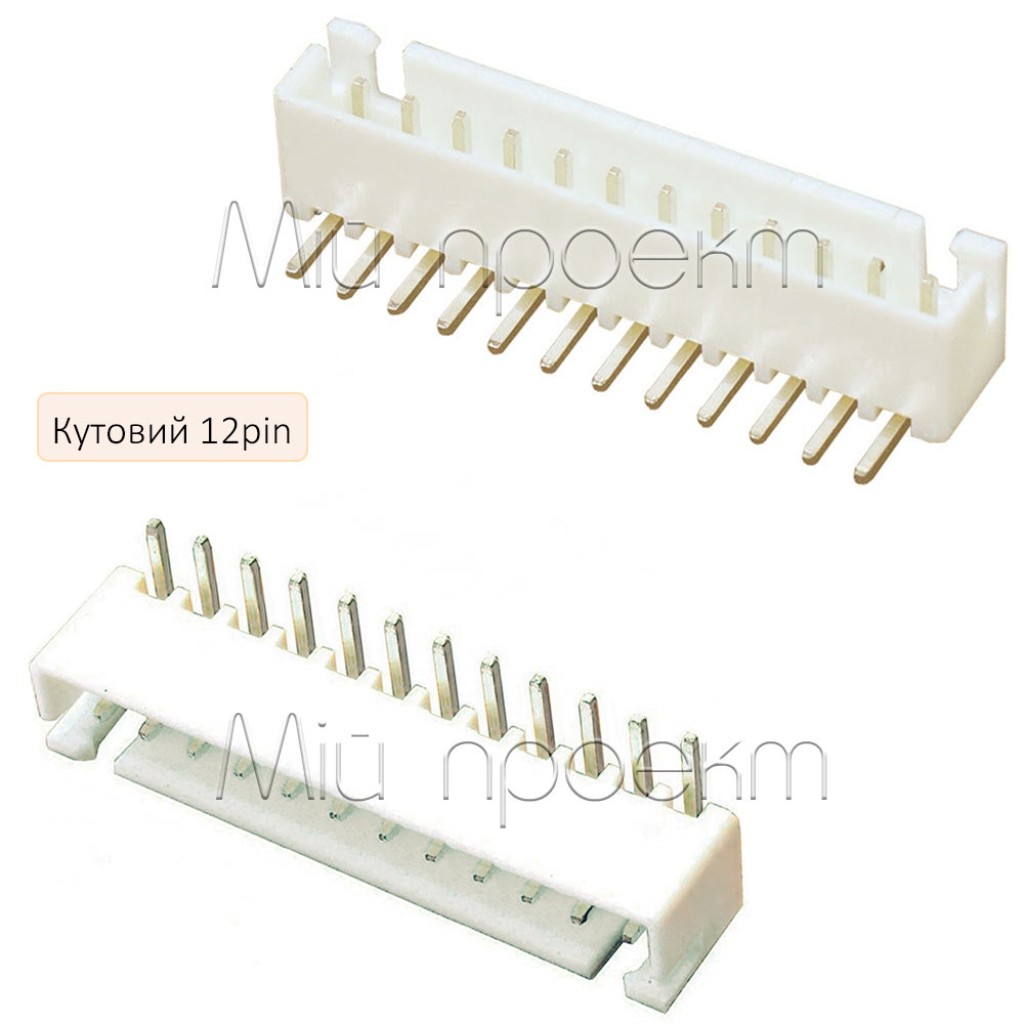

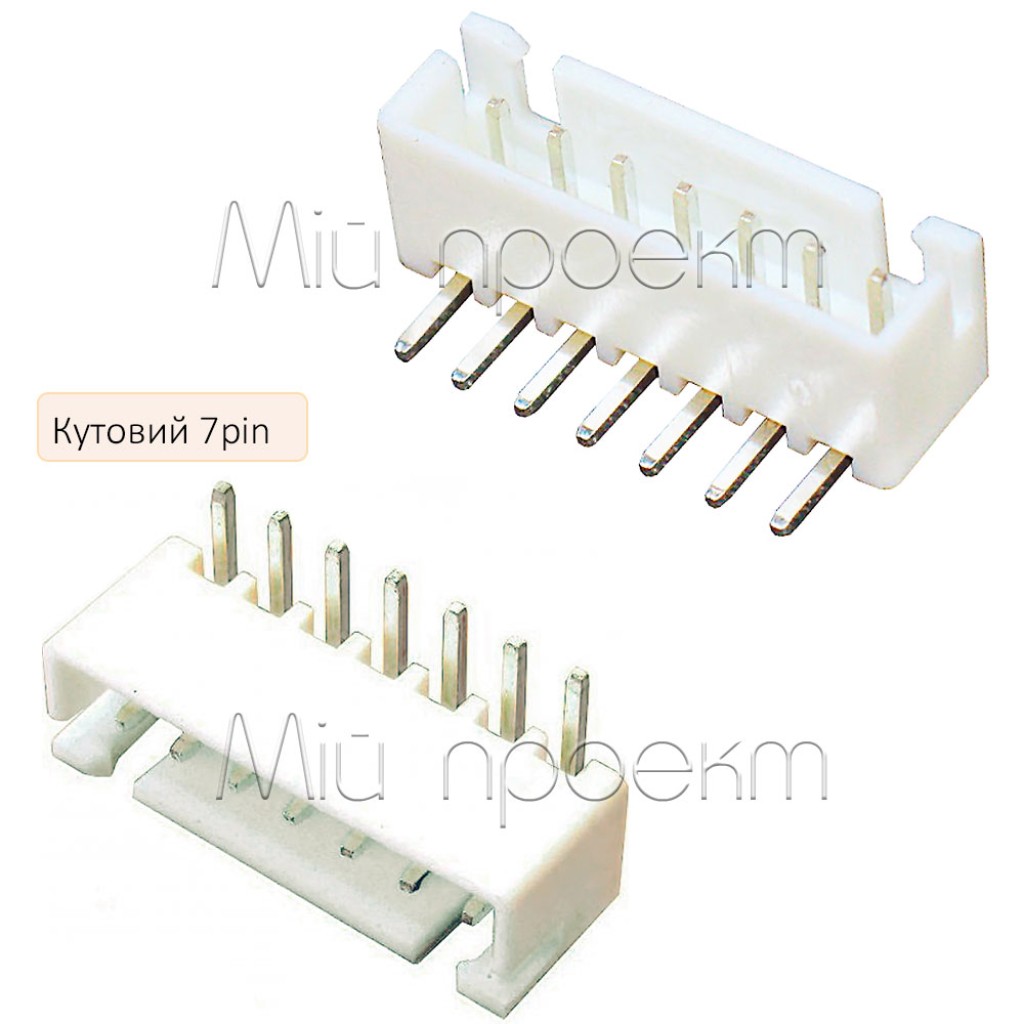

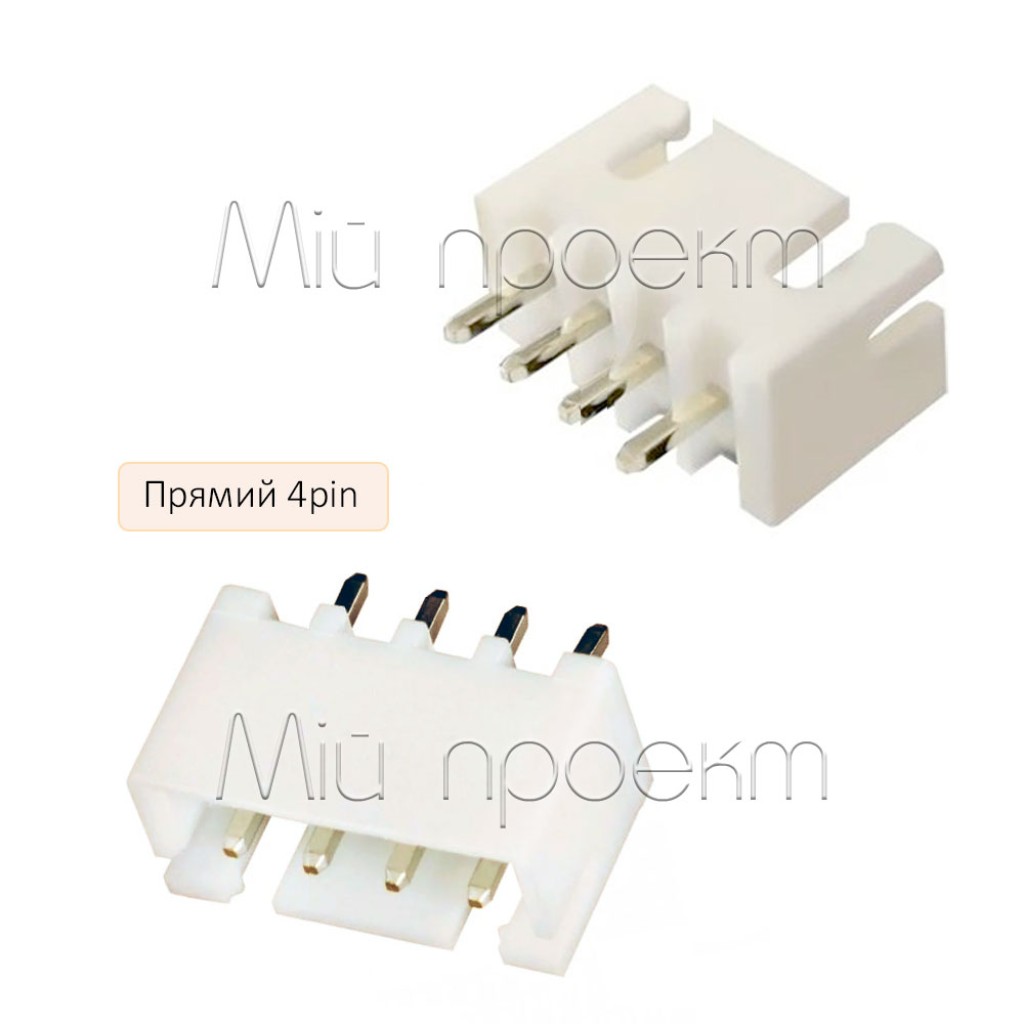

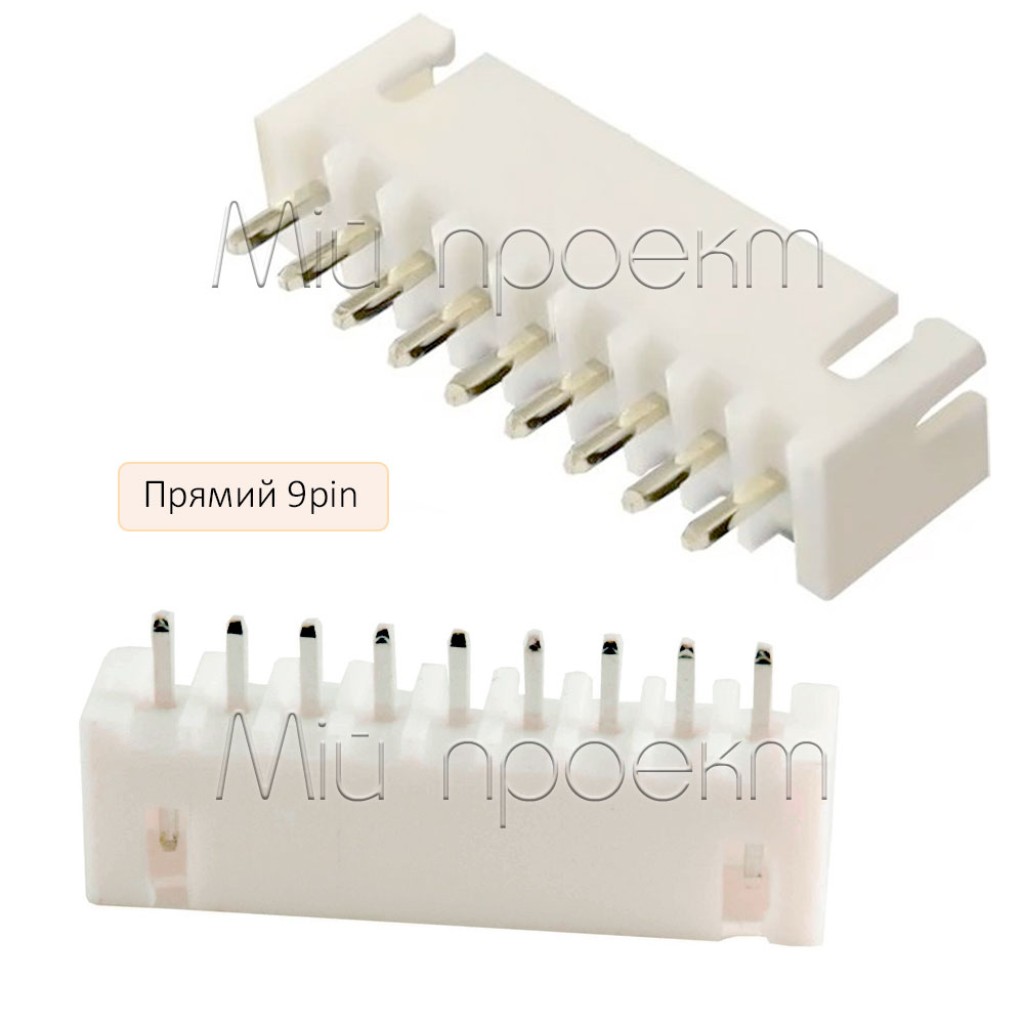

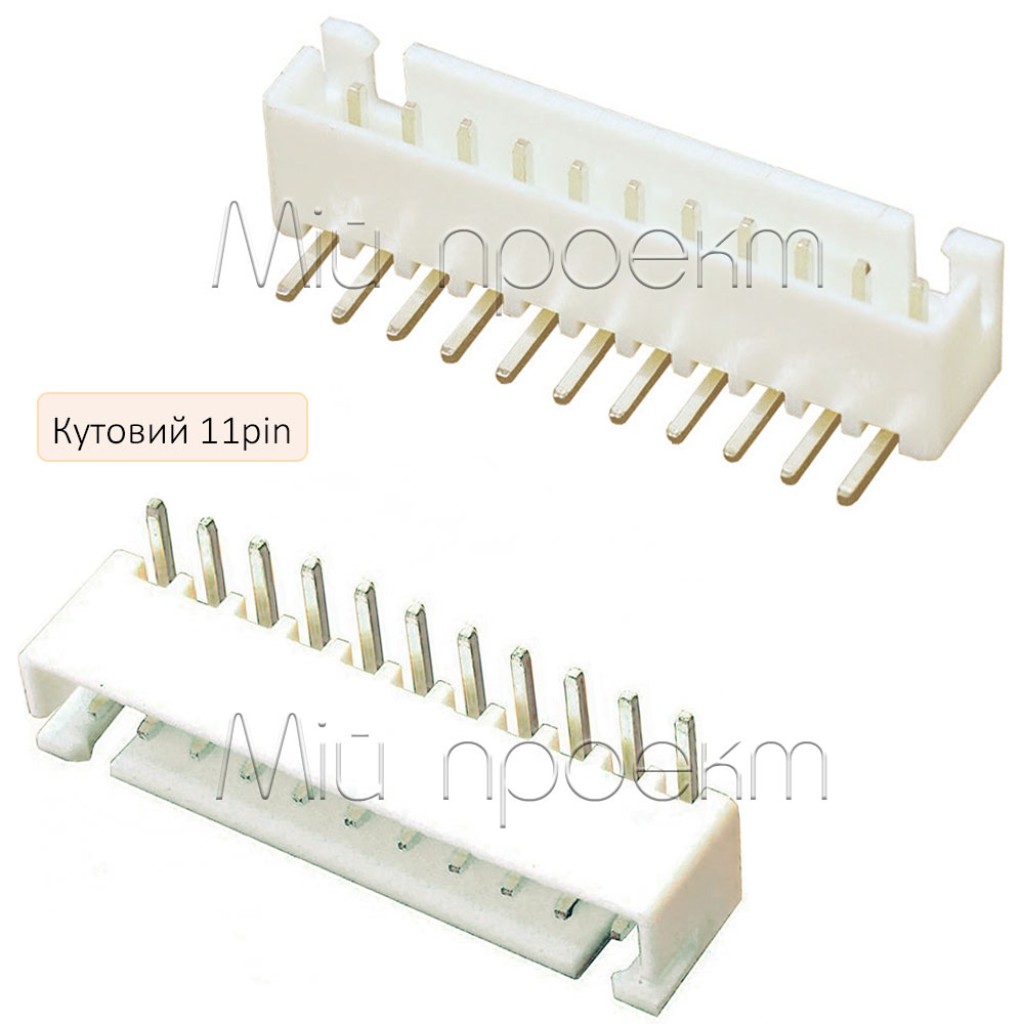

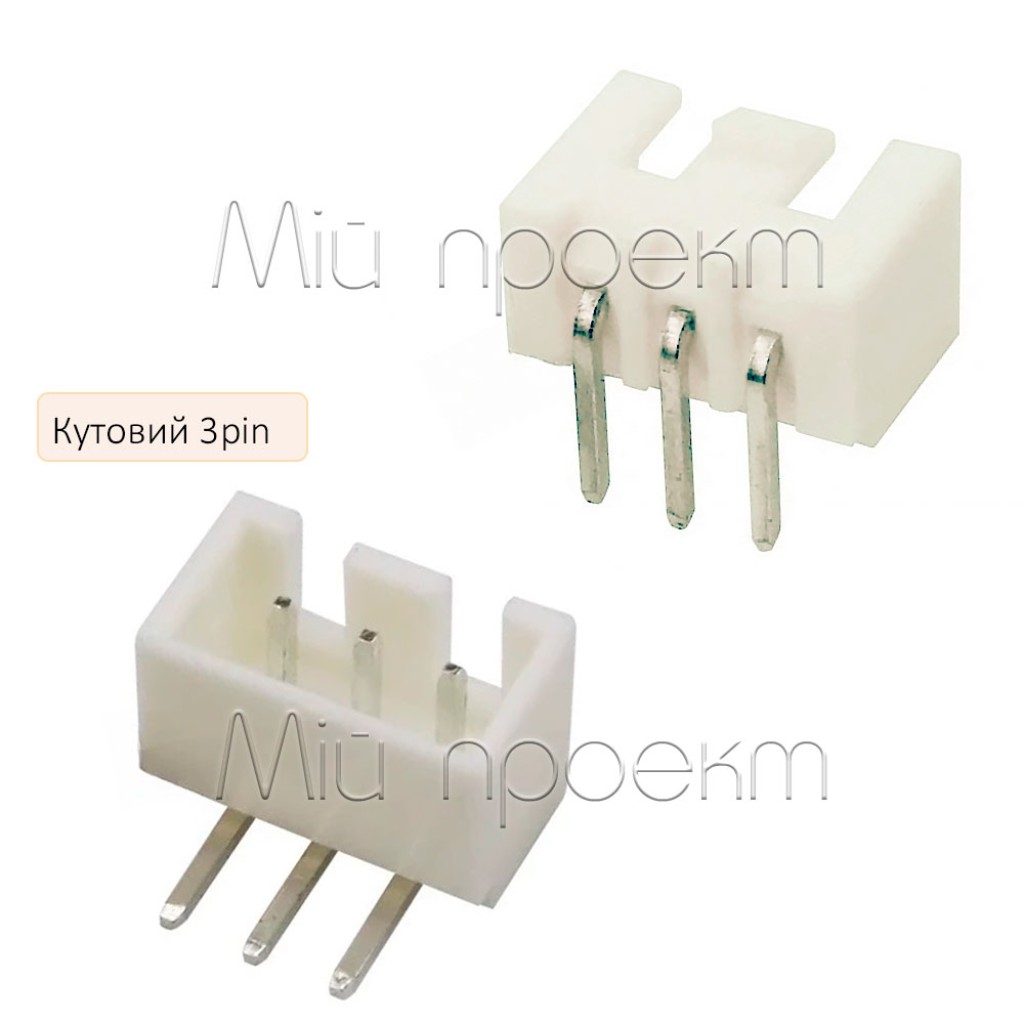

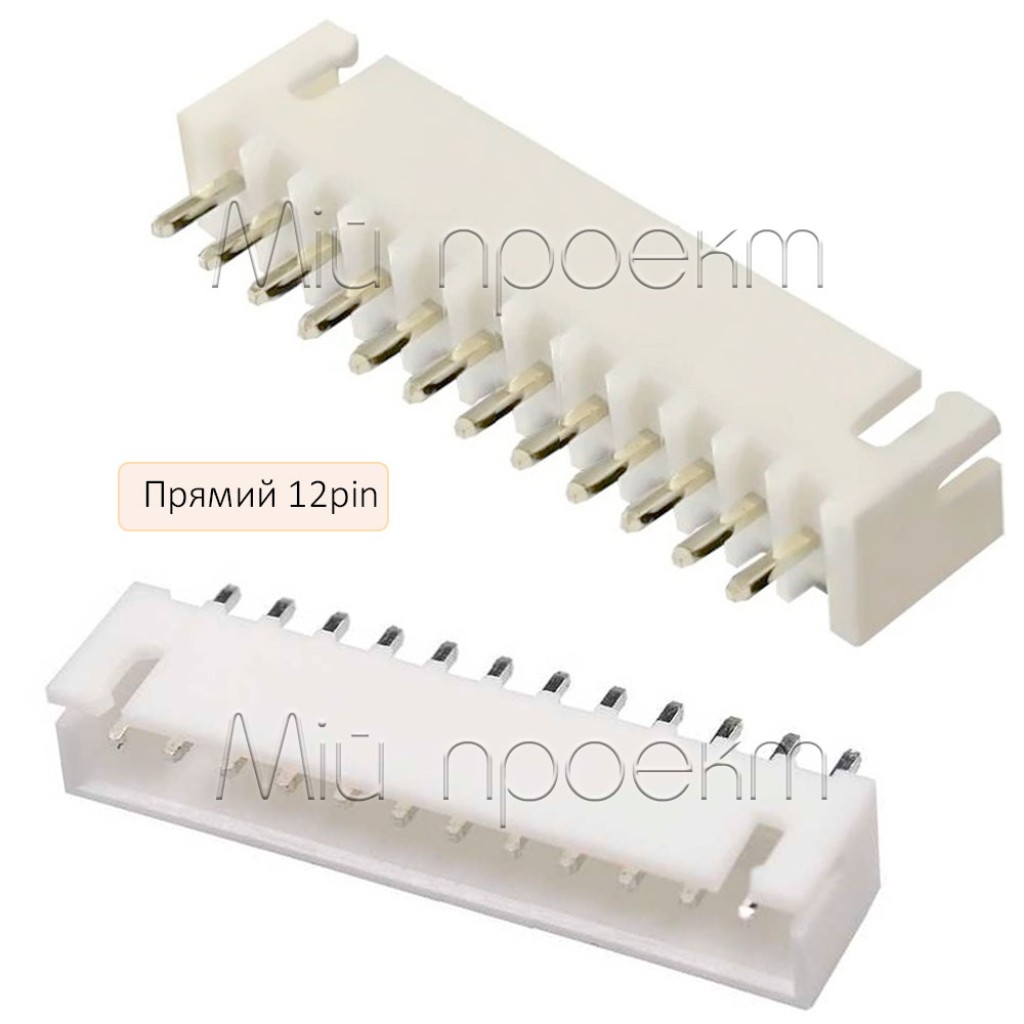

Прямое и угловое исполнение

Прямой разъём направляет кабельную часть перпендикулярно плате и подходит, когда над платой достаточно места. Угловое исполнение 90° позволяет подводить кабель сбоку, что удобнее возле края платы или в невысоком корпусе. Ориентацию нужно выбрать до разводки платы, чтобы корпус разъёма и направление выхода кабеля не мешали соседним компонентам.

Совместимость XH2.54 и JST XH

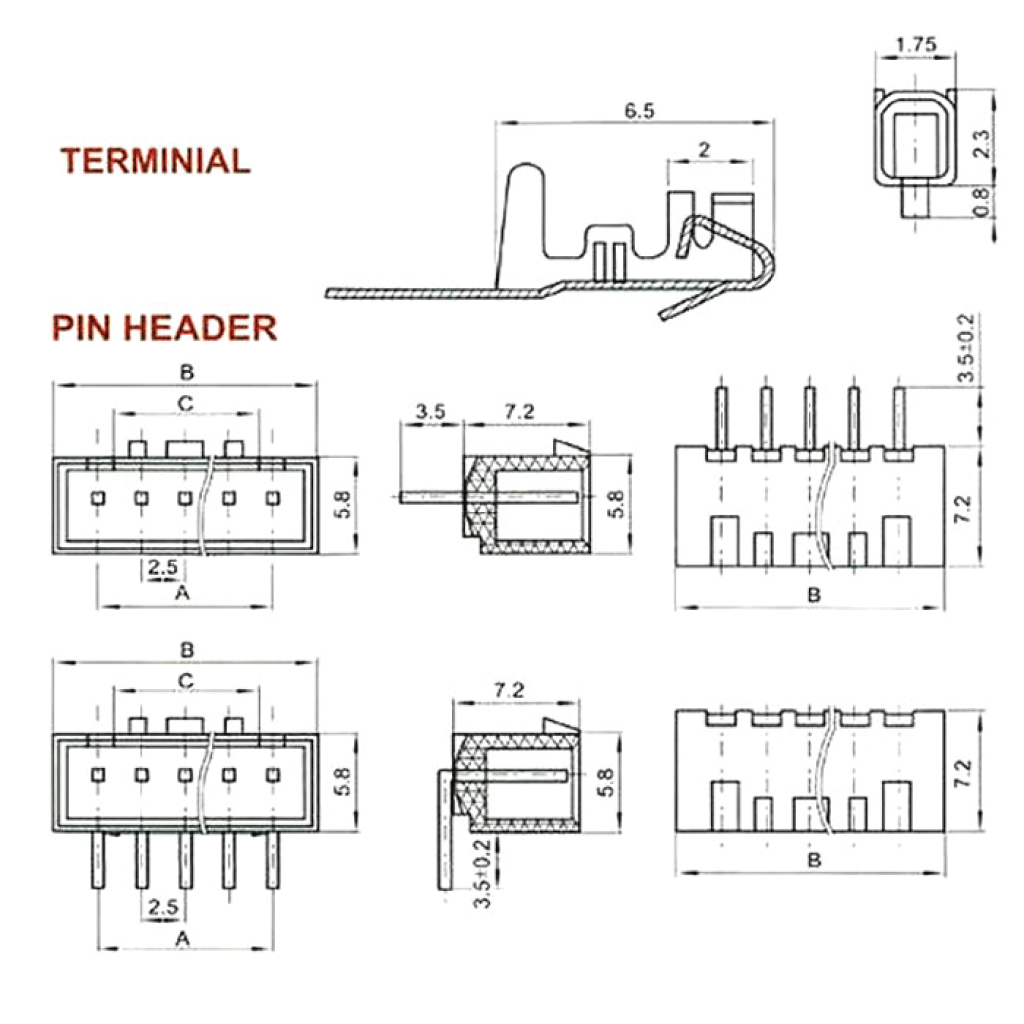

Разъём имеет каталожный формат XH2.54. Оригинальная серия JST XH использует номинальный шаг 2,5 мм и определённую геометрию корпусов и штыревых частей.^[1] Для замены разъёма или сборки пары сравните не только число в названии, но и фактический посадочный шаблон, количество позиций, профиль корпуса, направляющие и ключи. Обычная штыревая гребёнка 2,54 мм также не является автоматически совместимой кабельной частью.

Нагрузка готового соединения

Значения до 3 А и до 250 В являются максимальными параметрами разъёма, а не универсальным рабочим режимом любой сборки. Допустимую нагрузку определяет самый слабый элемент: штыревая и кабельная части, провод, обжим, пайка, дорожки платы, изоляционные зазоры и температура. Для цепи питания оставляйте запас по току и проверяйте нагрев готового соединения в фактических условиях работы.

Подойдёт / не подойдёт

Подойдёт

для съёмного подключения питания или сигналов к печатной плате;
для платы, рассчитанной на соответствующий посадочный шаблон XH2.54;
для кабельной части с таким же количеством контактов, совместимым корпусом и ключами;
для прямого или бокового вывода кабеля в зависимости от выбранной ориентации.

Не подойдёт

как универсальная замена любого разъёма с шагом около 2,5 или 2,54 мм;
для кабелей Dupont, PH, GH, VH, SM и других серий без соответствующей кабельной части;
для готовой платы с другим расположением отверстий, профилем корпуса или направлением ключа;
для прямого подключения сетевого напряжения только на основании значения 250 В.

Примеры применения

Съёмное подключение модуля

Разъём можно установить на плате управления для подключения датчика, индикатора, вентилятора или другого низковольтного узла. Количество контактов выбирают по числу необходимых линий, а напряжение, ток и распиновку — по схемам обоих устройств.

Внутренний кабельный жгут

Прямое исполнение удобно для подключения сверху, а угловое 90° — для прокладки кабеля вдоль платы или возле стенки корпуса. Перед монтажом нужно проверить наличие свободного места для корпуса кабельной части и изгиба проводов.

Ремонт или замена разъёма

XH2.54 можно использовать для замены повреждённой штыревой части, если полностью совпадают количество позиций, посадочные отверстия, геометрия корпуса, ключи и распиновка.

Монтаж и подключение

Выберите конфигурацию
Определите необходимое количество контактов и направление выхода кабеля: прямое или угловое 90°. Сверьте посадочные отверстия платы с фактической геометрией выбранного разъёма.
Проверьте ориентацию
До пайки сопоставьте первый контакт, ключи и направление кабельной части со схемой платы. После монтажа изменить ориентацию без выпаивания не получится.
Припаяйте к плате
Установите корпус без перекоса и выполните пайку, не перегревая пластик. Осмотрите каждое соединение и убедитесь в отсутствии перемычек между соседними контактами.
Проверьте перед включением
Прозвоните линии мультиметром, проверьте полярность и распиновку кабельной части, а также отсутствие короткого замыкания. Первый запуск выполняйте с ограничением тока, если это допускает схема устройства.

Ограничения и безопасность

Проверьте полярность и распиновку

Корпус разъёма не задаёт универсального назначения контактов. Ошибочная полярность или переставленные линии питания и сигнальные линии могут повредить подключённые устройства.

Не переносите максимальные номиналы на всю сборку

Ток до 3 А и напряжение до 250 В не гарантируются для любого провода, кабельной части, обжима или платы. Ограничивайте рабочий режим по самому слабому компоненту и фактическому нагреву соединения.

Не используйте в сетевых цепях без полного проектирования защиты

Для сетевого напряжения необходимы подтверждённые изоляционные и воздушные зазоры на плате, соответствующие провод и кабельная часть, корпус, предохранительная защита и соблюдение требований конкретного устройства. Одного номинала разъёма недостаточно.

Не соединяйте несовместимые корпуса силой

Перекос или принудительное соединение может погнуть штыри, повредить направляющие и создать нестабильный контакт. Если пара не входит свободно в правильной ориентации, повторно проверьте серию и геометрию.

FAQ

Как выбрать прямой или угловой разъём?

Прямое исполнение выбирайте для подключения перпендикулярно плате. Угловое 90° подходит, когда кабель должен выходить параллельно плате или над платой недостаточно места.

Совместим ли XH2.54 с оригинальным JST XH 2,5 мм?

Автоматически гарантировать такую совместимость нельзя. Сверьте количество контактов, фактический шаг, посадочные отверстия, профиль корпуса, направляющие и ключи ответной части.

Можно ли постоянно передавать 3 А?

3 А — максимальное значение, а не безусловный длительный режим. Допустимый ток готового соединения зависит от кабельной части, провода, обжима, пайки, дорожек платы, температуры и охлаждения.

Что необходимо для полной разъёмной пары?

Необходима кабельная часть «мама» с таким же количеством позиций и совместимой геометрией. Можно взять готовый кабель или отдельно корпус, гнездовые контакты и провод для обжима.

Совместимые товары и аксессуары

Готовая кабельная часть XH2.54 «мама» на проводе, 2–12 контактов — вариант без самостоятельного обжима; перед подключением сверьте геометрию и распиновку.
Для самостоятельного изготовления кабеля выберите корпус XH2.54 на 2–14 контактов и отдельные гнездовые обжимные контакты XH-2.54. Для сборки также необходимы соответствующий провод и обжимной инструмент.

Документы и источники

JST Sales America, XH Connector, eXH.pdf, 2025 — номинальный шаг 2,5 мм, геометрия и состав оригинальной серии JST XH для проверки границ совместимости.
