Кратко о JST PH 2,00 мм на проводе

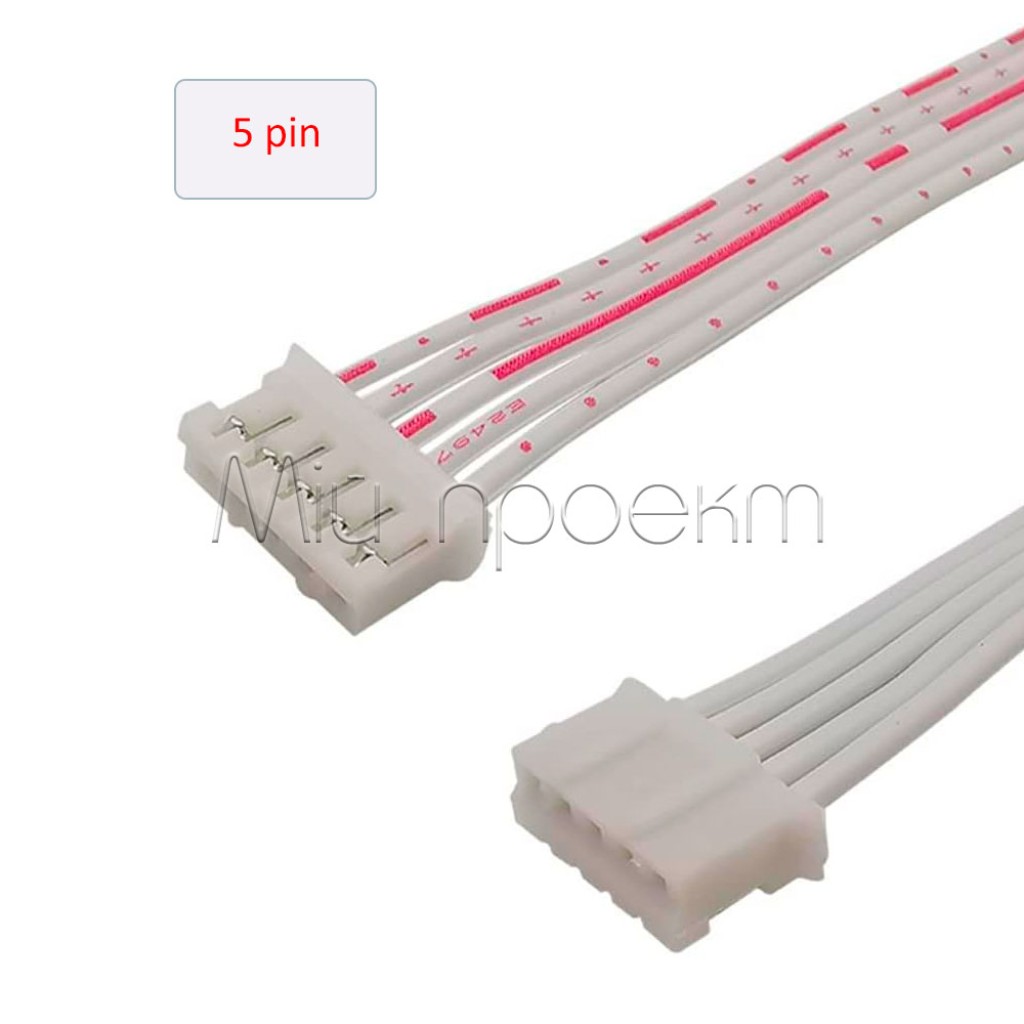

JST PH 2,00 мм — кабельная часть «мама» с проводами длиной 100 мм для разъёмного подключения питания или сигналов к соответствующей части серии PH.

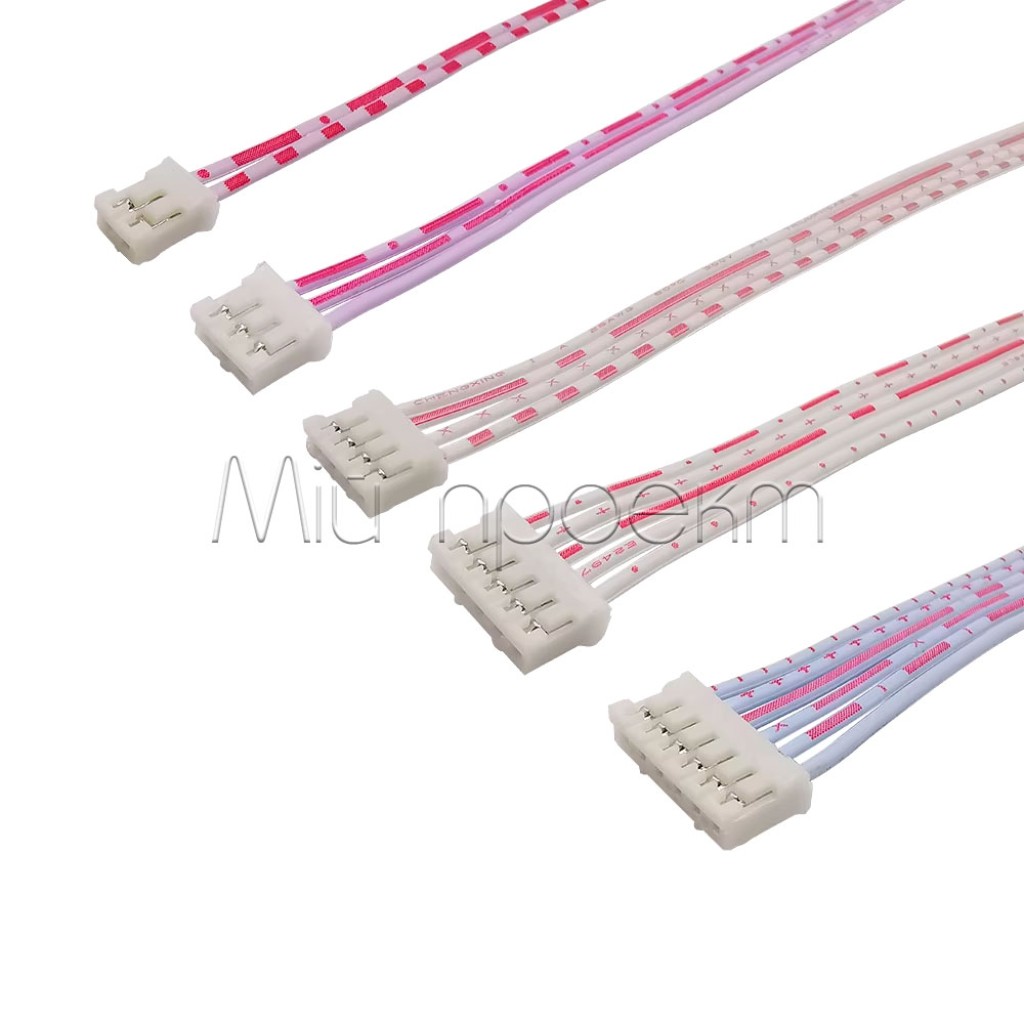

Доступны исполнения на 2, 3, 4 или 6 контактов. Перед заказом сверьте серию, шаг 2,00 мм, количество позиций, форму корпуса и распиновку: похожий внешний вид или такое же количество контактов не гарантируют совместимости.

Ключевые характеристики

Тип: JST PH, кабельная часть «мама»
Шаг контактов: 2,00 мм

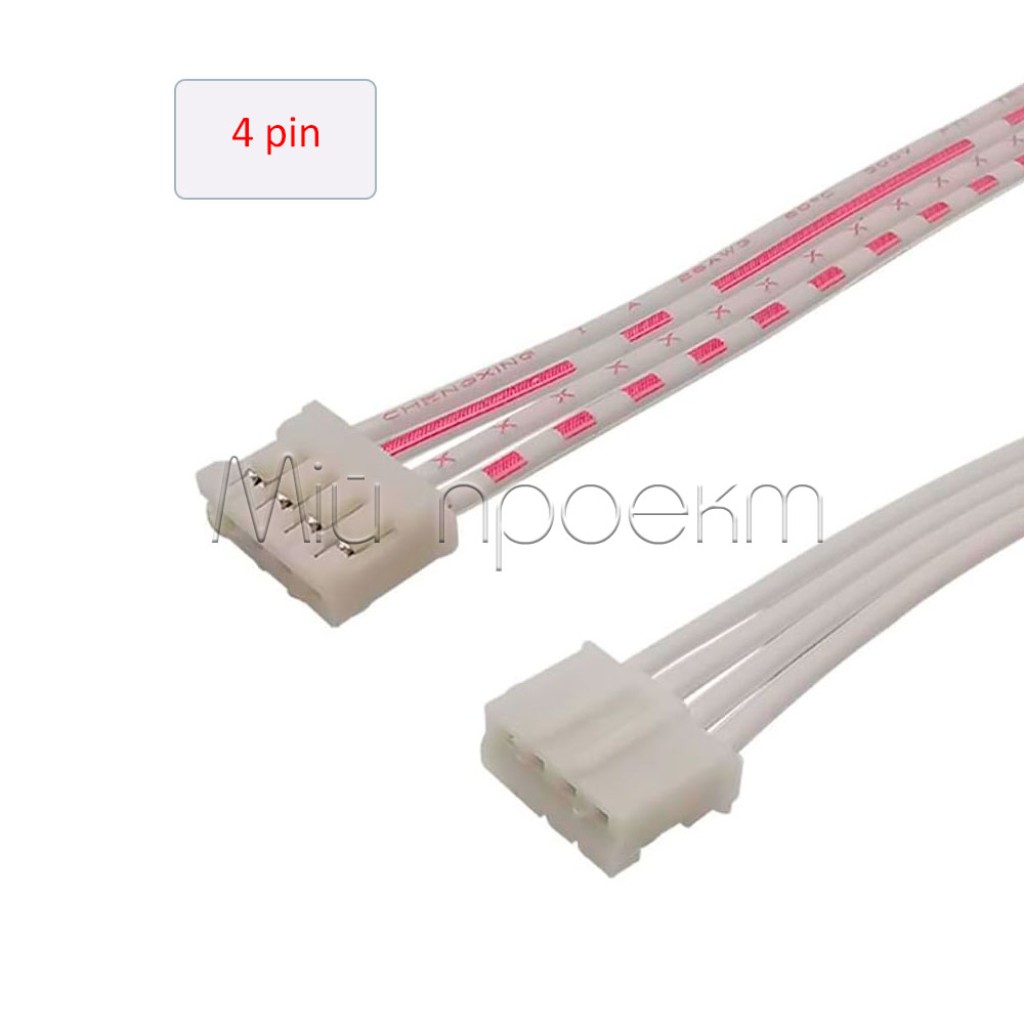

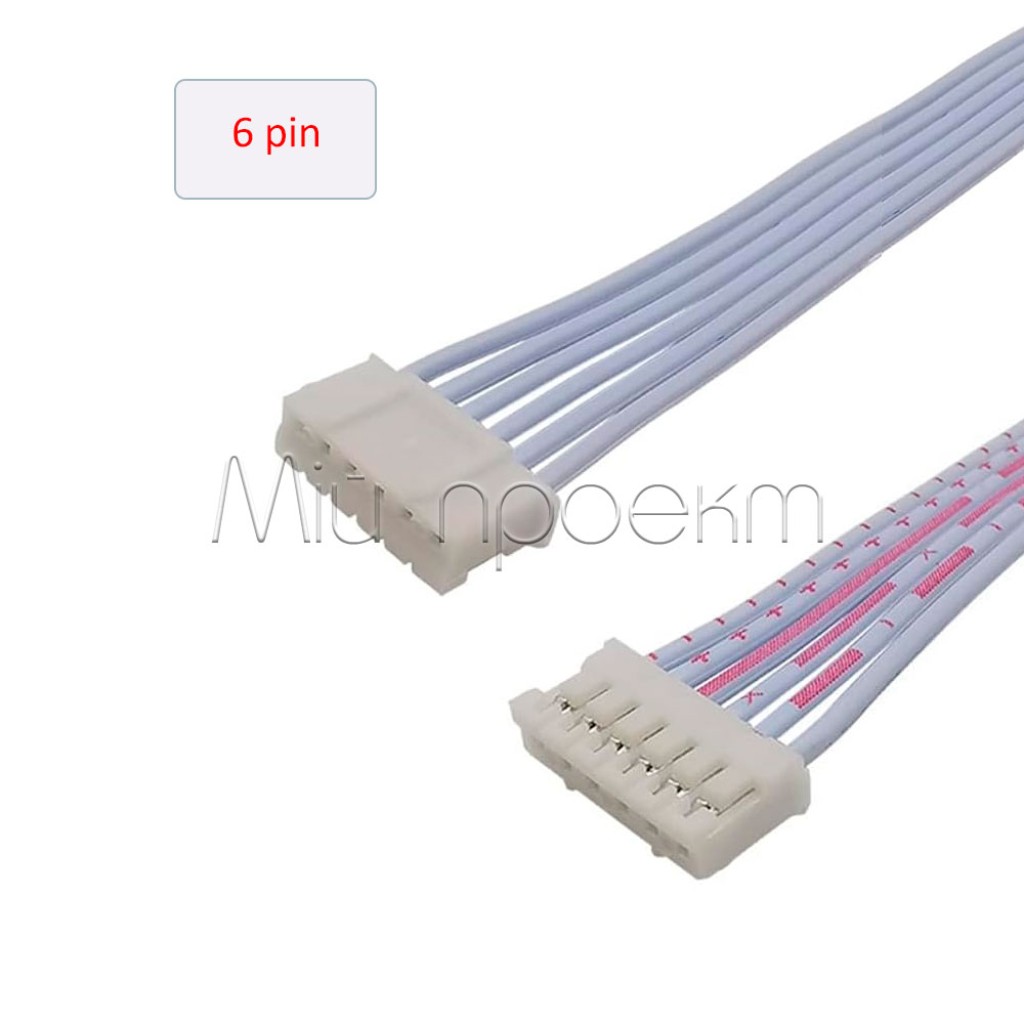

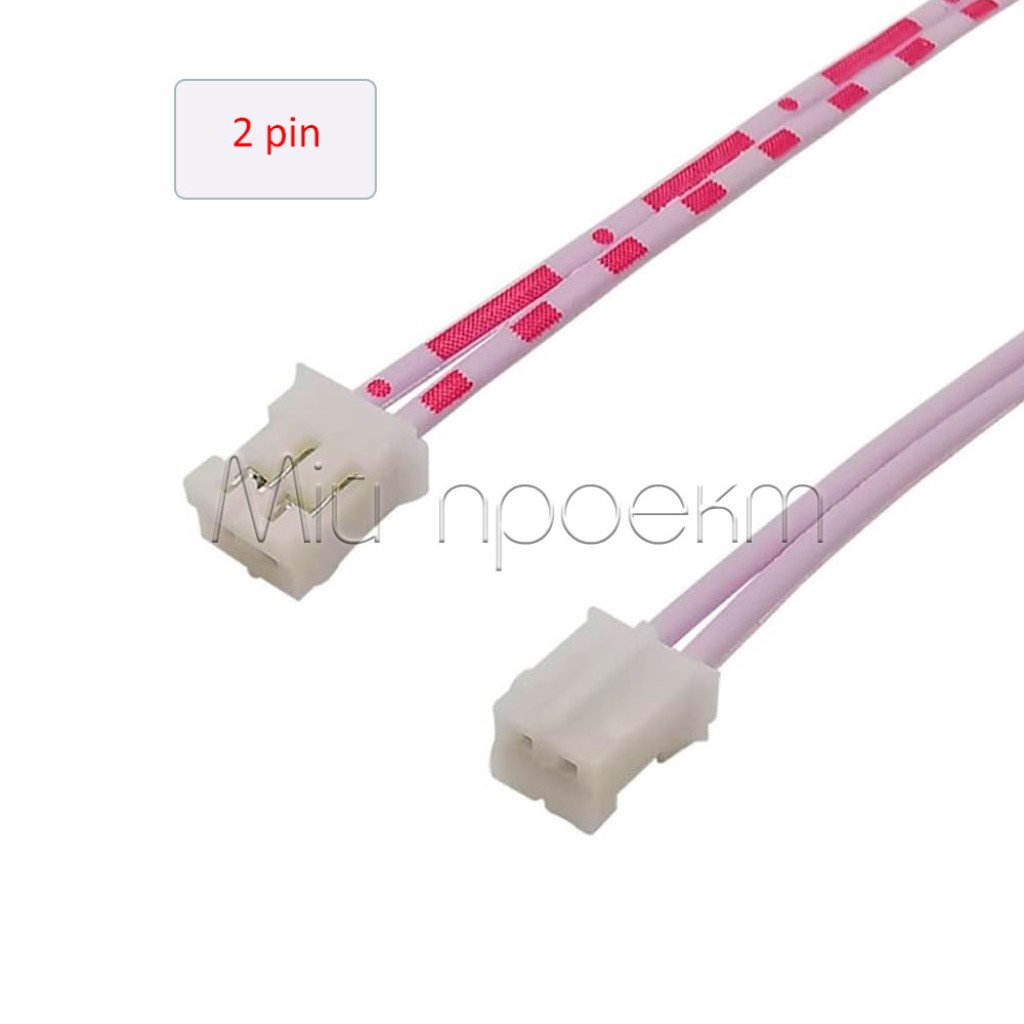

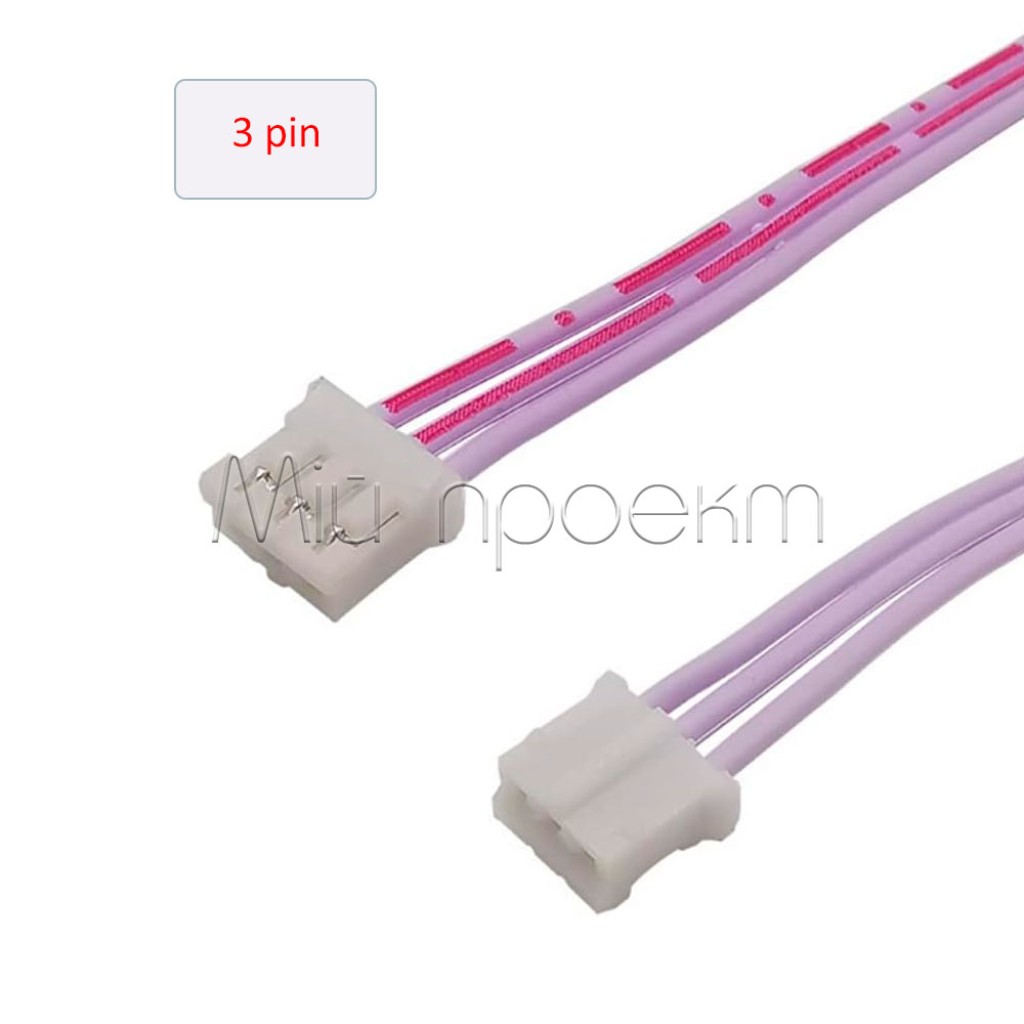

Количество контактов: 2, 3, 4 или 6 — в зависимости от выбранного варианта
Длина проводов: 100 мм
Максимальный ток: до 1 А AC/DC
Максимальное напряжение: до 100 В AC/DC
Рабочая температура: от −25 до +85 °C
Цвет проводов: красно-белый

Подробное описание и особенности

Формат соединения

Серия PH с шагом 2,00 мм предназначена для соединений типа «провод — плата». Кабельный корпус соединяется с соответствующей штыревой частью PH с таким же количеством позиций; ответная часть может иметь прямое или угловое исполнение.^[1]

Провода с установленными контактами позволяют подключить кабель без обжима миниатюрных контактов со стороны этого коннектора. Другие концы проводов можно соединить с платой, кабелем или клеммами способом, соответствующим конкретной цепи.

Совместимость и распиновка

Шаг 2,00 мм описывает только расстояние между соседними контактами. Для механической совместимости также должны совпадать серия PH, количество позиций, профиль корпуса, ключ и ориентация ответной части.

Цвет провода не определяет функцию контакта. Питание, землю и сигнальные линии необходимо сверить со схемой устройства или проверить мультиметром до первого включения.

Электрическая нагрузка

Значения 1 А и 100 В AC/DC являются верхними пределами кабельной сборки, а не универсальным рабочим режимом. Допустимая нагрузка готового узла также определяется сечением проводов, качеством соединений, температурой, изоляцией и параметрами подключённых компонентов.

Подойдёт / не подойдёт

Подойдёт

для ответной части JST PH с шагом 2,00 мм и таким же количеством контактов;
для замены кабельного хвоста после точного сопоставления корпуса и распиновки;
для маломощных линий питания, управления или сигналов в пределах параметров кабельной сборки;
для внутреннего монтажа электроники, когда достаточно проводов длиной 100 мм.

Не подойдёт

к JST XH 2,54 мм, JST GH 1,25 мм и другим сериям с похожим корпусом;
как готовый кабель с заранее заданной полярностью или универсальной распиновкой;
для тока свыше 1 А или напряжения свыше 100 В AC/DC;
для сети 230 В, герметичных соединений или монтажа с неизвестной электрической нагрузкой.

Примеры применения

Замена повреждённого пигтейла

Разъём можно использовать для ремонта кабельного соединения в электронном устройстве, если совпадают серия PH, шаг 2,00 мм, количество контактов, ключ и порядок линий.

Кабель для модуля или платы

Вариант с нужным количеством контактов позволяет вывести питание и сигналы от совместимого разъёма на плате к другому узлу. Напряжение, ток и распиновку определяют по схемам обеих частей.

Разъёмное внутреннее соединение

Провода длиной 100 мм подходят для короткого соединения между узлами внутри корпуса, когда кабель необходимо отсоединять во время обслуживания.

Подключение

Сверьте ответную часть
Проверьте серию PH, шаг 2,00 мм, количество контактов, профиль корпуса и ключ.
Определите назначение контактов
Сверьте каждую линию со схемой устройства. При необходимости прозвоните провода мультиметром; не полагайтесь только на их цвет.
Соедините провода
Выполните пайку, обжим или клеммное соединение в соответствии с нагрузкой и надёжно изолируйте открытые проводники.
Проверьте перед включением
Убедитесь в правильной полярности, отсутствии короткого замыкания и соответствии напряжения и тока допустимым пределам.

Ограничения и безопасность

Проверьте полярность и распиновку

Одинаковый корпус не задаёт одинаковый порядок питания и сигналов. Ошибочная полярность или переставленные линии могут повредить подключённые устройства.

Не превышайте электрические пределы

Для этой кабельной сборки предельные значения составляют 1 А и 100 В AC/DC. Рабочий режим готового узла может быть ниже из-за проводов, способа соединения, нагрева, изоляции и ограничений других компонентов.

Не подключайте к сети 230 В

Максимальное напряжение 100 В AC/DC не допускает использования разъёма в цепях сети 230 В.

Отсоединяйте за корпус

Не тяните за провода и не вставляйте несовместимый коннектор силой: это может ослабить контакты или повредить корпус.

FAQ

Совместим ли разъём с любым коннектором с шагом 2,00 мм?

Нет. Должны совпадать серия PH, количество контактов, геометрия корпуса и ключ; одного шага 2,00 мм недостаточно.

Как выбрать количество контактов?

Посчитайте позиции в ответной части и выберите исполнение на 2, 3, 4 или 6 контактов. После этого отдельно сверьте полную распиновку.

Означает ли красный провод «плюс»?

Не обязательно. Назначение контактов определяет схема подключённого устройства, поэтому полярность следует проверить до подачи питания.

Нужен ли инструмент для обжима контактов?

Для контактов, уже установленных в этом корпусе, обжим не требуется. Способ монтажа других концов проводов зависит от второй части кабеля или платы.

Альтернативы по шагу

Если ответная часть имеет другой шаг, выберите совместимый формат: JST GH 1,25 мм на проводе или JST XH 2,54 мм на проводе. Эти серии не взаимозаменяемы с PH 2,00 мм.

Документы и источники

JST Sales America, PH Connector, ePH.pdf, 2025 — шаг 2,00 мм, назначение «провод — плата», варианты корпусов и соответствующих штыревых частей серии.
