Кратко о CA-1253

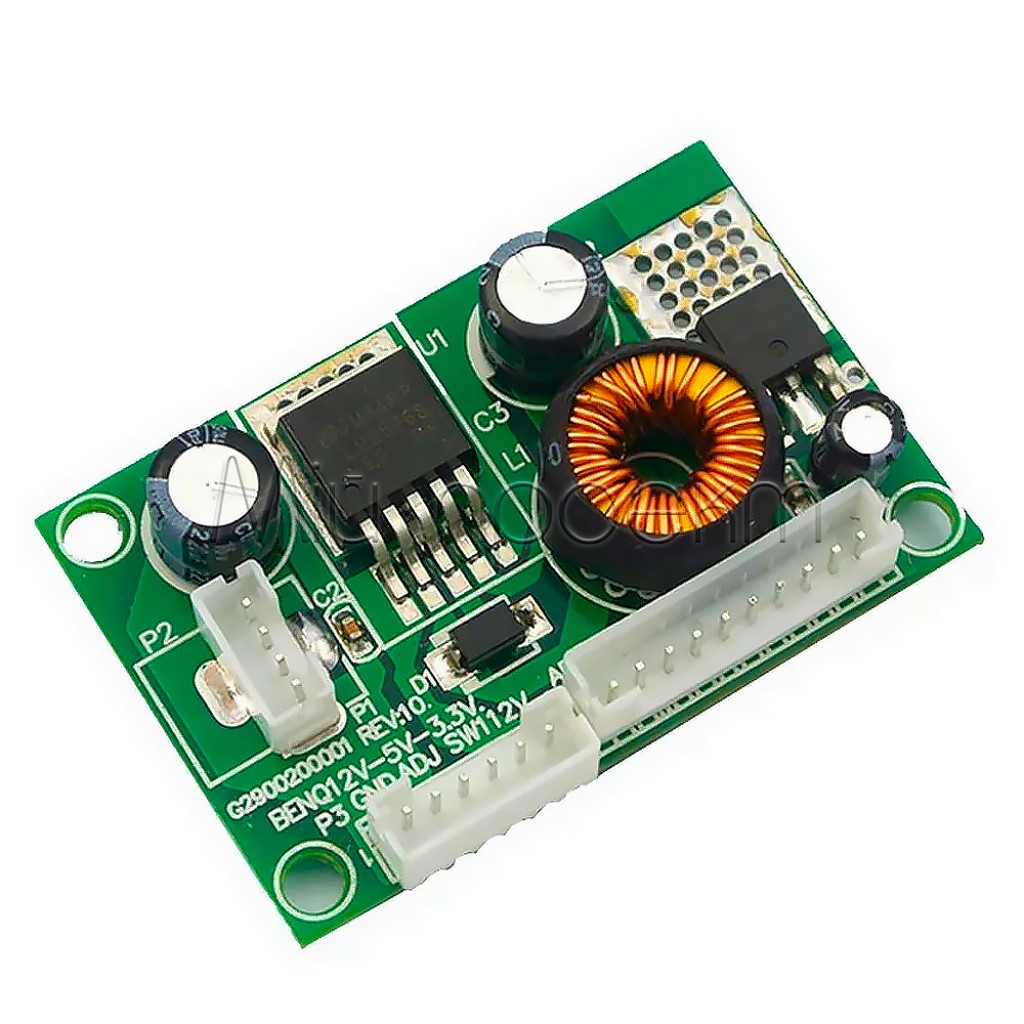

CA-1253 — понижающий DC-DC модуль, формирующий фиксированные линии 5 В и 3,3 В от источника 12 В. Плата предназначена прежде всего для ремонта низковольтных узлов LED/LCD телевизоров и мониторов, а также для других схем с соответствующими напряжениями и разводкой контактов.

Перед установкой необходимо сверить назначение контактов, тип разъёмов, доступный ток и габариты. CA-1253 не является универсальной заменой любой платы питания только на основании совпадения напряжений.

Ключевые характеристики

Входное напряжение: 12 В постоянного тока
Выходные напряжения: 5 В и 3,3 В
Максимальный ток: до 2 А; значение не следует трактовать как 2 А для каждого выхода одновременно
КПД: до 92 %
Рабочая частота: 380 кГц
Защита: от короткого замыкания и перегрева, с автоматическим восстановлением
Разъёмы: XH2.00-4P, XH2.00-6P, XH2.00-10P

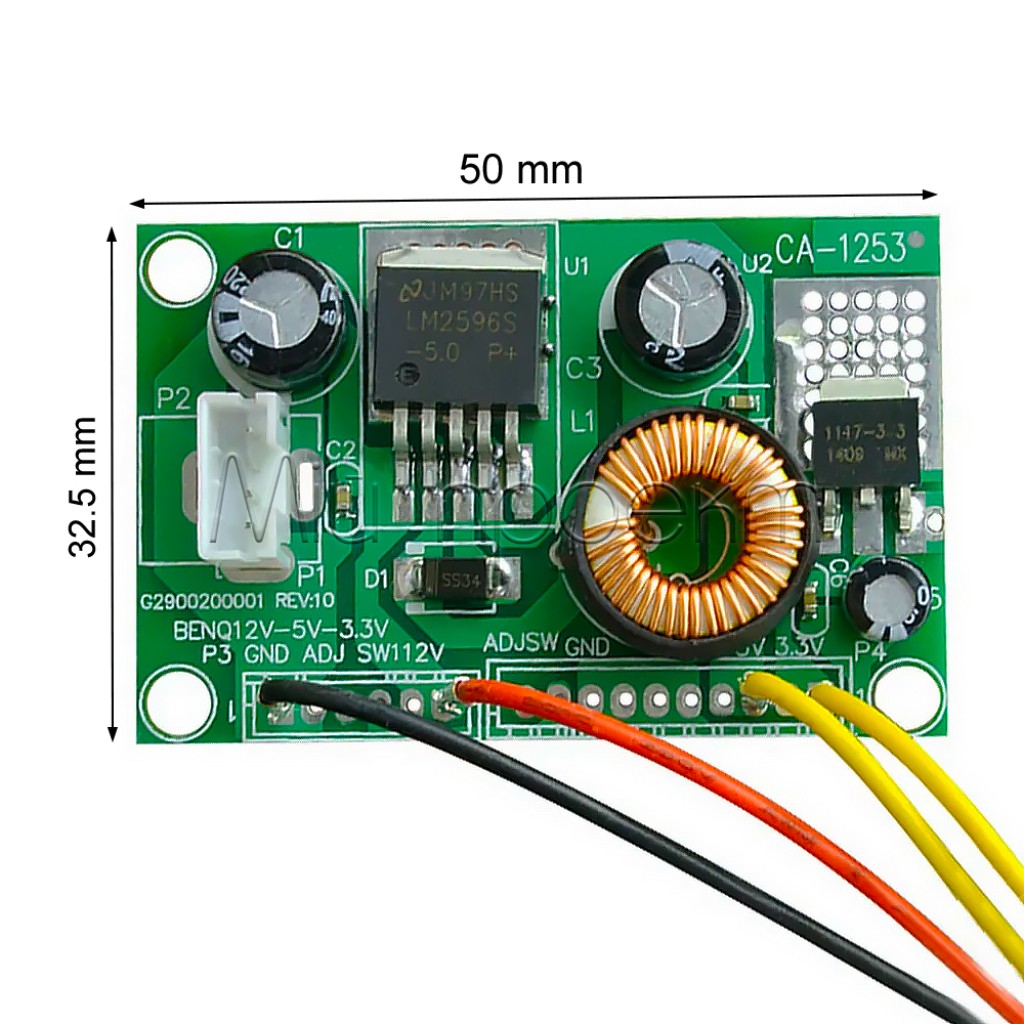

Габариты платы: приблизительно 50 × 32,5 × 11 мм

Подробное описание и особенности

Два фиксированных напряжения от шины 12 В

CA-1253 понижает входные 12 В до двух распространённых уровней питания — 5 В и 3,3 В. Это позволяет восстановить низковольтные линии в аппаратуре, если шина 12 В исправна, а неисправность локализована в соответствующем узле преобразования.

Контакты с обозначением 12V относятся к 12-вольтовой линии платы; основными пониженными выходами являются 5 В и 3,3 В. Перед монтажом проверьте напряжения и нумерацию контактов мультиметром, не ориентируясь только на форму разъёма.

Нагрузка и тепловой режим

Ток до 2 А является предельной характеристикой модуля, а не гарантированным током для каждого выхода по отдельности. Для продолжительной работы оставляйте запас по току, контролируйте нагрев и учитывайте одновременную нагрузку линий 5 В и 3,3 В.

Заявленный КПД до 92 % уменьшает потери по сравнению с линейным понижением напряжения, однако фактическая температура зависит от нагрузки, вентиляции и условий монтажа. Автоматическое восстановление после короткого замыкания или перегрева не заменяет правильный подбор нагрузки.

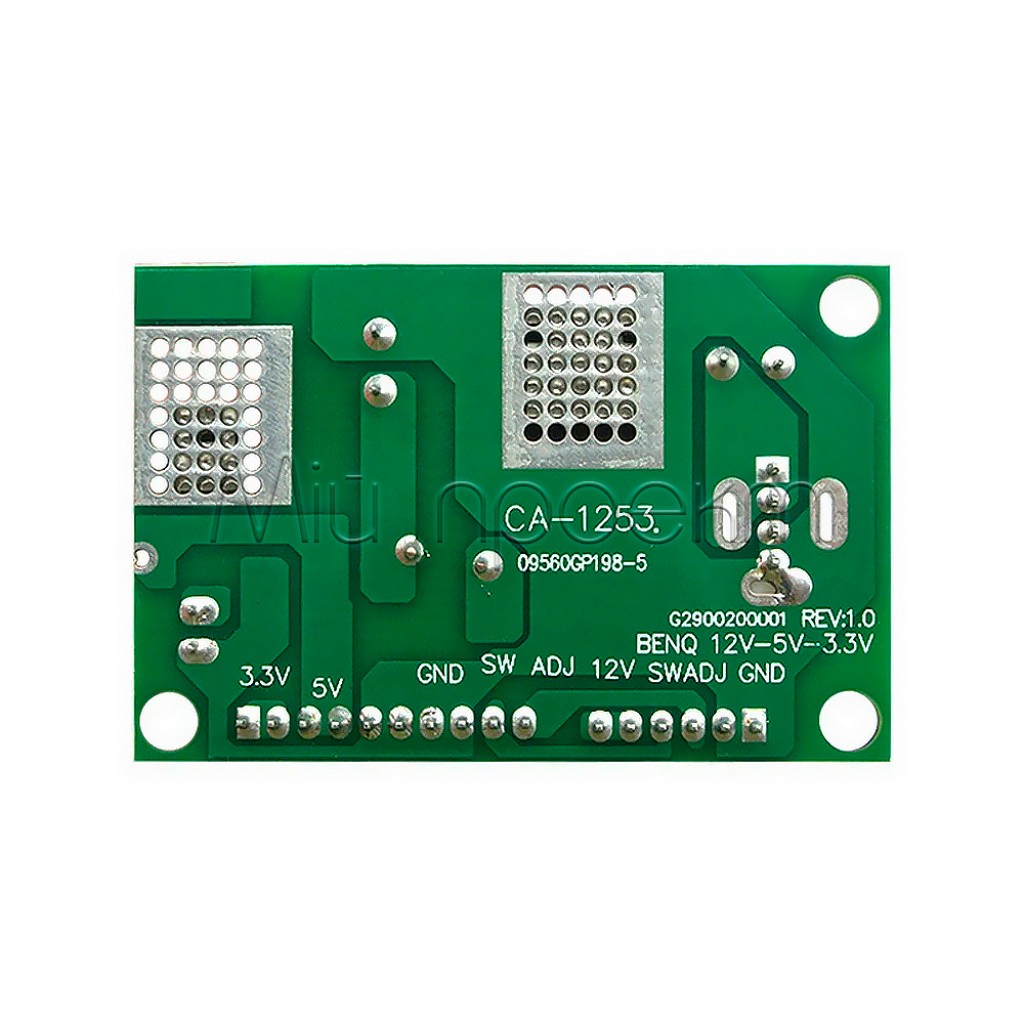

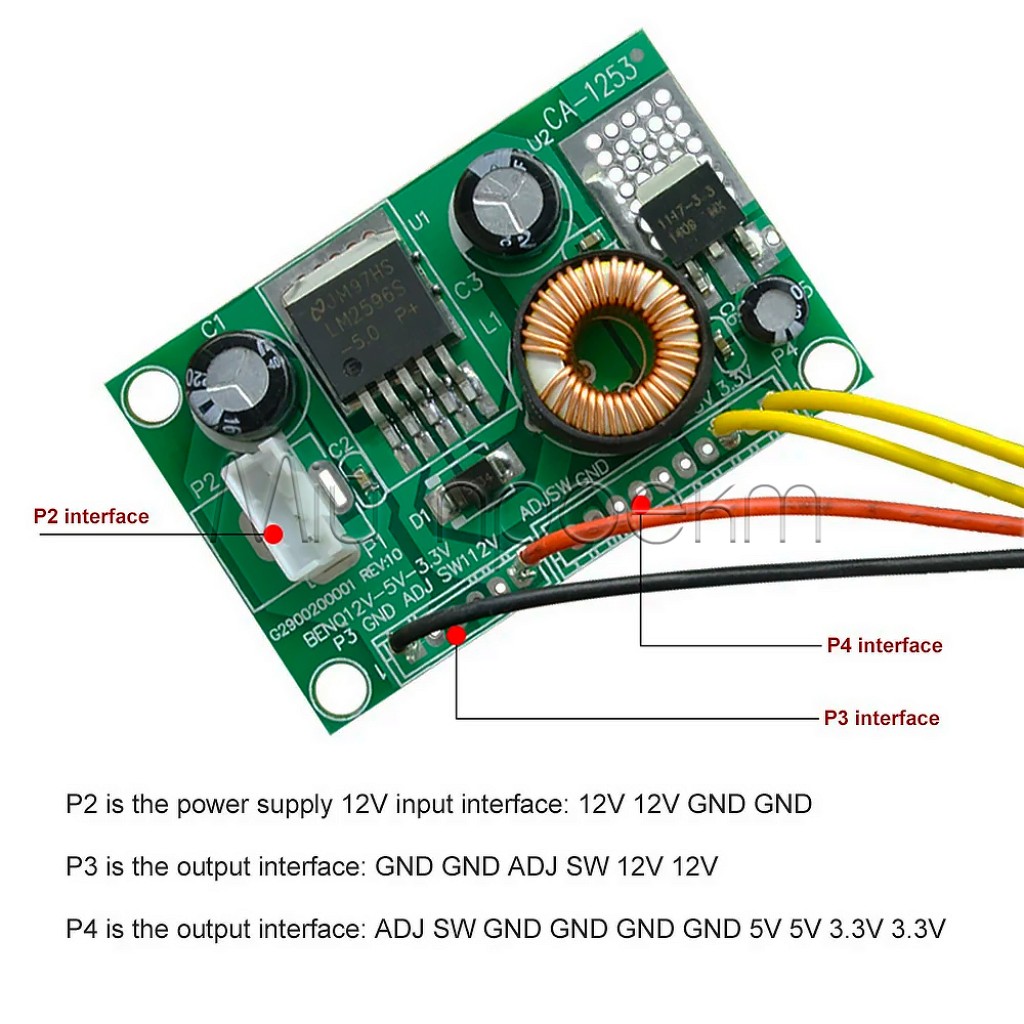

Разводка контактов

Разъём	Контакты	Обозначение
P2, 4 контакта	1–2 3–4	12 В GND
P3, 6 контактов	1–2 3 4 5–6	GND ADJ SW 12 В
P4, 10 контактов	1 2 3–6 7–8 9–10	ADJ SW GND 5 В 3,3 В

Нумерацию проверяйте по маркировке платы и ориентации конкретного разъёма. Не подключайте контакты ADJ и SW произвольно: их использование должно соответствовать схеме ремонтируемого устройства.

Подойдёт / не подойдёт

Подойдёт

для ремонта LED/LCD телевизора или монитора, когда доступна исправная линия 12 В и требуются 5 В и 3,3 В;
для замены узла преобразования после проверки разводки P2, P3 и P4;
для низковольтного DIY-проекта с фиксированными линиями 5 В и 3,3 В в пределах допустимой нагрузки;
когда плата размером приблизительно 50 × 32,5 × 11 мм помещается в корпусе с безопасным зазором.

Не подойдёт

как замена без проверки распиновки, даже если разъём имеет такое же количество контактов;
для входного напряжения, отличного от 12 В;
когда требуются регулируемые выходы, гальваническая развязка или ток более 2 А;
когда нагрузке необходимы нормированные параметры пульсаций или другие специальные характеристики питания.

Примеры применения

Ремонт низковольтного питания LED/LCD платы

Модуль можно установить вместо неисправного узла 12 В → 5 В/3,3 В, если диагностика подтвердила исправность 12-вольтовой шины, соответствие распиновки и достаточный запас по току.

Питание двух низковольтных линий в макете

CA-1253 может формировать 5 В и 3,3 В от стабилизированного источника 12 В для электронного макета. Перед подключением чувствительных узлов проверьте оба выходных напряжения без нагрузки и под рабочей нагрузкой.

Подключение

Сверьте схему
Определите на ремонтируемой плате линии 12 В, GND, 5 В, 3,3 В и назначение управляющих контактов. Убедитесь, что разъём и его ориентация соответствуют разводке CA-1253.
Выполняйте монтаж без питания
Подключите вход 12 В и GND с соблюдением полярности. Не замыкайте контакты ADJ или SW и не подавайте на них напряжение без понимания их роли в конкретной схеме.
Проверьте выходы
Сначала измерьте 5 В и 3,3 В без нагрузки, затем подключите ограниченную тестовую нагрузку и проконтролируйте напряжения и нагрев.

Ограничения и безопасность

Соблюдайте полярность и распиновку

Неправильное подключение 12 В, GND, 5 В, 3,3 В, ADJ или SW может повредить модуль и ремонтируемое устройство. Выполняйте все соединения при отключённом питании.

Не превышайте допустимую нагрузку

Не рассчитывайте на 2 А одновременно с каждого выхода. Оставляйте запас по току, обеспечивайте отвод тепла и прекратите работу, если напряжение проседает или плата чрезмерно нагревается.

Ремонт сетевой техники

CA-1253 работает в низковольтной части, однако внутри телевизора или монитора могут сохраняться опасные сетевые напряжения. Перед началом работы отключите устройство от сети и соблюдайте правила безопасного ремонта импульсных блоков питания.

FAQ

Являются ли 12 В отдельным выходом преобразователя?

CA-1253 питается от 12 В и формирует пониженные выходы 5 В и 3,3 В. Контакты с маркировкой 12V относятся к 12-вольтовой линии платы, а не к отдельному повышенному или регулируемому выходу.

Можно ли получить 2 А одновременно на 5 В и 3,3 В?

Нет, значение до 2 А не следует считать гарантированным током для каждого канала одновременно. Подбирайте суммарную нагрузку с запасом и проверяйте нагрев в реальных условиях.

Заменит ли модуль любой преобразователь в телевизоре?

Нет. Для совместимости должны совпадать входное напряжение, необходимые выходы, распиновка, управляющие сигналы, допустимый ток и механическое размещение.
