Коротко про CA-1253

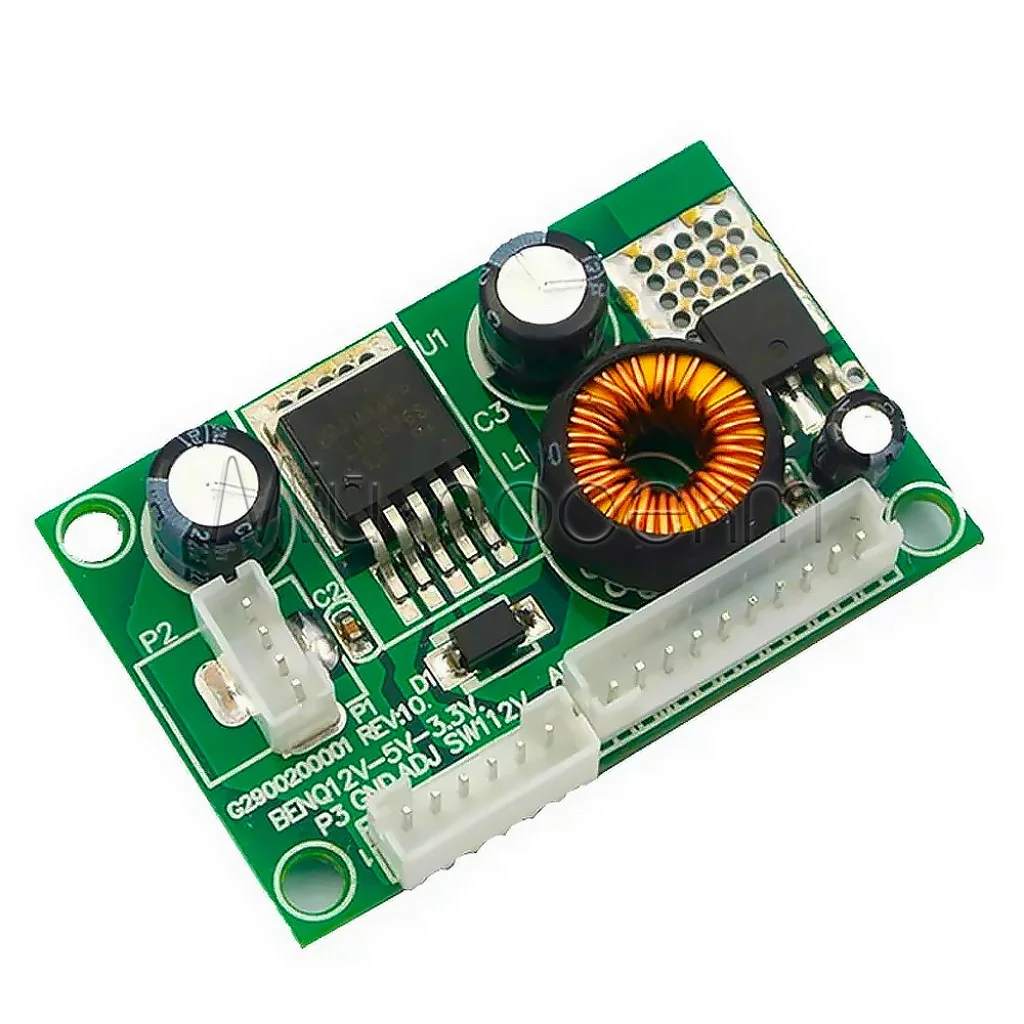

CA-1253 — понижувальний DC-DC модуль, який формує фіксовані лінії 5 В і 3,3 В від джерела 12 В. Плата призначена насамперед для ремонту низьковольтних вузлів LED/LCD телевізорів і моніторів, а також для інших схем із відповідними напругами та розводкою контактів.

Перед встановленням потрібно звірити призначення контактів, тип роз’ємів, доступний струм і габарити. CA-1253 не є універсальною заміною будь-якої плати живлення лише за збігом напруг.

Ключові характеристики

Вхідна напруга: 12 В постійного струму
Вихідні напруги: 5 В і 3,3 В
Максимальний струм: до 2 А; значення не слід трактувати як 2 А для кожного виходу одночасно
Ефективність: до 92 %
Робоча частота: 380 кГц
Захист: від короткого замикання та перегрівання, з автоматичним відновленням
Роз’єми: XH2.00-4P, XH2.00-6P, XH2.00-10P

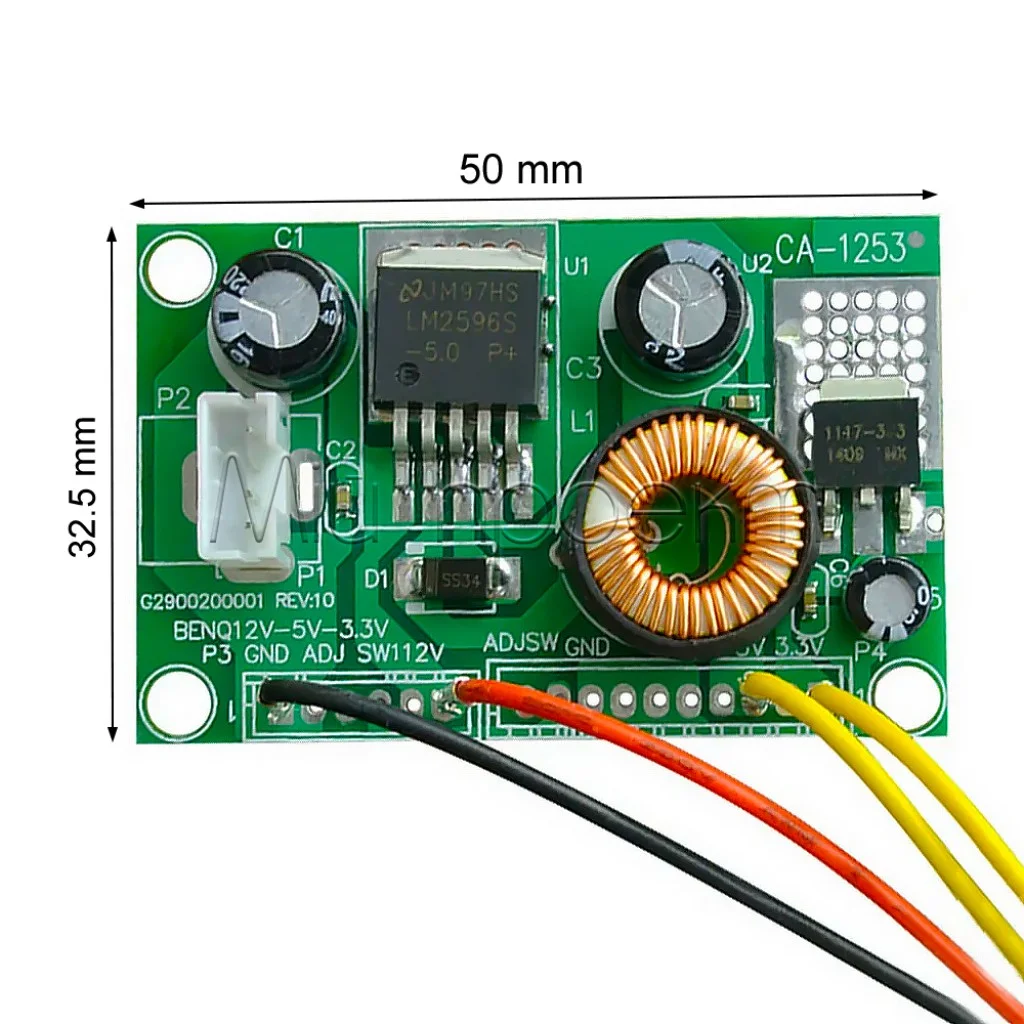

Габарити плати: приблизно 50 × 32,5 × 11 мм

Детальний опис та особливості

Дві фіксовані напруги від шини 12 В

CA-1253 знижує вхідні 12 В до двох поширених рівнів живлення — 5 В і 3,3 В. Це дає змогу відновити низьковольтні лінії в апаратурі, якщо справна 12-вольтова шина, а несправність локалізована у відповідному вузлі перетворення.

Контакти з позначенням 12V належать до 12-вольтової лінії плати; основними пониженими виходами є 5 В і 3,3 В. Перед монтажем перевірте напруги та нумерацію контактів мультиметром, не орієнтуючись лише на форму роз’єму.

Навантаження та тепловий режим

Струм до 2 А є граничною характеристикою модуля, а не гарантованим струмом для кожного виходу окремо. Для тривалої роботи залишайте запас за струмом, контролюйте нагрівання та враховуйте одночасне навантаження ліній 5 В і 3,3 В.

Заявлена ефективність до 92 % зменшує втрати порівняно з лінійним зниженням напруги, але реальна температура залежить від навантаження, вентиляції та умов монтажу. Захисне відновлення після короткого замикання або перегрівання не замінює правильного підбору навантаження.

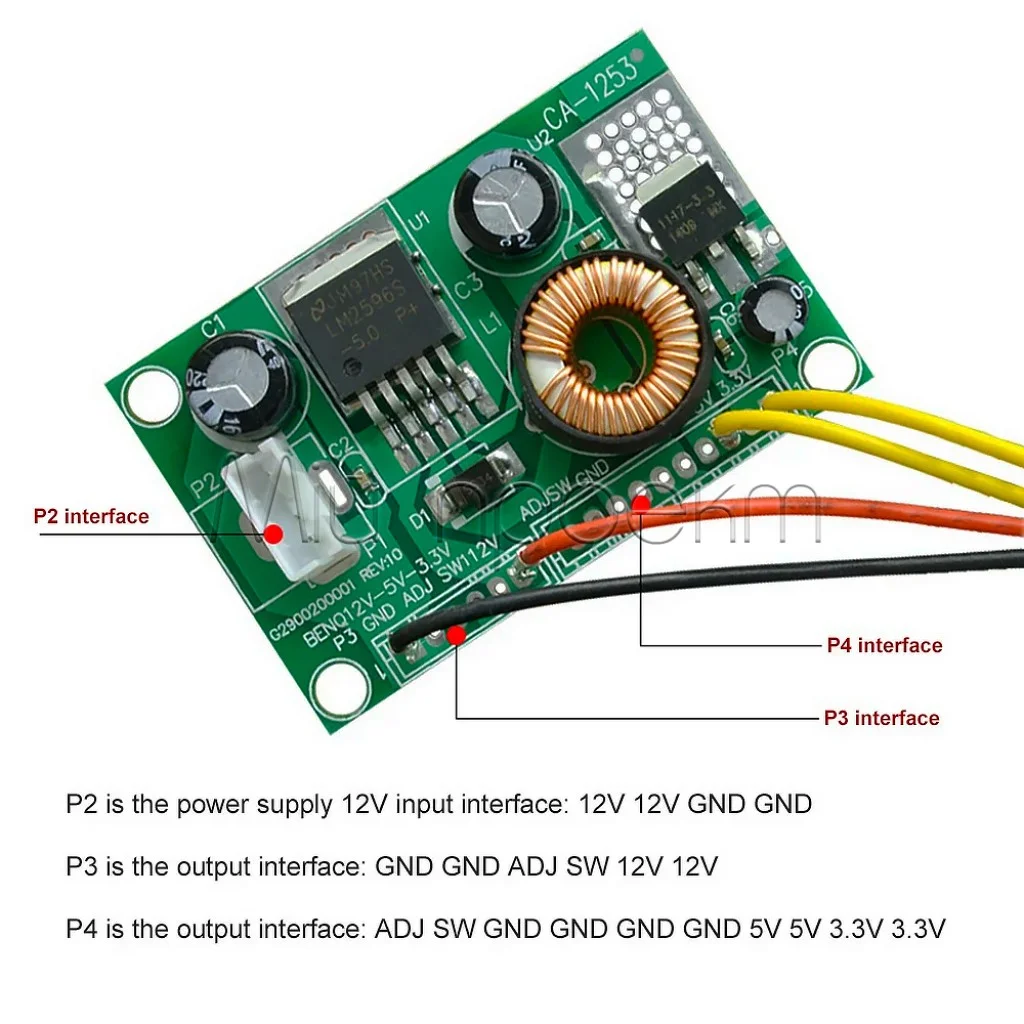

Розводка контактів

Роз’єм	Контакти	Позначення
P2, 4 контакти	1–2 3–4	12 В GND
P3, 6 контактів	1–2 3 4 5–6	GND ADJ SW 12 В
P4, 10 контактів	1 2 3–6 7–8 9–10	ADJ SW GND 5 В 3,3 В

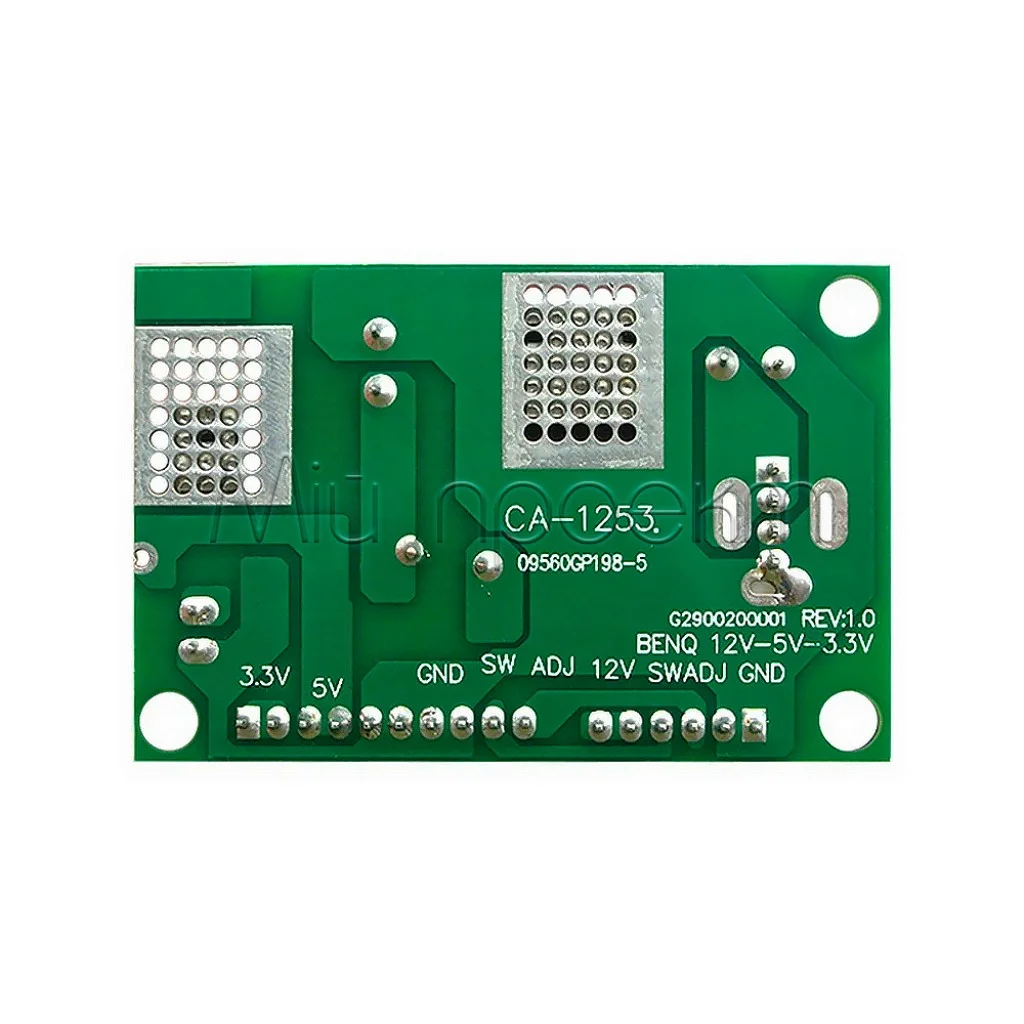

Нумерацію перевіряйте за маркуванням плати та орієнтацією конкретного роз’єму. Контакти ADJ і SW не підключайте навмання: їх використання має відповідати схемі ремонтованого пристрою.

Підійде / не підійде

Підійде

для ремонту LED/LCD телевізора або монітора, коли доступна справна лінія 12 В і потрібні 5 В та 3,3 В;
для заміни вузла перетворення після перевірки розводки P2, P3 і P4;
для низьковольтного DIY-проєкту з фіксованими лініями 5 В і 3,3 В у межах допустимого навантаження;
коли плата розміром приблизно 50 × 32,5 × 11 мм поміщається в корпусі з безпечним зазором.

Не підійде

як заміна без перевірки пін-ауту, навіть якщо роз’єм має таку саму кількість контактів;
для вхідної напруги, відмінної від 12 В;
коли потрібні регульовані виходи, гальванічна розв’язка або струм понад 2 А;
коли навантаженню потрібні підтверджені параметри пульсацій чи інша спеціалізована якість живлення.

Приклади застосування

Ремонт низьковольтного живлення LED/LCD плати

Модуль можна встановити замість несправного вузла 12 В → 5 В/3,3 В, якщо діагностика підтвердила справність 12-вольтової шини, відповідність пін-ауту та достатній запас за струмом.

Живлення двох низьковольтних ліній у макеті

CA-1253 може формувати 5 В і 3,3 В від стабілізованого джерела 12 В для електронного макета. Перед підключенням чутливих вузлів перевірте обидві вихідні напруги без навантаження та під робочим навантаженням.

Підключення

Звірте схему
Визначте на ремонтованій платі лінії 12 В, GND, 5 В, 3,3 В та призначення керувальних контактів. Переконайтеся, що роз’єм і його орієнтація відповідають розводці CA-1253.
Виконуйте монтаж без живлення
Під’єднайте вхід 12 В і GND з правильною полярністю. Не замикайте та не подавайте напругу на ADJ або SW без розуміння їхньої ролі у конкретній схемі.
Перевірте виходи
Спочатку виміряйте 5 В і 3,3 В без навантаження, потім підключіть обмежене тестове навантаження та проконтролюйте напруги й нагрівання.

Обмеження та безпека

Дотримуйтеся полярності та пін-ауту

Неправильне підключення 12 В, GND, 5 В, 3,3 В, ADJ або SW може пошкодити модуль і ремонтований пристрій. Усі з’єднання виконуйте при вимкненому живленні.

Не перевищуйте допустиме навантаження

Не розраховуйте на 2 А одночасно з кожного виходу. Залишайте запас за струмом, забезпечуйте відведення тепла та припиніть роботу, якщо напруга просідає або плата надмірно нагрівається.

Ремонт мережевої техніки

CA-1253 працює в низьковольтній частині, але всередині телевізора чи монітора можуть залишатися небезпечні мережеві напруги. Перед роботою від’єднайте пристрій від мережі та дотримуйтеся правил безпечного ремонту імпульсних блоків живлення.

FAQ

Чи є 12 В окремим виходом перетворювача?

CA-1253 живиться від 12 В і формує понижені виходи 5 В та 3,3 В. Контакти з маркуванням 12V належать до 12-вольтової лінії плати, а не до окремого підвищеного чи регульованого виходу.

Чи можна отримати 2 А одночасно на 5 В і 3,3 В?

Ні, значення до 2 А не слід вважати гарантованим струмом для кожного каналу одночасно. Підбирайте сумарне навантаження із запасом і перевіряйте нагрівання в реальних умовах.

Чи замінить модуль будь-який перетворювач у телевізорі?

Ні. Для сумісності мають збігатися вхідна напруга, потрібні виходи, пін-аут, керувальні сигнали, допустимий струм і механічне розміщення.
