Коротко про JST PH 2,00 мм на проводі

JST PH 2,00 мм — кабельна частина «мама» з проводами завдовжки 100 мм для знімного підключення живлення або сигналів до відповідної частини серії PH.

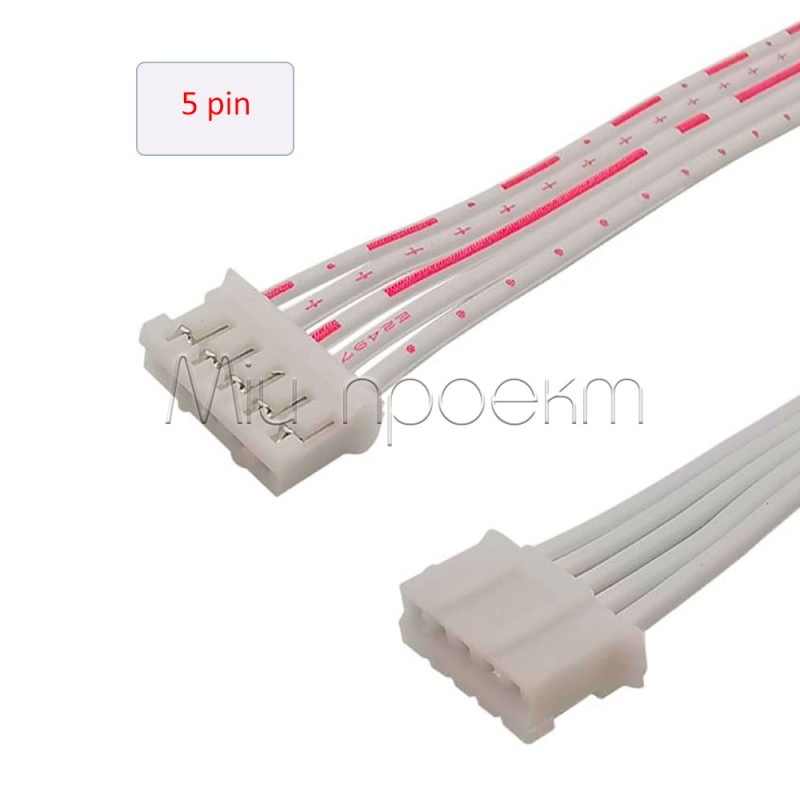

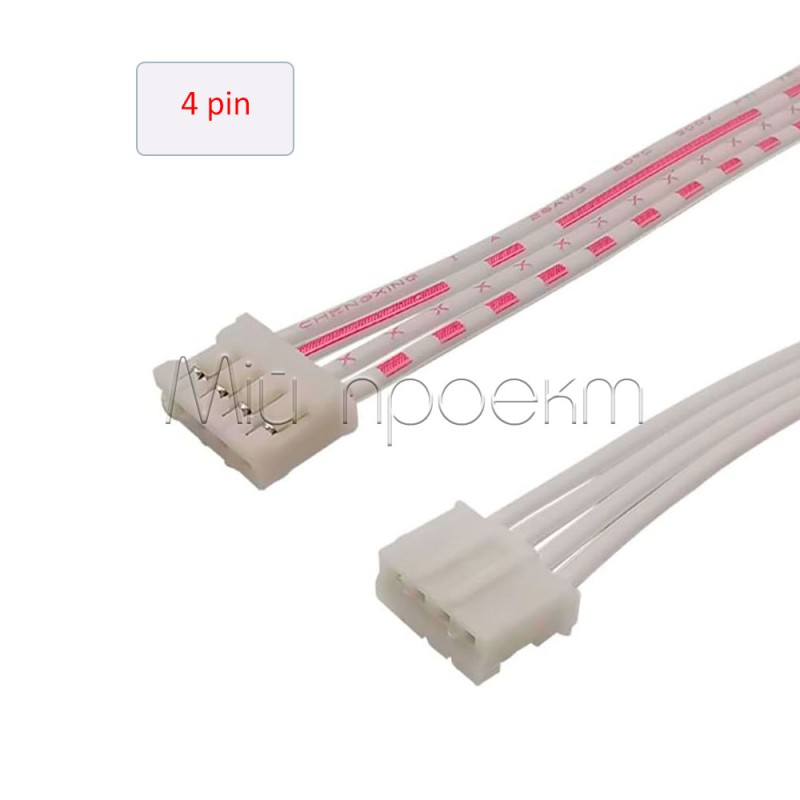

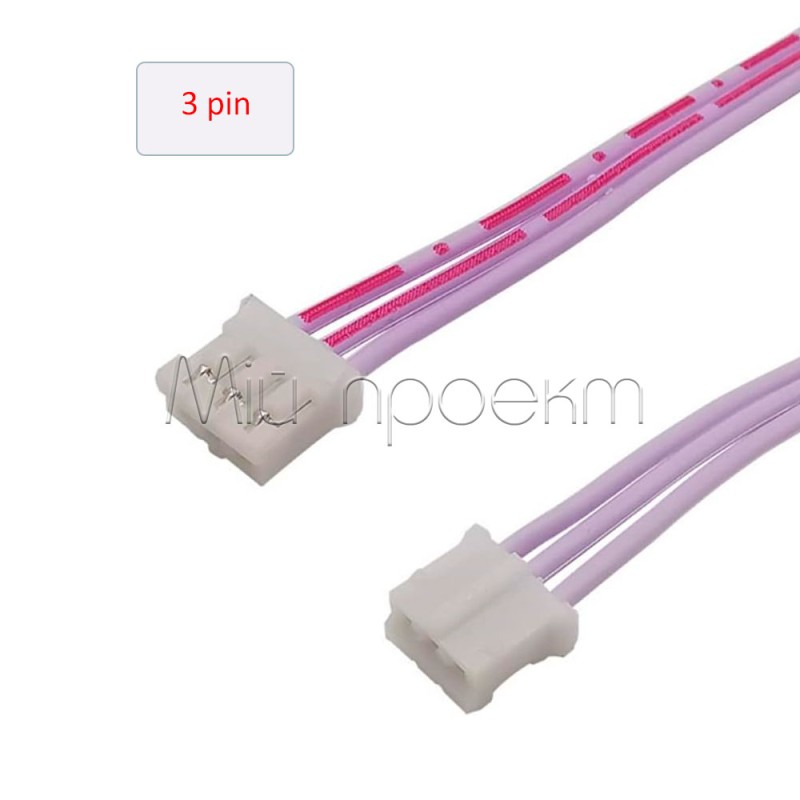

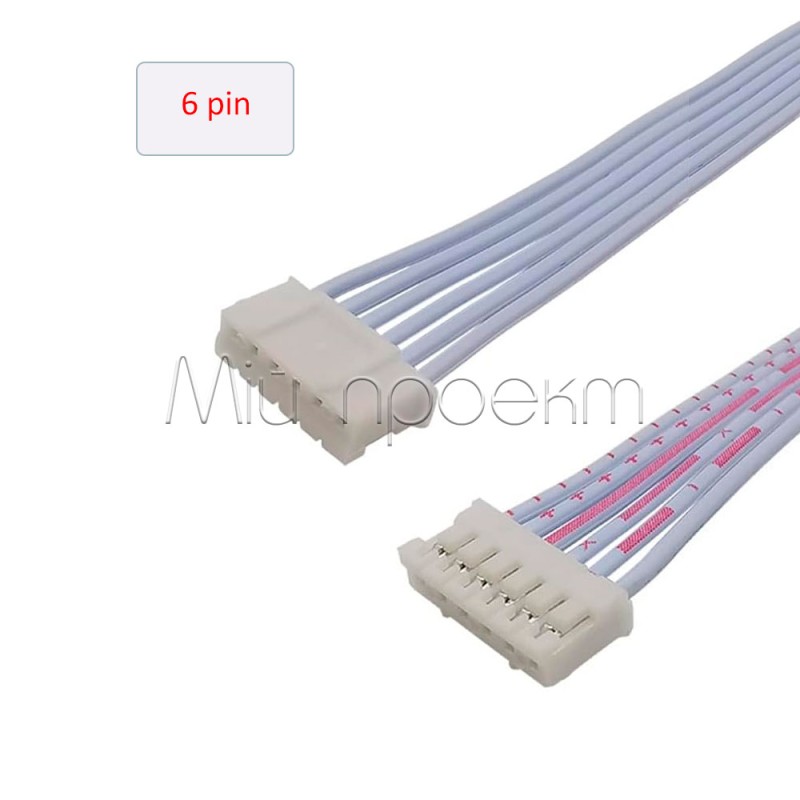

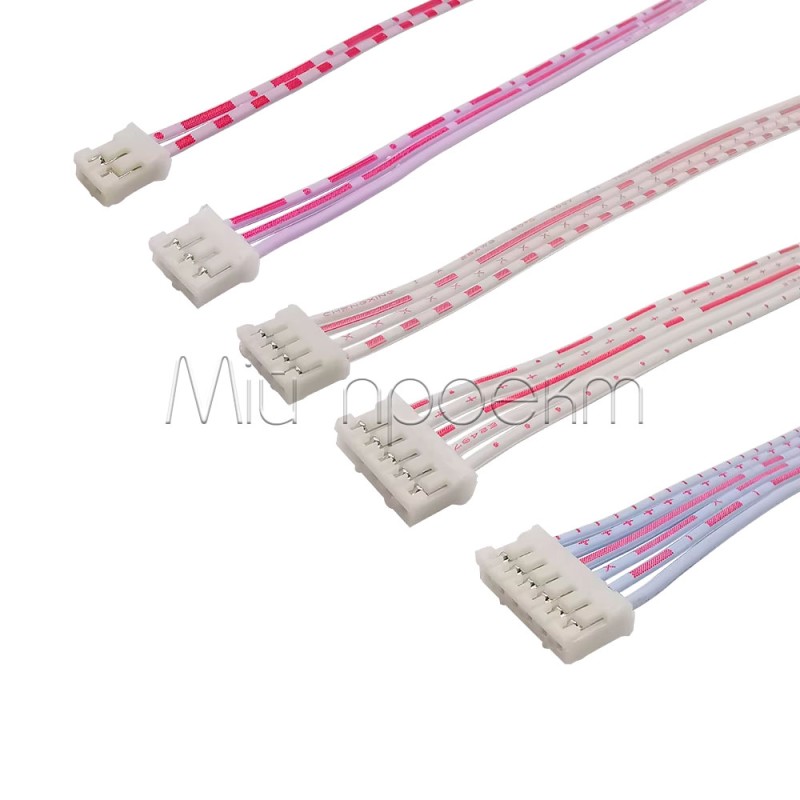

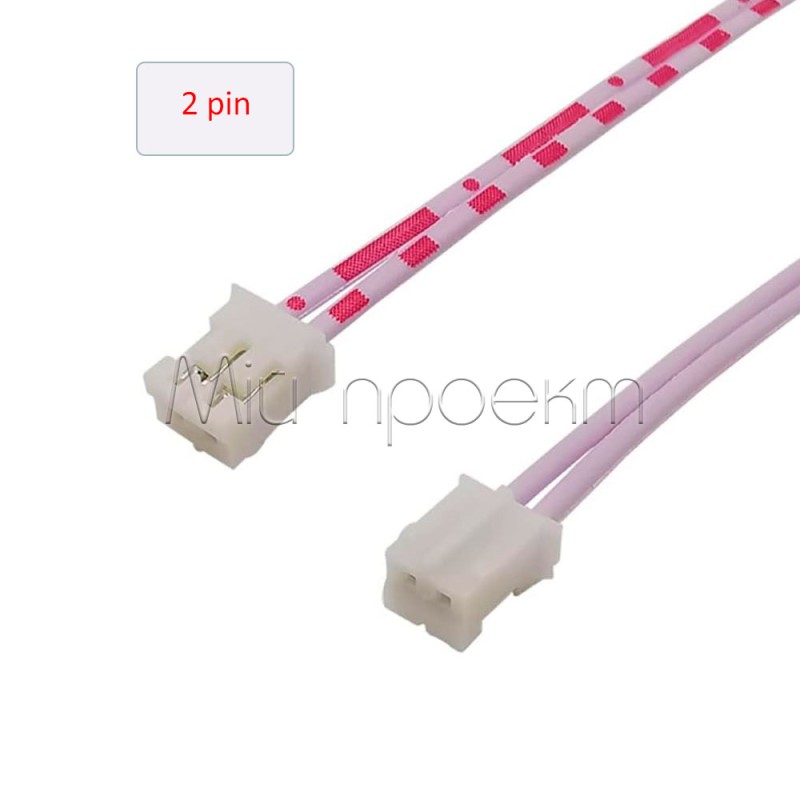

Доступні виконання на 2, 3, 4 або 6 контактів. Перед замовленням звірте серію, крок 2,00 мм, кількість позицій, форму корпусу та розпіновку: схожий вигляд або така сама кількість контактів не гарантують сумісності.

Ключові характеристики

Тип: JST PH, кабельна частина «мама»
Крок контактів: 2,00 мм
Кількість контактів: 2, 3, 4 або 6 — залежно від обраного варіанта
Довжина проводів: 100 мм
Максимальний струм: до 1 А AC/DC
Максимальна напруга: до 100 В AC/DC
Робоча температура: від −25 до +85 °C
Забарвлення проводів: червоно-біле

Детальний опис та особливості

Формат з’єднання

Серія PH з кроком 2,00 мм призначена для з’єднань типу «провід — плата». Кабельний корпус сполучається з відповідною штирьовою частиною PH із такою самою кількістю позицій; відповідна частина може мати пряме або кутове виконання.^[1]

Проводи з установленими контактами дають змогу під’єднати кабель без обтискання мініатюрних контактів з боку цього конектора. Інші кінці проводів можна з’єднати з платою, кабелем або клемами способом, що відповідає конкретному колу.

Сумісність і розпіновка

Крок 2,00 мм описує лише відстань між сусідніми контактами. Для механічної сумісності також мають збігатися серія PH, кількість позицій, профіль корпусу, ключування та орієнтація відповідної частини.

Колір проводу не визначає функцію контакту. Живлення, землю та сигнальні лінії потрібно зіставити зі схемою пристрою або перевірити мультиметром до першого ввімкнення.

Електричне навантаження

Значення 1 А та 100 В AC/DC є верхніми межами кабельної збірки, а не універсальним робочим режимом. Допустиме навантаження готового вузла визначається також перерізом проводів, якістю з’єднань, температурою, ізоляцією та параметрами підключених компонентів.

Підійде / не підійде

Підійде

для відповідної частини JST PH із кроком 2,00 мм та такою самою кількістю контактів;
для заміни кабельного хвоста після точного зіставлення корпусу й розпіновки;
для малопотужних ліній живлення, керування або сигналів у межах параметрів кабельної збірки;
для внутрішнього монтажу електроніки, коли достатньо проводів завдовжки 100 мм.

Не підійде

до JST XH 2,54 мм, JST GH 1,25 мм та інших серій зі схожим корпусом;
як готовий кабель із наперед заданою полярністю або універсальною розпіновкою;
для струму понад 1 А або напруги понад 100 В AC/DC;
для мережі 230 В, герметичних з’єднань або монтажу з невідомим електричним навантаженням.

Приклади застосування

Заміна пошкодженого пігтейла

Роз’єм можна використати для ремонту кабельного з’єднання в електронному пристрої, якщо збігаються серія PH, крок 2,00 мм, кількість контактів, ключування та порядок ліній.

Кабель для модуля або плати

Варіант на потрібну кількість контактів дає змогу вивести живлення й сигнали від сумісного роз’єму на платі до іншого вузла. Напругу, струм і розпіновку визначають за схемою обох частин.

Знімне внутрішнє з’єднання

Проводи завдовжки 100 мм підходять для короткого з’єднання між вузлами всередині корпусу, коли кабель потрібно від’єднувати під час обслуговування.

Підключення

Звірте відповідну частину
Перевірте серію PH, крок 2,00 мм, кількість контактів, профіль корпусу та ключування.
Визначте призначення контактів
Зіставте кожну лінію зі схемою пристрою. За потреби прозвоніть проводи мультиметром; не покладайтеся лише на їх колір.
З’єднайте проводи
Виконайте пайку, обтискання або клемне з’єднання відповідно до навантаження та надійно ізолюйте відкриті провідники.
Перевірте перед увімкненням
Переконайтеся у правильній полярності, відсутності короткого замикання та відповідності напруги й струму допустимим межам.

Обмеження та безпека

Перевірте полярність і розпіновку

Однаковий корпус не задає однакового порядку живлення та сигналів. Помилкова полярність або переставлені лінії можуть пошкодити підключені пристрої.

Не перевищуйте електричні межі

Для цієї кабельної збірки граничні значення становлять 1 А та 100 В AC/DC. Робочий режим готового вузла може бути нижчим через проводи, спосіб з’єднання, нагрівання, ізоляцію та обмеження інших компонентів.

Не підключайте до мережі 230 В

Максимальна напруга 100 В AC/DC не допускає використання роз’єму в колах мережі 230 В.

Від’єднуйте за корпус

Не тягніть за проводи та не втискайте несумісний конектор силою: це може послабити контакти або пошкодити корпус.

FAQ

Чи сумісний роз’єм із будь-яким конектором кроку 2,00 мм?

Ні. Потрібні збіг серії PH, кількості контактів, геометрії корпусу та ключування; одного кроку 2,00 мм недостатньо.

Як вибрати кількість контактів?

Порахуйте позиції у відповідній частині та виберіть виконання на 2, 3, 4 або 6 контактів. Після цього окремо звірте повну розпіновку.

Чи означає червоний провід «плюс»?

Не обов’язково. Призначення контактів визначає схема підключеного пристрою, тому полярність слід перевірити до подавання живлення.

Чи потрібен інструмент для обтискання контактів?

Для контактів, уже встановлених у цьому корпусі, обтискання не потрібне. Спосіб монтажу інших кінців проводів залежить від другої частини кабелю або плати.

Альтернативи за кроком

Якщо відповідна частина має інший крок, виберіть сумісний формат: JST GH 1,25 мм на проводі або JST XH 2,54 мм на проводі. Ці серії не є взаємозамінними з PH 2,00 мм.
