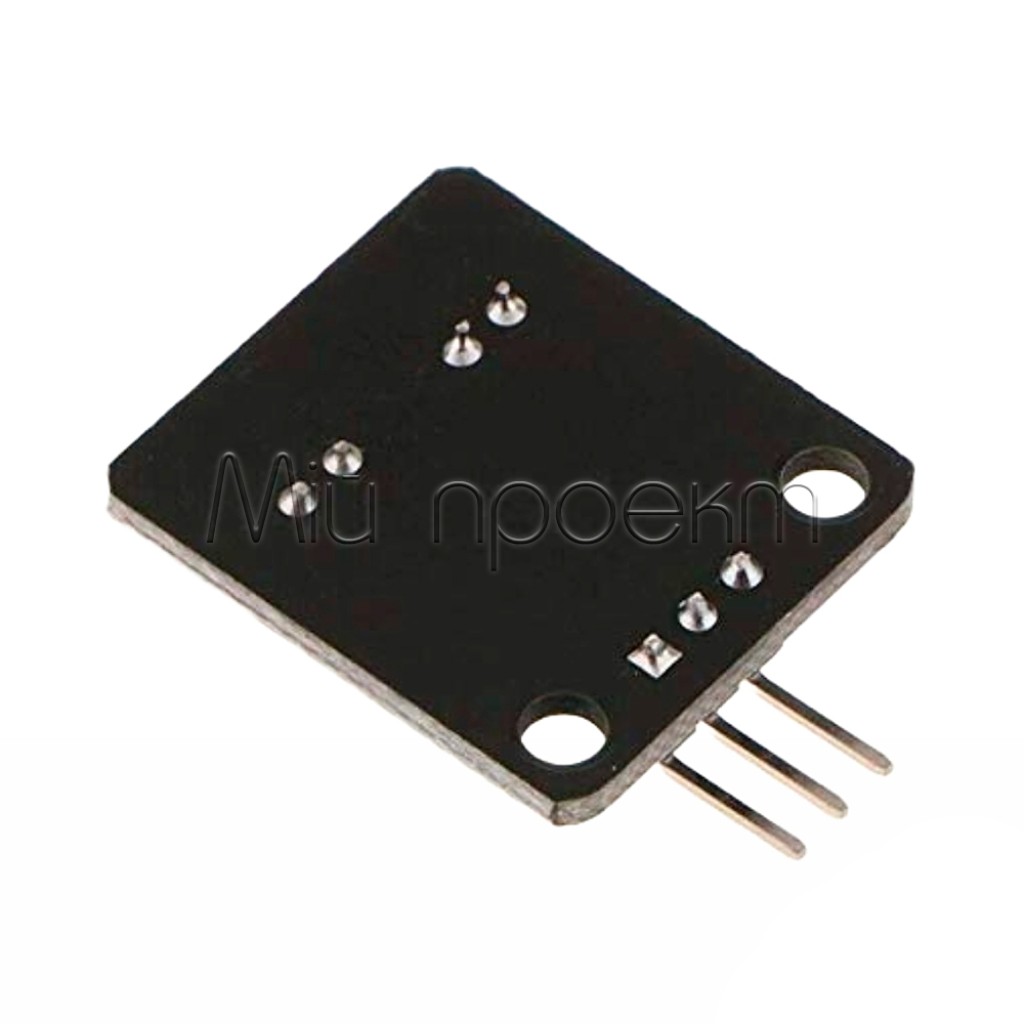

Коротко про HY-S126
HY-S126 — аналоговий датчик відтінків сірого для виявлення контрасту між світлими й темними ділянками поверхні. Сенсор підходить для навчальних лінієвих роботів, розпізнавання контрастних міток і простих систем сортування за світлістю. Датчик не вимірює окремі RGB-канали: для роботи потрібні аналоговий вхід контролера та калібрування на ваших поверхнях.
Ключові характеристики
- Модель датчика
- HY-S126
- Живлення
- 3,3–5 В
- Вихід
- Аналоговий сигнал OUT
- Контакти
- VCC, GND, OUT; 3 контакти
- Оптичні елементи

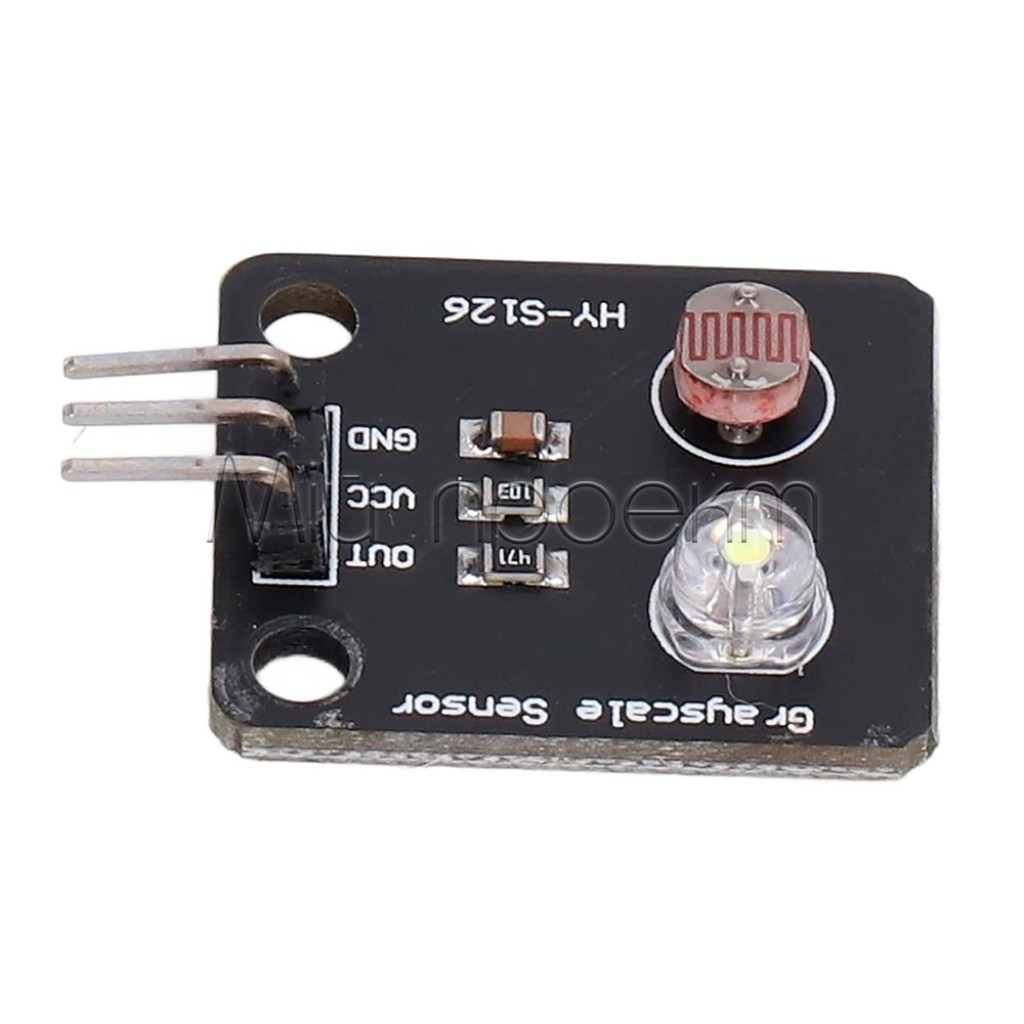

- Світлодіод підсвічування та фоторезистор
- Розміри модуля

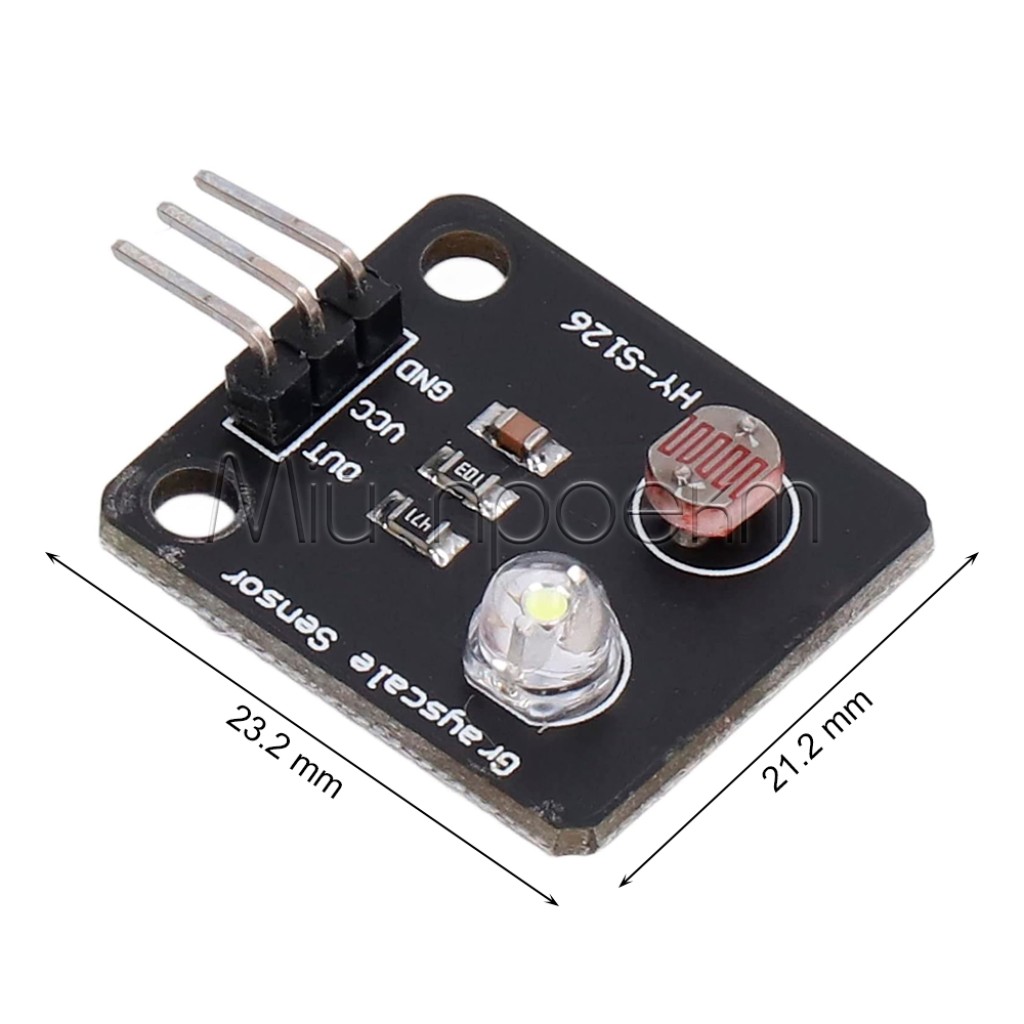

- 23,2 × 21,2 мм
- Робоча температура
- −10…+70 °C
Детальний опис та особливості
HY-S126 поєднує підсвічування поверхні та фоточутливий елемент. Вихідний аналоговий сигнал дає контролеру змогу порівнювати світлість ділянок, а не лише отримувати готову двійкову відповідь. Поріг між лінією та фоном задається програмно після зчитування показань.
Розрізнення поверхонь за світлістю не дорівнює визначенню їхнього кольору або матеріалу. Кольорові ділянки можна використовувати як мітки лише тоді, коли вони дають достатньо різні показання у вашій конструкції. Для задач з окремими каналами кольору варто розглянути RGB-модуль APDS-9960 з інтерфейсом I²C; він потребує іншого підключення та живлення 2,4–3,6 В і не є прямою заміною HY-S126.
Підсвічування не усуває вплив зовнішнього світла. Для повторюваного результату закріпіть сенсор відносно поверхні, налаштуйте пороги у робочому освітленні та повторіть перевірку після зміни монтажу або умов роботи.
Підійде / не підійде
Підійде
- Для виявлення контрастної лінії або мітки на підготовленій поверхні.
- Для навчання зчитуванню аналогових сигналів і програмному налаштуванню порогів.
- Для Arduino та інших контролерів з АЦП після узгодження допустимої вхідної напруги.
Не підійде
- Для повноцінного RGB-аналізу або гарантованого розпізнавання довільних кольорів.
- Для прямого підключення OUT до входу з невідповідним допустимим діапазоном напруги.
- Для роботи без калібрування там, де змінюються освітлення та положення поверхні.
Приклади застосування
Навчальний робот, що слідує за лінією
Закріпіть HY-S126 під шасі над контрастною доріжкою. Контролер порівнює сигнал із порогом для лінії та фону й передає команди окремому драйверу двигунів. Перед рухом перевірте розділення показань на всій трасі.
Сортування світлих і темних зразків
Розміщуйте зразки перед сенсором в однаковому положенні та порівнюйте їхні показання з попередньо визначеним порогом. Така схема придатна для експериментів із контрастом, але не замінює аналіз складу або точного кольору матеріалу.
Підключення та налаштування
Звірте контакти та вхід контролера
Вимкніть живлення. Знайдіть VCC, GND та OUT за маркуванням плати, не покладаючись на порядок контактів за чужою схемою. Перевірте допустимий діапазон аналогового входу.
Під’єднайте живлення та сигнал
Підключіть VCC до стабілізованого джерела 3,3–5 В, GND — до спільної землі, OUT — до сумісного входу АЦП. Для Arduino-проєкту можна використати Nano V3.0 ATmega328P з аналоговими входами. Напругу сигналу та налаштування АЦП узгодьте до подавання живлення.
Визначте поріг на реальній поверхні
Зчитайте значення над лінією та фоном у робочому положенні сенсора. Виберіть поріг, який розділяє ці ділянки, та перевірте його на кількох проходах. Якщо показання перекриваються, змініть умови освітлення або монтаж і повторіть налаштування.
Для тимчасових з’єднань можна обрати проводи Dupont, попередньо звіривши крок, геометрію та тип контактів на обох платах.
Обмеження та безпека
Живлення сенсора не визначає допустиму напругу АЦП
Підтримка живлення 3,3–5 В не означає, що OUT можна безпосередньо підключати до будь-якого контролера. Для ESP8266 та інших плат із нижчою допустимою вхідною напругою спочатку перевірте діапазон АЦП конкретної плати й вихідний сигнал сенсора; за потреби застосуйте розрахований подільник напруги. Не подавайте неперевірений сигнал на вхід.
Освітлення та чистота оптики
Уникайте прямого сонячного світла та різких змін освітлення, які можуть заважати розрізненню поверхонь. HY-S126 не має пилозахисту: захищайте оптичні елементи від забруднення й очищайте їх перед повторним калібруванням.
Перевіряйте полярність
Не перевищуйте напругу живлення та не міняйте місцями VCC і GND. Монтуйте й змінюйте з’єднання лише у знеструмленій схемі.
FAQ
Чи розпізнає HY-S126 червоний, зелений і синій кольори?
HY-S126 формує один аналоговий сигнал для оцінювання світлості, а не окремі RGB-значення. Різні кольорові поверхні можуть давати різні показання, але надійність їх розрізнення потрібно перевіряти на конкретних зразках.
Чи потрібна спеціальна бібліотека для Arduino?
Аналоговий вихід HY-S126 можна зчитувати стандартною функцією analogRead() на відповідному аналоговому вході Arduino. Програма має окремо порівнювати показання з вашим порогом.
Який поріг встановити для чорної лінії?
Поріг для HY-S126 визначайте за показаннями над вашою лінією та фоном. Готове число з іншого проєкту не враховує освітлення, поверхню й положення сенсора.
