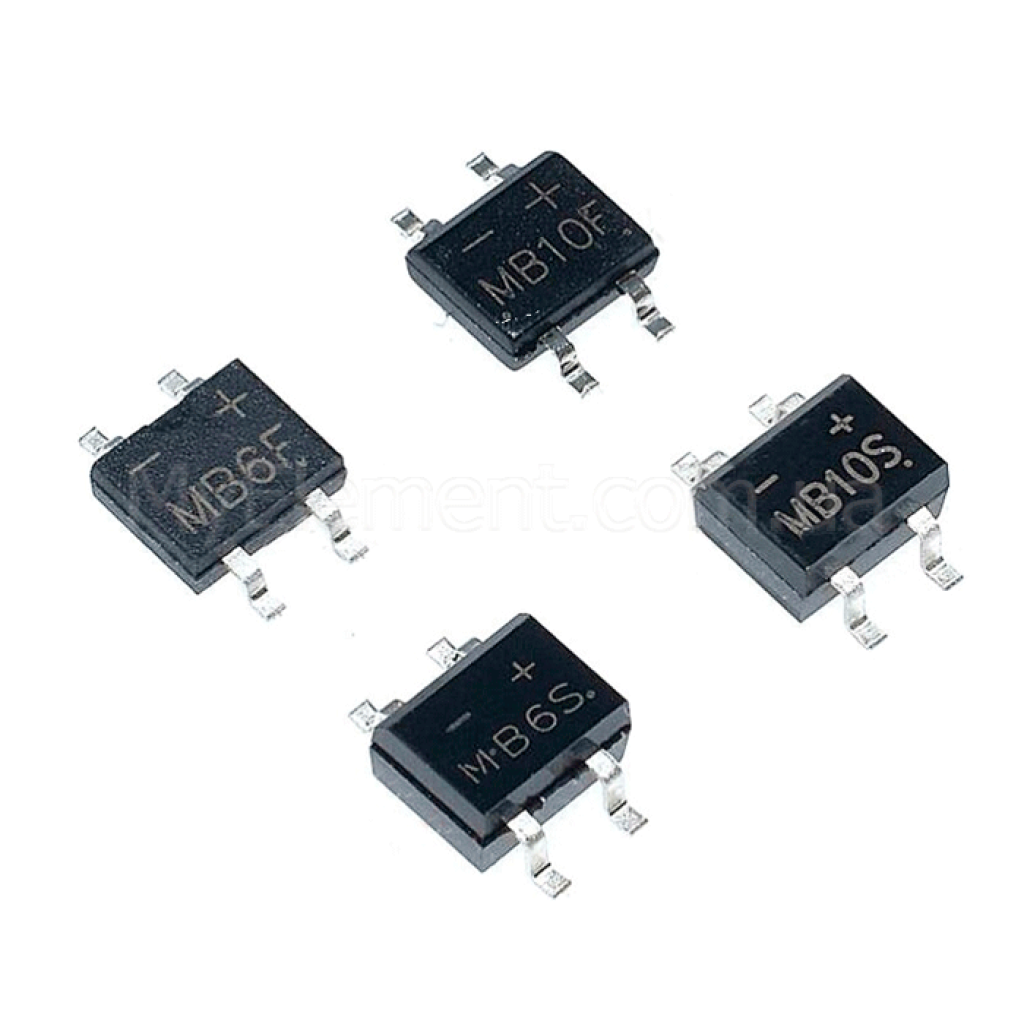

Мостовий випрямляч MB10F корпус SOP-4 (0.5А 1000V)

Name: Мостовий випрямляч MB10F корпус SOP-4 (0.5А 1000V)
Brand: Мій Проект
SKU: 5507
Price: 2.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5507

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Мостовий випрямляч MB10F корпус SOP-4 (0.5А 1000V)

В наявності

Код товару: 5507

2.00 грн

Знайшли дешевше?

Кількість контактів:4

Максимальна напруга:1000 V

Максимальний струм:0.5 А

Тип корпусу:SOP-4

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Мостовий випрямляч MB10F корпус SOP-4 (0.5А 1000V)

Код товару: 5507

2.00 грн

Опис

Мостовий випрямляч MB10F SOP-4

Однофазний SMD мостовий випрямляч для повноперіодного перетворення змінної напруги на постійну з робочими параметрами до 0.8 А та 1000 В.

Основні переваги

Низьке падіння напруги

Макс. 1.1 В на елемент при IF = 0.8 А зменшує втрати та нагрів.

Висока імпульсна стійкість

IFSM до 30 А (8.3 мс, півхвиля) забезпечує витримку пускових струмів.

Скляна пасивація кристала

Glass‑passivated конструкція підвищує надійність та стабільність параметрів.

Матеріали та надійність

Корпус з UL 94V‑0; MSL 1 за J‑STD‑020; маркування полярності на корпусі.

Ключові характеристики

Повторювана зворотна напруга (VRRM):	1000 В
Ефективне зворотне (VR(RMS)):	700 В
Середній випрямлений струм (IO):	0.8 А при TA = +110°C; 0.5 А при TA = +125°C
Піковий імпульсний струм (IFSM):	30 А (8.3 мс, півхвиля, на номінальному навантаженні)
Макс. пряме падіння на елемент (VF):	1.1 В @ IF = 0.8 А, TA = +25°C
Зворотний струм (IR):	до 5 мкА @ VR = 1000 В, +25°C; до 500 мкА @ +125°C
Типова ємність переходу (CT):	8 пФ (тип.) @ VR = 4 В, f = 1 МГц
Діапазон робочих/зберігання температур (TJ, TSTG):	−55…+150 °C
Типовий тепловий опір (на елемент):	RθJA ≈ 63 °C/Вт; RθJL ≈ 39 °C/Вт
Матеріал корпусу:	Пластик, UL 94V‑0
Кількість виводів:	4 (SOP‑4)
Маса (довідково):	≈ 0.08 г

Детальні технічні параметри

VF (max) = 1.1 В на один діод при IF = 0.8 А, TA = +25°C; у провідній гілці мосту послідовно два елементи.
IR (max) = 5 мкА @ VR = 1000 В, +25°C; 500 мкА @ +125°C (вимір кожного елемента).
CT (тип.) = 8 пФ @ VR = 4 В, f = 1.0 МГц (на елемент).
IO залежить від температури навколишнього середовища: 0.8 А при TA = +110°C; 0.5 А при TA = +125°C (примітка про монтаж на FR‑4 у даташиті).
Імпульсна здатність: IFSM = 30 А на 8.3 мс (напівсинус на номінальному навантаженні).
Полярність і виводи позначені на корпусі; монтажне положення — довільне.
Габарити корпусу SOP‑4 (довідково): D 4.50–4.95 мм; E 6.40–7.00 мм; E1 3.60–4.10 мм; A2 1.20–1.60 мм; L 0.70–1.10 мм.
Відповідність: безсвинцеве покриття виводів; RoHS; “Green” (без галогенів та сурми).

Примітка: параметри базуються на документації Diodes Incorporated для MB10F. Джерело: Diodes Incorporated Datasheet (PDF).

Основні сфери застосування

AC‑DC випрямлення у SMPS та адаптерах живлення.
Світлодіодні драйвери та освітлення.
Зарядні пристрої та побутова електроніка.
Офісне обладнання та телекомунікаційні пристрої.

Сумісні позначення та альтернативи

У цьому даташиті прямі крос‑посилання не наведені. Підбір можливих альтернатив виконуйте за ключовими параметрами VRRM = 1000 В, IO = 0.8 А та відповідністю корпусу SOP‑4.

Питання-відповіді (FAQ)

Яке максимальне зворотне робоче напруження MB10F?

VRRM = 1000 В; еквівалентне VR(RMS) = 700 В.

Який номінальний середній струм випрямлення?

0.8 А при TA = +110°C або 0.5 А при TA = +125°C згідно таблиці максимально допустимих параметрів.

Яке падіння напруги на діоді при робочому струмі?

Максимум 1.1 В на елемент при IF = 0.8 А, TA = +25°C.
