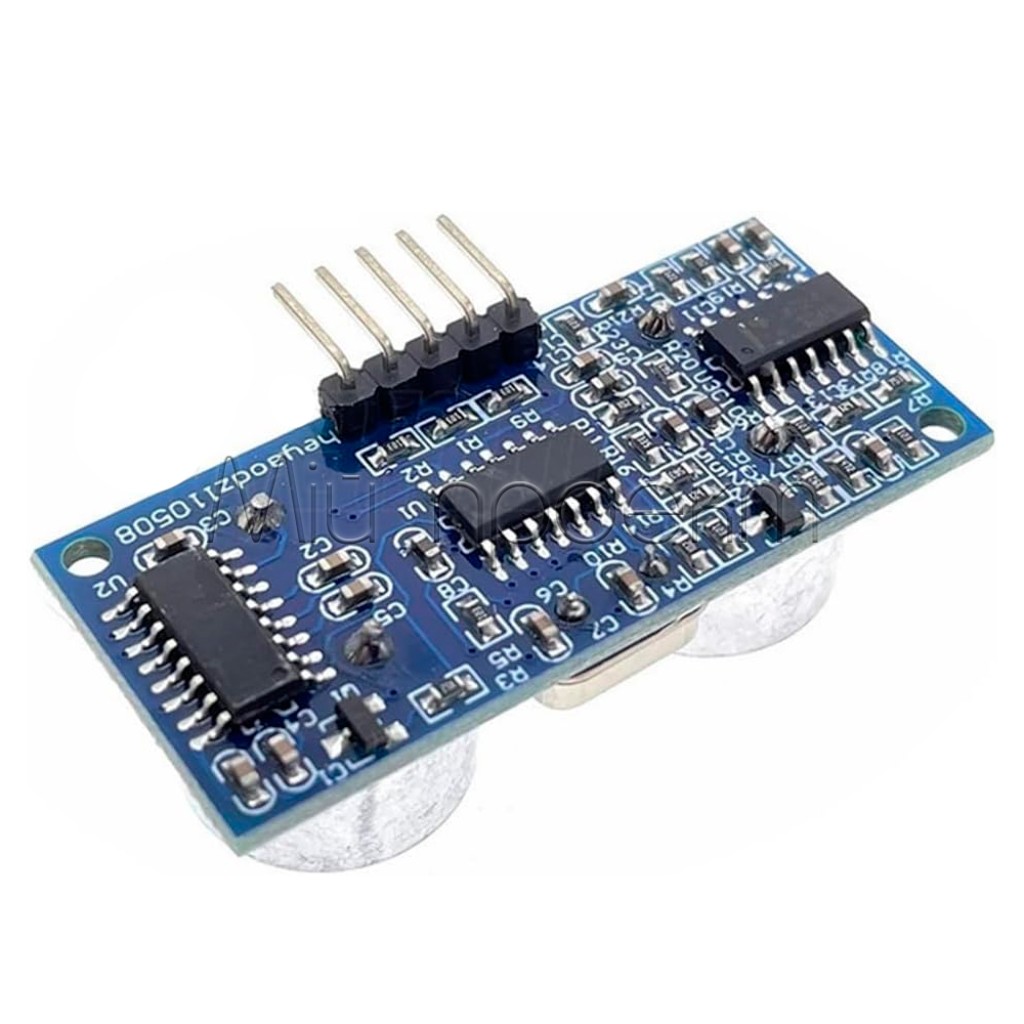

Коротко про HY-SRF05
HY-SRF05 — ультразвуковий датчик для безконтактного вимірювання відстані та виявлення перешкод у навчальних, робототехнічних та автоматизованих системах. Датчик живиться від 5 В і передає результат тривалістю імпульсу Echo; для контролерів із логікою 3,3 В потрібно передбачити узгодження сигнальних рівнів.
Діапазон вимірювання становить 2–450 см. Реальна дальність і точність залежать від температури повітря та здатності поверхні відбивати ультразвук.
Ключові характеристики
- Тип
- ультразвуковий датчик відстані HY-SRF05
- Діапазон відстані
- 2–450 см
- Точність
- 0,3 см; результат залежить від умов вимірювання
- Живлення
- 5 В
- Струм споживання
- 10–40 мА
- Частота ультразвуку
- 40 кГц
- Кут розсіювання
- <15°

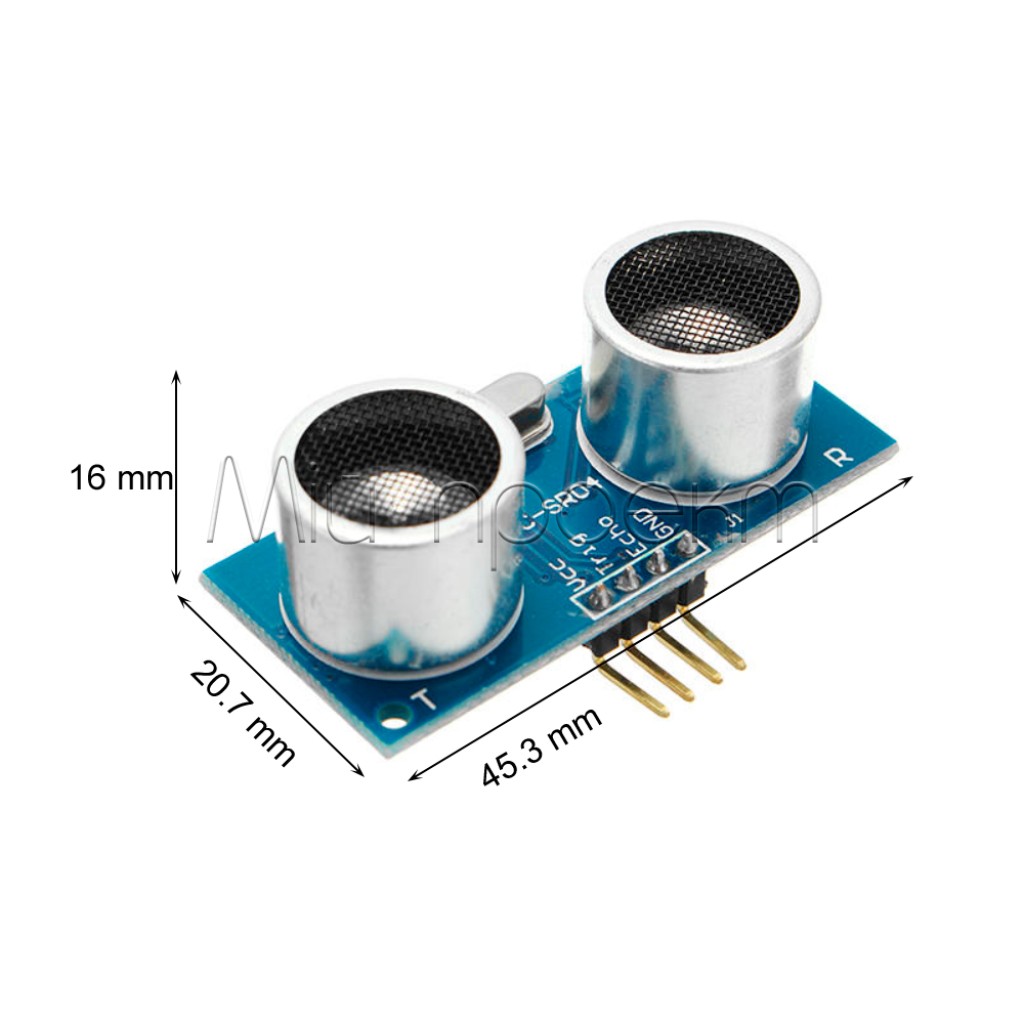

- Розміри модуля
- 45 × 20 × 15 мм
- Контакти

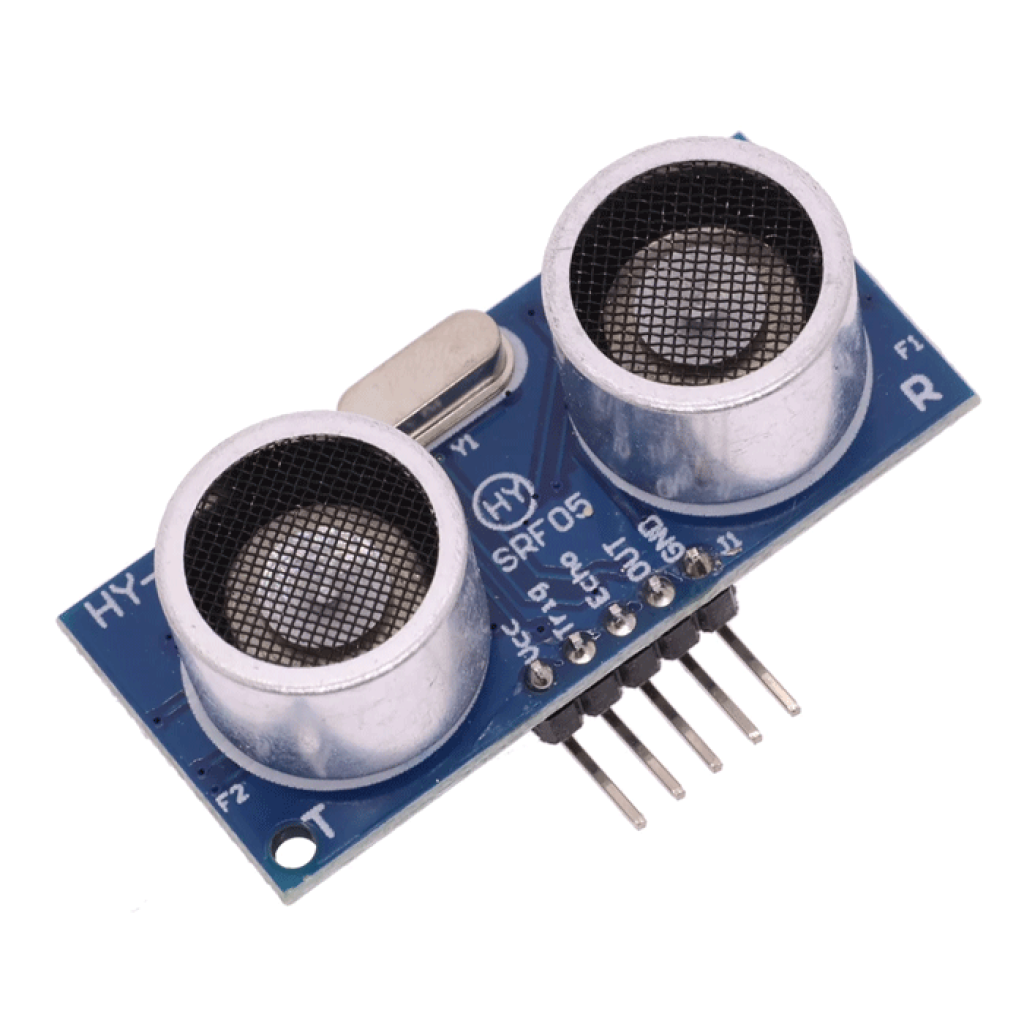

- VCC, Trig, Echo, OUT, GND
- Робоча температура
- −15…+70 °C
Детальний опис та особливості
HY-SRF05 визначає відстань за часом проходження звуку до об’єкта й назад. Після запуску через Trig датчик випромінює пакет із восьми ультразвукових імпульсів. Мікроконтролер вимірює тривалість Echo та перетворює її на відстань, враховуючи подвійний шлях сигналу.
Цифровий імпульсний інтерфейс дає змогу обійтися без аналогового входу: для звичайного підключення потрібні окремий вихід керування Trig та вхід вимірювання Echo. Для першого запуску використовуйте саме таке підключення; контакт OUT залиште непідключеним. Не з’єднуйте Trig та Echo напряму між собою.
Ультразвукове вимірювання залежить не лише від відстані. Тканина й поролон гірше відбивають сигнал, тому показники для таких об’єктів можуть бути нестабільними. Температура змінює швидкість звуку: однаковий коефіцієнт перерахунку не забезпечує однакову похибку за всіх умов.
Для програмування можна використовувати вимірювання тривалості імпульсу або бібліотеку NewPing, якщо вона підтримує обрану плату та її програмне середовище. Налаштування бібліотеки не замінює перевірку живлення й електричної сумісності GPIO.
Підійде / не підійде
Підійде
- Для навчального далекоміра з мікроконтролером і цифровими входами та виходами.
- Для виявлення перешкод у робототехнічному прототипі після перевірки роботи з потрібними поверхнями.
- Для інтерактивної інсталяції, яка реагує на наближення об’єкта.
Не підійде
- Для вимірювань ближче 2 см або за межами робочого діапазону.
- Для прямого підключення Echo до входу, який не допускає сигналів 5 В.
- Для задач, де потрібна гарантована похибка 3 мм незалежно від температури та матеріалу об’єкта.
Якщо потрібен датчик із живленням 3,3 В або передаванням відстані через UART, розгляньте ультразвуковий датчик US-100. Перед заміною звірте його режим роботи та розпіновку.

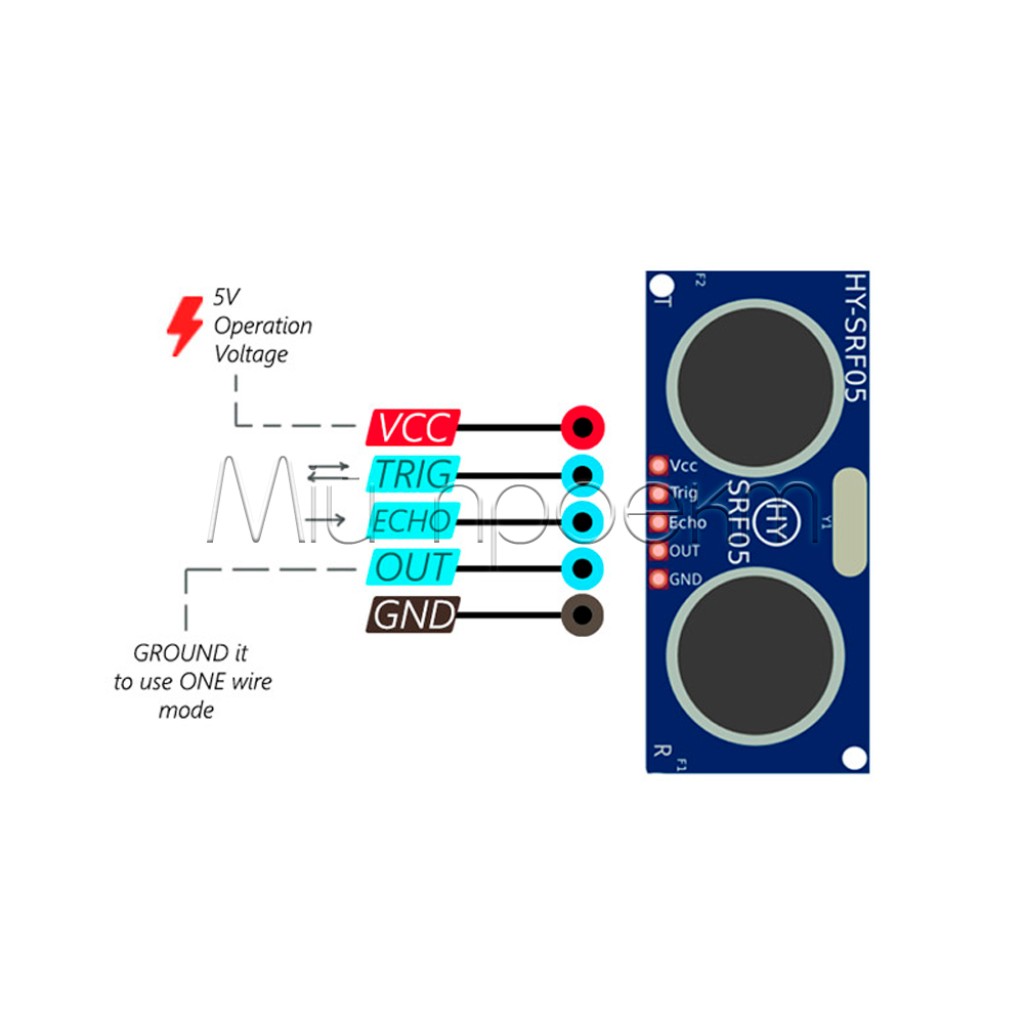

Підключення та перший запуск
Підключіть живлення
На знеструмленій схемі з’єднайте VCC із джерелом 5 В, а GND — зі спільною землею контролера. Звіряйтеся з написами біля контактів, а не лише з положенням плати.
З’єднайте сигнальні лінії
Підключіть Trig до цифрового виходу, Echo — до цифрового входу з відповідним допустимим рівнем напруги. Для логіки 3,3 В передбачте узгодження рівнів. OUT для цього підключення не використовуйте.
Запустіть вимірювання
Подайте на Trig імпульс високого рівня тривалістю 10 мкс та виміряйте тривалість високого рівня Echo. Між запусками залишайте щонайменше 60 мс. У програмі обмежте час очікування відлуння, щоб відсутність відповіді не блокувала решту функцій.
Переведіть час у відстань
Для орієнтовного розрахунку використовуйте: відстань у сантиметрах ≈ тривалість Echo у мікросекундах × 0,0343 / 2. Коефіцієнт швидкості звуку потрібно коригувати, якщо температурні зміни суттєві для вашого завдання.
Для тимчасового монтажу можна використати проводи Dupont, обравши тип кінців під контакти датчика та контролера.
Для узгодження сигналів 3,3/5 В можна обрати 4-канальний перетворювач логічних рівнів або 8-канальний CJMCU-0108 на TXS0108E. Підключайте сторони живлення та керувальні контакти відповідно до інструкції обраного перетворювача; він узгоджує сигнали, а не замінює джерело живлення датчика.
Приклади застосування
Навчальний вимірювач відстані
Контролер запускає HY-SRF05 та виводить розраховану відстань у послідовний монітор. Почніть із нерухомого об’єкта з поверхнею, яка добре відбиває звук, і порівняйте показники на кількох відомих відстанях.
Робот із реакцією на перешкоду
У робототехнічному прототипі програма може змінювати рух за наближення об’єкта. Поріг спрацьовування обирайте з урахуванням інтервалу опитування й часу реакції конструкції, а не впритул до мінімальної відстані датчика.
Інтерактивне керування
У макеті інсталяції відстань можна використовувати як умову запуску світлового чи звукового ефекту. Перевірте реакцію на реальні предмети або одяг відвідувача перед остаточним вибором порога.
Обмеження та безпека
Захистіть низьковольтні входи
Під час проєктування вважайте Echo сигналом із рівнем до напруги живлення датчика. Не подавайте його напряму на GPIO, який не допускає 5 В: використовуйте відповідне узгодження рівнів і спільну землю.
Уникайте взаємних акустичних завад
Інші ультразвукові пристрої поблизу можуть впливати на результати. Якщо датчиків кілька, запускайте їх по черзі та перевіряйте показники у фактичній конфігурації.
Перевірте умови вимірювання
Не покладайтеся на один показник біля меж діапазону або під час вимірювання до м’яких звукопоглинальних матеріалів. Для керування механізмом передбачте обробку пропущених і нестабільних вимірювань.
FAQ
Чи можна живити HY-SRF05 від 3,3 В?
HY-SRF05 розрахований на живлення 5 В. Для схеми з контролером 3,3 В забезпечте окрему лінію живлення датчика та електрично сумісне підключення сигналів.
Чи видає Echo готове число сантиметрів?
Echo передає імпульс, тривалість якого вимірює контролер. Відстань обчислює програма; готове числове значення через UART цей спосіб підключення не передає.
Чому показники змінюються для різних предметів?
Ультразвуковий датчик потребує відбитого звуку. Тканина, поролон та інші звукопоглинальні поверхні можуть повертати слабше відлуння, тому стабільність показників залежить від об’єкта.
Чи потрібно підключати OUT для вимірювання через Trig/Echo?
Для підключення з окремими Trig та Echo контакт OUT залишайте вільним. Не замикайте OUT на землю й не об’єднуйте сигнальні контакти для першого запуску.
