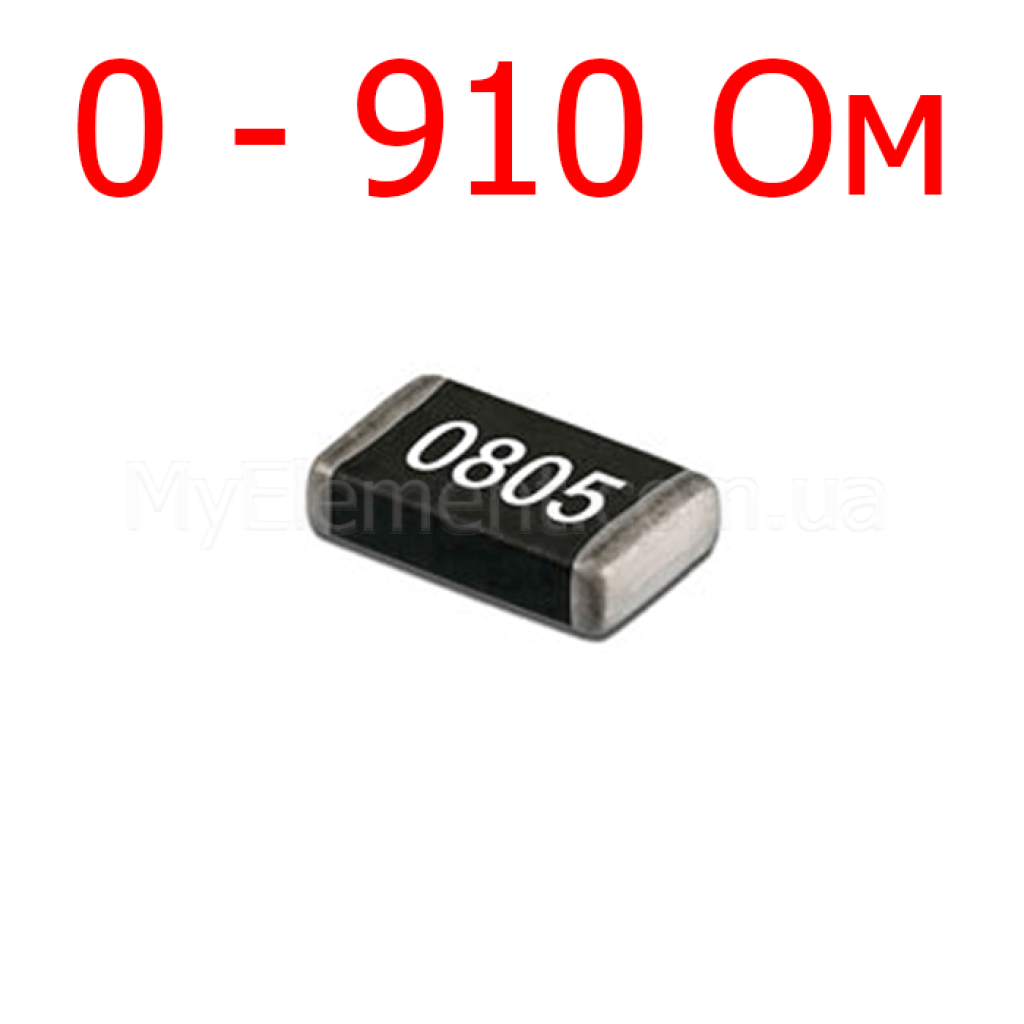

SMD резистор 0805 5% (0-910 Ом)

Name: SMD резистор 0805 5% (0-910 Ом)
Brand: Мій Проект
SKU: 5110
Price: 1.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5110

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5110

1.00 грн

Знайшли дешевше?

10 або більше 0.70 грн

100 або більше 0.35 грн

1000 або більше 0.20 грн

Опір *

Номінальна потужність:0,125 W

Нормований допуск:±5%

Опір:0 R - 910 Ом

Робоча температура:-55°C ... +125°C

Тип корпусу:0805

Тип резистора:Керамічний

Тип упаковки:Стрічка на котушці

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

SMD резистор 0805 5% (0-910 Ом)

Код товару: 5110

1.00 грн

Опис

SMD резистор 0805 5% (0–910 Ом) 0805

Товстоплівковий чіп‑резистор загального призначення у корпусі 0805 з нормованим допуском ±5%, придатний для поверхневого монтажу в споживчій, промисловій та автомобільній електроніці.

Основні переваги

Підтримка AEC‑Q200

Серія MCR відповідає вимогам AEC‑Q200 (для розміру 0805), що підтверджує придатність для автомобільних застосувань.

Надійність товстоплівкової технології

Металосклопокритий товстоплівковий резистивний елемент на підкладці Al₂O₃ забезпечує стабільність та довговічність.

Стандартні електричні ліміти

Номінальна потужність 0.125 Вт (при 70 °C) та обмежувальна напруга 150 В для типорозміру 0805.

Варіант 0 Ω (джампер)

Для 0805 доступний джампер з опором ≤ 50 мΩ та допустимим струмом до 2 А.

Ключові характеристики

Параметр:	Значення
Корпус:	0805 (2012)
Розміри (Д × Ш × В):	2.0 ±0.1 × 1.25 ±0.1 × 0.55 ±0.1 мм
Номінальна потужність (70 °C):	0.125 Вт
Обмежувальна напруга:	150 В
Діапазон опорів для цієї позиції:	0 Ω (джампер), 1 Ω … 910 Ω
Діапазон опорів серії:	1 Ω … 10 МОм; доступний 0 Ω (джампер)
Нормований допуск:	±5% (клас J)
ТКС (±5%):	±200 ppm/°C для 10 Ω … 10 МОм; для 1 … 9.1 Ω — ±400 ppm/°C
Робоча температура:	−55 °C … +155 °C
0 Ω джампер (0805):	Imax = 2 А; R ≤ 50 мΩ
Відповідність стандартам:	AEC‑Q200 (для MCR10)

Детальні технічні параметри

Серія: ROHM MCR, типорозмір MCR10 (2012/0805), загального призначення.
Резистивний елемент: металосклопокритий товстоплівковий шар на підкладці Al₂O₃.
Коди маркування: для допуску J (±5%) — 3‑значний; «000» використовується для джампера.
Ряди номіналів: E24 — стандарт; E96 — для частини позицій інших класів точності (за документацією серії).
Для 0805 встановлено обмежувальну напругу 150 В та номінальну потужність 0.125 Вт при 70 °C.
Доступність джампера 0 Ω для MCR10: R ≤ 50 мΩ, Imax до 2 А, робочий діапазон температур −55…+155 °C.
Сумісність із вимогами AEC‑Q200 зазначена для серії MCR (виняток — найменші розміри; 0805 відповідає).

Примітка: параметри базуються на документації ROHM для MCR10 (серія MCR, 0805). Джерело: ROHM Datasheet (PDF).

Основні сфери застосування

Плати керування та живлення загального призначення.
Побутова та споживча електроніка.
Промислові модулі, контролери та датчики.
Автомобільна електроніка (AEC‑Q200 сумісна серія MCR10).

Сумісні позначення та альтернативи

Для електрично сумісної заміни в межах тієї ж серії використовуйте ROHM MCR10 з іншим номіналом у потрібному діапазоні або з іншим допуском (наприклад, MCR10 F — ±1% чи MCR10 D — ±0.5%) за умови збереження корпусу 0805 та тих самих граничних параметрів.

Питання-відповіді (FAQ)

Яка номінальна потужність та обмежувальна напруга для 0805?

Для MCR10 (0805) номінальна потужність становить 0.125 Вт (при 70 °C), обмежувальна напруга — 150 В.

Чи доступний варіант 0 Ω і які його параметри?

Так, для 0805 доступний джампер 0 Ω з опором ≤ 50 мΩ і максимально допустимим струмом до 2 А.

Який температурний діапазон і ТКС для виконання ±5%?

Робоча температура — від −55 °C до +155 °C; типовий ТКС для 10 Ω … 10 МОм — ±200 ppm/°C, а для 1 … 9.1 Ω — ±400 ppm/°C.
