GY-68 BMP180 датчик температури та атмосферного тиску

Країна-виробник: Китай Код товару: 1130
0
Все про товар
Опис
Характеристики
Відгуки 0
Питання0
FAQ
Інструкція

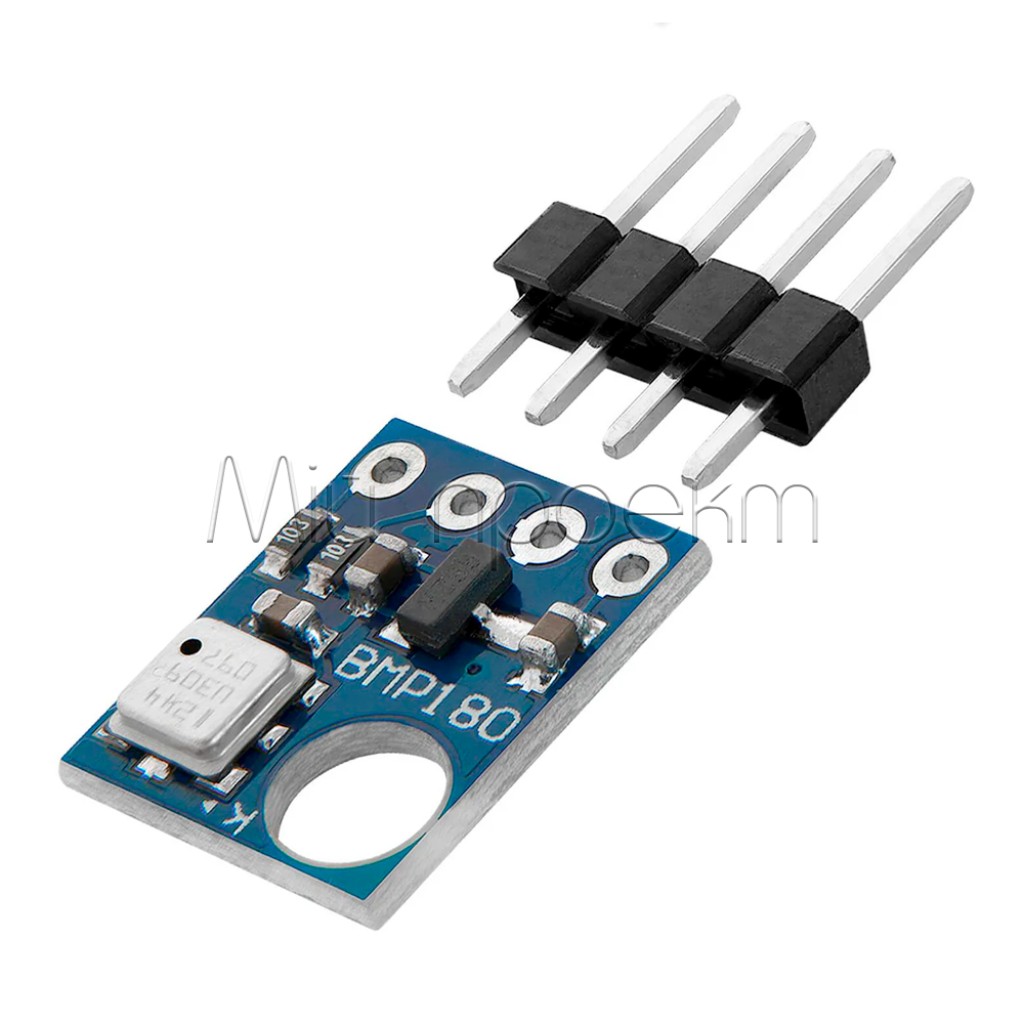

GY-68 BMP180 датчик температури та атмосферного тиску
GY-68 BMP180 датчик температури та атмосферного тиску
GY-68 BMP180 датчик температури та атмосферного тиску
GY-68 BMP180 датчик температури та атмосферного тиску
GY-68 BMP180 датчик температури та атмосферного тиску
В наявності
Код товару: 1130
38.00 грн
Знайшли дешевше?
🚚 Відправка щодня о 15 годині, окрім неділі
-Вхідна напруга-:1.8 - 3.6 В
-Інтерфейс-:I2C
-Час відгуку-:Максимальний час перетворення тиску сенсора BMP180 у стандартному режимі: 7,5 мс; не включає повний цикл зчитування температури, тиску та обробки даних.
-Точність по тиску-:Абсолютна похибка сенсора BMP180: −4…+2 гПа за живлення 3,3 В, температури 0…+65 °C і тиску 300–1100 гПа; не є гарантією індивідуальної точності готового модуля.
-Розміри-:13 х 11 мм
-Діапазон робочої температури-:−40…+85 °C; діапазон повної точності сенсора BMP180: 0…+65 °C.
Доставка
Новою Поштою у відділення та поштомати
Новою Поштою у відділення та поштомати
від 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фіксована 49грн
Укрпоштою у відділення по Україні
Укрпоштою у відділення по Україні
від 55 ₴
Meest Пошта
Meest Пошта
від 80 ₴
Оплата
Оплата карткою Оплата карткою
Переказ на картку Переказ на картку
Оплата на IBAN Оплата на IBAN
Безготівковий розрахунок Безготівковий розрахунок
Післяплата Післяплата
Гарантійні положення
Гарантійні зобов'язання на товари, які були паяні, не поширюються
GY-68 BMP180 датчик температури та атмосферного тиску
Код товару: 1130
38.00 грн
Опис

Коротко про GY-68 BMP180

GY-68 BMP180 — цифровий датчик атмосферного тиску та температури з інтерфейсом I²C для саморобних метеостанцій, барометрів і навчальних висотомірів. Модуль потребує живлення 1,8–3,6 В та контролера для зчитування й обробки даних.

Висота обчислюється за тиском, а не вимірюється безпосередньо: для її визначення потрібно задати актуальний опорний тиск. Модуль не є готовим автономним вимірювальним приладом.

Ключові характеристики

Модуль і сенсор
GY-68, BMP180
Вимірювані величини
Абсолютний атмосферний тиск і температура
Діапазон тиску
300–1100 гПа
Живлення
1,8–3,6 В
Інтерфейс
I²C; SDA, SCL, живлення та GND
Робоча температура
−40…+85 °C; діапазон повної точності самого BMP180 — 0…+65 °C.[1]

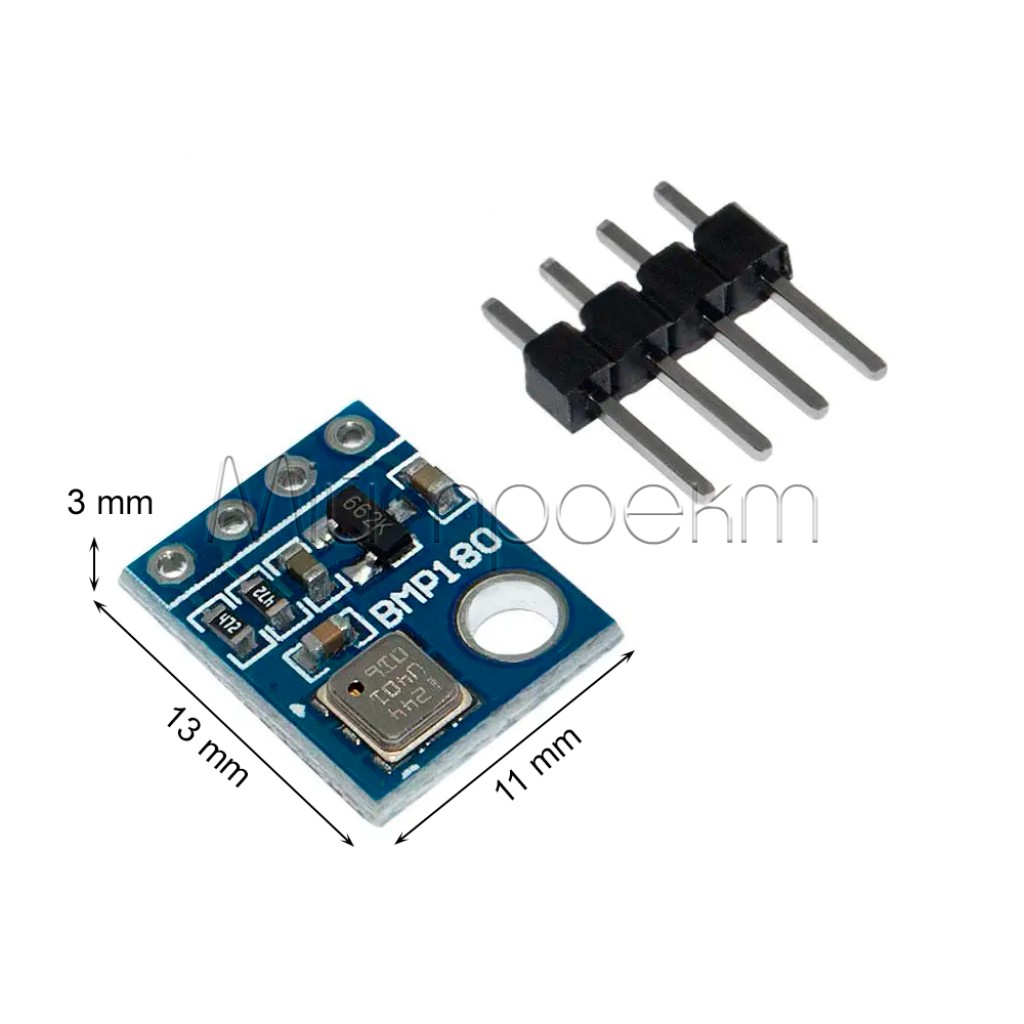

Розміри модуля
13 × 11 мм

Детальний опис та особливості

Температурна компенсація та обробка даних

BMP180 передає цифрові результати перетворення через I²C. Для отримання тиску й температури у фізичних одиницях програма має використати індивідуальні калібрувальні коефіцієнти з пам’яті сенсора. Температурні дані беруть участь у компенсації вимірювання тиску, тому простого зчитування сирого регістра недостатньо.[1]

Режим вимірювання та точність

BMP180 дозволяє вибирати компроміс між швидкістю перетворення, шумом і споживанням. У стандартному режимі максимальний час перетворення тиску становить 7,5 мс; режими з вищою роздільністю потребують більше часу. Цей інтервал не є часом повного циклу зчитування температури, тиску та обробки даних.[1]

Низький шум не означає таку саму абсолютну точність. Для самого BMP180 абсолютна похибка тиску становить −4…+2 гПа за живлення 3,3 В, температури 0…+65 °C та тиску 300–1100 гПа. Ця специфікація сенсора не є результатом індивідуального калібрування готового модуля.[1]

Барометрична висота

Барометричний висотомір перетворює тиск на приблизну висоту. Зміна погоди змінює тиск навіть у нерухомого пристрою, тому для висоти над рівнем моря потрібне актуальне місцеве значення тиску, приведеного до рівня моря. Без коректного опорного значення не слід очікувати гарантованої метрової точності.

Підійде / не підійде

Підійде

  • Для спостереження за змінами атмосферного тиску в домашній метеостанції.
  • Для навчання роботі з I²C, цифровими датчиками та температурною компенсацією.
  • Для експериментального барометричного висотоміра з налаштованим опорним тиском.
  • Для Arduino, ESP32 або Raspberry Pi за умови відповідного живлення, логічних рівнів і програмної підтримки BMP180.

Не підійде

  • Для прямого підключення до живлення або сигнальних рівнів 5 В.
  • Для роботи у воді або з прямим контактом сенсора з рідиною.
  • Як самостійний прилад із дисплеєм або як гарантовано точний навігаційний висотомір.
  • Для вимірювання вологості: якщо вона потрібна разом із тиском і температурою, розгляньте GY-BME280-3.3 з відповідною бібліотекою та перевіркою підключення.

Приклади застосування

Метеостанція з передаванням даних

GY-68 підключається через I²C до плати ESP32 CP2102 з логікою 3,3 В. Контролер може періодично зчитувати тиск і температуру та передавати їх мережею для побудови графіків. Датчик розміщуйте із доступом атмосферного повітря, але без контакту з опадами.

Навчальний барометричний висотомір

Контролер обчислює висоту за показаннями тиску та заданим опорним значенням. Такий проєкт дозволяє дослідити залежність тиску від висоти й вплив погоди, але не замінює навігаційний або страхувальний прилад.

Підключення та перший запуск

  1. Перевірте живлення та маркування

    За вимкненого живлення знайдіть контакти живлення, GND, SDA та SCL за написами на платі. Для системи з логікою 3,3 В використовуйте живлення модуля 3,3 В; не визначайте розпінування лише за положенням контактів на схожій платі.

  2. З’єднайте шину I²C

    З’єднайте GND із землею контролера, SDA — з лінією даних, SCL — із тактовою лінією. Для контролера з логікою 5 В використовуйте двонапрямний перетворювач логічних рівнів 3,3/5 В для SDA та SCL, а модуль живіть окремо від відповідної напруги. Перетворювач сигналів не замінює джерело живлення.

  3. Запустіть тест BMP180

    Використайте бібліотеку з підтримкою BMP180, наприклад Adafruit BMP085/BMP180. Спочатку перевірте зчитування тиску та температури. Якщо датчик не визначається, перевірте живлення, спільну землю та призначення SDA/SCL у програмі й на контролері.

  4. Налаштуйте розрахунок висоти

    Перед використанням функції висотоміра введіть актуальний тиск на рівні моря для вашої місцевості. Для порівняння з метеосервісом перевірте, чи обидва значення тиску приведені до однакової висоти.

Обмеження та безпека

Не подавайте 5 В безпосередньо

Живлення модуля має залишатися в межах 1,8–3,6 В. Не підключайте SDA та SCL до шини з підтягуванням до 5 В без узгодження рівнів: неправильна напруга може пошкодити сенсор.

Захистіть сенсор, не перекриваючи доступ повітря

Не допускайте прямого контакту з рідиною. Для вимірювання атмосферного тиску корпус повинен мати відповідний доступ повітря. Уникайте прямого освітлення сенсора та розташування біля деталей, що швидко нагріваються: ці чинники можуть спотворювати вимірювання.[1]

Не використовуйте як єдиний засіб безпеки

BMP180 не призначений для систем, у яких відмова може спричинити травми або значні матеріальні збитки. Не покладайтеся на цей модуль як на єдиний датчик критичного керування чи аварійного захисту.[1]

FAQ

Чи можна підключити GY-68 до Arduino з логікою 5 В?

GY-68 потребує відповідного живлення та узгодження рівнів SDA/SCL. Самої наявності I²C на Arduino недостатньо для безпечного прямого підключення до 5-вольтової шини.

Чому висота змінюється, коли датчик лежить на столі?

Барометрична висота залежить від виміряного й опорного тиску. Зміни погоди та шум вимірювань впливають на результат; перевірте актуальність опорного тиску й обраний режим вимірювання, перш ніж робити висновок про несправність.

Чи гарантує BMP180 абсолютну точність 0,03 гПа?

BMP180 не гарантує абсолютної точності 0,03 гПа. Шум, роздільність і абсолютна похибка — різні характеристики; зменшення коливань показань саме по собі не усуває їхнє зміщення.[1]

Чи вимірює GY-68 вологість?

GY-68 BMP180 вимірює тиск і температуру. Для вологості потрібен окремий сенсор або інший комбінований модуль.

Документи та джерела

Характеристики
-Основні-
-Вхідна напруга-
1.8 - 3.6 В
-Інтерфейс-
I2C
-Час відгуку-
Максимальний час перетворення тиску сенсора BMP180 у стандартному режимі: 7,5 мс; не включає повний цикл зчитування температури, тиску та обробки даних.
-Точність по тиску-
Абсолютна похибка сенсора BMP180: −4…+2 гПа за живлення 3,3 В, температури 0…+65 °C і тиску 300–1100 гПа; не є гарантією індивідуальної точності готового модуля.
-Додаткові-
-Розміри-
13 х 11 мм
-Діапазон робочої температури-
−40…+85 °C; діапазон повної точності сенсора BMP180: 0…+65 °C.
Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді
Додайте питання, і ми відповімо найближчим часом.

Немає питань про даний товар, станьте першим і задайте своє питання.

Інструкція
Коротко

Підключіть VCC до 3.3V (або 5V якщо є стабілізатор), GND до землі, SDA до A4, SCL до A5 (для Arduino Uno). Встановіть бібліотеку Adafruit BMP085. Зачекайте 2–3 хв після подачі живлення. Для точної висоти — калібруйте за актуальним тиском на рівні моря (≈1013.25 гПа).

Як підключити BMP180 до Arduino?

Модуль GY-68 має вбудований стабілізатор 3.3V та підтягуючі резистори 10кΩ на лініях I²C. Це дозволяє безпечно живити його від 5V Arduino.

flowchart LR
    subgraph ARDUINO["🔌 Arduino UNO"]
        A5V["5V (або 3.3V)"]
        AGND["GND"]
        AA4["A4 (SDA)"]
        AA5["A5 (SCL)"]
    end

    subgraph BMP180["🌡️ GY-68 BMP180"]
        VCC["VCC"]
        GND["GND"]
        SDA["SDA"]
        SCL["SCL"]
    end

    A5V --> VCC
    AGND --> GND
    AA4 --> SDA
    AA5 --> SCL

Схема підключення BMP180 до Arduino Uno через I²C

I²C піни для різних плат Arduino

Відповідність SDA/SCL для популярних плат
Плата Arduino SDA SCL
Uno / Nano / Pro Mini A4 A5
Mega 2560 20 21
Leonardo / Micro 2 3
ESP8266 (NodeMCU) D2 (GPIO4) D1 (GPIO5)
ESP32 GPIO21 GPIO22

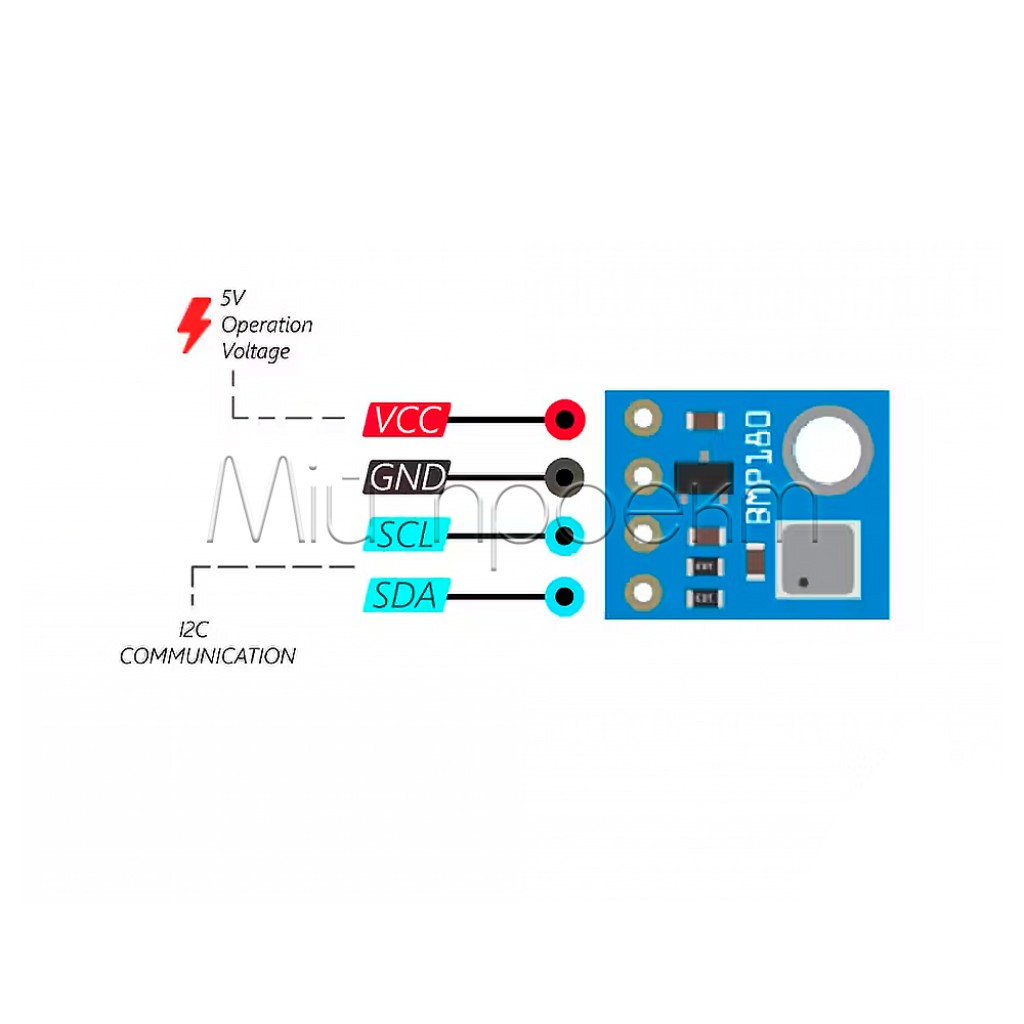

Розпіновка модуля GY-68

VCC
Живлення 3.3–5V (вбудований стабілізатор понизить до 3.3V)
GND
Земля
SCL
Тактова лінія I²C (Serial Clock)
SDA
Лінія даних I²C (Serial Data)
3.3V
Вихід стабілізатора (можна не підключати або живити інші 3.3V пристрої)

Перевірте наявність стабілізатора! Якщо на вашому модулі немає мікросхеми стабілізатора — живіть тільки від 3.3V. Пряме підключення чипа BMP180 до 5V пошкодить його!

Які бібліотеки потрібні для BMP180?

Для роботи з BMP180 рекомендується бібліотека Adafruit BMP085, яка підтримує обидва датчики (BMP085 та BMP180 — сумісні).

  1. Відкрийте менеджер бібліотек Arduino IDE → Sketch → Include Library → Manage Libraries...
  2. Знайдіть "Adafruit BMP085" Введіть у пошуку "BMP085". Оберіть "Adafruit BMP085 Library" від Adafruit.
  3. Встановіть залежності IDE запропонує встановити "Adafruit Unified Sensor" та "Adafruit BusIO" — натисніть "Install All".
  4. Перезапустіть IDE Після встановлення рекомендується перезапустити Arduino IDE для коректної роботи.

Альтернатива: бібліотека SparkFun SFE_BMP180. Завантажте ZIP з GitHub і додайте через Sketch → Include Library → Add .ZIP Library.

Приклад коду для зчитування тиску та температури

Цей скетч ініціалізує датчик, зчитує температуру, тиск та обчислює висоту над рівнем моря.

#include <Wire.h> #include <Adafruit_BMP085.h> // Тиск на рівні моря для вашої місцевості (гПа) // Дізнайтеся актуальне значення на meteo.gov.ua #define SEA_LEVEL_PRESSURE 1013.25 Adafruit_BMP085 bmp; void setup() { Serial.begin(9600); if (!bmp.begin()) { Serial.println("Помилка: BMP180 не знайдено!"); Serial.println("Перевірте підключення SDA/SCL"); while(1) {} } Serial.println("BMP180 готовий до роботи"); delay(2000); // Очікування стабілізації } void loop() { // Зчитування температури (°C) float temp = bmp.readTemperature(); // Зчитування тиску (Па → гПа) float pressure = bmp.readPressure() / 100.0; // Розрахунок висоти (метри) float altitude = bmp.readAltitude(SEA_LEVEL_PRESSURE * 100); Serial.print("Температура: "); Serial.print(temp); Serial.println(" °C"); Serial.print("Тиск: "); Serial.print(pressure); Serial.println(" гПа"); Serial.print("Висота: "); Serial.print(altitude); Serial.println(" м"); Serial.println("--------------------"); delay(1000); }

Serial Monitor: відкрийте його на швидкості 9600 бод (Tools → Serial Monitor). Ви побачите оновлення даних кожну секунду.

Як калібрувати висотомір для точних показників?

BMP180 обчислює висоту на основі різниці між виміряним тиском та опорним тиском на рівні моря. Для точності потрібно знати актуальний тиск.

Барометрична формула висоти:
h = 44330 × (1 − (P / P₀)^0.1903)

де P — виміряний тиск, P₀ — тиск на рівні моря (1013.25 гПа стандарт)

Два способи калібрування

  1. За даними метеостанції Дізнайтеся актуальний QNH (тиск приведений до рівня моря) на meteo.gov.ua або weather.com. Підставте це значення у SEA_LEVEL_PRESSURE.
  2. За відомою висотою Якщо знаєте точну висоту вашого місцезнаходження — використайте bmp.readSealevelPressure(knownAltitude) для розрахунку поточного P₀.

Погода впливає на висоту! Атмосферний тиск змінюється з погодою. Для точних абсолютних показників висоти — калібруйте щодня або використовуйте лише відносну висоту (різницю).

Усунення проблем

Помилка "BMP180 не знайдено"

Перевірте: 1) Правильність підключення SDA/SCL (для Uno — A4/A5, для Mega — 20/21). 2) Чи подано живлення на VCC. 3) Запустіть I2C Scanner — датчик повинен відповісти на адресі 0x77. 4) Спробуйте коротші проводи.

Показники температури завищені на 2–5°C

Це нормально. BMP180 вимірює температуру власного корпусу, а не повітря. Він нагрівається від роботи та від близьких компонентів. Для точної температури повітря використовуйте окремий датчик (DS18B20, DHT22).

Висота показує неправильні значення

Причина — некоректний P₀. Стандартні 1013.25 гПа рідко відповідають реальності. Дізнайтеся актуальний тиск на рівні моря для вашого регіону і підставте у SEA_LEVEL_PRESSURE. Різниця у 1 гПа = ~8 метрів похибки висоти.

Нестабільні показники, "стрибають" значення

Можливі причини: 1) Занадто довгі проводи I²C (>30 см) — скоротіть або використайте екранований кабель. 2) Завади від інших пристроїв — додайте конденсатор 0.1 мкФ між VCC та GND. 3) Потоки повітря — накрийте датчик поролоном з отворами.

Чи можна підключити кілька BMP180 до однієї шини I²C?

Ні напряму. BMP180 має фіксовану адресу 0x77, яку не можна змінити. Для кількох датчиків використовуйте I²C мультиплексор (TCA9548A) або програмне перемикання живлення датчиків.

Яка максимальна частота опитування датчика?

Залежить від режиму: Ultra Low Power — до 200 Гц (4.5 мс), Standard — ~130 Гц (7.5 мс), High Resolution — ~75 Гц (13.5 мс), Ultra High Resolution — ~38 Гц (26 мс). Бібліотека Adafruit за замовчуванням використовує максимальну точність.

Рекомендації для точних вимірювань

  1. Дайте час на прогрів Після подачі живлення зачекайте 2–3 хвилини перед точними вимірюваннями. Датчик повинен досягти теплової рівноваги.
  2. Ізолюйте від тепла Розміщуйте датчик подалі від стабілізаторів напруги, процесорів та інших джерел тепла. Використовуйте термоізоляційну підкладку.
  3. Захистіть від потоків повітря Різкі потоки повітря спотворюють показники. Накрийте датчик поролоном або тканиною з доступом для повільної дифузії повітря.
  4. Усереднюйте показники Для стабільних даних зчитуйте 10–20 значень і обчислюйте середнє. Це зменшить вплив шуму та миттєвих коливань.
  5. Використовуйте короткі проводи I²C розрахований на відстані до 20–30 см. Для довших з'єднань знизьте частоту шини до 100 кГц або використайте I²C буфер.

FAQ (часті запитання)
