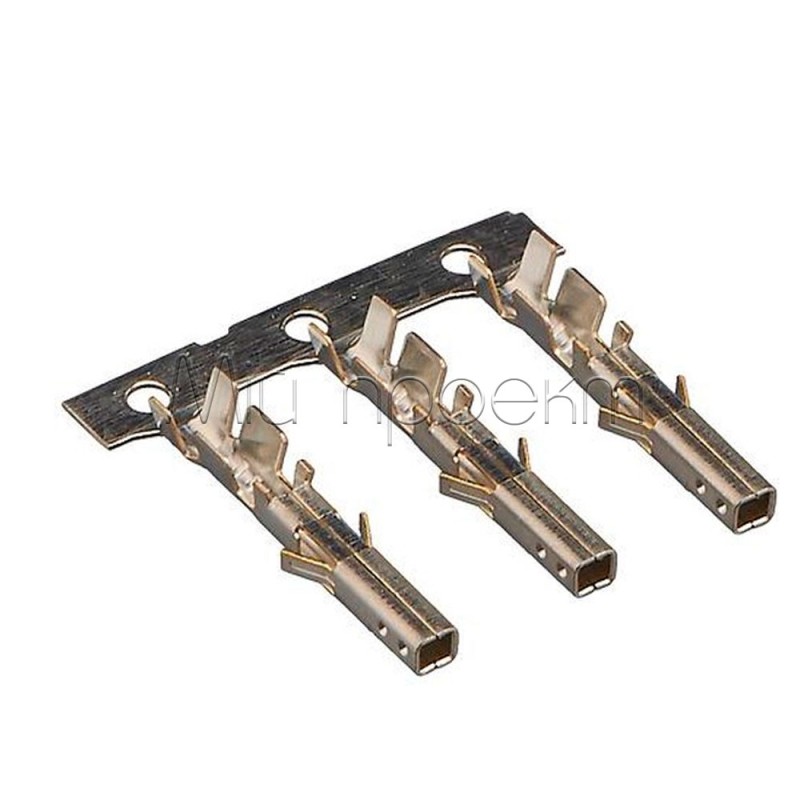

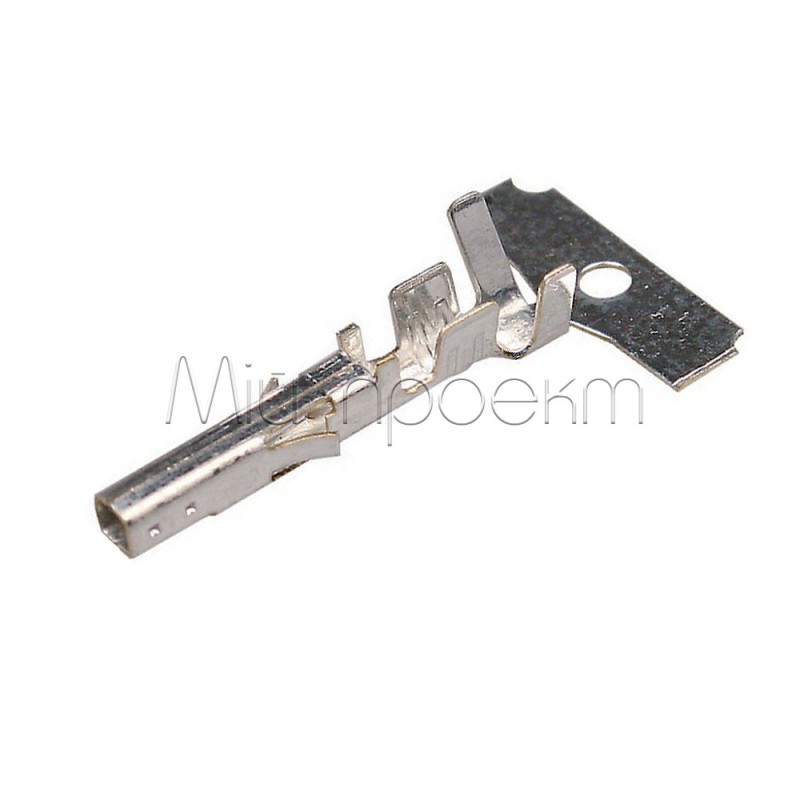

Коротко про контакт 39-00-0038 Mini-Fit Jr.

Гніздовий обтискний контакт 39-00-0038 формату Mini-Fit Jr. призначений для встановлення на багатодротяний мідний провід і подальшої фіксації у відповідному корпусі роз’єму. Він підходить для виготовлення та ремонту кабельних джгутів, коли потрібні контакт серії 5556, провід 18–24 AWG і сумісний корпус.

Це окремий контакт без проводу та корпусу. Перед замовленням звірте серію корпусу, калібр проводу, зовнішній діаметр його ізоляції та потрібний тип контакту — гніздовий.

Ключові характеристики

Тип: гніздовий обтискний контакт
Система роз’ємів: Mini-Fit Jr., серія контактів 5556
Позначення: 39-00-0038 / 39000038 / MX-5556-T
Один провід: 18, 20, 22 або 24 AWG
Два проводи: 22 AWG + 22 AWG
Діаметр ізоляції: 1,30–3,10 мм
Матеріал контакту: латунь
Покриття: олово поверх міді
Спосіб монтажу: обтиск на багатодротяному мідному проводі

Детальний опис та особливості

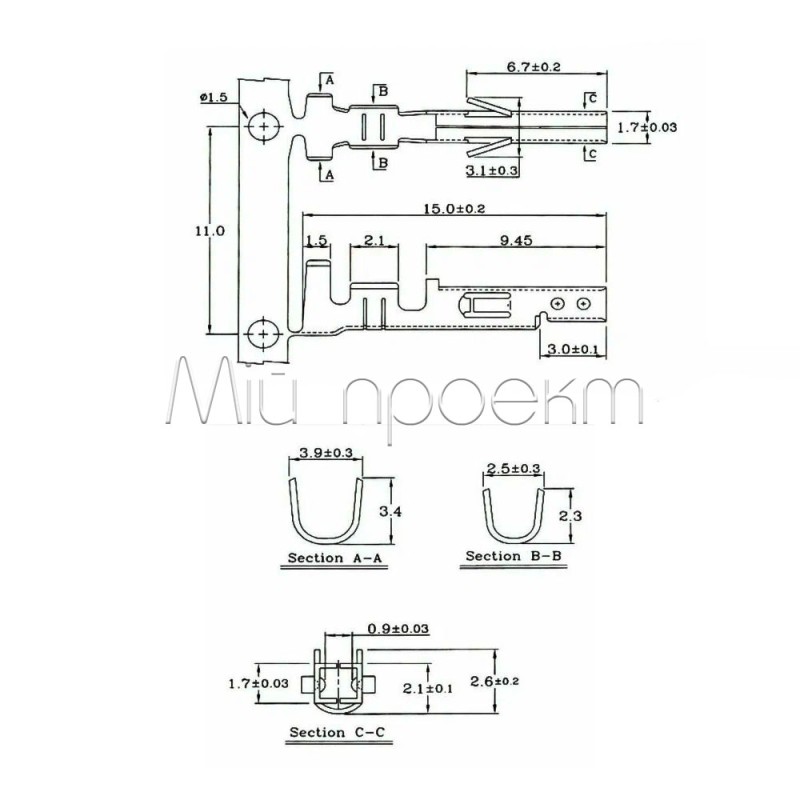

Конструкція та сумісність

Контакт 39-00-0038 належить до гніздових контактів серії 5556. Він встановлюється, зокрема, у гніздові корпуси Mini-Fit Jr. серій 5557 та 46992; сумісність готового з’єднання визначається також корпусом і парною частиною.^[1] Схожий зовнішній вигляд іншого контакту не гарантує механічної сумісності.

Вибір проводу та обтиск

Для одного проводу передбачені калібри 18, 20, 22 і 24 AWG, а допустимий зовнішній діаметр ізоляції становить 1,30–3,10 мм. Варіант із двома проводами обмежений поєднанням 22 AWG + 22 AWG.^[1] Обидва параметри важливі: відповідний AWG не компенсує надто товсту або надто тонку ізоляцію.

Контакт розрахований на багатодротяний, а не суцільний провід. Під час подвійного обтиску обидва проводи розташовують за схемою для dual-wire termination та після обтиску перевіряють, чи немає надрізаних або пошкоджених жил.^[2]^[3]

Струмове навантаження

Допустимий струм готового з’єднання залежить від калібру й конструкції проводу, кількості навантажених кіл у корпусі, температури, якості обтиску та умов охолодження. Для кабельного джгута потрібен розрахунок із запасом і дерейтинг; максимальне значення для окремої тестової конфігурації не слід переносити на будь-яку збірку без перевірки умов.^[4]

Підійде / не підійде

Підійде

для ремонту джгута, у якому вже використано гніздовий контакт Mini-Fit Jr. серії 5556;
для виготовлення кабелю з багатодротяного мідного проводу 18–24 AWG;
для сумісного корпусу Mini-Fit Jr., якщо перевірені серія, ключування та парна частина;
для розгалуження двома проводами 22 AWG за наявності відповідного обтискного оснащення.

Не підійде

для Micro-Fit, Mini-Latch, KK та інших серій із відмінною геометрією;
для суцільного одножильного проводу;
для проводу поза діапазоном 18–24 AWG або з ізоляцією поза діапазоном 1,30–3,10 мм;
як готовий роз’єм: окремо потрібні корпус, парна частина та інструмент для обтиску.

Приклади застосування

Ремонт кабельного джгута

Заміна пошкодженого гніздового контакту у сумісному корпусі Mini-Fit Jr. зі збереженням початкової розводки. Перед подаванням живлення необхідно перевірити фіксацію, цілісність і відповідність кожного проводу контакту корпусу.

Виготовлення кабелю живлення

Монтаж проводів потрібної довжини у сумісний корпус для wire-to-wire або wire-to-board з’єднання. Переріз проводу, кількість навантажених кіл і струмовий запас добирають під фактичне навантаження.

Монтаж

Перевірте компоненти
Звірте контакт 39-00-0038, сумісний корпус, парну частину, калібр багатодротяного проводу та діаметр його ізоляції.
Підготуйте й обтисніть провід
Зачистіть провід без пошкодження жил та використовуйте кримпер із матрицями для контактів Mini-Fit Jr. відповідного діапазону. Зона провідника й зона утримання ізоляції мають бути сформовані окремо.
Встановіть контакт у корпус
Вставляйте контакт у правильній орієнтації до повної посадки та спрацювання фіксатора. Не тисніть силою, якщо відчувається надмірний опір: вийміть контакт і повторно перевірте орієнтацію.^[2]
Перевірте готове з’єднання
Переконайтеся, що контакт не виходить із корпусу від легкого натягу, а потім перевірте розводку, безперервність кола та відсутність короткого замикання до подавання живлення.

Обмеження та безпека

Не обтискайте пасатижами

Неправильна висота або форма обтиску може збільшити опір, послабити утримання проводу та спричинити локальне нагрівання. Використовуйте оснащення, призначене для контактів Mini-Fit Jr., і оглядайте жили після обтиску.^[2]^[5]

Не з’єднуйте під навантаженням

Не стикуйте та не роз’єднуйте зібраний конектор у живому колі. Перед роботою вимкніть і перевірте джерело живлення.^[2]

Не переносіть максимальний струм без дерейтингу

Розраховуйте допустиме навантаження для всієї збірки, а не лише для контакту. Враховуйте провід, корпус, парну частину, кількість одночасно навантажених кіл, температуру та якість обтиску.^[4]

Не використовуйте витягнутий контакт повторно

Для демонтажу застосовуйте інструмент для вилучення контактів Mini-Fit Jr. Витягнутий контакт замініть новим; корпус можна використовувати повторно лише за відсутності пошкоджень.^[2]

Узгоджуйте покриття парних частин

Луджений контакт слід поєднувати з лудженою парною частиною. Не змішуйте олов’яне та золоте покриття в одній контактній парі.^[2]

FAQ

Чи можна обтиснути два проводи?

Контакт 39-00-0038 допускає поєднання 22 AWG + 22 AWG. Для подвійного обтиску потрібні відповідні оснащення, схема укладання проводів і контроль цілісності жил.^[1]^[3]

Чи підійде будь-який провід 18–24 AWG?

Ні. Провід має бути багатодротяним мідним, а зовнішній діаметр ізоляції повинен бути в межах 1,30–3,10 мм. Також інструмент має відповідати конкретному калібру та ізоляції.^[1]^[2]

Чи сумісний контакт із будь-яким роз’ємом, який називають Molex?

Ні. Назва «Molex» охоплює різні сімейства. Для цього контакту потрібно перевіряти Mini-Fit Jr., серію гніздового контакту 5556, сумісний корпус і парну частину.

Документи та джерела

Molex: Crimp Terminals Part 39000038 — позначення, серія, матеріал, покриття, діапазон проводів та сумісні корпуси.
Molex 55560002-AS: Application Specification for Mini-Fit Jr Connector System, rev. A1 — тип проводу, монтаж у корпус, вилучення контакту та правила стикування.
Molex 55560001-AS: Guidelines for Mini-Fit Jr. Dual-Wire Termination, rev. A — подвійний обтиск та контроль жил.
Molex PS-5556-001: Product Specification Mini-Fit Jr. Connector System, rev. H2 — залежність допустимого струму від конфігурації з’єднання та умов роботи.
Molex 63800-0029: Quality Crimping Handbook, rev. D — критерії та ризики неправильного обтиску.
