Кратко о контакте 39-00-0038 Mini-Fit Jr.

Гнездовой обжимной контакт 39-00-0038 формата Mini-Fit Jr. предназначен для установки на многопроволочный медный провод и последующей фиксации в соответствующем корпусе разъёма. Он подходит для изготовления и ремонта кабельных жгутов, когда требуются контакт серии 5556, провод 18–24 AWG и совместимый корпус.

Это отдельный контакт без провода и корпуса. Перед заказом сверьте серию корпуса, калибр провода, наружный диаметр его изоляции и требуемый тип контакта — гнездовой.

Ключевые характеристики

Тип: гнездовой обжимной контакт
Система разъёмов: Mini-Fit Jr., серия контактов 5556
Обозначение: 39-00-0038 / 39000038 / MX-5556-T
Один провод: 18, 20, 22 или 24 AWG
Два провода: 22 AWG + 22 AWG
Диаметр изоляции: 1,30–3,10 мм
Материал контакта: латунь
Покрытие: олово поверх меди
Способ монтажа: обжим на многопроволочном медном проводе

Подробное описание и особенности

Конструкция и совместимость

Контакт 39-00-0038 относится к гнездовым контактам серии 5556. Он устанавливается, в частности, в гнездовые корпуса Mini-Fit Jr. серий 5557 и 46992; совместимость готового соединения определяется также корпусом и ответной частью.^[1] Схожий внешний вид другого контакта не гарантирует механической совместимости.

Выбор провода и обжим

Для одного провода предусмотрены калибры 18, 20, 22 и 24 AWG, а допустимый наружный диаметр изоляции составляет 1,30–3,10 мм. Вариант с двумя проводами ограничен сочетанием 22 AWG + 22 AWG.^[1] Важны оба параметра: соответствующий AWG не компенсирует слишком толстую или слишком тонкую изоляцию.

Контакт рассчитан на многопроволочный, а не сплошной провод. При двойном обжиме оба провода располагают по схеме для dual-wire termination и после обжима проверяют отсутствие надрезанных или повреждённых жил.^[2]^[3]

Токовая нагрузка

Допустимый ток готового соединения зависит от калибра и конструкции провода, количества нагруженных цепей в корпусе, температуры, качества обжима и условий охлаждения. Для кабельного жгута необходимы расчёт с запасом и дерейтинг; максимальное значение для отдельной тестовой конфигурации не следует переносить на любую сборку без проверки условий.^[4]

Подойдёт / не подойдёт

Подойдёт

для ремонта жгута, в котором уже используется гнездовой контакт Mini-Fit Jr. серии 5556;
для изготовления кабеля из многопроволочного медного провода 18–24 AWG;
для совместимого корпуса Mini-Fit Jr., если проверены серия, ключевание и ответная часть;
для разветвления двумя проводами 22 AWG при наличии соответствующего обжимного оснащения.

Не подойдёт

для Micro-Fit, Mini-Latch, KK и других серий с отличающейся геометрией;
для сплошного одножильного провода;
для провода вне диапазона 18–24 AWG или с изоляцией вне диапазона 1,30–3,10 мм;
как готовый разъём: отдельно требуются корпус, ответная часть и инструмент для обжима.

Примеры применения

Ремонт кабельного жгута

Замена повреждённого гнездового контакта в совместимом корпусе Mini-Fit Jr. с сохранением исходной разводки. Перед подачей питания необходимо проверить фиксацию, целостность и соответствие каждого провода контакту корпуса.

Изготовление кабеля питания

Монтаж проводов необходимой длины в совместимый корпус для соединения wire-to-wire или wire-to-board. Сечение провода, количество нагруженных цепей и запас по току подбирают под фактическую нагрузку.

Монтаж

Проверьте компоненты
Сверьте контакт 39-00-0038, совместимый корпус, ответную часть, калибр многопроволочного провода и диаметр его изоляции.
Подготовьте и обожмите провод
Зачистите провод без повреждения жил и используйте кримпер с матрицами для контактов Mini-Fit Jr. соответствующего диапазона. Зона проводника и зона удержания изоляции должны быть сформированы отдельно.
Установите контакт в корпус
Вставляйте контакт в правильной ориентации до полной посадки и срабатывания фиксатора. Не прикладывайте силу, если ощущается чрезмерное сопротивление: извлеките контакт и повторно проверьте ориентацию.^[2]
Проверьте готовое соединение
Убедитесь, что контакт не выходит из корпуса при лёгком натяжении, а затем проверьте разводку, непрерывность цепи и отсутствие короткого замыкания до подачи питания.

Ограничения и безопасность

Не обжимайте пассатижами

Неправильная высота или форма обжима может увеличить сопротивление, ослабить удержание провода и вызвать локальный нагрев. Используйте оснащение, предназначенное для контактов Mini-Fit Jr., и осматривайте жилы после обжима.^[2]^[5]

Не соединяйте под нагрузкой

Не соединяйте и не разъединяйте собранный коннектор в цепи под напряжением. Перед работой отключите и проверьте источник питания.^[2]

Не переносите максимальный ток без дерейтинга

Рассчитывайте допустимую нагрузку для всей сборки, а не только для контакта. Учитывайте провод, корпус, ответную часть, количество одновременно нагруженных цепей, температуру и качество обжима.^[4]

Не используйте извлечённый контакт повторно

Для демонтажа применяйте инструмент для извлечения контактов Mini-Fit Jr. Извлечённый контакт замените новым; корпус можно использовать повторно только при отсутствии повреждений.^[2]

Согласовывайте покрытия ответных частей

Лужёный контакт следует сочетать с лужёной ответной частью. Не смешивайте оловянное и золотое покрытия в одной контактной паре.^[2]

FAQ

Можно ли обжать два провода?

Контакт 39-00-0038 допускает сочетание 22 AWG + 22 AWG. Для двойного обжима требуются соответствующее оснащение, схема укладки проводов и контроль целостности жил.^[1]^[3]

Подойдёт ли любой провод 18–24 AWG?

Нет. Провод должен быть многопроволочным медным, а наружный диаметр изоляции должен находиться в пределах 1,30–3,10 мм. Инструмент также должен соответствовать конкретному калибру и изоляции.^[1]^[2]

Совместим ли контакт с любым разъёмом, который называют Molex?

Нет. Название «Molex» охватывает разные семейства. Для этого контакта необходимо проверять Mini-Fit Jr., серию гнездового контакта 5556, совместимый корпус и ответную часть.

Документы и источники

Molex: Crimp Terminals Part 39000038 — обозначение, серия, материал, покрытие, диапазон проводов и совместимые корпуса.
Molex 55560002-AS: Application Specification for Mini-Fit Jr Connector System, rev. A1 — тип провода, монтаж в корпус, извлечение контакта и правила соединения.
Molex 55560001-AS: Guidelines for Mini-Fit Jr. Dual-Wire Termination, rev. A — двойной обжим и контроль жил.
Molex PS-5556-001: Product Specification Mini-Fit Jr. Connector System, rev. H2 — зависимость допустимого тока от конфигурации соединения и условий эксплуатации.
Molex 63800-0029: Quality Crimping Handbook, rev. D — критерии и риски неправильного обжима.

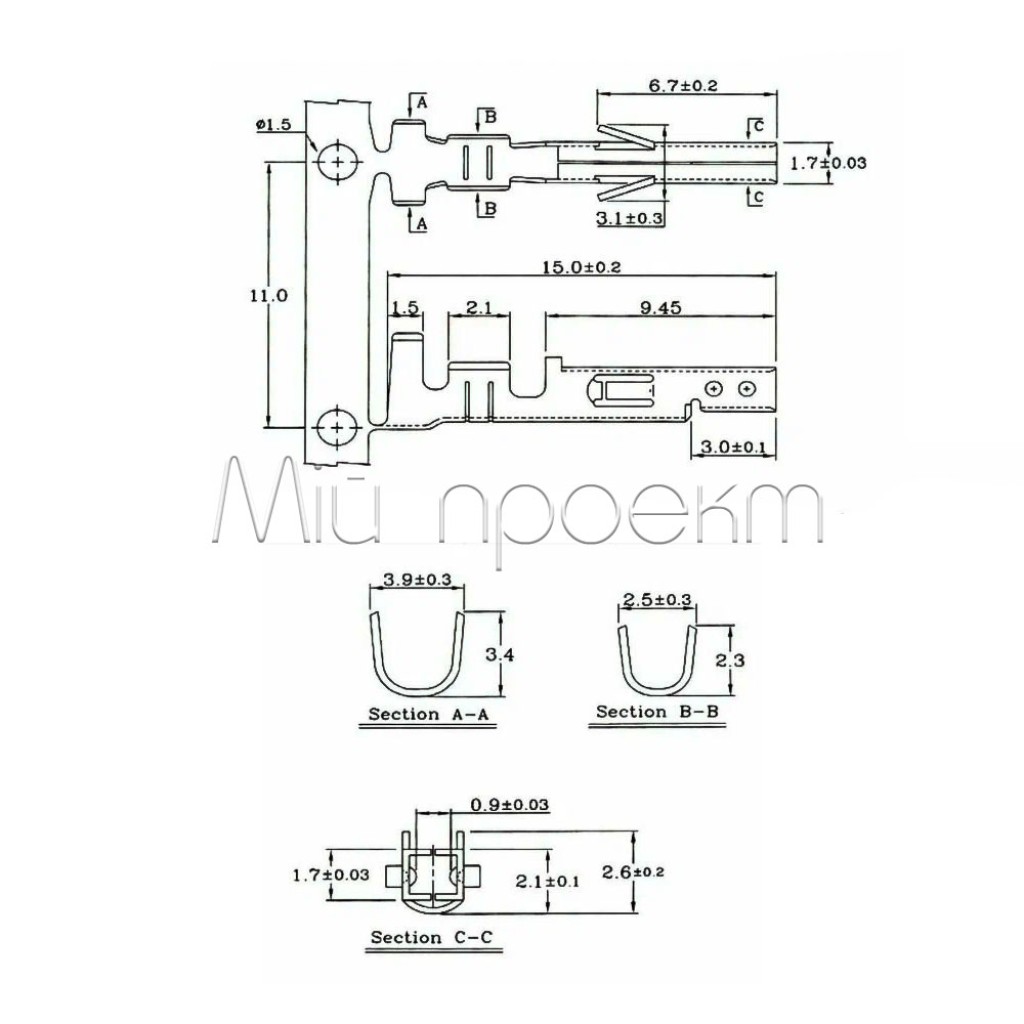

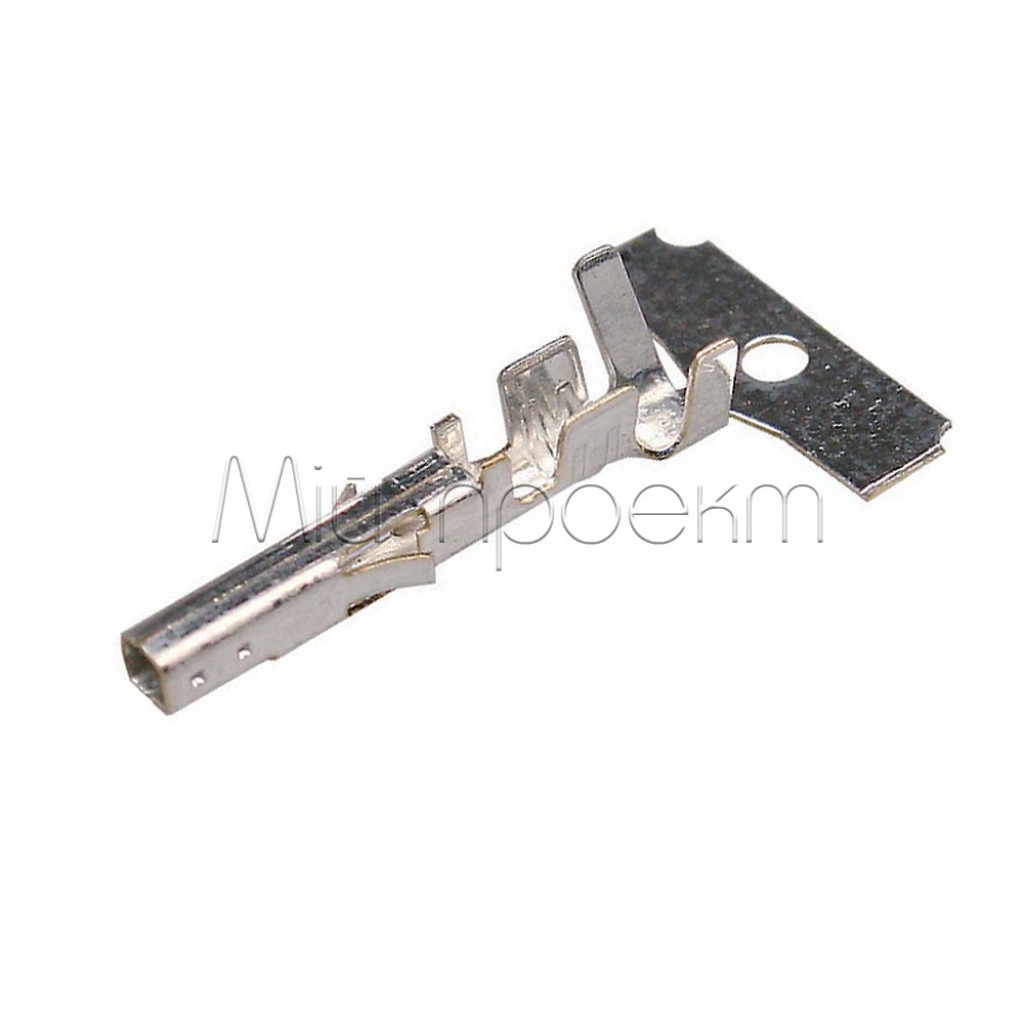

Контакты для коннектора MOLEX типа МАМА, MX-5556-T (39-00-0038)
