Кратко о разъёме JST GH 1,25 мм на проводе

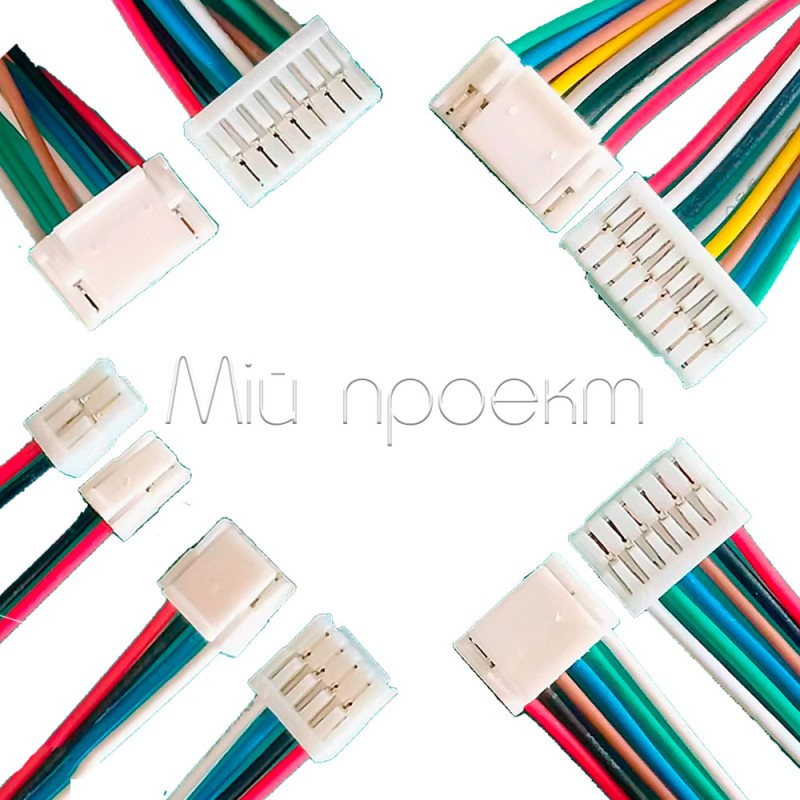

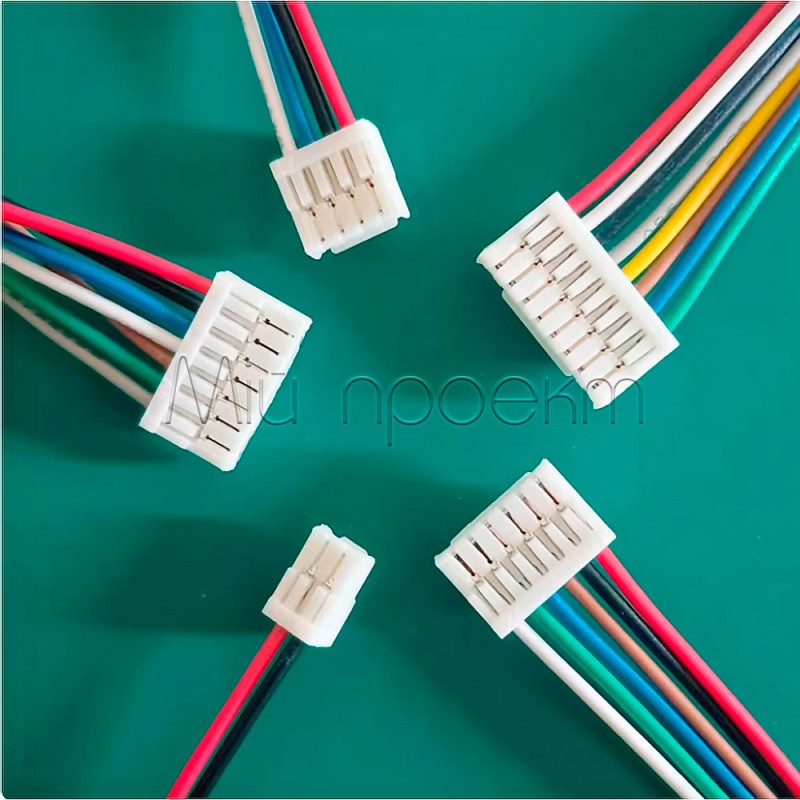

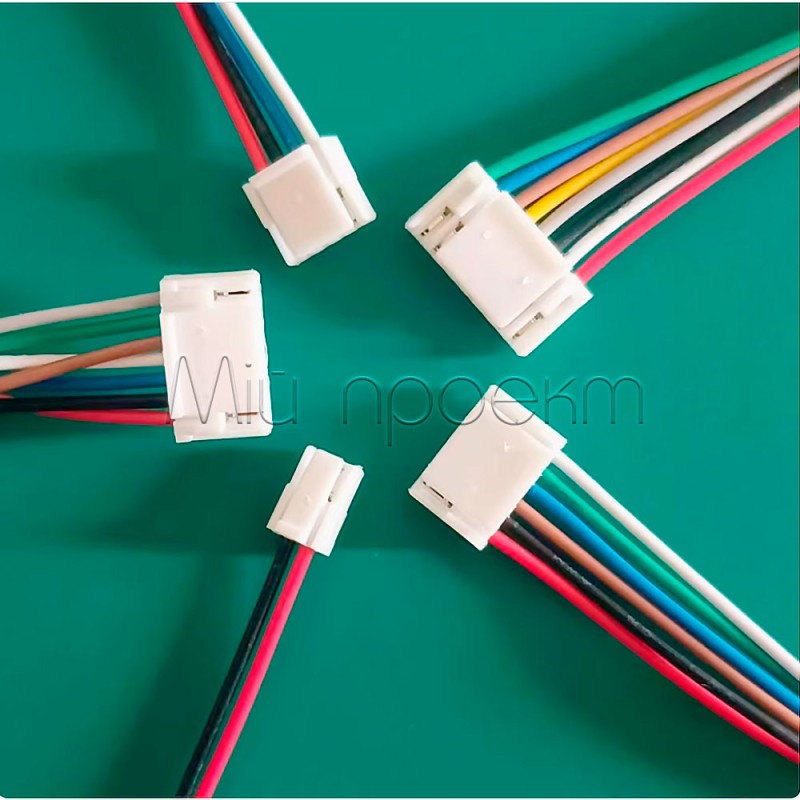

Разъём формата JST GH — это миниатюрная кабельная часть «мама» с проводами длиной 150 мм для подключения к соответствующей части серии GH, установленной на плате.

Количество контактов зависит от выбранного варианта. Перед заказом сверьте не только шаг 1,25 мм, но и серию, количество позиций, форму корпуса, ключевание и распиновку: одинаковый шаг не гарантирует совместимость разных семейств разъёмов.

Ключевые характеристики

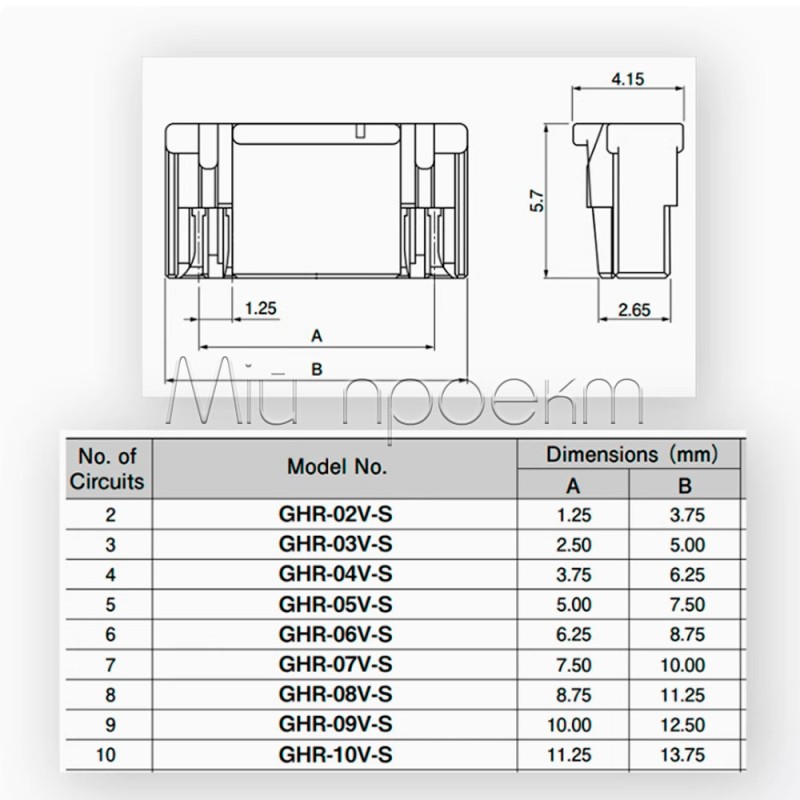

Серия и шаг: JST GH, 1,25 мм
Исполнение: кабельная часть «мама» на проводах
Количество контактов: зависит от выбранного исполнения
Длина проводов: 150 мм
Материал проводника: лужёная медь
Тип соединения: провод — плата

Подробное описание и особенности

Совместимость корпуса

Серия GH имеет шаг 1,25 мм и предназначена для соединений типа «провод — плата». Её конструкция предусматривает механическую фиксацию и соединение с соответствующей частью той же серии, установленной на плате.^[1] Для совместимости обе части должны иметь одинаковое количество контактов и соответствующее ключевание.

Обозначение «1,25 мм» описывает только расстояние между соседними контактами. Оно не делает этот разъём взаимозаменяемым с другими сериями с таким же шагом.

Провода и интеграция

Провода длиной 150 мм позволяют вынести точку подключения от платы и сформировать собственный кабельный переход без обжима миниатюрных контактов. Лужёные медные проводники можно присоединить к другому кабелю, плате или клемме способом, соответствующим конкретному проекту.

Электрическое назначение жил не задаётся самим корпусом. Порядок сигналов, питания и земли необходимо определять по документации устройства и проверять до подачи питания.

Подойдёт / не подойдёт

Подойдёт

для подключения к соответствующей части JST GH с шагом 1,25 мм, установленной на плате;
для замены повреждённого пигтейла, если совпадают корпус, количество контактов и распиновка;
для изготовления компактного сигнального или маломощного кабельного перехода с учётом параметров конкретной цепи.

Не подойдёт

к разъёму другой серии только потому, что он также имеет шаг 1,25 мм;
в качестве готового кабеля с заранее определённой распиновкой;
для силовой цепи без проверки допустимых напряжения, тока, сечения провода и качества соединений.

Примеры применения

Замена кабельной части

Пигтейл можно использовать для восстановления соединения в компактном электронном устройстве, если точно совпадают серия GH, количество контактов, ключевание и порядок сигналов.

Собственный кабельный адаптер

Провода можно присоединить к другому разъёму или плате, чтобы получить переходник для датчика, контроллера или периферийного модуля. Распиновку адаптера определяют по схемам обоих устройств.

Подключение

Проверьте механическую совместимость
Сопоставьте серию GH, шаг 1,25 мм, количество контактов, форму корпуса, направление входа и ключевание.
Определите контакт 1
Найдите нумерацию контактов в документации платы или устройства. Не определяйте её только по положению или цвету отдельной жилы.
Сверьте распиновку
Проверьте мультиметром соответствие каждой жилы сигналу, питанию или земле и изолируйте места соединений.
Подключите без перекоса
Вставляйте корпус ровно, без чрезмерного усилия. Перед первым включением ещё раз проверьте полярность и отсутствие короткого замыкания.

Ограничения и безопасность

Проверьте распиновку до подачи питания

Одинаковое количество контактов не означает одинаковый порядок питания и сигналов. Ошибка в полярности или распиновке может повредить подключённые устройства.

Не используйте неподтверждённый электрический режим

Допустимые ток и напряжение готовой кабельной сборки зависят от проводов, контактов, обжима и условий эксплуатации. Для силовой нагрузки необходимы отдельно подтверждённые параметры с достаточным запасом.

Не тяните за провода

При разъединении держитесь за корпус коннектора: натяжение проводов создаёт лишнюю нагрузку на миниатюрные контакты и места их крепления.

FAQ

Совместим ли этот разъём с любым коннектором 1,25 мм?

Нет. Необходимо совпадение серии GH, количества контактов, геометрии корпуса и ключевания; одного шага 1,25 мм недостаточно.

Как выбрать количество контактов?

Посчитайте позиции в соответствующей части на плате и выберите такое же исполнение. После этого отдельно сверьте контакт 1 и полную распиновку.

Можно ли использовать пигтейл с автопилотом, датчиком или контроллером?

Да, если устройство имеет совместимую часть JST GH и совпадают количество контактов, ключевание, распиновка и электрический режим. Название интерфейса само по себе не определяет порядок проводов.
