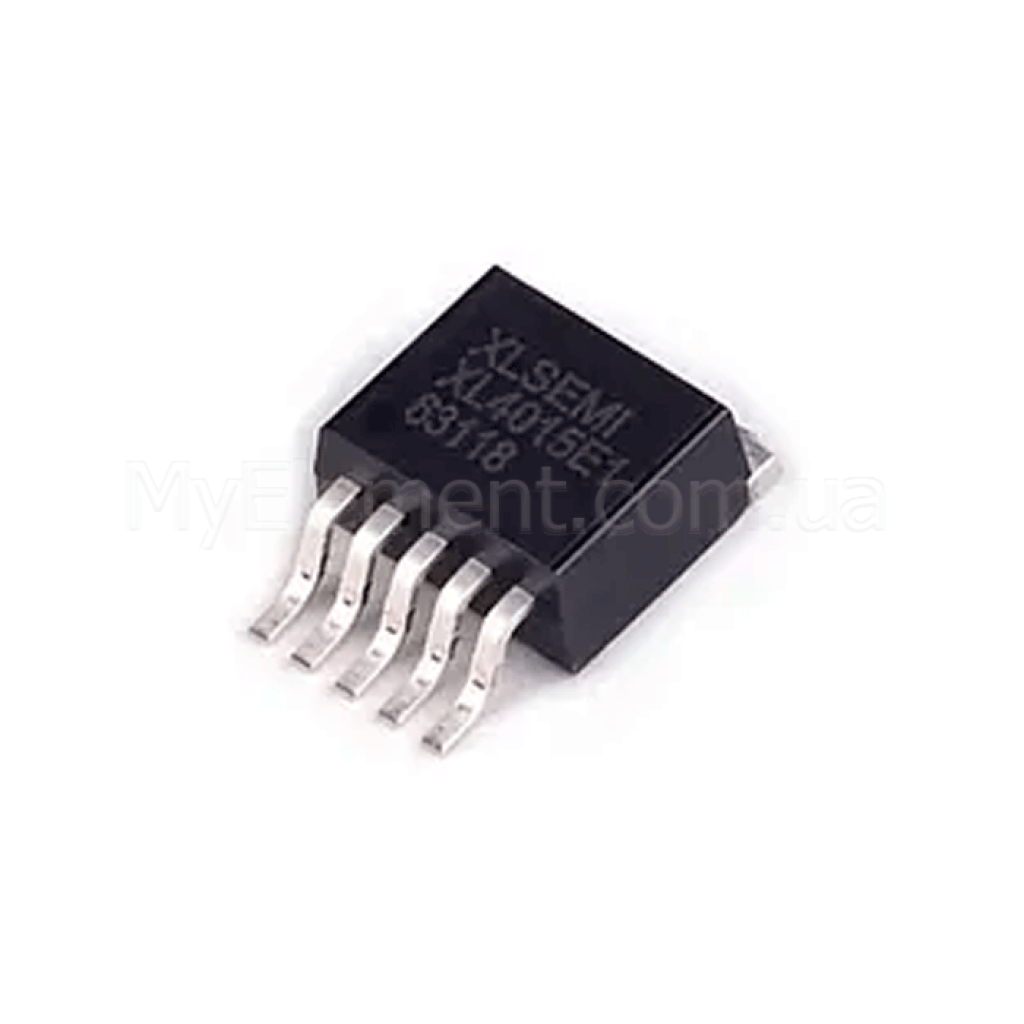

Микросхема XL4015 (XL4015E1) SMD корпус TO-263

Страна-производитель: Китай Код товара: 5536
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Микросхема XL4015 (XL4015E1) SMD корпус TO-263
Есть в наличии
Код товара: 5536
29.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Тип корпуса:TO-263
Тип микросхемы:Понижающий преобразователь напряжения
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микросхема XL4015 (XL4015E1) SMD корпус TO-263
Код товара: 5536
29.00 грн
Описание

XL4015 (XL4015E1) TO-263

XL4015E1 — понижающий (buck) DC-DC преобразователь на 5 А с фиксированной частотой 180 кГц и широким диапазоном входного напряжения, в SMD-корпусе TO-263-5 для высокоэффективных источников питания. ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/1page/XL4015.html))

Основные преимущества

Высокий ток нагрузки — до 5 А

Подходит для питания мощных узлов и стабильной работы при значительных токах. ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/1page/XL4015.html))

Широкий диапазон входного напряжения 8–36 В

Гибкость интеграции в различные системы питания без дополнительных каскадов преобразования. ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/1page/XL4015.html))

Высокая эффективность — до 96%

Снижение тепловыделения и потерь энергии в компактных применениях. ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/1page/XL4015.html))

Встроенные защиты

Ограничение тока, тепловая защита и защита от КЗ (со снижением частоты до ≈48 кГц). ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/1page/XL4015.html))

Ключевые характеристики

Производитель:XLSEMI
Маркировка:XL4015E1
Корпус:TO-263-5 (D2PAK-5)
Тип преобразователя:Понижающий (buck) DC-DC
Входное напряжение:8–36 В
Диапазон выходного напряжения:1.25–32 В (регулируемая)
Максимальный выходной ток:5 А
Частота переключения:180 кГц
КПД:до 96 %
Максимальная скважность (duty):до 100 %
Минимальный drop-out:≈0.3 В

Детальные технические параметры

  • Абсолютно допустимое напряжение на VIN: до 40 В; диапазон работы: 8–36 В. ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/4page/XL4015.html))
  • Диапазон VOUT: 1.25–32 В (с помощью внешнего делителя). ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/1page/XL4015.html))
  • Переключательная частота: 180 кГц; снижается примерно до 48 кГц в режиме КЗ. ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/1page/XL4015.html))
  • Тепловое сопротивление корпуса TO-263-5L (кристалл–окружающая среда, без радиатора): ≈30 °C/Вт. ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/4page/XL4015.html))
  • Диапазон рабочей температуры кристалла: −40…+125 °C. ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/4page/XL4015.html))
  • Встроенный силовой MOSFET, защита от перегрузки по току, тепловая защита, защита от короткого замыкания. ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/1page/XL4015.html))
  • Официальное обозначение варианта с бессвинцовым исполнением: XL4015E1 (TO-263-5L). ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/4page/XL4015.html))
Примечание: параметры основаны на документации XLSEMI для XL4015E1. Источник: XLSEMI Datasheet (PDF). ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/1page/XL4015.html))

Основные области применения

  • LCD-мониторы и LCD-телевизоры.
  • Портативные приборные источники питания.
  • Телекоммуникационное и сетевое оборудование. ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/1page/XL4015.html))

Совместимые обозначения и альтернативы

XL4015 (без суффикса E1) — обозначение того же изделия семейства XLSEMI; при подборе альтернатив учитывайте идентичность электрических характеристик и корпуса TO‑263‑5.

Вопросы-ответы (FAQ)

Каков реальный максимум тока нагрузки?

До 5 А при соблюдении теплового режима, правильного подбора индуктивности, диода и минимизации потерь в трассировке. ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/1page/XL4015.html))

Какая разница между VIN и VOUT необходима для стабильной работы?

Минимальный drop‑out указан как около 0.3 В; фактический запас следует закладывать с учетом падения на диоде, сопротивления дросселя и условий нагрузки. ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/1page/XL4015.html))

Какие защиты реализованы в микросхеме?

Встроенные ограничения тока, тепловая защита и защита от короткого замыкания со снижением частоты переключения до ≈48 кГц. ([datasheetq.com](https://www.datasheetq.com/pdf-html/882068/Xlsemi/1page/XL4015.html))
