Коротко о контактах на проводе для GH-1.25

Предварительно обжатый контакт на гибком проводе 28 AWG в ПВХ-изоляции длиной 15 см предназначен для сборки кабельной части разъёма GH-1.25. Он позволяет установить нужное количество жил в соответствующий корпус без отдельного обжима миниатюрного контакта.

Обратите внимание: провод имеет изоляцию из ПВХ, а не силиконовую. Перед сборкой проверьте серию корпуса, количество позиций, ориентацию контактов и распиновку устройства: одинаковый шаг 1,25 мм не гарантирует совместимости разъёмов разных семейств.

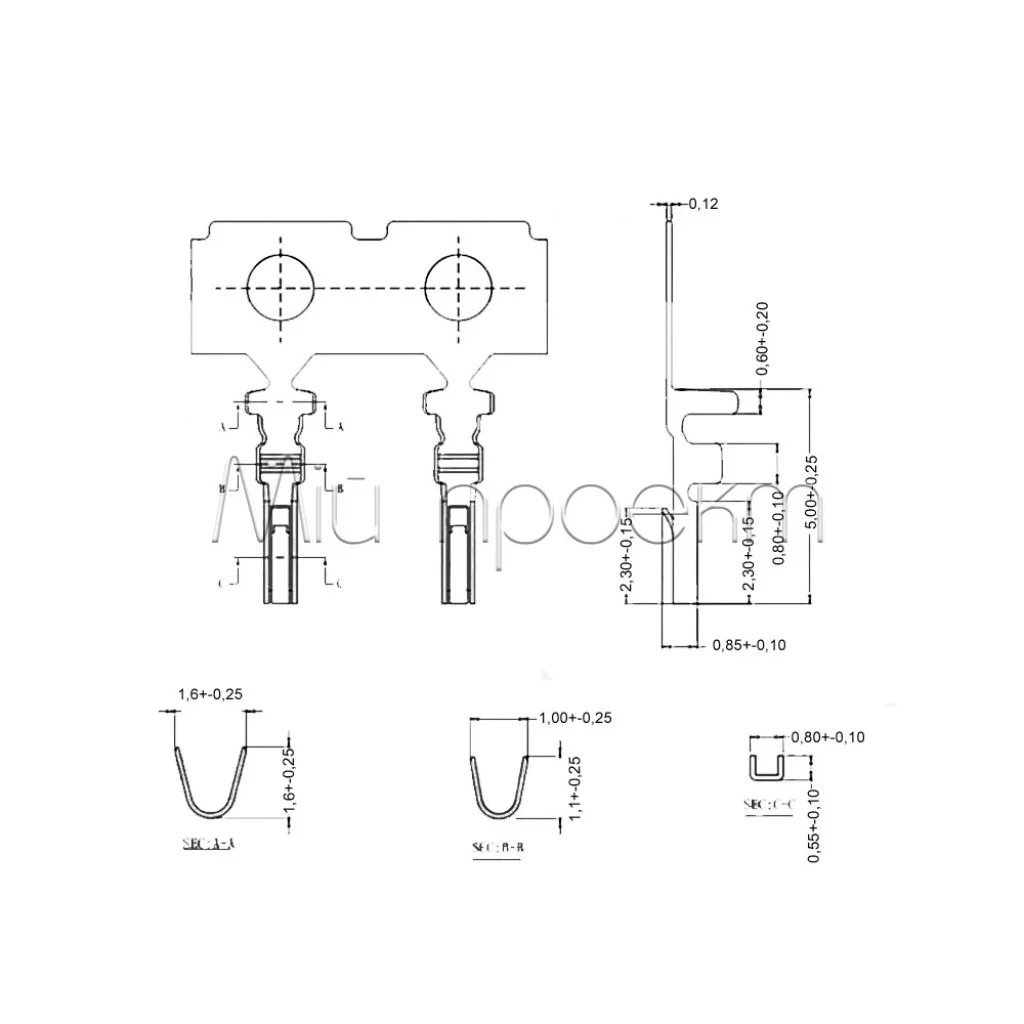

Ключевые характеристики

Тип: предварительно обжатый контакт на проводе
Совместимость: корпуса GH-1.25
Шаг системы: 1,25 мм

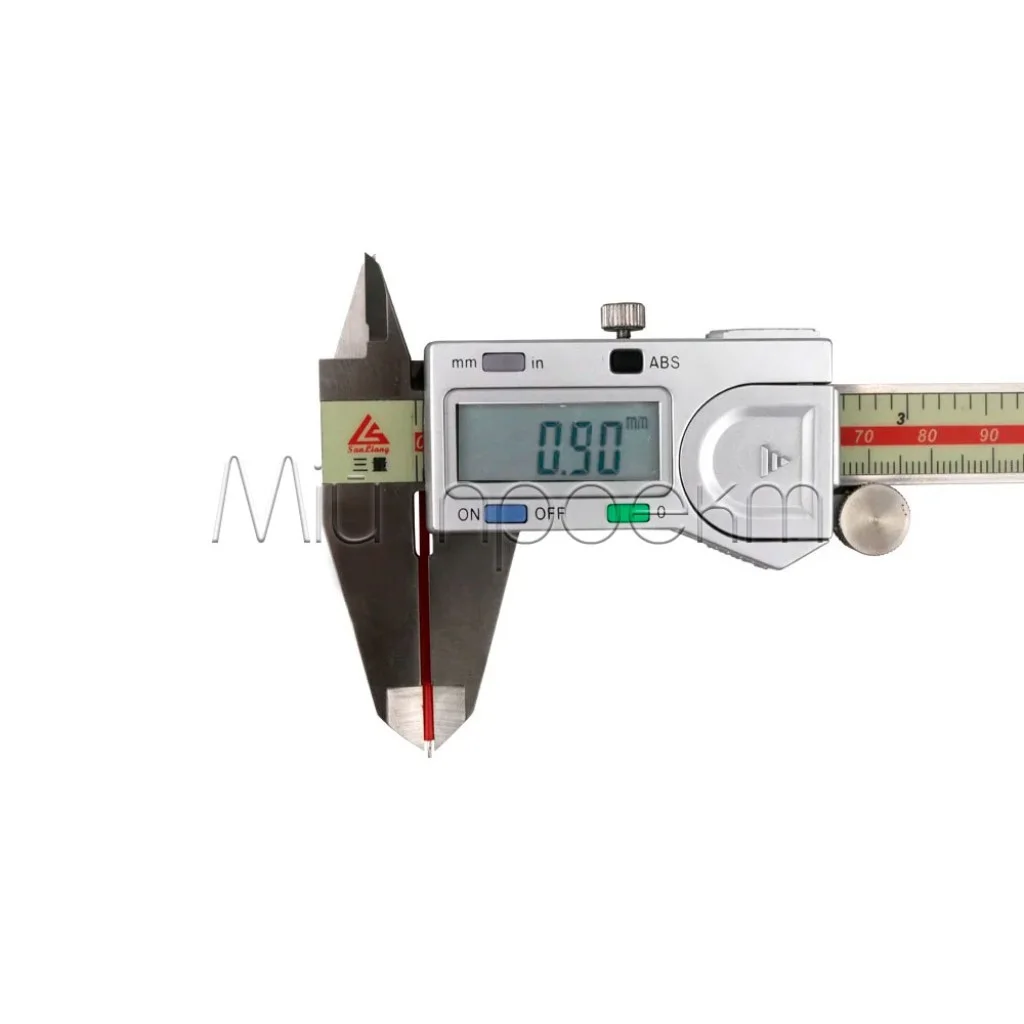

Сечение по AWG: 28 AWG
Изоляция провода: ПВХ (не силикон)
Длина провода: 15 см
Максимальный ток: до 1 А
Максимальное напряжение: до 50 В
Рабочая температура: от -25 до +85 °C

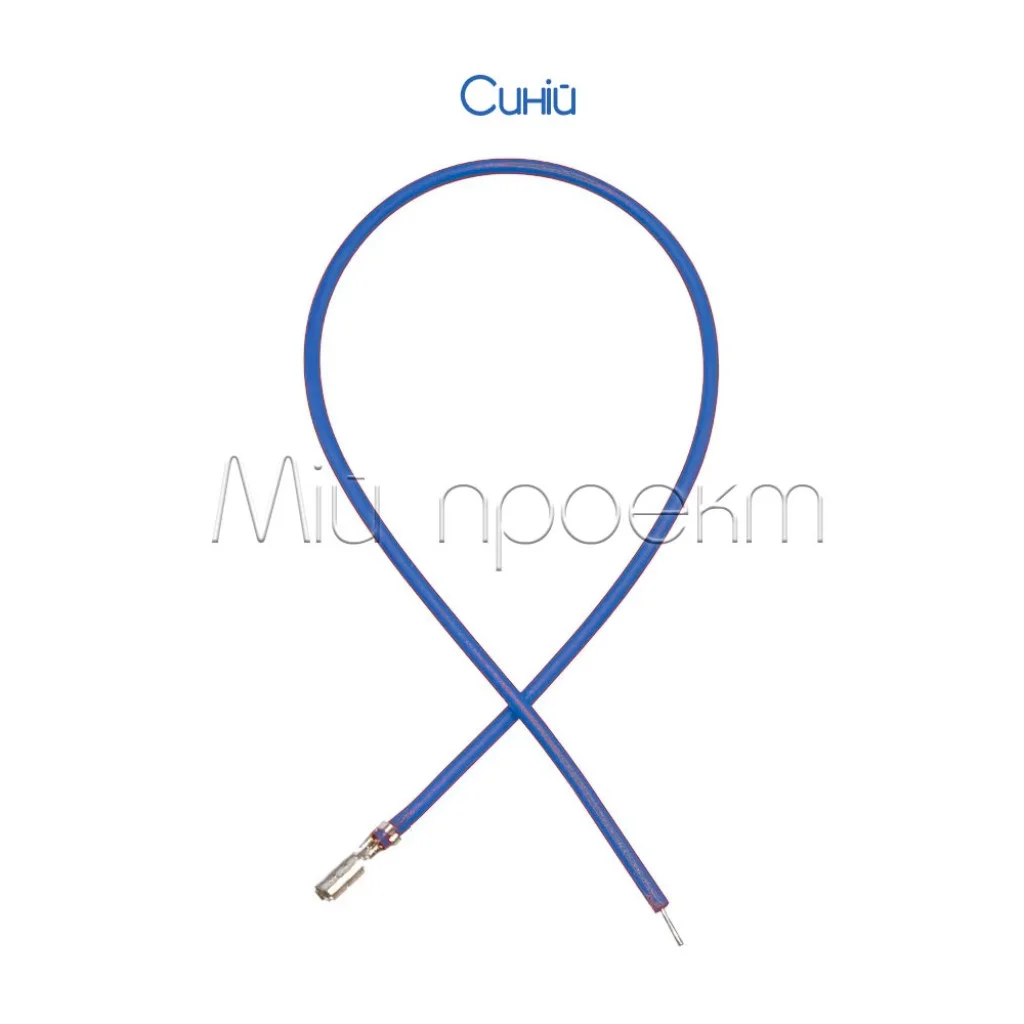

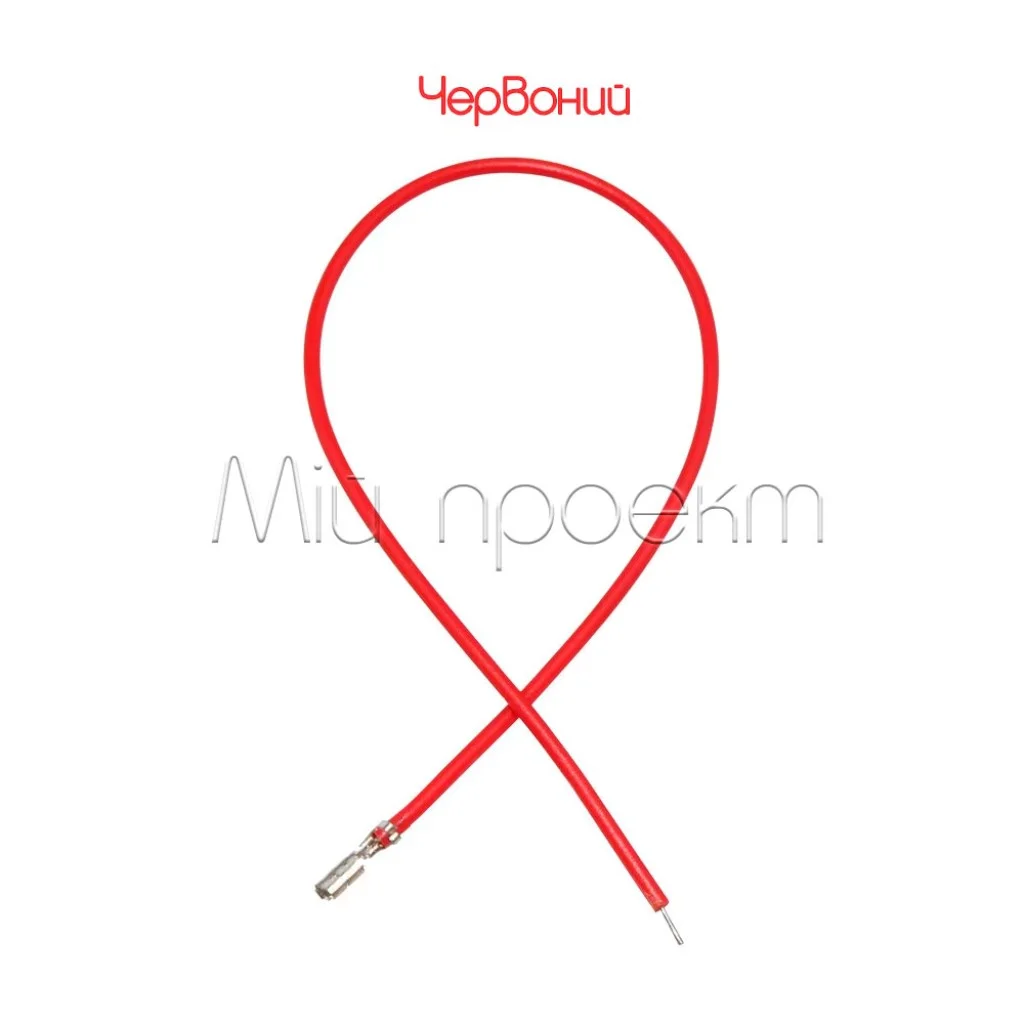

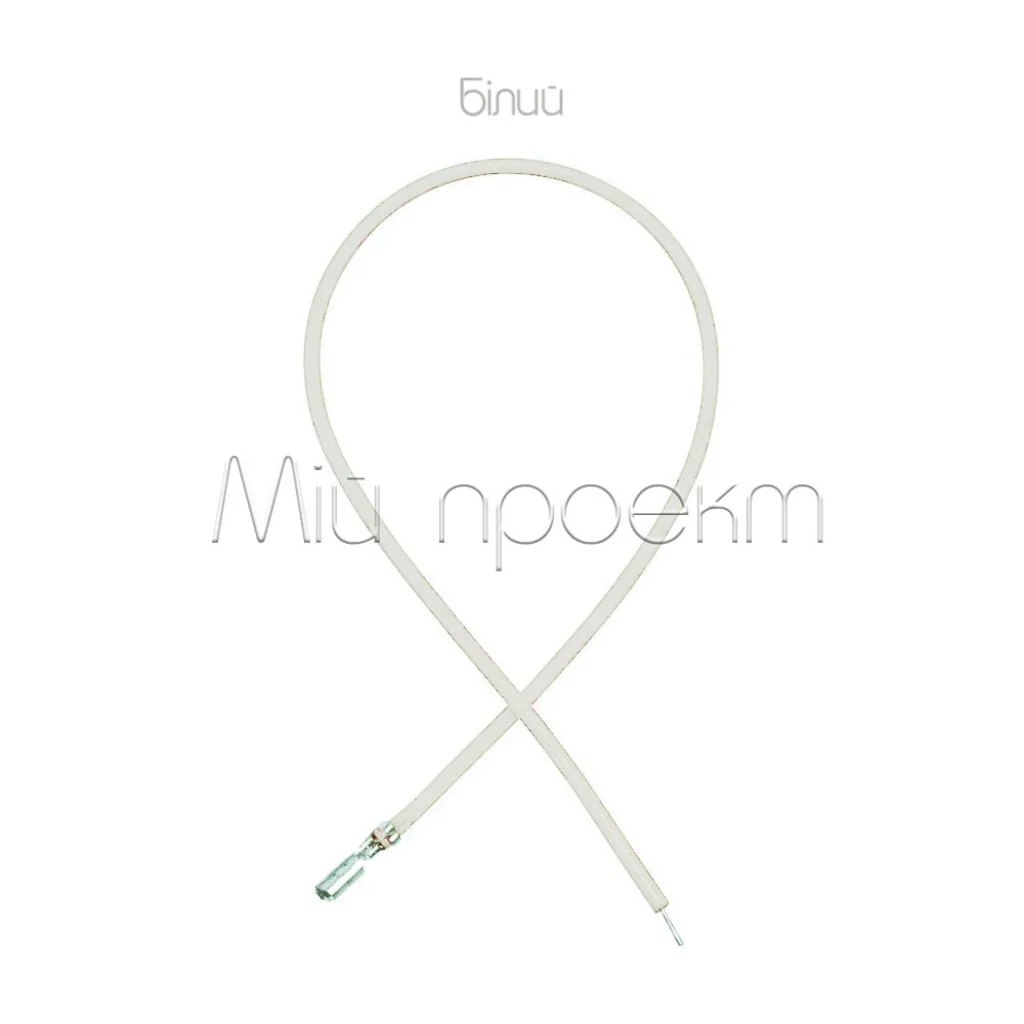

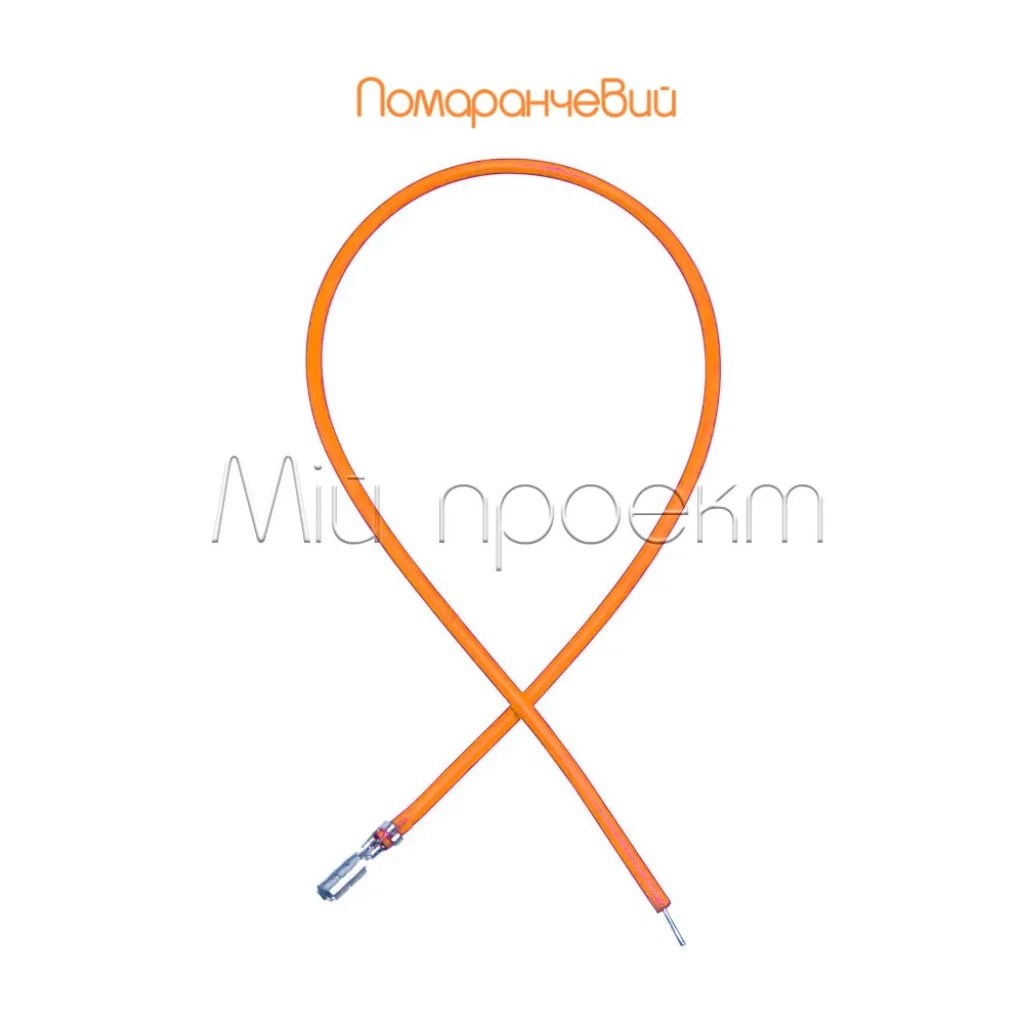

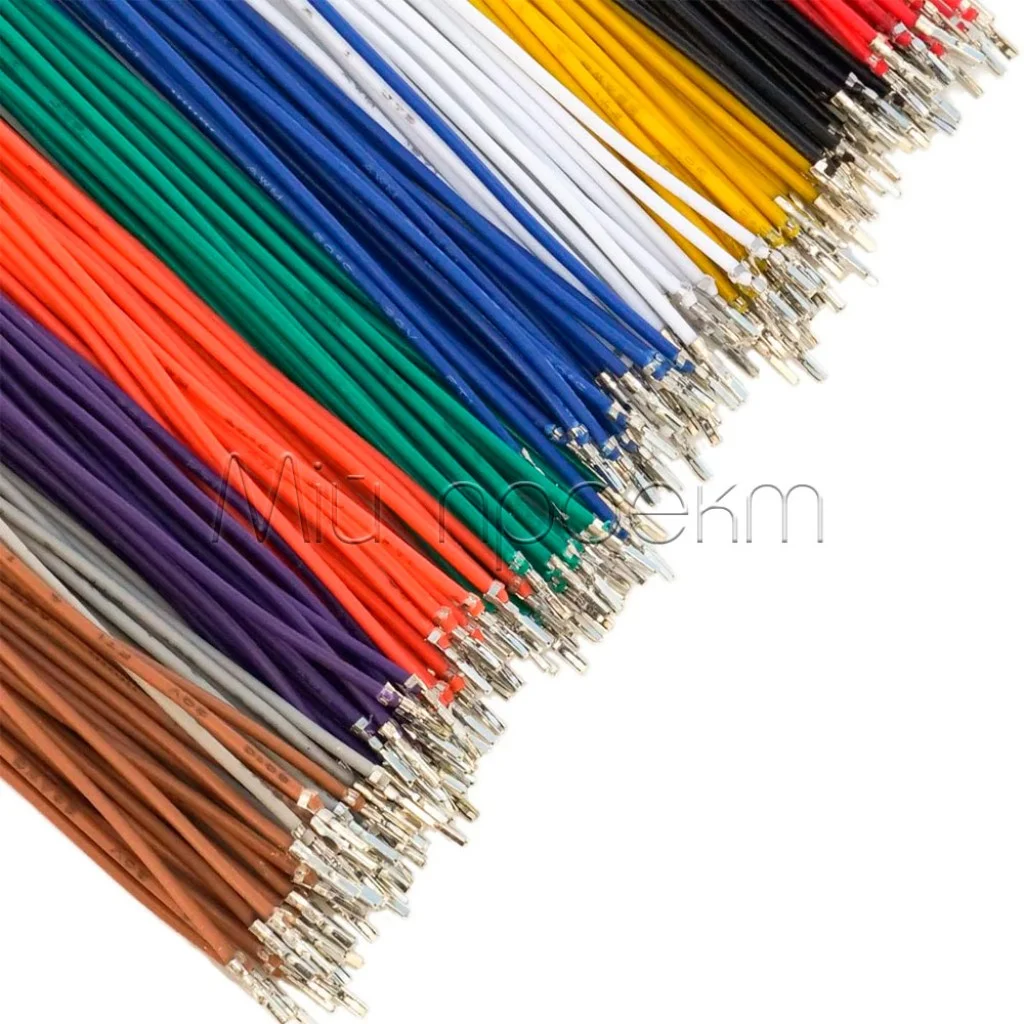

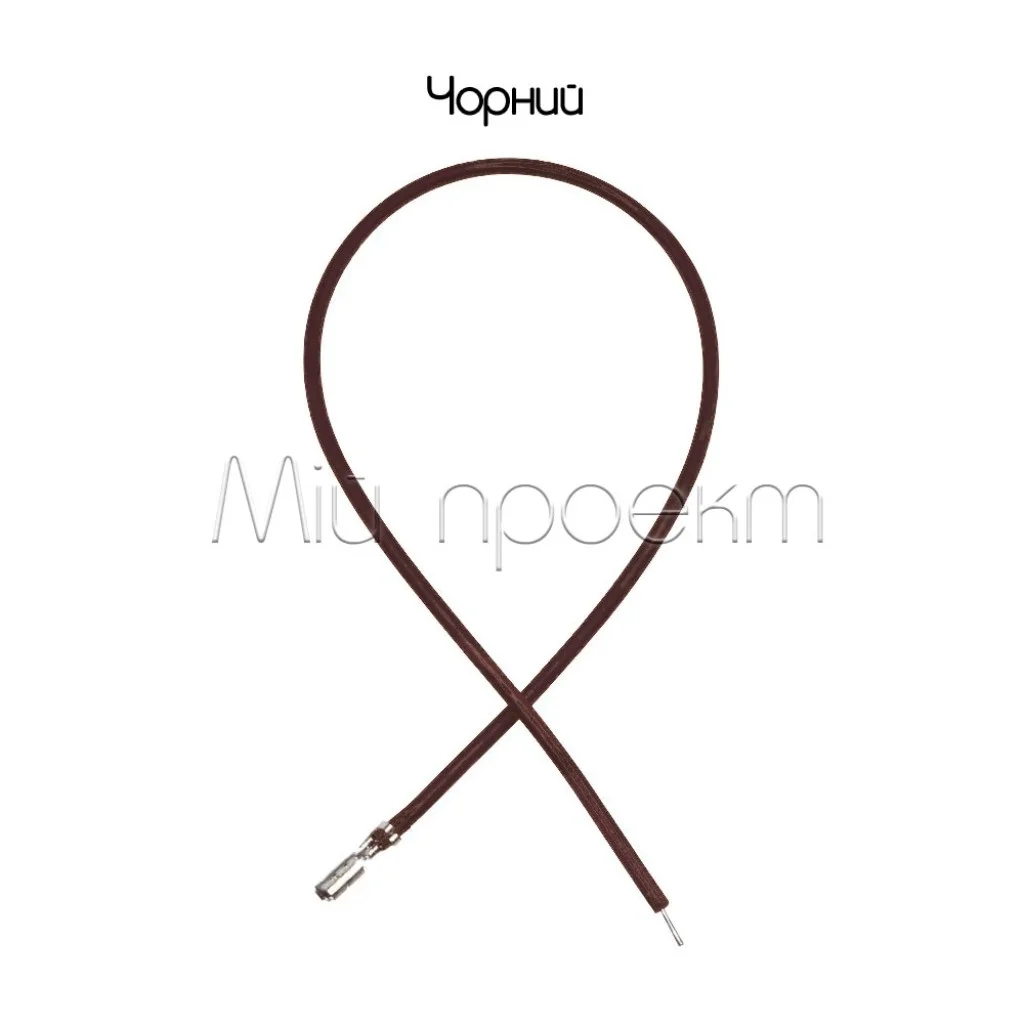

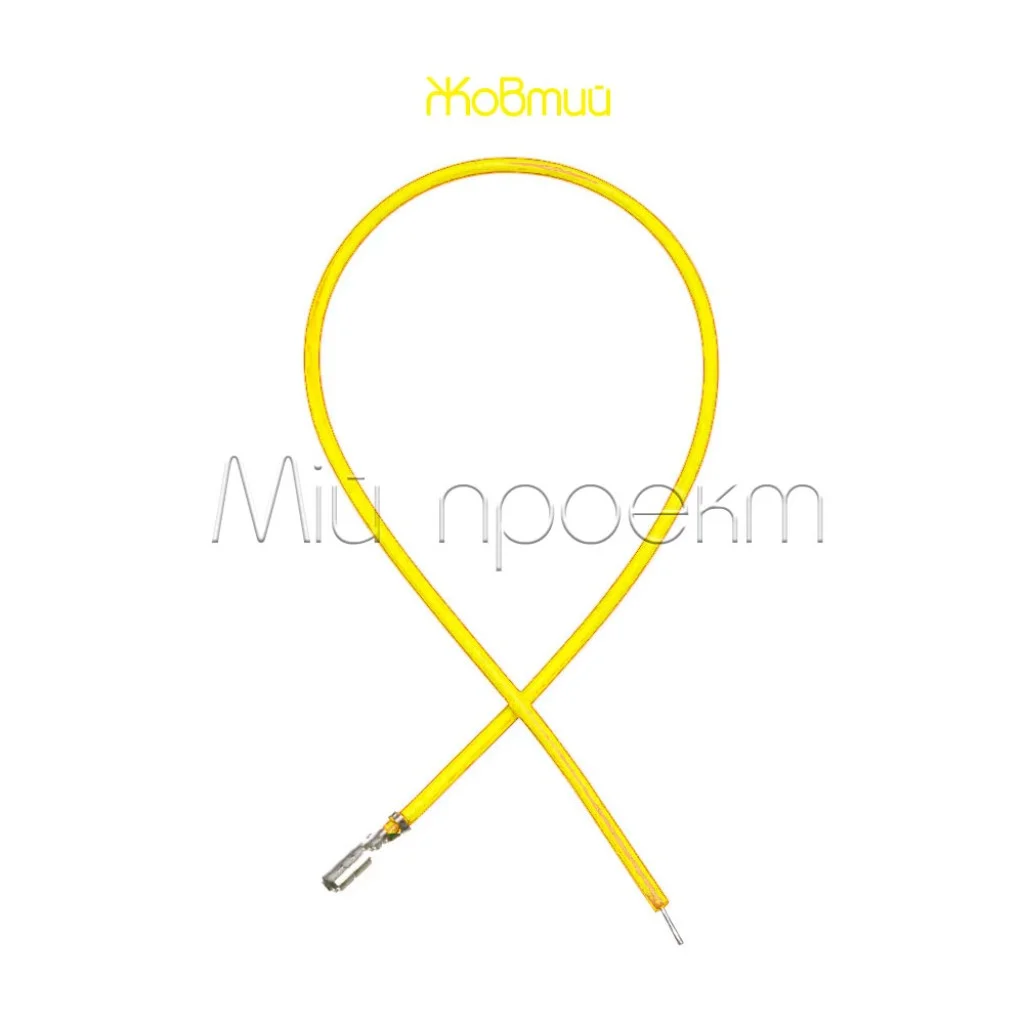

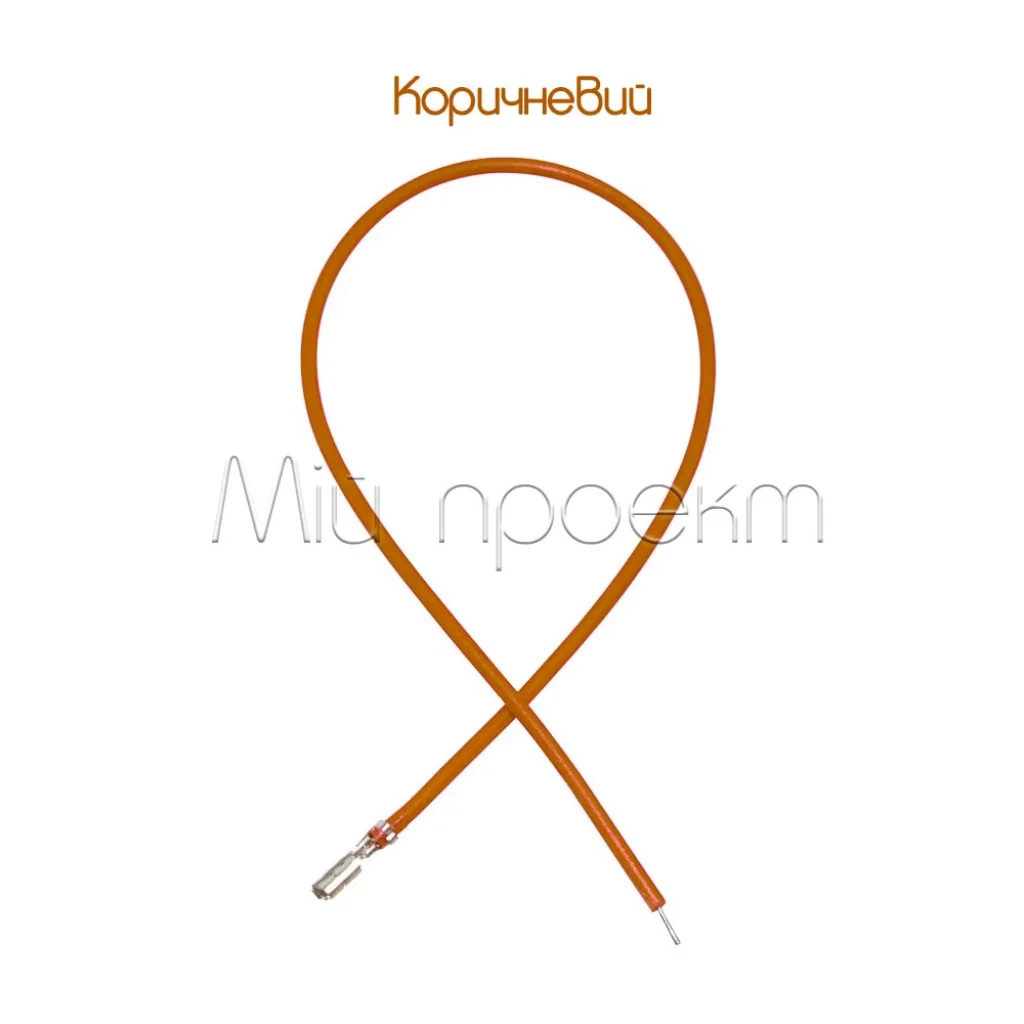

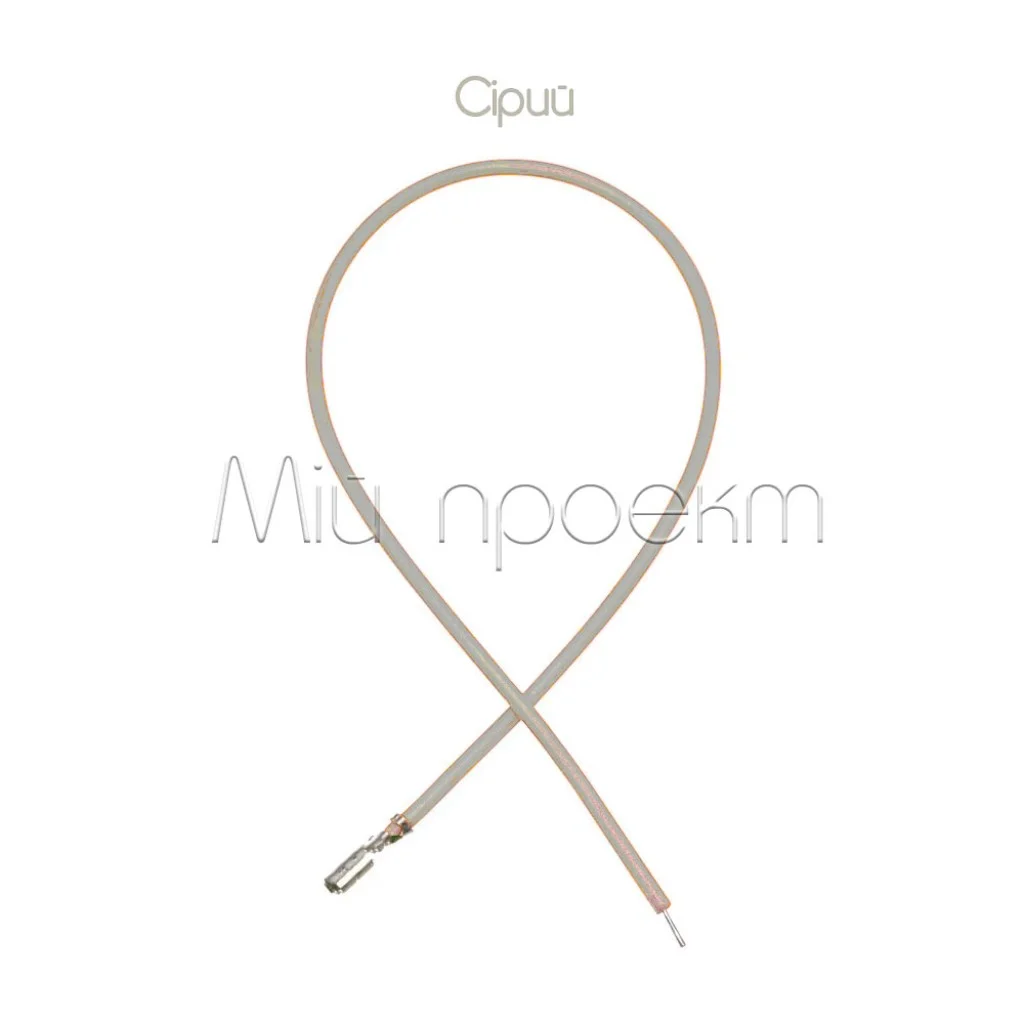

Доступные цвета: синий, зелёный, белый, чёрный, красный, жёлтый, серый, коричневый, оранжевый, фиолетовый

Подробное описание и особенности

Для сборки собственного кабеля

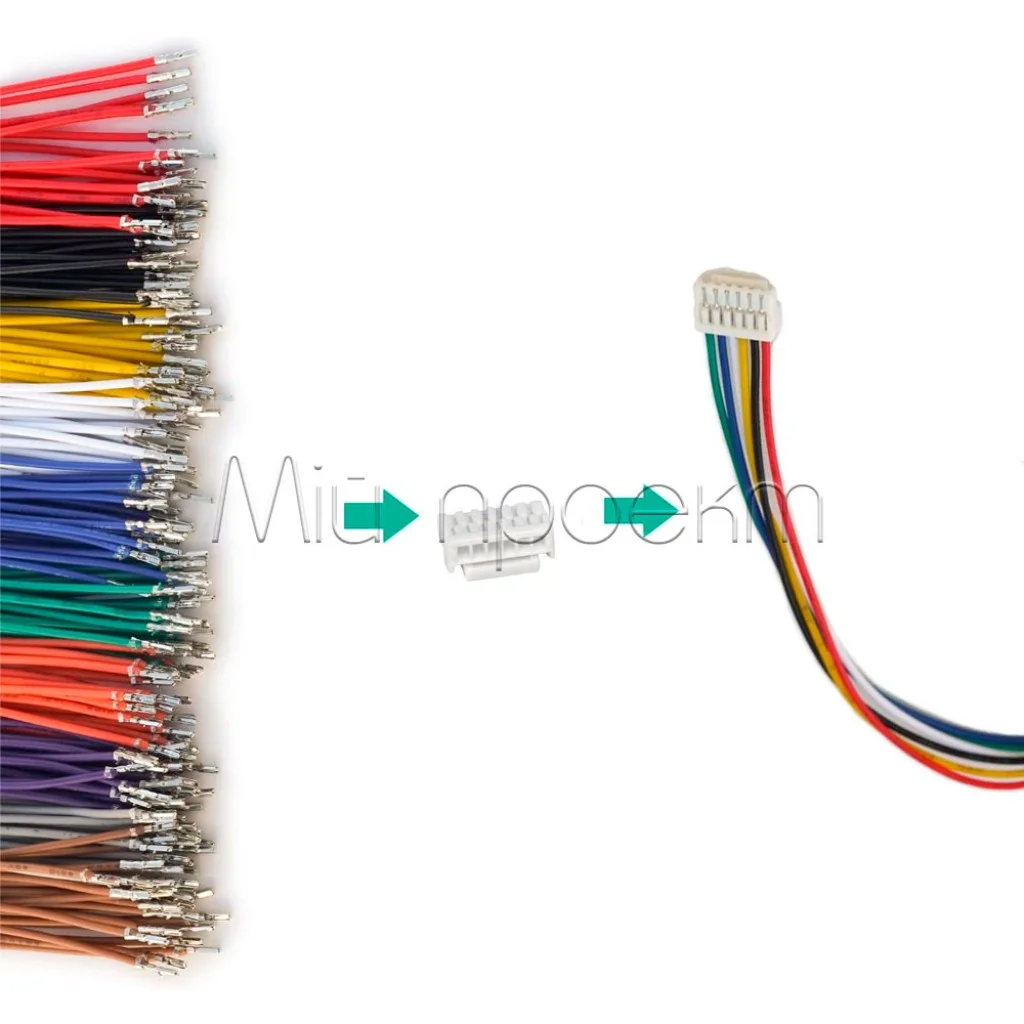

Контакт уже закреплён на проводе, поэтому для кабельной стороны соединения остаётся подобрать корпус GH-1.25 с нужным количеством позиций, определить распиновку и вставить каждую жилу в соответствующую ячейку. Такой формат удобен для ремонта кабеля, изготовления переходника или подключения модуля, которому нужен собственный порядок сигналов.

Изоляция из ПВХ, а не силиконовая

Провод имеет стандартную ПВХ-изоляцию: она держит форму, хорошо ведёт себя в кабельном жгуте и не «расползается» под стяжками, но уступает силикону по гибкости и стойкости к высоким температурам. Если в проекте нужен провод, выдерживающий нагрев паяльником или постоянные изгибы (например, подвижные узлы или зона рядом с нагревательными элементами), стоит предусмотреть отдельный силиконовый провод — у этого товара такой изоляции нет.

Цветовая маркировка

Разные цвета помогают различать питание, землю и сигнальные линии в собственном жгуте. Цвет не задаёт электрического назначения контакта: соответствие каждой жилы конкретному пину нужно определить по схеме устройства и проверить до подачи питания.

Совместимость без предположений

Обозначение 1,25 мм описывает шаг контактов, но не форму корпуса, направление фиксатора или ключевание. Контакт следует использовать именно с соответствующим корпусом GH-1.25; для похожих разъёмов другой серии нужны контакты их типа.

Подойдёт / не подойдёт

Подойдёт

для сборки кабельного разъёма GH-1.25 с собственной распиновкой;
для замены отдельной повреждённой жилы в совместимом корпусе;
для компактных сигнальных и маломощных линий в пределах параметров всего соединения;
когда нужен тонкий гибкий провод 28 AWG в ПВХ-изоляции длиной 15 см.

Не подойдёт

для корпусов другой серии только потому, что у них тоже шаг 1,25 мм;
как готовый многоконтактный кабель без отдельного корпуса и сборки;
для нагрузки более 1 А или напряжения более 50 В;
когда нужен именно силиконовый провод — повышенной термостойкости или для постоянных изгибов;
когда нужен более толстый силовой провод или другая длина.

Примеры применения

Кабель для датчика или модуля

Сборка разъёма для GPS, телеметрии, дисплея или другого модуля, если его ответная часть относится к GH-1.25 и известна точная распиновка.

Ремонт кабельного жгута

Замена отдельной повреждённой жилы без повторного обжима миниатюрного контакта.

Собственная цветовая маркировка

Формирование кабеля с отдельными цветами для питания, земли и сигналов с последующей проверкой каждого соединения.

Подключение

Проверьте корпус и ответную часть
Сопоставьте серию GH-1.25, количество позиций, ключевание и нумерацию пинов на обоих устройствах.
Составьте схему распиновки
Заранее определите ячейку для каждой жилы. Используйте цвета как собственную маркировку, а не как готовый стандарт полярности.
Установите контакты
Вставляйте контакт со стороны провода в правильной ориентации, без перекоса и чрезмерного усилия. После установки слегка потяните провод назад, чтобы проверить фиксацию.
Проверьте перед включением
Мультиметром проверьте целостность каждой жилы, отсутствие короткого замыкания и правильную полярность питания.

Ограничения и безопасность

Не подавайте питание до проверки распиновки

Ошибочно переставленные контакты могут подать напряжение на сигнальный вход или изменить полярность питания. Проверяйте собранный кабель мультиметром до подключения оборудования.

Шаг 1,25 мм не определяет серию

Не вставляйте контакт силой в похожий корпус. Несовместимая геометрия может деформировать контакт или не обеспечить его фиксацию.

ПВХ-изоляция чувствительна к нагреву

В отличие от силикона, ПВХ начинает размягчаться и оплавляться уже при длительном контакте с жалом паяльника или горячими элементами. Паяйте свободный конец быстро, используйте термоусадку и не прокладывайте жгут вплотную к источникам тепла.

Учитывайте самую слабую часть соединения

Допустимые ток, напряжение и температура зависят также от корпуса, ответной части, качества монтажа и условий охлаждения. Не превышайте 1 А, 50 В и диапазон от -25 до +85 °C и применяйте более низкие пределы, если они есть у другого компонента цепи.

FAQ

Провод силиконовый?

Нет. Изоляция выполнена из ПВХ. Она достаточно гибкая для монтажа жгута, но не обладает термостойкостью и эластичностью силиконового провода — для таких задач нужен отдельный силиконовый провод.

Нужны ли клещи для обжима?

Контакт уже обжат на проводе, поэтому для этого конца отдельные обжимные клещи не нужны. Нужно установить контакт в совместимый корпус и подключить свободный конец провода в соответствии с проектом.

Входит ли корпус разъёма?

Товар представляет собой контакт на проводе. Для сборки многоконтактного разъёма нужен отдельный корпус GH-1.25 с соответствующим количеством позиций.

Подойдёт ли контакт к любому разъёму 1,25 мм?

Нет. Одинаковый шаг не гарантирует одинаковую форму контакта, фиксатор и ключевание; проверяйте именно совместимость с GH-1.25.

Можно ли определять полярность по цвету провода?

Цвет удобен для собственной маркировки, но не является гарантией назначения пина. Полярность и сигналы определяйте по схеме и проверяйте мультиметром.

Совместимые товары и альтернативы

Для сборки кабельной части выберите корпус GH-1.25 с нужным количеством позиций.
Для монтажа ответной части на плату доступен прямой штыревой разъём GH-1.25.
Если нужен уже собранный многоконтактный вариант, выберите готовый разъём GH-1.25 на проводах длиной 15 см.
