Коротко про роз’єм GH 1,25 мм на плату

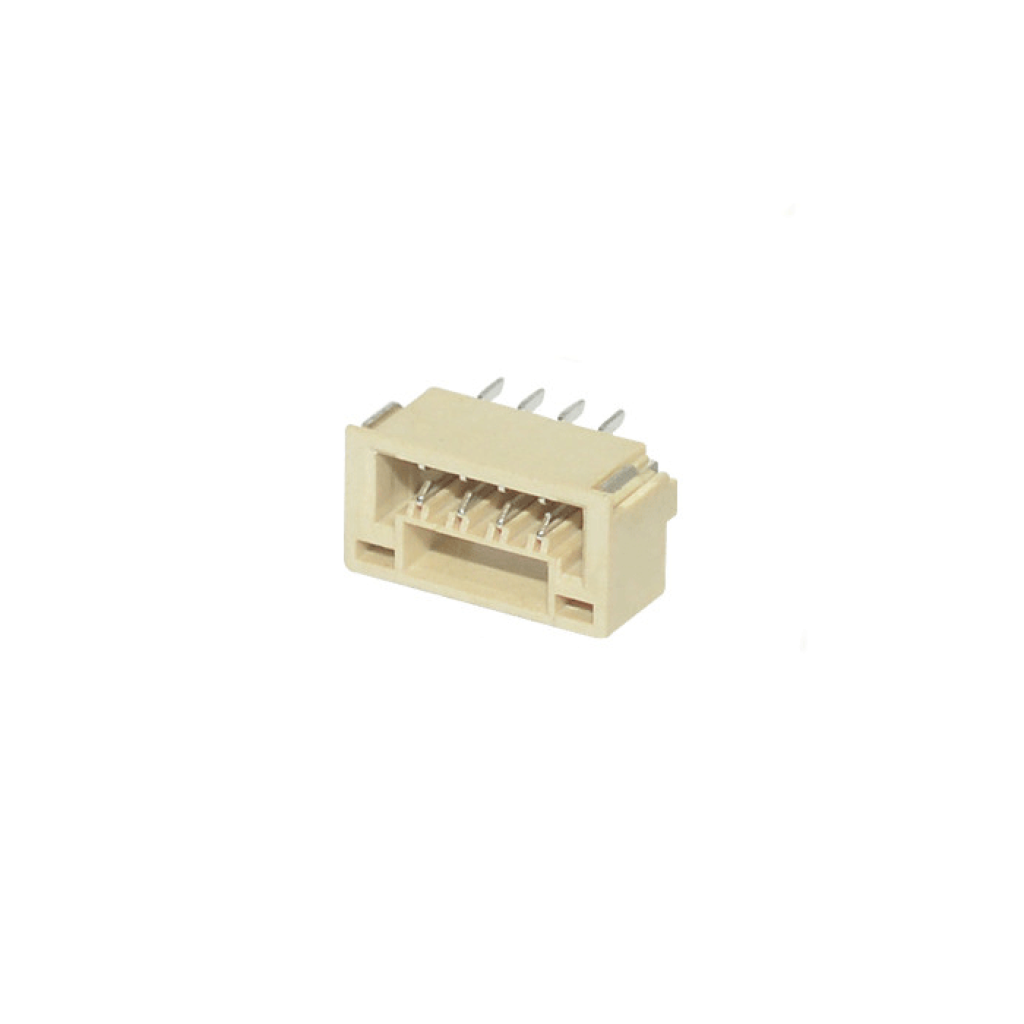

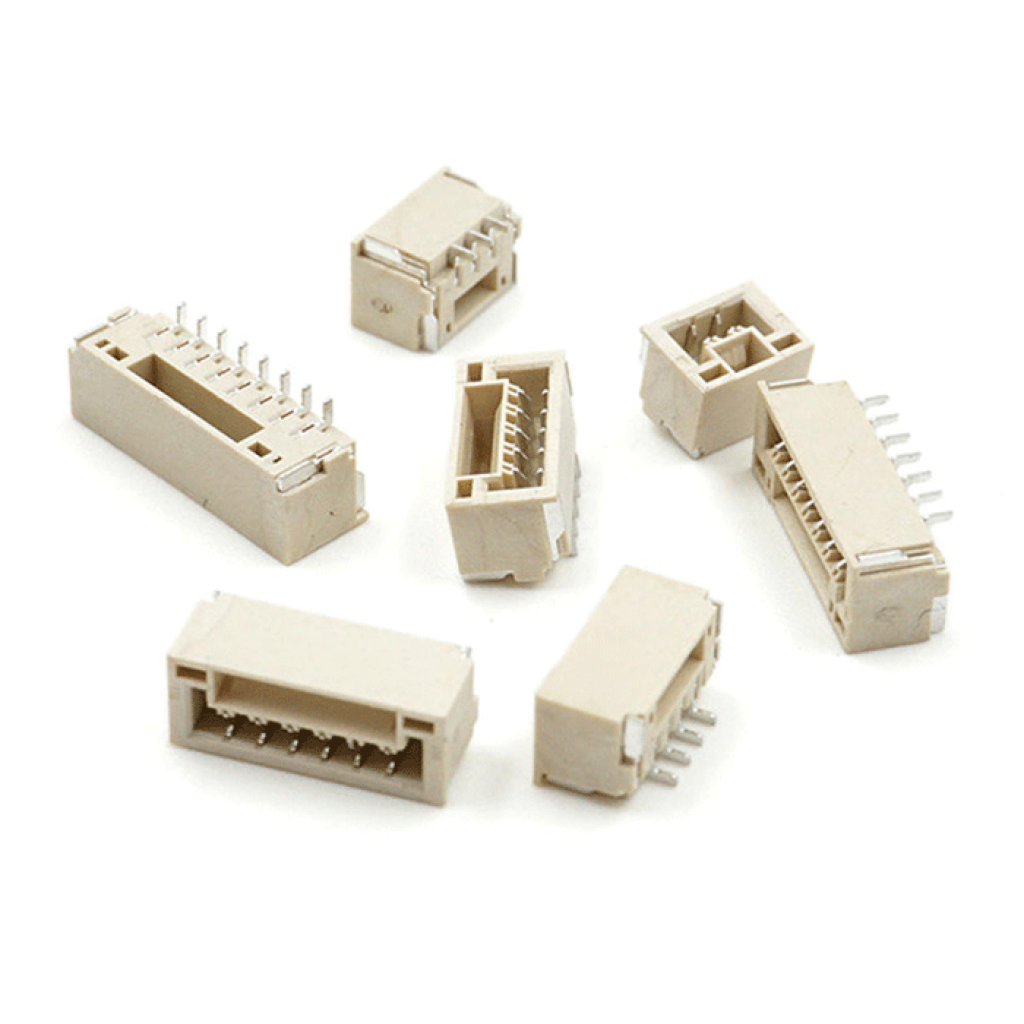

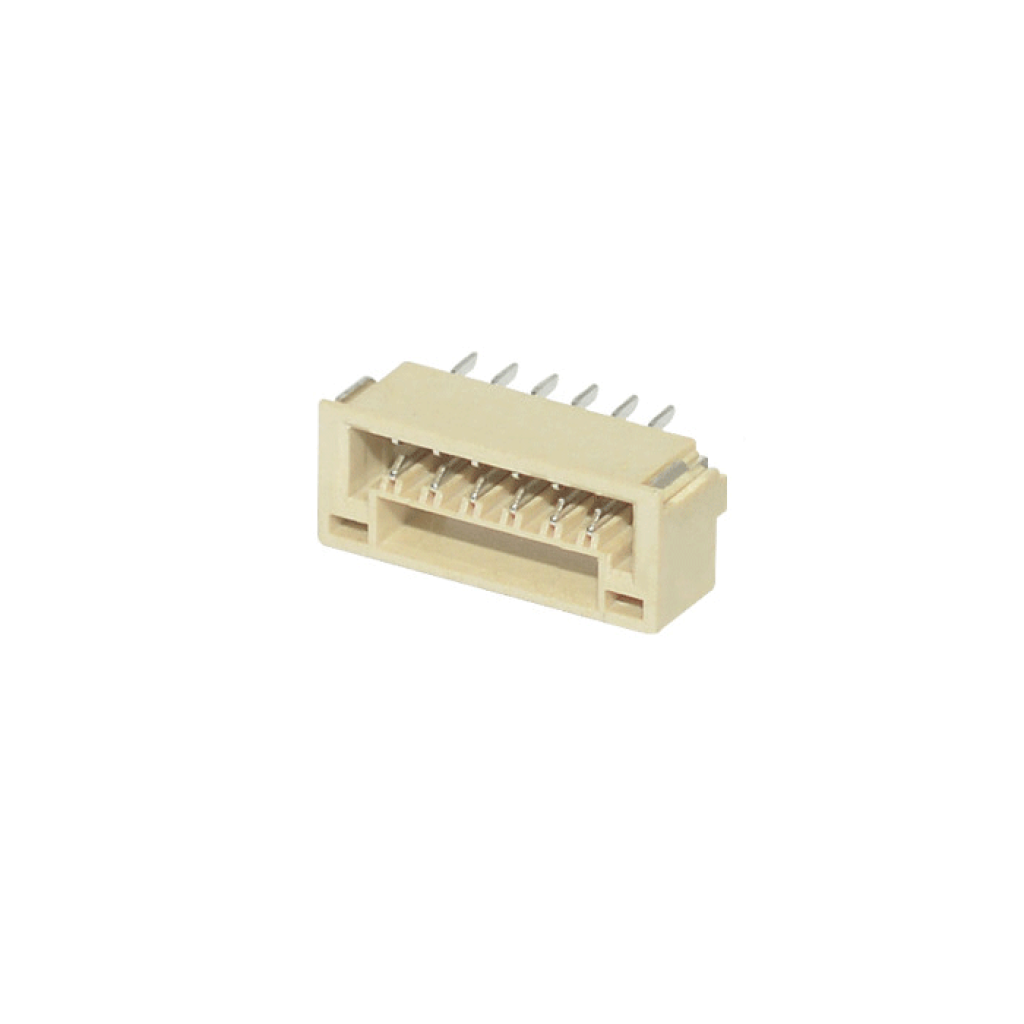

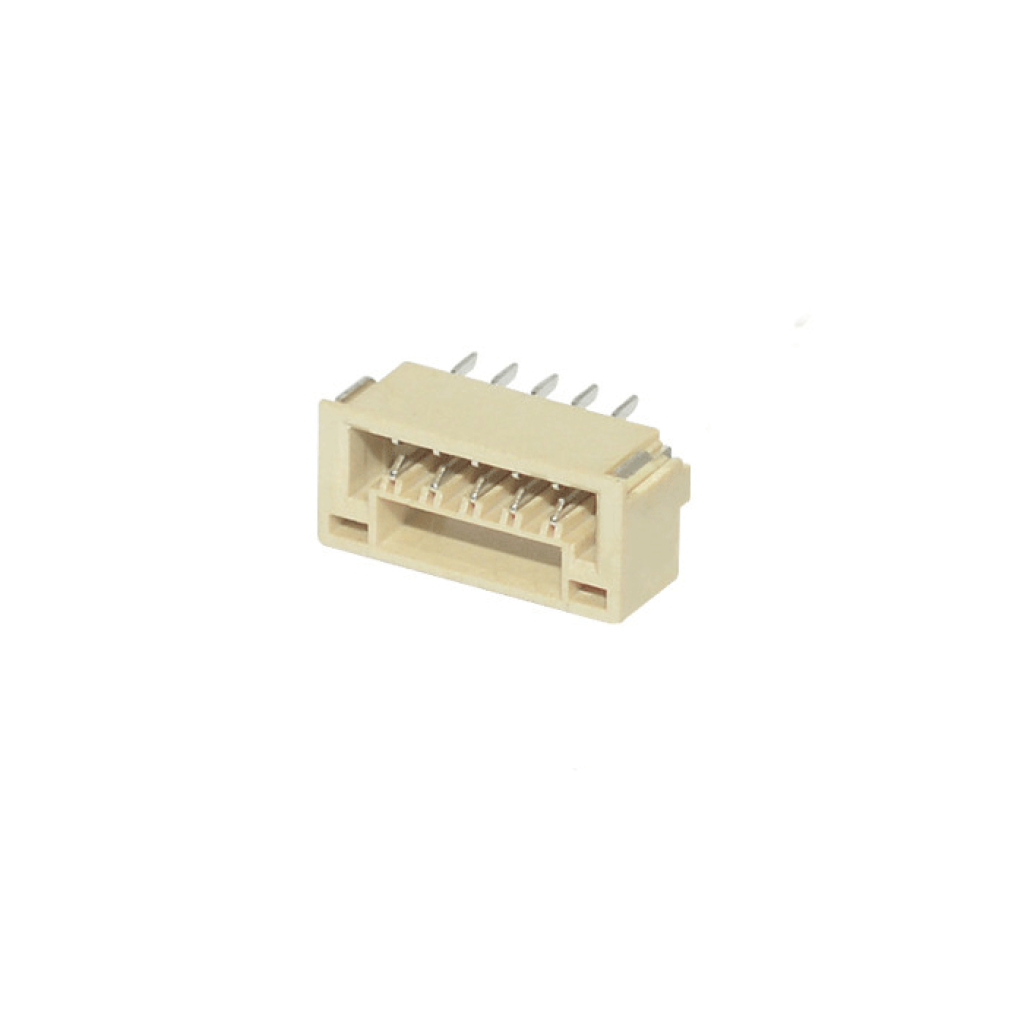

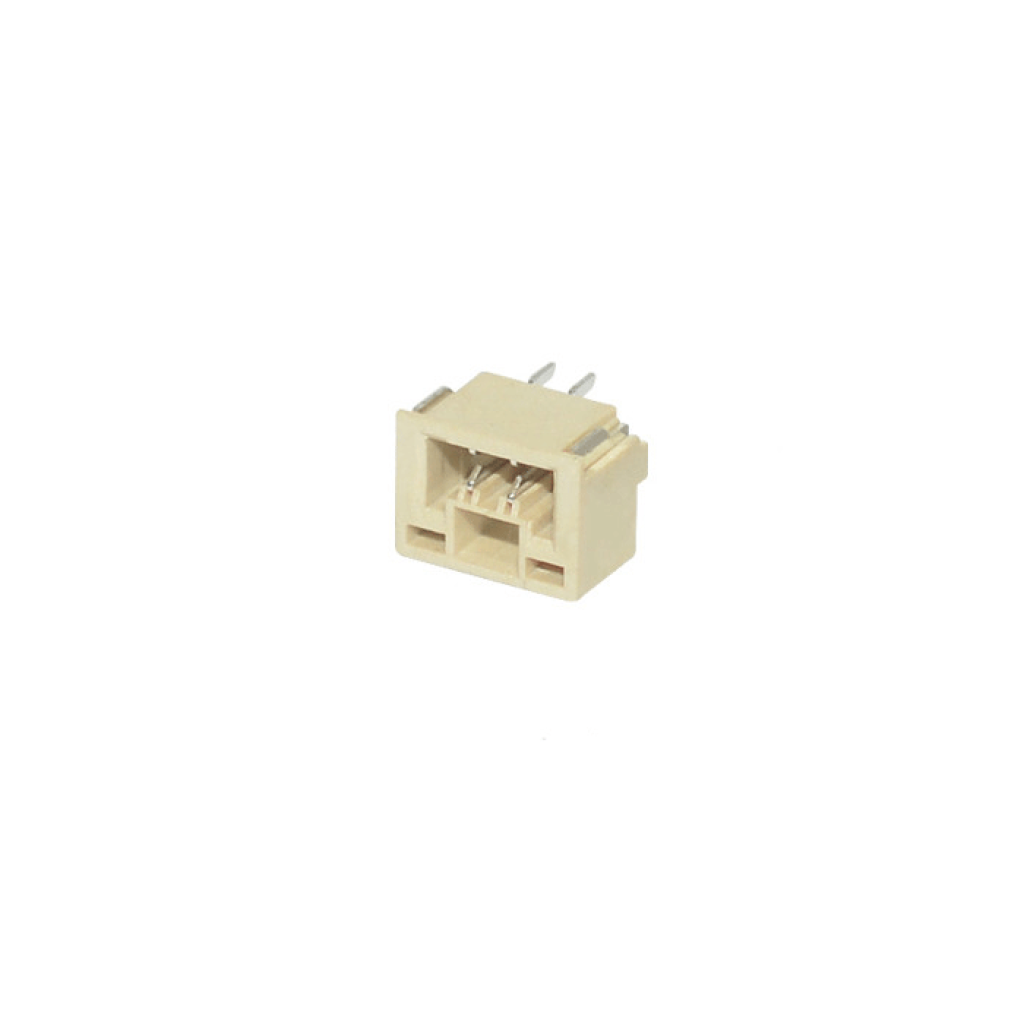

Роз’єм GH 1,25 мм — це пряма штирьова частина male для SMD-монтажу на плату та компактного з’єднання типу «провід — плата». Кабельна частина підходить збоку, а потрібну кількість контактів можна вибрати від 2 до 12.

Для сумісності мають збігатися не лише крок 1,25 мм і кількість контактів, а й серія, форма корпусу, фіксатор, напрям стикування та розпінування. Перед розведенням плати звірте посадкове місце з фактичним роз’ємом.

Ключові характеристики

Тип: штирьова платна частина male, wire-to-board
Формат: GH, крок 1,25 мм
Кількість контактів: 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 або 12 — залежно від вибраного варіанта
Монтаж: SMD, боковий вхід відповідної частини
Максимальна напруга: 50 В AC/DC
Максимальний струм: до 1 А; значення вказане для з’єднання з проводом AWG 26
Робоча температура: від −25 до +85 °C
Орієнтовний профіль: висота близько 4,25 мм, глибина близько 4,35 мм; ширина залежить від кількості контактів

Детальний опис та особливості

Механічна сумісність

Роз’єм формує однорядне рознімне з’єднання з кабельною частиною GH 1,25 мм. Боковий напрям стикування дає змогу прокласти кабель приблизно паралельно платі, але потребує вільного простору перед роз’ємом для підключення та відключення корпусу.

Однаковий крок контактів не робить взаємозамінними роз’єми різних сімейств. Підбирайте кабельний корпус із такою самою кількістю позицій і перевіряйте форму напрямних та фіксатора без силового стикування.

Монтаж на друковану плату

Ширина корпусу й розташування крайніх монтажних елементів змінюються разом із кількістю контактів. Для макета або одиничного ремонту звірте контакт 1, напрям входу та всі майданчики з реальною деталлю. Для серійної плати спочатку перевірте посадкове місце на зразку й лише після цього замовляйте PCB.

Точний оригінальний артикул JST для цього товару не заявлений. Креслення оригінальної серії JST GH можна використовувати лише як довідковий орієнтир для переліку параметрів, які потрібно звірити, а не як гарантію повного збігу посадкового місця.^[1]

Електричний режим

Роз’єм підходить для сигнальних і малопотужних ліній у межах 50 В та 1 А. Допустимий режим готового з’єднання визначає його найслабша частина: платний роз’єм, кабельний контакт, провід, обтискання, пайка та температура. Якщо відповідна частина або провід мають нижчу межу, використовуйте саме її.

Підійде / не підійде

Підійде

для компактного рознімного підключення кабельного джгута до друкованої плати;
для сигнальних ліній і малопотужного живлення в межах параметрів усього з’єднання;
для плат, де кабель має підходити збоку, а не зверху;
для заміни платної частини, якщо повністю збігаються серія, кількість контактів і посадкове місце.

Не підійде

коли потрібен наскрізний монтаж THT або верхній напрям стикування;
до іншого роз’єму лише на підставі однакового кроку 1,25 мм;
для навантаження понад 1 А чи напруги понад 50 В;
коли проєкт вимагає гарантованого оригінального артикула JST, сертифікації або посадкового місця без перевірки фактичної деталі.

Приклади застосування

Датчик або дисплей у компактному корпусі

Платна частина дає змогу зробити знімний кабель між основною платою та невеликим датчиком, дисплеєм або панеллю керування, якщо збігаються корпус і розпінування.

Кабельний джгут робота чи FPV-системи

Бокове підключення з фіксацією зручне для внутрішніх сигнальних з’єднань контролера, телеметрії або периферії. Кабель потрібно закріпити так, щоб вібрація та натяг не передавалися на роз’єм.

Ремонт електронної плати

Роз’єм можна використати для заміни пошкодженої платної частини лише після звірки кількості контактів, напрямку входу, нумерації та всіх SMD-майданчиків.

Монтаж і підключення

Виберіть кількість контактів
Кількість позицій платної та кабельної частин має бути однаковою. Одразу визначте призначення кожного контакту.
Звірте механіку
Перевірте крок, форму корпусу, фіксатор, напрям стикування, контакт 1 і фактичне посадкове місце. Не використовуйте лише назву «1,25 мм» як доказ сумісності.
Виконайте SMD-монтаж
Розмістіть роз’єм без перекосу, пропаяйте всі електричні та монтажні майданчики й огляньте з’єднання на містки та непропаяні контакти. Не перегрівайте пластиковий корпус.
Зберіть кабельну частину
Використайте сумісний корпус і контакти, перевірте фіксацію кожної жили та забезпечте розвантаження кабелю від натягу.
Перевірте перед подаванням живлення
Мультиметром перевірте безперервність, відсутність коротких замикань, контакт 1, полярність і відповідність кожної жили схемі.

Обмеження та безпека

Не покладайтеся на положення або колір проводу

Роз’єм не задає універсального розпінування. Помилкова полярність або переставлені сигнали можуть пошкодити підключені пристрої, тому перевірте весь кабель до першого ввімкнення.

Не перевищуйте межі готового з’єднання

Значення 1 А стосується відповідно підібраної кабельної частини з проводом AWG 26. Для тоншого проводу, іншого контакту, високої температури або сумнівної якості обтискання потрібна нижча робоча межа із запасом.

Роз’єднуйте без живлення та без натягу

Вимкніть живлення, тримайтеся за корпус кабельної частини та витягуйте її вздовж осі стикування. Не тягніть за проводи й не використовуйте роз’єм як механічну опору.^[2]

FAQ

Чи підійде цей роз’єм до будь-якого конектора 1,25 мм?

Ні. Потрібні збіг формату GH, кількості контактів, корпусу, фіксатора та напрямку стикування. Крок 1,25 мм описує лише відстань між сусідніми контактами.

Яку відповідну частину вибрати?

Потрібна кабельна частина female формату GH 1,25 мм із такою самою кількістю позицій. Перед підключенням окремо звірте контакт 1 і повне розпінування.

Чи можна навантажувати кожен контакт струмом 1 А?

1 А є верхньою межею для з’єднання з проводом AWG 26. Фактичний допустимий струм залежить від кабельних контактів, проводу, обтискання, пайки, кількості одночасно навантажених ліній і температури, тому для тривалої роботи закладайте запас.

Чи гарантовано збігається посадкове місце з оригінальним JST GH?

Точний оригінальний артикул JST не заявлений. Для одиничного ремонту та особливо для серійної плати перевірте реальний зразок, а не переносіть footprint лише за назвою серії.

Кабельні частини та аксесуари

Готові кабельні частини можна вибрати серед роз’ємів GH 1,25 мм female на проводах або кабельних роз’ємів GHR на 4, 7 чи 8 контактів із проводами 200 мм. Звірте доступну кількість позицій із вибраною платною частиною.
Для самостійного складання кабелю потрібні корпус GH 1,25 мм із відповідною кількістю позицій та попередньо обтиснуті контакти на проводах 28 AWG.

Документи та джерела

J.S.T. Mfg. Co., Ltd., GH Connector, eGH.pdf, 2026 — довідкова геометрія та структура оригінальної серії GH; для цього товару креслення потребує звірки з фактичною деталлю.
JST France, Handling Precaution for Terminal and Connector — правила стикування, розвантаження проводів від натягу та роз’єднання без навантаження.
