Коротко про контакти GH-1.25

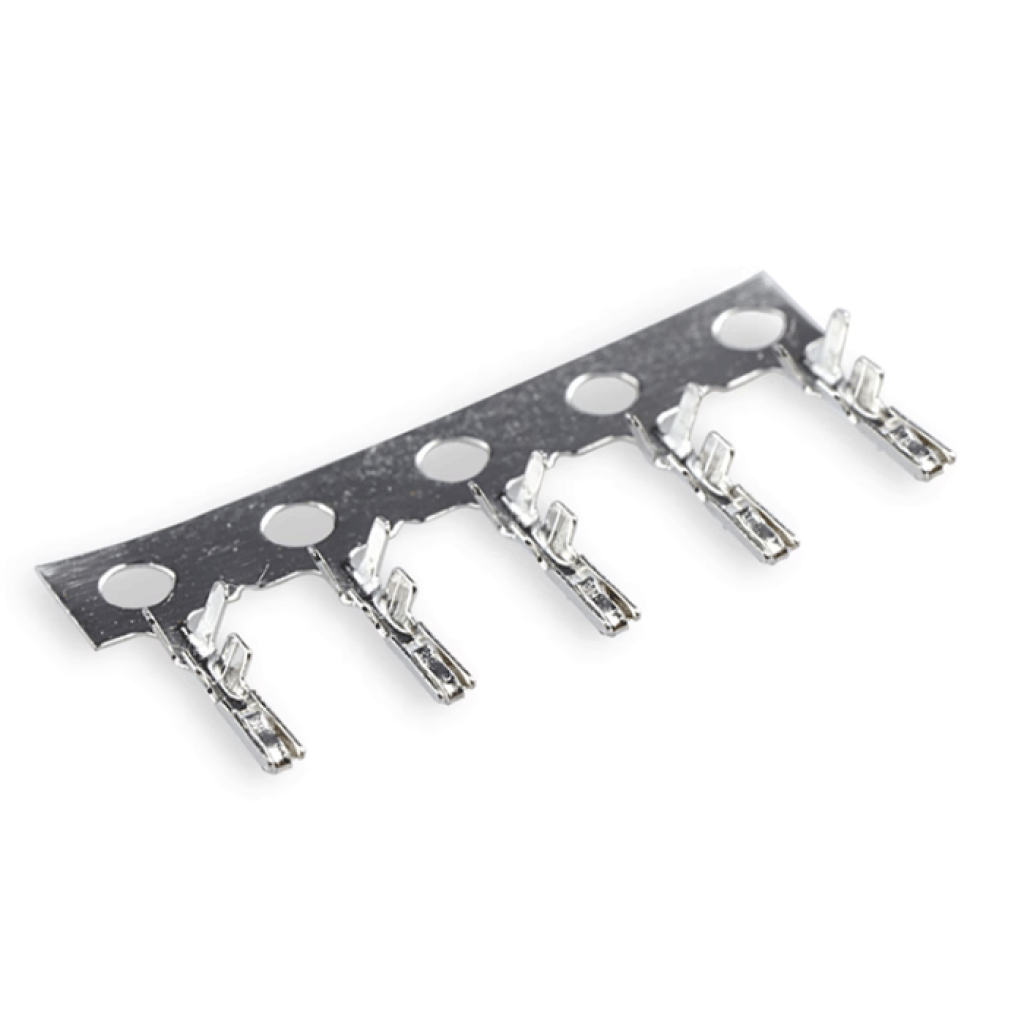

Обтискні гніздові контакти призначені для складання кабельної частини роз’єму GH з кроком 1,25 мм. Контакт закріплюється на проводі обтисканням, після чого вставляється у сумісний корпус до фіксації.

Для надійного з’єднання потрібні відповідний корпус GH-1.25, багатожильний провід належного розміру та інструмент для мініатюрних відкритих контактів. Однаковий крок 1,25 мм не гарантує сумісності з іншими серіями роз’ємів.

Ключові характеристики

Тип: необтиснений гніздовий контакт
Сумісність: кабельні корпуси GH-1.25
Крок системи: 1,25 мм
Провід: 28 AWG; робочий діапазон обтискання AWG 30–26
Зовнішній діаметр ізоляції: 0,76–1,0 мм
Режим готового з’єднання: до 1 А AC/DC з проводом AWG 26; до 50 В AC/DC^[1]
Робоча температура: від −25 до +85 °C
Матеріал контакту: фосфорна бронза, луджена поверхня

Детальний опис та особливості

Для власного кабельного джгута

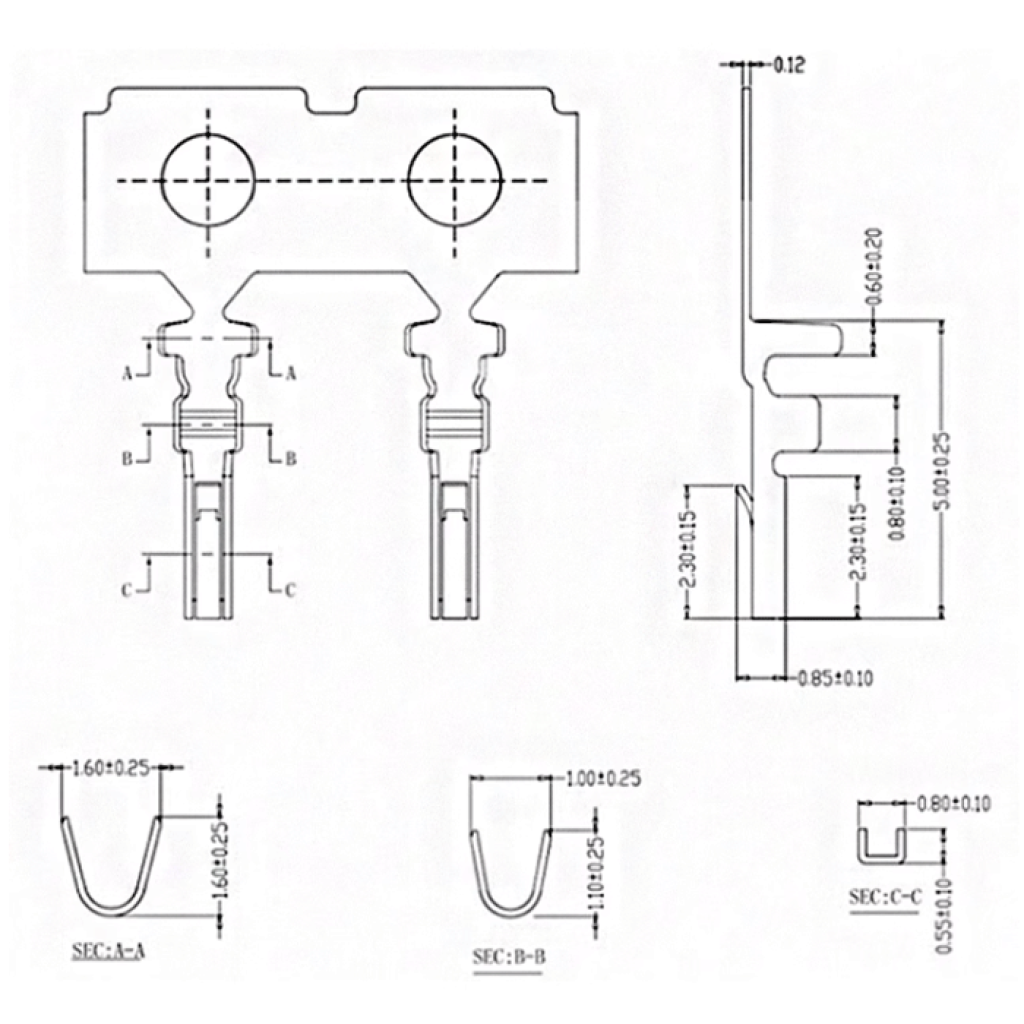

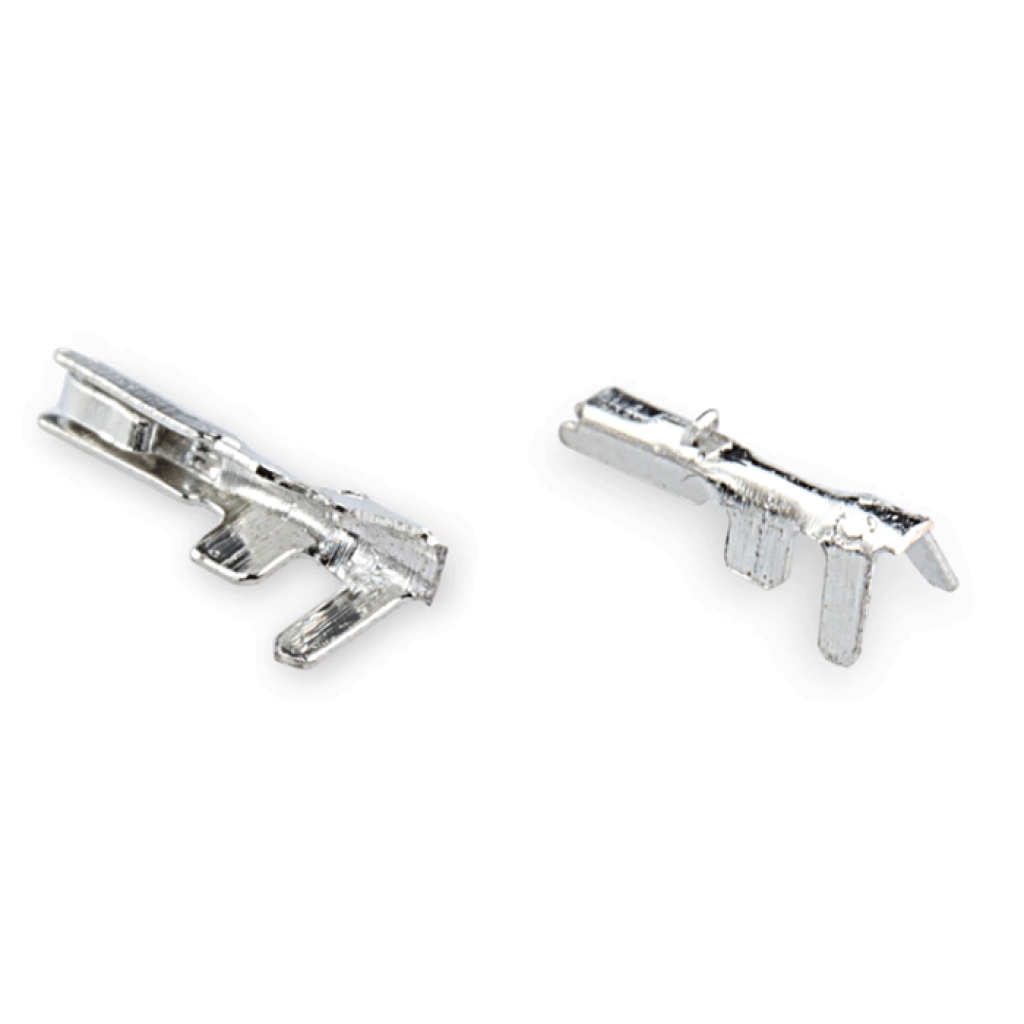

Контакт дає змогу зібрати роз’єм із потрібною кількістю жил і власною розпіновкою. Після правильного обтискання задні крила утримують ізоляцію, передні — провідник, а фіксувальний елемент контакту утримує його всередині корпусу.

Вибір проводу та інструмента

Розмір провідника і діаметр ізоляції мають одночасно відповідати геометрії контакту. Надто тонкий провід може не втриматися в обтиску, а надто товстий — деформувати крила або не ввійти в корпус. Для мініатюрного контакту потрібні кліщі з матрицею для відкритого обтискання; паяння не замінює правильний механічний обтиск.

Сумісність роз’єму

Позначення 1,25 мм описує відстань між сусідніми контактами, але не форму контакту, засувки та напрямних. Використовуйте корпус саме формату GH-1.25 і перед складанням звіряйте орієнтацію фіксатора. Контакт продається як сумісний із GH-1.25 без підтвердження оригінального артикула JST, тому він не підходить для проєктів, де потрібне документально підтверджене оригінальне комплектування.

Підійде / не підійде

Підійде

для самостійного складання кабельного корпусу GH-1.25;
для ремонту окремої жили у сумісному роз’ємі;
для сигнальних і малопотужних ліній у межах параметрів усього з’єднання;
для багатожильного проводу AWG 30–26 з відповідним діаметром ізоляції.

Не підійде

до корпусів іншої серії лише тому, що вони також мають крок 1,25 мм;
для монтажу без обтискних кліщів відповідного розміру;
для суцільного, надто тонкого або надто товстого проводу без перевірки якості обтиску;
для кіл понад 1 А або 50 В AC/DC;
коли потрібен гарантований оригінальний артикул JST із простежуваністю партії.

Приклади застосування

Кабель для датчика або модуля

Контакти можна встановити у корпус GH-1.25 з потрібною кількістю позицій і сформувати власний порядок живлення та сигналів за схемою обладнання.

Ремонт кабельного джгута

Пошкоджену жилу можна замінити окремо, якщо корпус, контакт і провід сумісні, а розпіновку перевірено до подавання живлення.

Обтискання та складання

Підберіть провід і корпус
Використайте багатожильний провід AWG 30–26 з ізоляцією діаметром 0,76–1,0 мм та корпус GH-1.25 потрібної контактності.
Зніміть ізоляцію
Оголіть провідник настільки, щоб його жили потрапили в зону обтискання провідника, а ізоляція — під окремі задні крила. Не надрізайте та не скручуйте жили надмірно.
Обтисніть контакт
Розташуйте контакт у матриці без перекосу та обтисніть провідник і ізоляцію у відповідних зонах. Не допускайте потрапляння ізоляції в контактну частину.
Перевірте обтиск
Огляньте контакт на деформації, переконайтеся, що всі жили захоплені, та виконайте легку перевірку утримання проводу без ривка.
Установіть у корпус
Вставляйте контакт у правильній орієнтації до фіксації. Злегка потягніть провід назад, а перед увімкненням перевірте розпіновку, полярність, безперервність і відсутність короткого замикання.

Обмеження та безпека

Перевіряйте розпіновку до подавання живлення

Корпус GH-1.25 не задає універсального порядку живлення та сигналів. Переставлені контакти або помилкова полярність можуть пошкодити підключене обладнання.

Не перевищуйте межі готового вузла

Орієнтуйтеся на верхню межу 1 А та 50 В AC/DC і зменшуйте навантаження, якщо провід, платна частина, температура або якість обтискання мають суворіші обмеження.

Не вставляйте контакт силою

Неправильна орієнтація або несумісний корпус можуть зігнути фіксатор і контактну частину. Вийміть контакт, перевірте геометрію та усуньте причину опору.

Знімайте натяг із кабелю

Після складання закріпіть джгут так, щоб згин, вібрація та натяг не передавалися на контакт. Роз’єднуйте роз’єм, тримаючись за корпус, а не за проводи.^[2]

FAQ

Чи підходить контакт до будь-якого роз’єму з кроком 1,25 мм?

Ні. Потрібен корпус формату GH-1.25 із сумісною геометрією контакту та фіксатора.

Який провід використовувати?

Контакт розрахований на багатожильний провід AWG 30–26; для типового складання підійде 28 AWG. Діаметр ізоляції має бути в межах 0,76–1,0 мм.

Чи можна припаяти контакт замість обтискання?

Для штатного монтажу потрібне обтискання. Надлишок припою робить жилу жорсткою, може завадити встановленню контакту в корпус і не забезпечує правильного розвантаження натягу.

Що робити, якщо контакт не фіксується?

Не проштовхуйте його силою. Перевірте серію корпусу, орієнтацію контакту, форму фіксатора та відсутність деформації після обтискання.

Сумісні товари та альтернативи

Для плати можна вибрати пряму штирьову частину GH-1.25 на 2–12 контактів; кількість позицій платної та кабельної частин має збігатися.
Якщо немає інструмента для мініатюрного обтискання, доступні попередньо обтиснуті контакти GH-1.25 на проводах 28 AWG або готові кабельні роз’єми GH-1.25 на проводах.

Документи та джерела

J.S.T. Mfg. Co., Ltd., GH Connector, eGH.pdf — крок системи, діапазон проводів, номінальні параметри та сумісні компоненти серії GH.
J.S.T. Mfg. Co., Ltd., Handling Precautions for Terminals and Connectors — вимоги до обтискання, перевірки контакту та розвантаження проводів від механічного навантаження.
