Коротко про контакти на дроті для GH-1.25

Попередньо обтиснутий контакт на гнучкому дроті 28 AWG у ПВХ-ізоляції завдовжки 15 см призначений для складання кабельної частини роз’єму GH-1.25. Він дає змогу встановити потрібну кількість жил у відповідний корпус без окремого обтискання мініатюрного контакту.

Зверніть увагу: дріт має ізоляцію з ПВХ, а не силіконову. Перед складанням перевірте серію корпусу, кількість позицій, орієнтацію контактів і розпінування пристрою: однаковий крок 1,25 мм не гарантує сумісності роз’ємів різних сімейств.

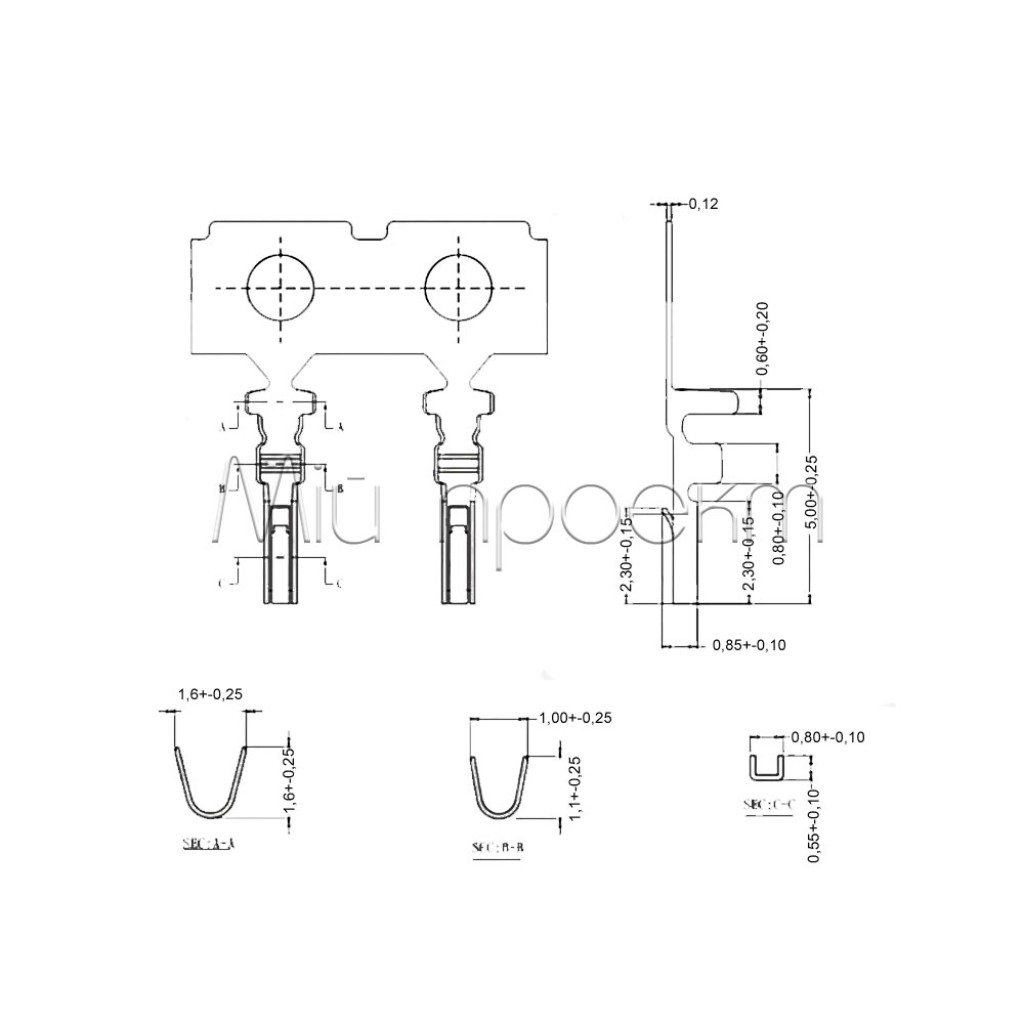

Ключові характеристики

Тип: попередньо обтиснутий контакт на дроті
Сумісність: корпуси GH-1.25
Крок системи: 1,25 мм

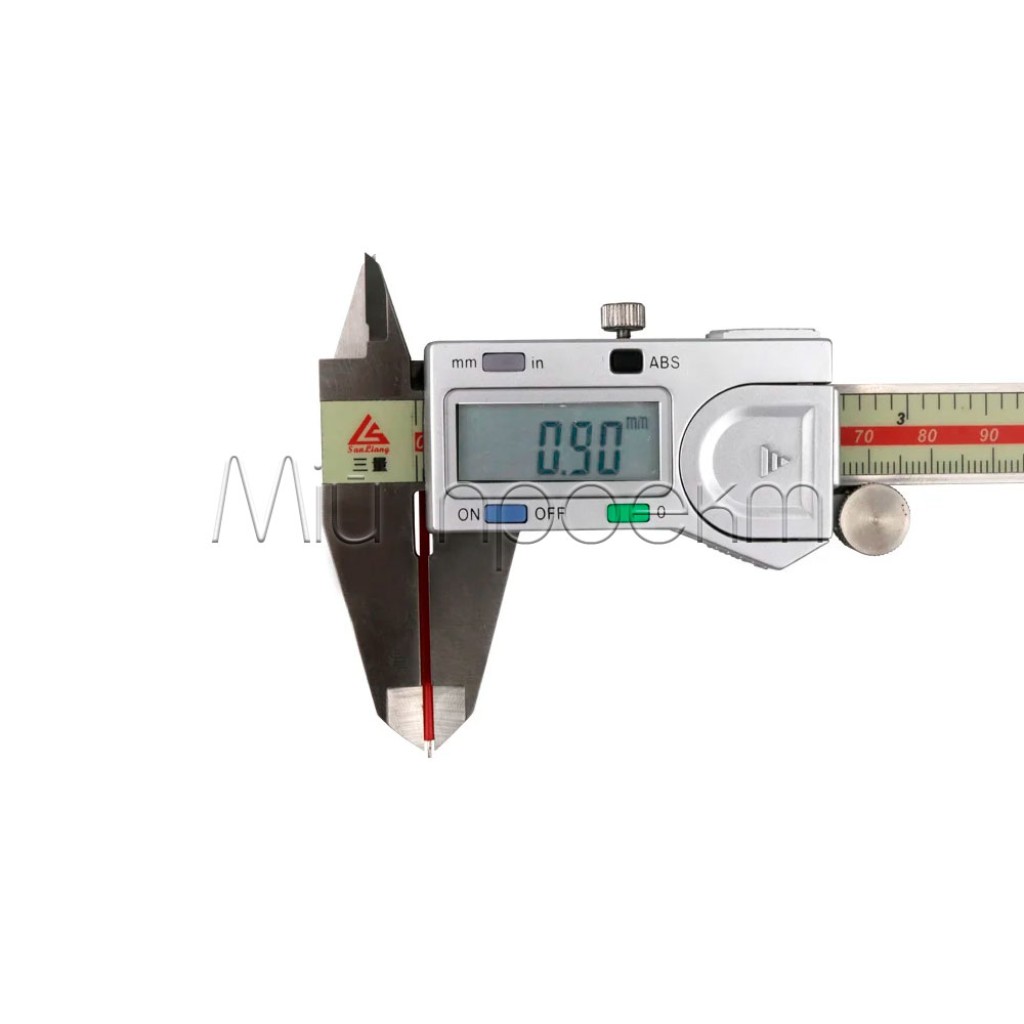

Переріз за AWG: 28 AWG
Ізоляція дроту: ПВХ (не силікон)
Довжина дроту: 15 см
Максимальний струм: до 1 А
Максимальна напруга: до 50 В
Робоча температура: від -25 до +85 °C

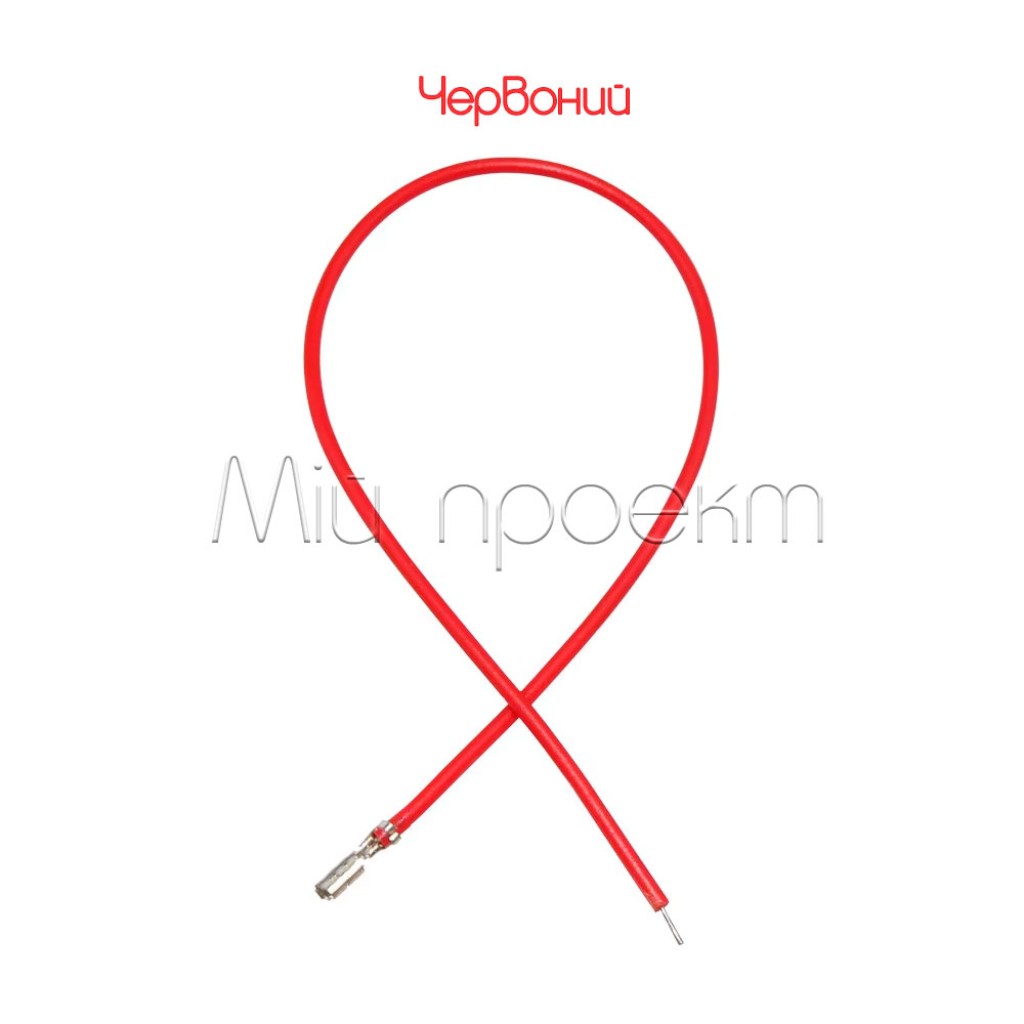

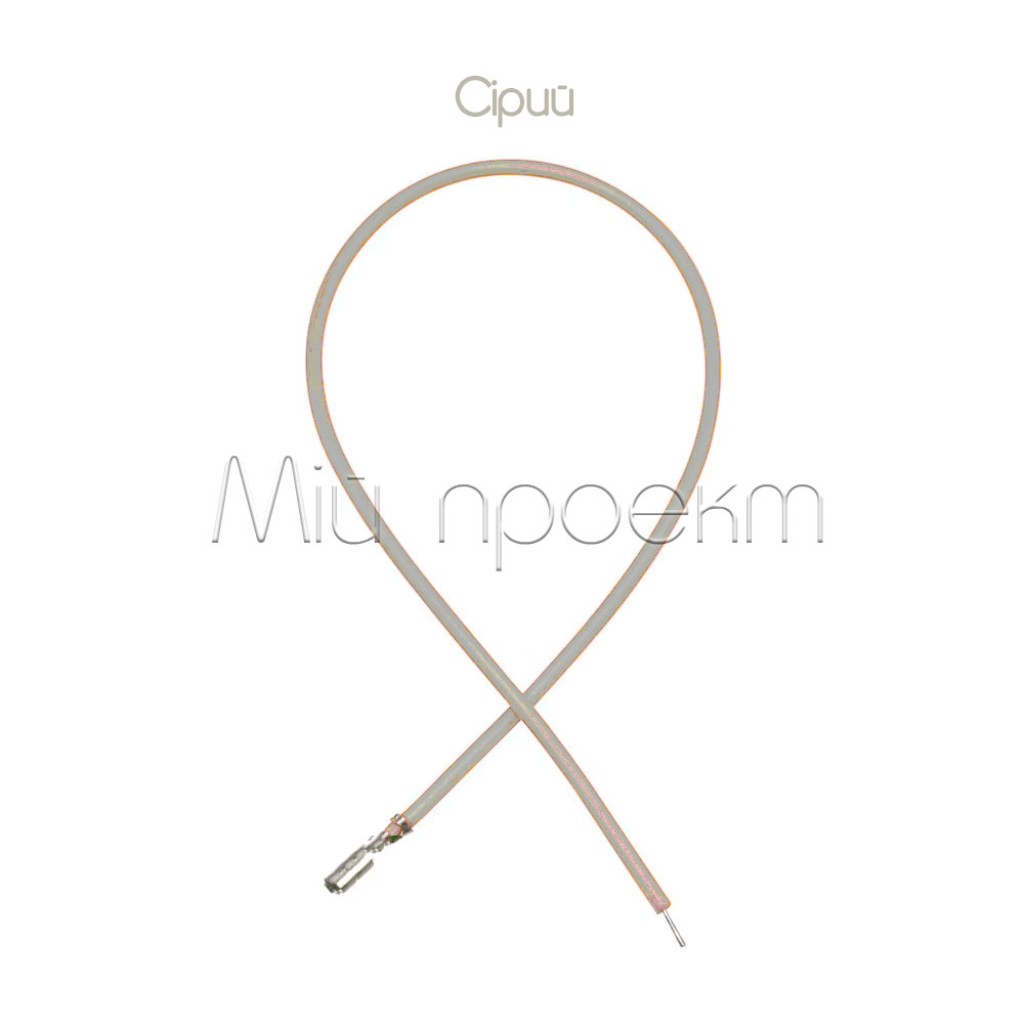

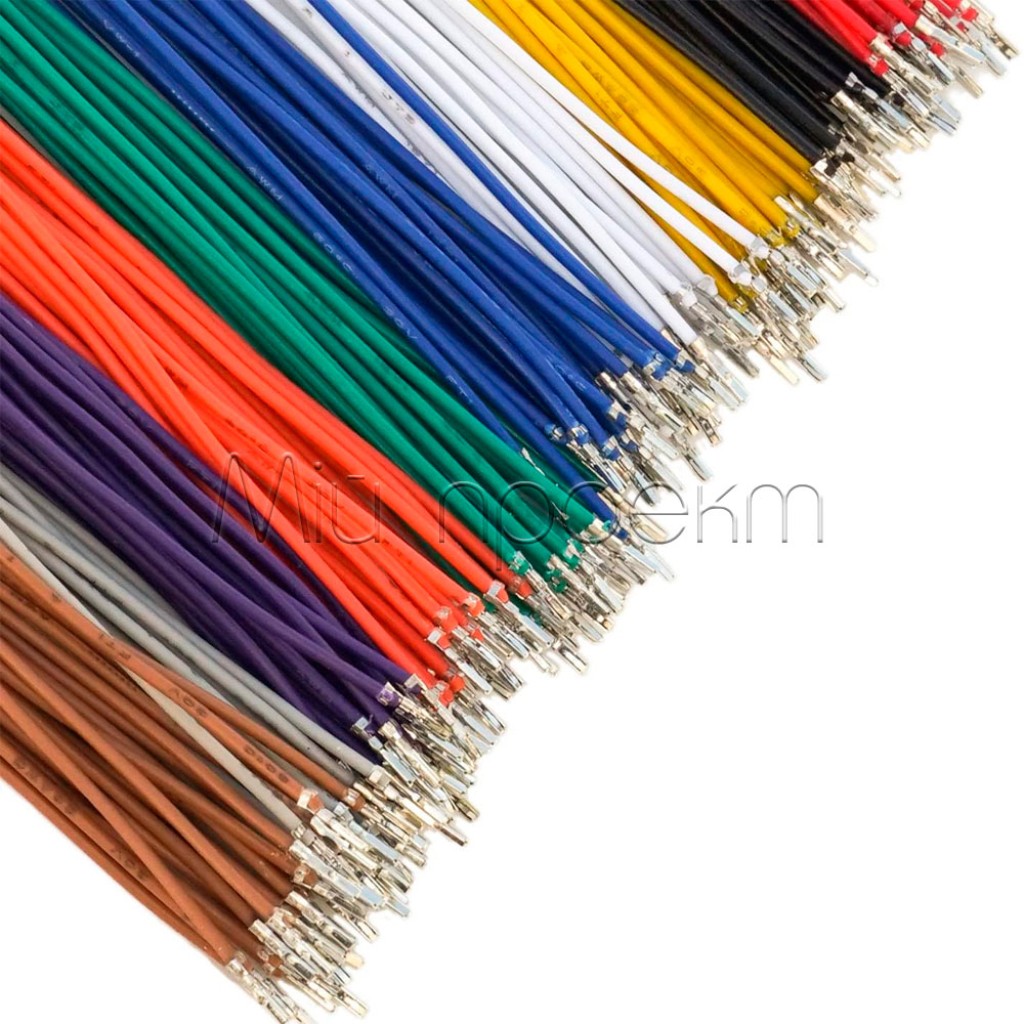

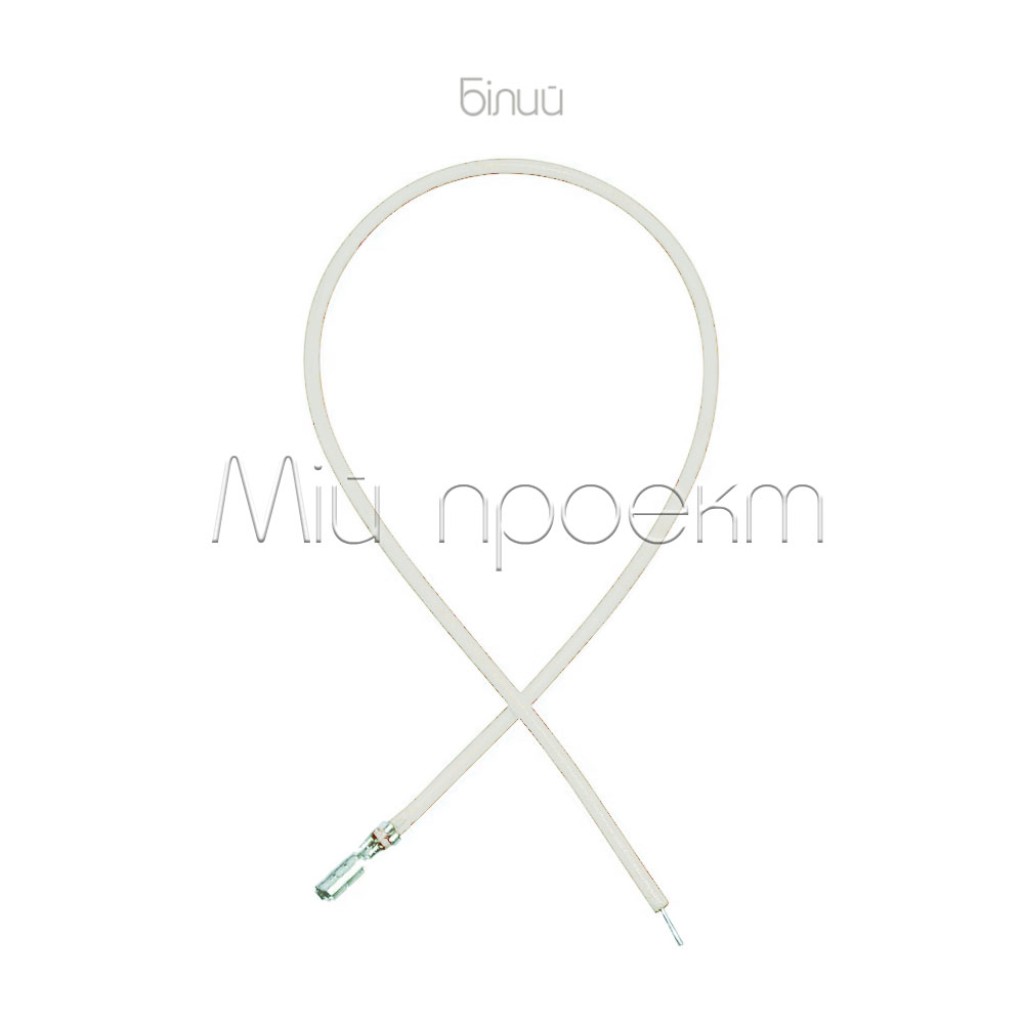

Доступні кольори: синій, зелений, білий, чорний, червоний, жовтий, сірий, коричневий, помаранчевий, фіолетовий

Детальний опис та особливості

Для складання власного кабелю

Контакт уже закріплений на дроті, тому для кабельного боку з’єднання залишається підібрати корпус GH-1.25 з потрібною кількістю позицій, визначити розпінування та вставити кожну жилу у відповідну комірку. Такий формат зручний для ремонту кабелю, виготовлення перехідника або підключення модуля, для якого потрібен власний порядок сигналів.

Ізоляція з ПВХ, а не силіконова

Дріт має стандартну ПВХ-ізоляцію: вона тримає форму, добре тримається в кабельному джгуті та не «розповзається» під стяжками, але поступається силікону за гнучкістю та стійкістю до високих температур. Якщо у проєкті потрібен дріт, який витримує нагрівання паяльником чи постійні згинання (наприклад, рухомі вузли або зона поблизу нагрівних елементів), варто передбачити окремий силіконовий провід — цей товар такої ізоляції не має.

Кольорове маркування

Різні кольори допомагають розрізняти живлення, землю та сигнальні лінії у власному джгуті. Колір не задає електричного призначення контакту: відповідність кожної жили конкретному піну потрібно визначити за схемою пристрою та перевірити до подавання живлення.

Сумісність без припущень

Позначення 1,25 мм описує крок контактів, але не форму корпусу, напрям фіксатора чи ключування. Контакт слід використовувати саме з відповідним корпусом GH-1.25; для схожих роз’ємів іншої серії потрібні контакти їхнього типу.

Підійде / не підійде

Підійде

для складання кабельного роз’єму GH-1.25 з власним розпінуванням;
для заміни окремої пошкодженої жили у сумісному корпусі;
для компактних сигнальних і малопотужних ліній у межах параметрів усього з’єднання;
коли потрібен тонкий гнучкий дріт 28 AWG у ПВХ-ізоляції завдовжки 15 см.

Не підійде

для корпусів іншої серії лише тому, що вони також мають крок 1,25 мм;
як готовий багатоконтактний кабель без окремого корпусу та складання;
для навантаження понад 1 А або напруги понад 50 В;
коли потрібен саме силіконовий дріт — підвищеної термостійкості чи для постійних згинань;
коли потрібен товстіший силовий провід чи інша довжина.

Приклади застосування

Кабель для датчика або модуля

Складання роз’єму для GPS, телеметрії, дисплея чи іншого модуля, якщо його відповідна частина належить до GH-1.25 і відоме точне розпінування.

Ремонт кабельного джгута

Заміна окремої пошкодженої жили без повторного обтискання мініатюрного контакту.

Власне кольорове маркування

Формування кабелю з окремими кольорами для живлення, землі та сигналів із подальшою перевіркою кожного з’єднання.

Підключення

Перевірте корпус і відповідну частину
Зіставте серію GH-1.25, кількість позицій, ключування та нумерацію пінів на обох пристроях.
Складіть схему розпінування
Заздалегідь визначте комірку для кожної жили. Використовуйте кольори як власне маркування, а не як готовий стандарт полярності.
Установіть контакти
Вставляйте контакт із боку дроту у правильній орієнтації, без перекосу та надмірного зусилля. Після встановлення злегка потягніть дріт назад, щоб перевірити фіксацію.
Перевірте перед увімкненням
Мультиметром перевірте безперервність кожної жили, відсутність короткого замикання та правильну полярність живлення.

Обмеження та безпека

Не подавайте живлення до перевірки розпінування

Помилково переставлені контакти можуть подати напругу на сигнальний вхід або змінити полярність живлення. Перевіряйте зібраний кабель мультиметром до підключення обладнання.

Крок 1,25 мм не визначає серію

Не вставляйте контакт силою у схожий корпус. Несумісна геометрія може деформувати контакт або не забезпечити його фіксацію.

ПВХ-ізоляція чутлива до нагрівання

На відміну від силікону, ПВХ починає розм’якшуватися й оплавлятися вже від тривалого контакту з жалом паяльника чи гарячими елементами. Паяйте вільний кінець швидко, використовуйте термоусадку та не прокладайте джгут впритул до джерел тепла.

Враховуйте найслабшу частину з’єднання

Допустимі струм, напруга й температура залежать також від корпусу, відповідної частини, якості монтажу та умов охолодження. Не перевищуйте 1 А, 50 В і діапазон від -25 до +85 °C та застосовуйте нижчі межі, якщо їх має інший компонент кола.

FAQ

Дріт силіконовий?

Ні. Ізоляція виконана з ПВХ. Вона достатньо гнучка для монтажу джгута, але не має термостійкості та еластичності силіконового дроту — для таких задач потрібен окремий силіконовий провід.

Чи потрібні кліщі для обтискання?

Контакт уже обтиснутий на дроті, тому для цього кінця окремі обтискні кліщі не потрібні. Потрібно встановити контакт у сумісний корпус і під’єднати вільний кінець дроту відповідно до проєкту.

Чи входить корпус роз’єму?

Товар є контактом на дроті. Для складання багатоконтактного роз’єму потрібен окремий корпус GH-1.25 з відповідною кількістю позицій.

Чи підійде контакт до будь-якого роз’єму 1,25 мм?

Ні. Однаковий крок не гарантує однакову форму контакту, фіксатор і ключування; перевіряйте саме сумісність із GH-1.25.

Чи можна визначати полярність за кольором дроту?

Колір зручний для власного маркування, але не є гарантією призначення піна. Полярність і сигнали визначайте за схемою та перевіряйте мультиметром.

Сумісні товари та альтернативи

Для складання кабельної частини виберіть корпус GH-1.25 з потрібною кількістю позицій.
Для монтажу відповідної частини на плату доступний прямий штирьовий роз’єм GH-1.25.
Якщо потрібен уже зібраний багатоконтактний варіант, оберіть готовий роз’єм GH-1.25 на дротах завдовжки 15 см.
