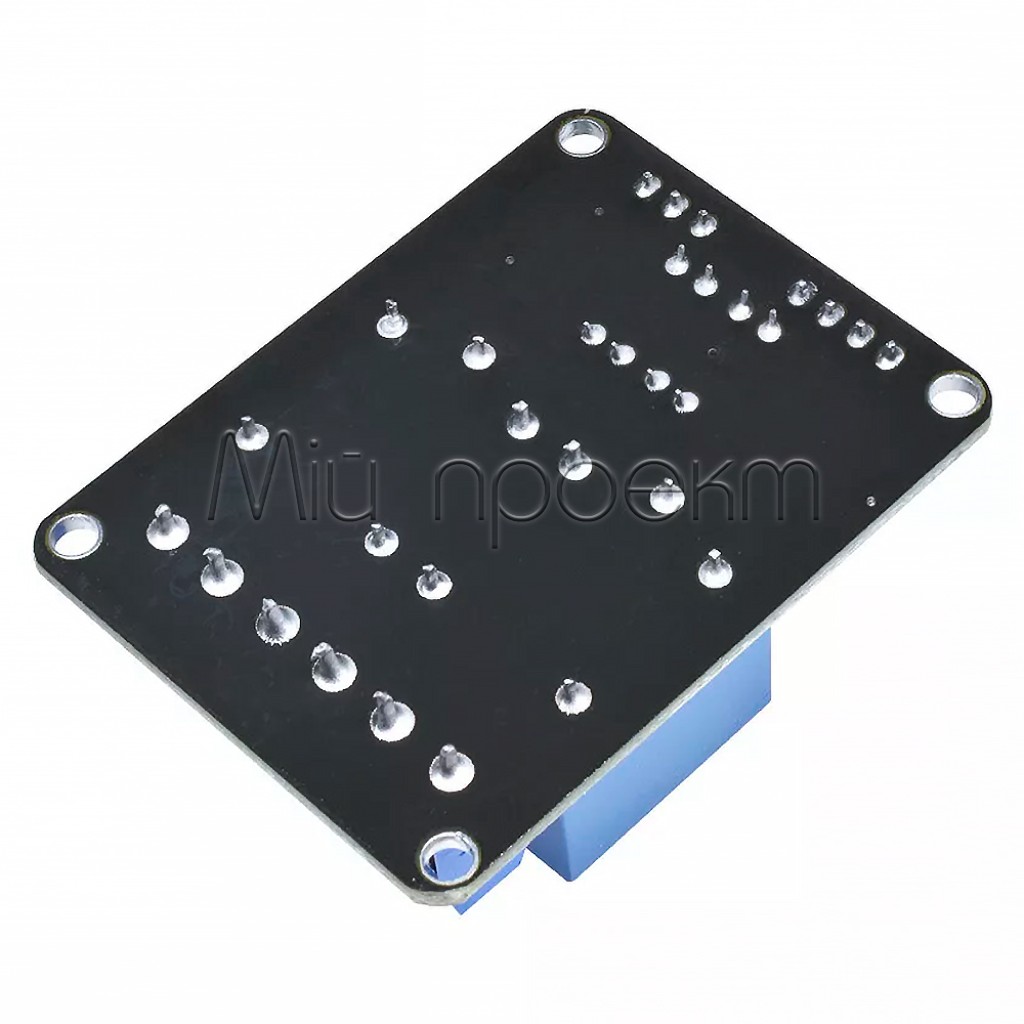

Кратко о 2-канальном модуле реле 5 В / 12 В

2-канальный релейный модуль позволяет независимо включать и выключать две внешние электрические цепи по командам контроллера. Товар поставляется в двух отдельных исполнениях по напряжению катушек — 5 В или 12 В DC; напряжение источника должно соответствовать выбранной версии.

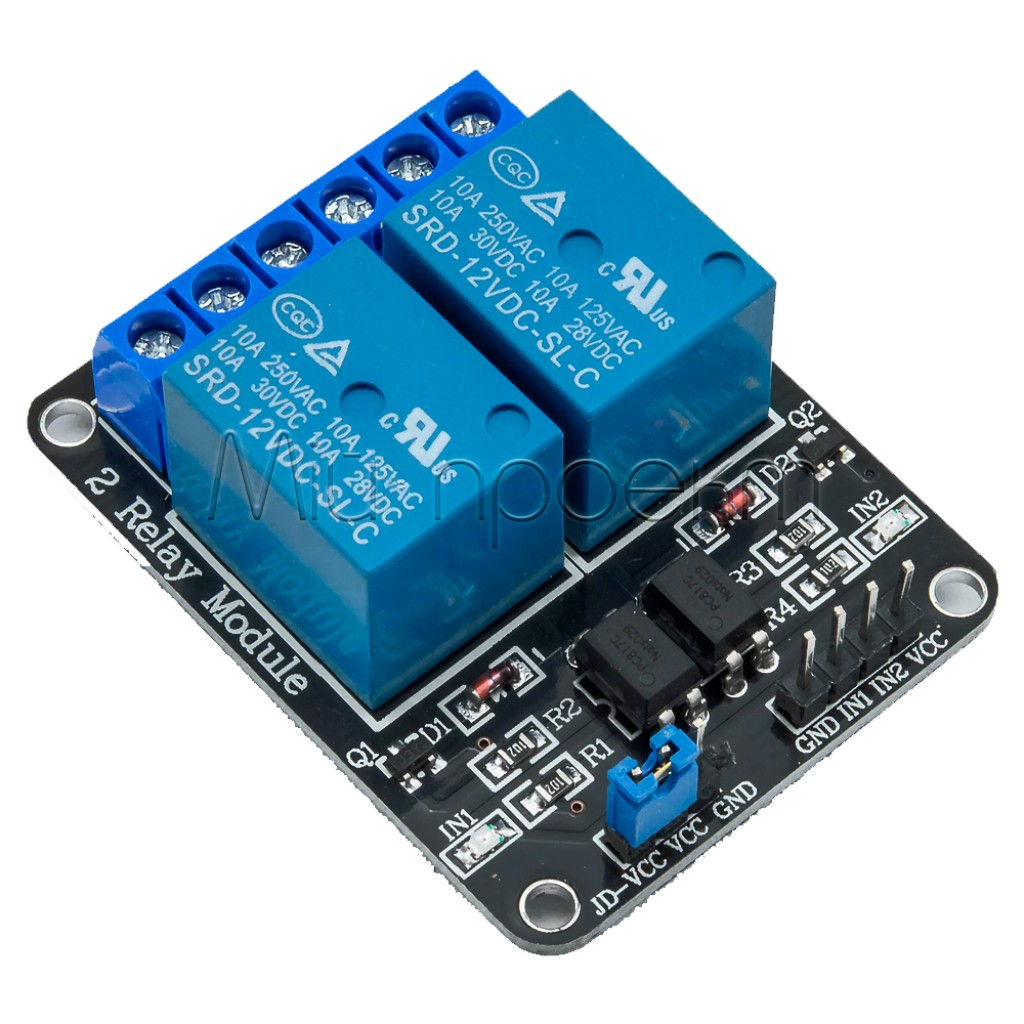

Оба входа срабатывают от низкого логического уровня. На плате установлены два реле Songle с переключающими контактами COM, NO и NC, оптопары во входных каскадах, светодиодные индикаторы и джампер VCC/JD-VCC. Перед подключением проверьте маркировку напряжения на корпусах реле: подача 12 В на версию 5 В может повредить модуль.

Ключевые характеристики

Количество каналов: 2, независимое управление
Варианты питания: 5 В DC или 12 В DC в зависимости от выбранной версии модуля
Потребляемый ток: более 100 мА
Активный уровень: низкий: реле срабатывает при LOW и отпускает при HIGH
Реле: Songle, два однополюсных переключающих канала SPDT

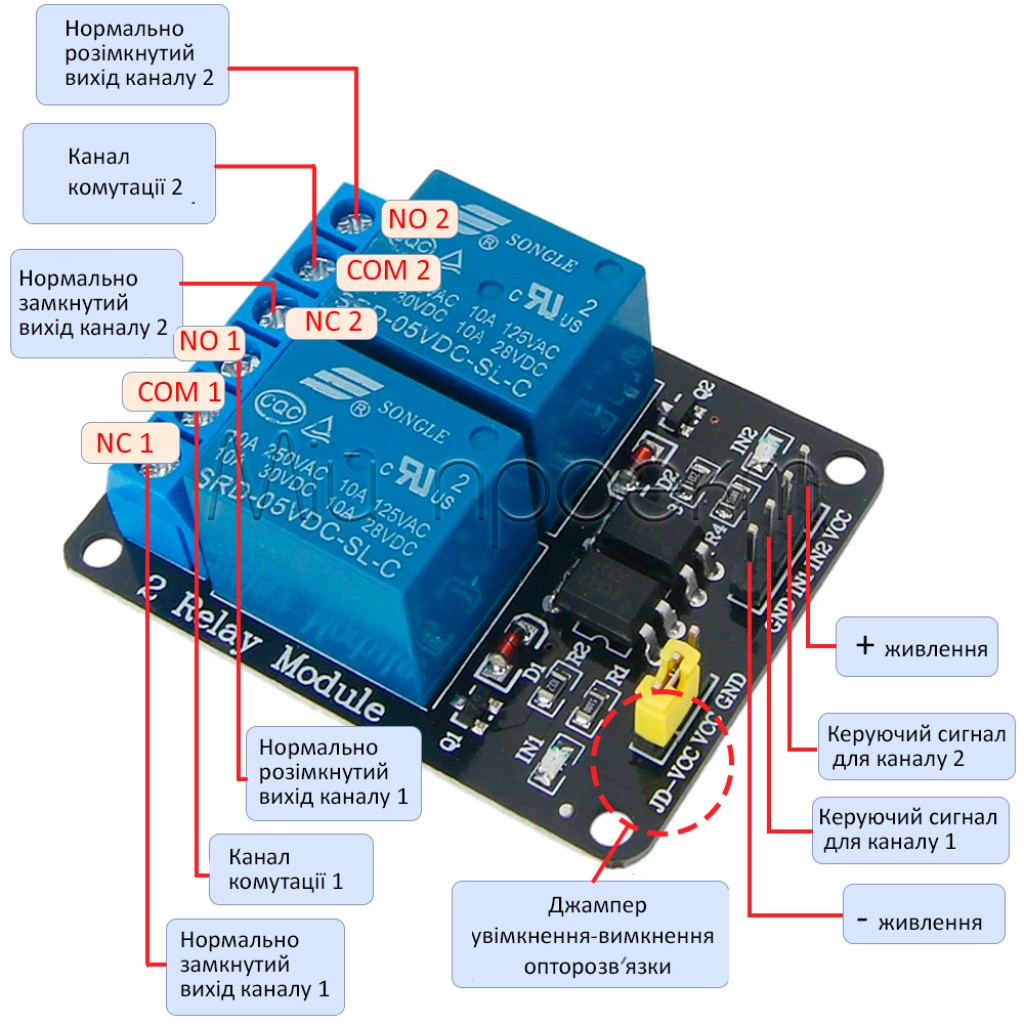

Контакты нагрузки: COM, NO, NC для каждого канала
Предельный номинал контактов: 10 А при 250 В AC или 30 В DC; не является рекомендованным током для любой нагрузки
Управляющие контакты: VCC, GND, IN1, IN2, JD-VCC
Индикация: светодиод каждого канала светится при срабатывании реле

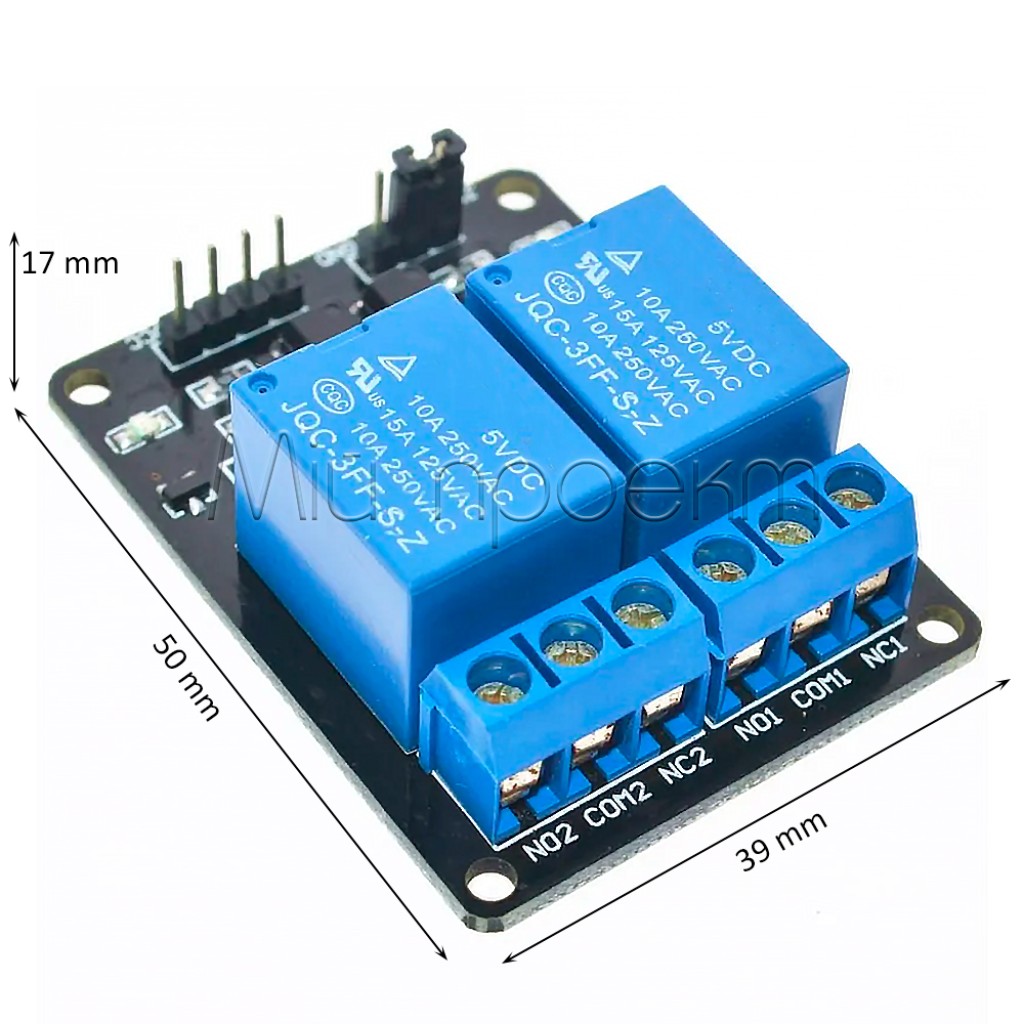

Размеры: 50 × 39 × 17 мм
Вес: 31 г
Монтаж: 4 отверстия диаметром 3,1 мм
Цвет платы: черный

Подробное описание и особенности

Два переключающих канала

В неактивном состоянии COM соединен с NC, а COM–NO разомкнут. После срабатывания соответствующего реле COM переключается на NO. Для нагрузки, которая должна оставаться выключенной без команды контроллера, обычно используют COM и NO; пара COM–NC нужна для противоположной логики.

Отдельные версии на 5 В и 12 В

Напряжение питания определяется исполнением установленных катушек. Версию 5 В необходимо питать от 5 В DC, а версию 12 В — от 12 В DC. Эти значения не образуют общий диапазон 5–12 В: перед монтажом сверьте выбранную версию и маркировку напряжения на реле.

Управление активным низким уровнем

IN1 управляет первым каналом, IN2 — вторым. Реле срабатывает, когда на соответствующем входе установлен низкий логический уровень, а индикатор канала загорается. При высоком уровне реле отпускает, индикатор гаснет. Во время запуска контроллера состояние GPIO может кратковременно изменяться, поэтому поведение обоих каналов необходимо проверить до подключения реальной нагрузки.

VCC, JD-VCC и оптопары

VCC питает входную часть, а JD-VCC — катушки реле. Установленный джампер объединяет эти линии для питания от одного источника соответствующего напряжения. Для раздельного питания джампер снимают и подключают каждую часть согласно маркировке платы. Оптопары повышают помехоустойчивость входного каскада, но полная гальваническая развязка готовой системы зависит также от положения джампера, соединения земель, источников питания, проводки и монтажа.

Реальный ток нагрузки

Номинал 10 А не следует трактовать как универсальный непрерывный режим для всей платы. Допустимая нагрузка зависит от типа потребителя, пускового тока, частоты переключений, клемм, сечения проводов, температуры и монтажа. Двигатели, соленоиды, трансформаторы и импульсные блоки питания могут создавать значительный пусковой ток, поэтому для них необходимы дополнительный запас и соответствующая защита.^[1]

Подойдет / не подойдет

Подойдет

для независимого управления двумя электрическими цепями;
для систем с доступным питанием 5 В или 12 В, если выбран модуль с соответствующим напряжением катушек;
для термостатов, таймеров, систем полива, вентиляции и автоматического освещения;
для схем с нормально разомкнутым или нормально замкнутым состоянием нагрузки;
для нечастого коммутационного управления DC- или AC-нагрузками с надлежащим запасом по току.

Не подойдет

для питания напряжением, которое не соответствует выбранной версии катушек;
для гарантированного управления логикой 3,3 В без проверки порога входа или согласующего каскада;
для ШИМ, диммирования, регулирования скорости или частого быстрого переключения;
для открытого монтажа в цепях сетевого напряжения или системах, где единичный отказ может угрожать людям;
если нужен только один выход: в таком случае более простой альтернативой будет 1-канальный модуль реле 5 В с оптопарой.

Примеры применения

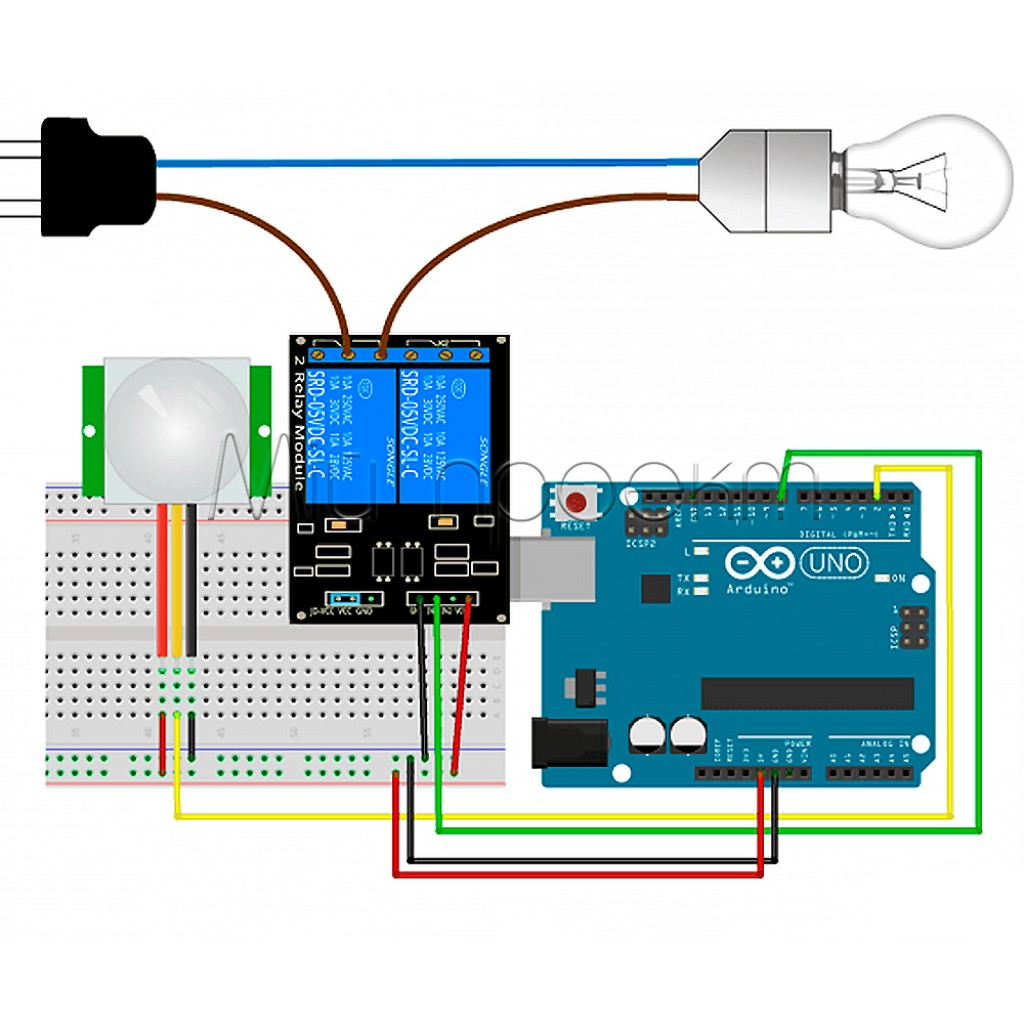

Вентиляция и нагрев

Один канал может управлять вентилятором, а второй — нагревателем или катушкой внешнего контактора. Рабочие токи, пусковые режимы и температурную защиту необходимо оценивать отдельно для каждой цепи.

Полив и заполнение резервуара

Контроллер может отдельно переключать насос и электромагнитный клапан по сигналам датчиков или таймера. Для индуктивных DC-нагрузок необходима защита от выбросов напряжения.

Два контура освещения

Каналы можно использовать для независимого включения двух групп освещения. Для сетевых цепей необходимы изолированный корпус, защита от случайного прикосновения и монтаж с соблюдением электробезопасности.

Подключение

Проверьте версию питания
До подключения найдите на корпусах реле маркировку 5 В или 12 В и подготовьте стабилизированный DC-источник такого же напряжения. Не определяйте версию только по внешнему виду черной платы.
Проверьте полярность и джампер
VCC является положительным входом питания системной части, GND — отрицательным, JD-VCC питает катушки. При общем питании оставьте джампер установленным; для раздельного питания снимите его до подачи напряжения.
Подключите управляющие входы

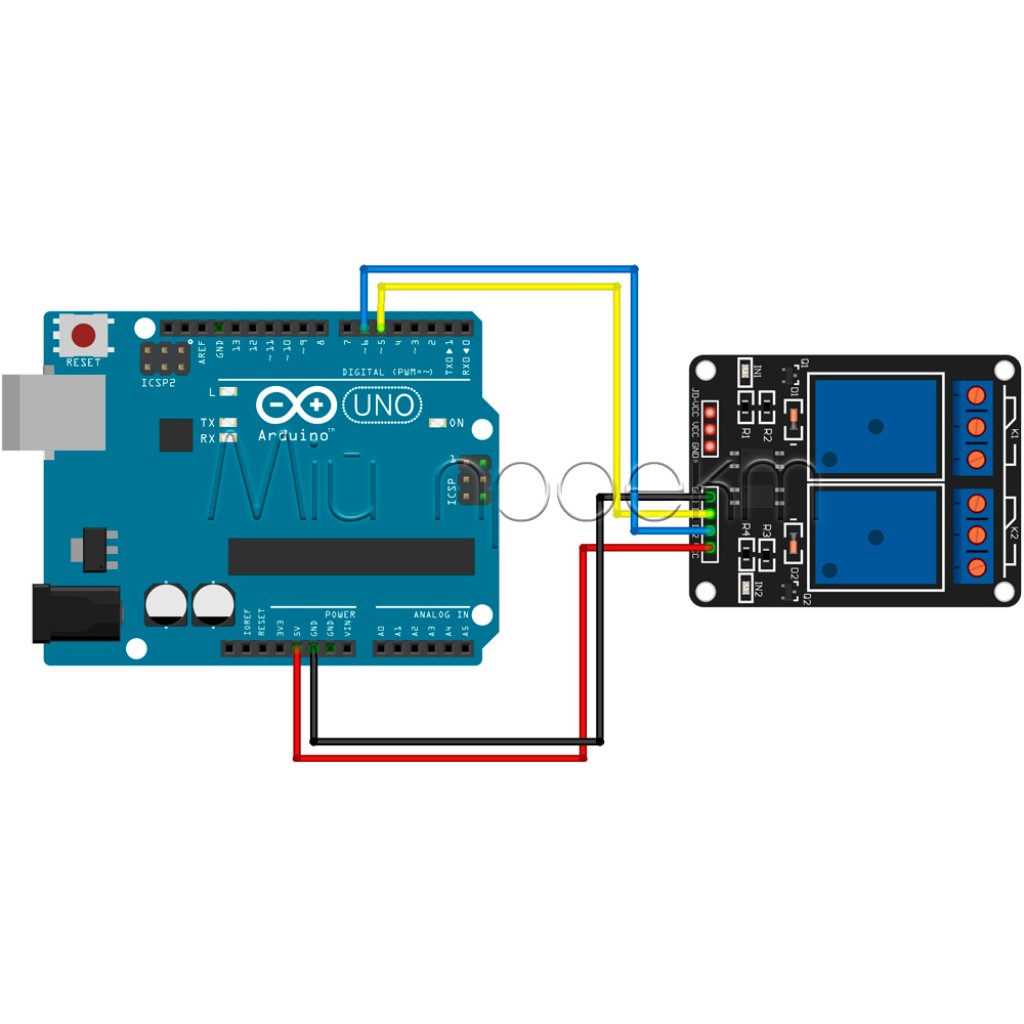

Соедините IN1 и IN2 с цифровыми выходами контроллера и настройте активный низкий уровень. Для версии модуля на 5 В можно использовать Nano V3.0 ATmega328P Type-C; катушки реле нельзя питать от GPIO.
Проверьте без нагрузки
Установите безопасные начальные уровни GPIO, включите питание и проверьте индикаторы, щелчки реле и переключение COM–NO/COM–NC мультиметром.
Подключите нагрузку
После повторного обесточивания подключите каждую цепь через COM–NO или COM–NC. Добавьте предохранитель и защиту, подобранные под источник, провода и характер нагрузки.

Если для версии 5 В доступен только DC-источник с более высоким напряжением, можно использовать понижающий MP1584 в исполнении с выходом 5 В. Перед подключением релейной платы проверьте выход мультиметром.

Ограничения и безопасность

Сетевое напряжение опасно для жизни

Не работайте с подключенной цепью 230 В. Открытую плату необходимо устанавливать в негорючий изолированный корпус с достаточными зазорами, разгрузкой проводов, предохранителем и защитой от случайного прикосновения. Монтаж сетевой части должен выполнять квалифицированный специалист.

Не перепутайте 5-вольтовую и 12-вольтовую версии

Подавайте на VCC и JD-VCC только напряжение, указанное на установленных реле. 5 В и 12 В — это два отдельных исполнения модуля, а не общий допустимый диапазон. Подача 12 В на версию 5 В может вывести плату из строя.

Соблюдайте полярность

Перед включением еще раз проверьте положительные входы VCC/JD-VCC и GND. Обратная полярность может повредить модуль.

10 А — не универсальный длительный режим

Предельный номинал контактов не учитывает возможности клеммника, дорожек платы, проводов, температуру в корпусе и пусковой ток конкретной нагрузки. Для длительной работы оставляйте запас и не проектируйте режим вблизи 10 А без инженерной проверки всей сборки.

Индуктивные нагрузки требуют защиты

Для DC-катушек, клапанов и соленоидов применяют защиту от обратного напряжения; для AC-нагрузок — соответствующий ограничитель перенапряжения. Защитный элемент подбирают под конкретную цепь.

Оптопара не заменяет безопасный монтаж

Наличие оптопар не делает открытую плату готовым защищенным сетевым устройством и не гарантирует полного разделения, если питание или земли соединены. Проверьте джампер, схему питания, корпус и расстояния между низковольтной и силовой проводкой.

FAQ

Поддерживает ли один модуль любое напряжение от 5 до 12 В?

Нет. Товар поставляется в двух отдельных исполнениях: на 5 В и на 12 В. Питание должно соответствовать маркировке катушек установленных реле.

Что означает активный низкий уровень?

Реле срабатывает, когда контроллер устанавливает на IN1 или IN2 низкий логический уровень. При высоком уровне реле отпускает, а индикатор канала гаснет.

Можно ли управлять модулем от ESP32 или другой логики 3,3 В?

Гарантированная совместимость входов с 3,3 В не подтверждена. Проверьте порог срабатывания и напряжение на входе в обоих состояниях; при необходимости используйте транзисторный согласующий каскад.

Для чего нужен джампер VCC/JD-VCC?

Установленный джампер позволяет питать системную часть и катушки от одного источника. После его снятия эти части можно питать отдельно согласно схеме и маркировке платы.

Чем отличаются NO и NC?

NO соединяется с COM после срабатывания реле. NC соединен с COM в неактивном состоянии и размыкается после срабатывания.

Можно ли постоянно коммутировать 10 А?

Не следует считать 10 А рекомендованным непрерывным током для готового модуля. Рабочий режим выбирают с запасом по току, температуре и пусковым нагрузкам.

Документы и источники

OMRON, Technical Explanation for General-purpose Relays — типы контактов, принцип работы механических реле и влияние характера нагрузки и пускового тока на коммутацию.
