Датчик Напряжения для Arduino (VOLTAGE SENSOR)

Name: Датчик Напряжения для Arduino (VOLTAGE SENSOR)
Brand: Мій Проект
SKU: 1426
Price: 22.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1426

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Датчик Напряжения для Arduino (VOLTAGE SENSOR)

Есть в наличии

Код товара: 1426

22.00 грн

Нашли дешевле?

-Входное напряжение-:0 - 25 В

-Размеры-:26.7 х 13.5 мм

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Датчик Напряжения для Arduino (VOLTAGE SENSOR)

Код товара: 1426

22.00 грн

Описание

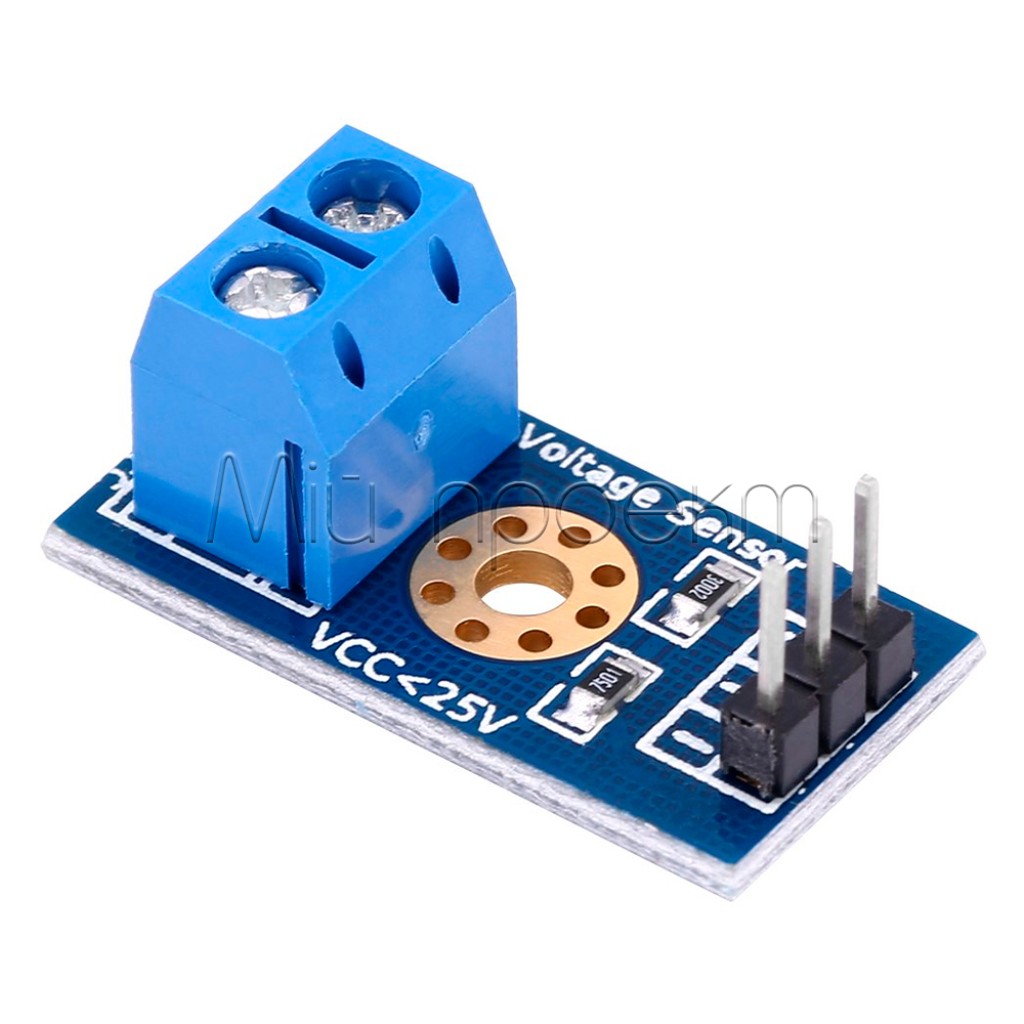

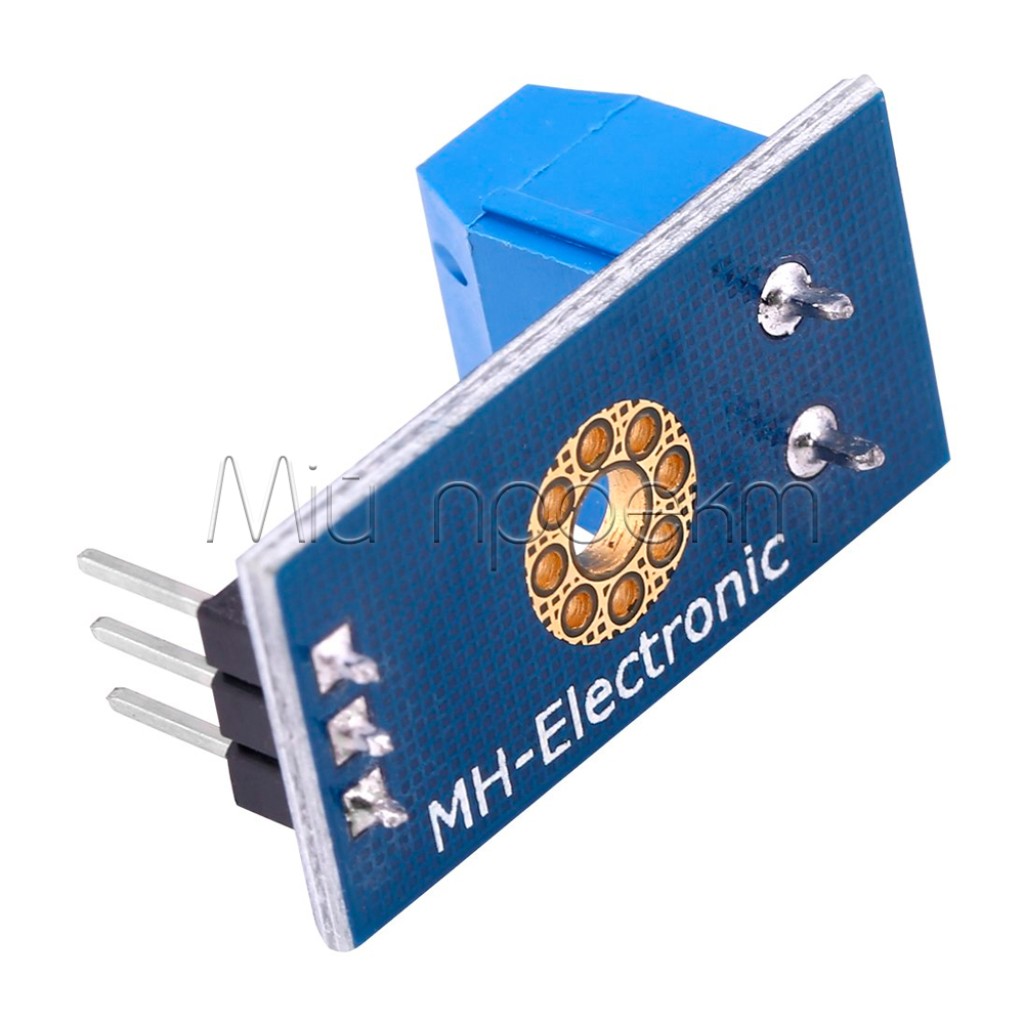

🔌 Датчик напряжения 0-25V DC модуль для Arduino

Прецизионный измерительный модуль с возможностью расширения диапазона до 1000V+

Общее описание

Датчик напряжения 0-25V DC – это высокоточный измерительный модуль, предназначенный для контроля постоянного напряжения в диапазоне от 0.02445V до 25V DC. Модуль построен на основе резистивного делителя напряжения с коэффициентом деления 1:5, что обеспечивает безопасное подключение к аналоговым входам микроконтроллеров Arduino. Благодаря простой конструкции и надежности, этот датчик идеально подходит для мониторинга батарей, источников питания, солнечных панелей и других электронных систем. Модуль потребляет минимальный ток (666 мкА при 25V) и может быть легко модифицирован для измерения значительно более высоких напряжений с помощью дополнительных внешних резисторов.

✅ Технические преимущества:

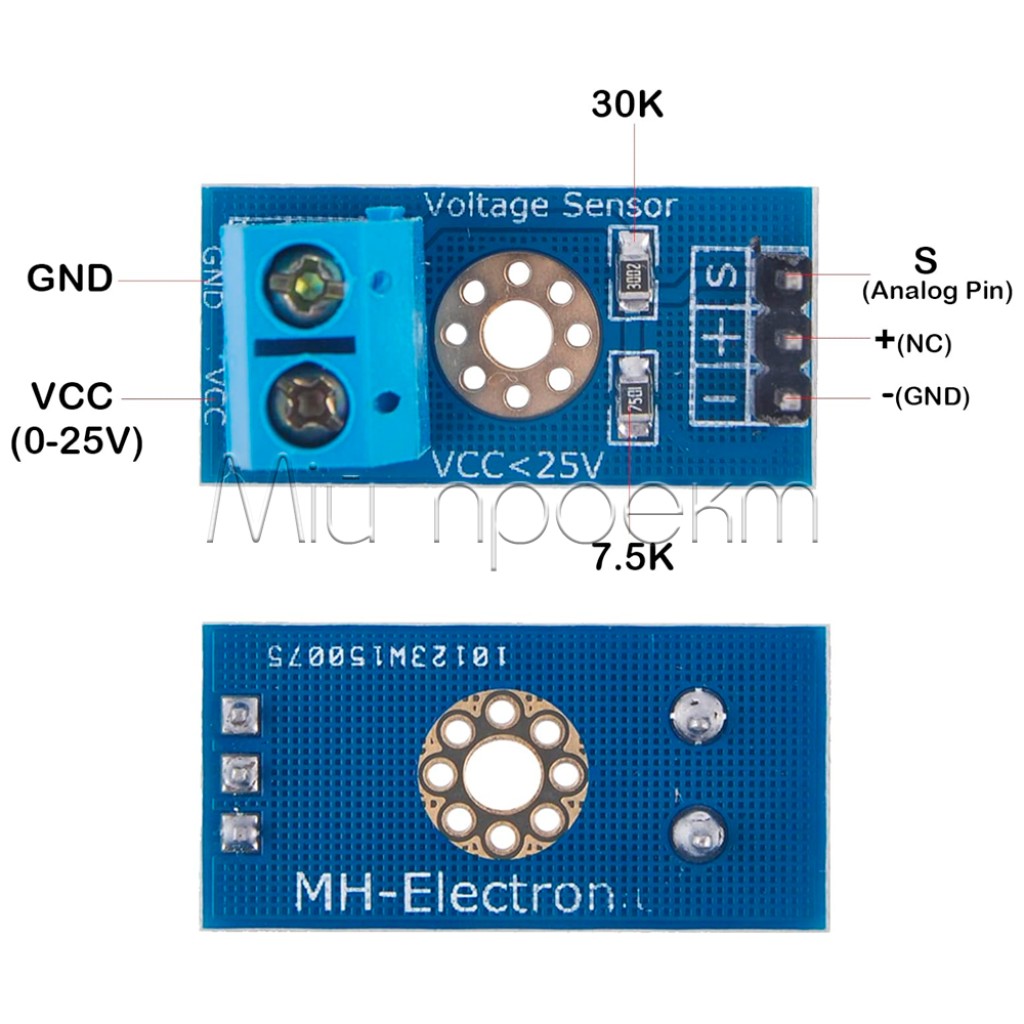

• Высокоточный резистивный делитель – использует прецизионные резисторы 30кОм и 7.5кОм для обеспечения стабильного коэффициента деления 1:5 с минимальной погрешностью измерения
• Безопасность для микроконтроллера – гарантированно ограничивает выходное напряжение до 5V даже при максимальном входе 25V, защищая аналоговые входы Arduino от повреждения
• Минимальное энергопотребление – потребляет всего 666 микроампер при максимальной нагрузке, что делает его идеальным для автономных систем мониторинга
• Возможность расширения диапазона – легко модифицируется для измерения напряжений свыше 1000V путем добавления внешних резисторов без изменения основной схемы
• Удобные разъемы подключения – имеет клеммную колодку для входа и штыри для выхода, что обеспечивает надежное и быстрое подключение без пайки
• Высокое разрешение – минимальное обнаруживаемое изменение напряжения составляет 0.02445V благодаря оптимизации под 10-битный АЦП Arduino

🔧 Идеальное решение для:

Мониторинг автомобильных аккумуляторов

Контроль солнечных панелей

Системы зарядки литий-ионных батарей

Источники бесперебойного питания

Электровелосипеды и скутеры

Лабораторные блоки питания

Системы охраны и сигнализации

IoT устройства с автономным питанием

💡 Широкие возможности применения:

Автоматические системы зарядки – интеграция датчика позволяет создать систему автоматического отключения зарядки при достижении заданного уровня напряжения. Модуль может управлять реле или транзисторными ключами для прекращения процесса зарядки, предотвращая перезарядку батарей. Дополнительно можно настроить звуковые или SMS-уведомления через GSM-модуль для информирования пользователя о состоянии процесса.
Системы мониторинга возобновляемой энергетики – идеально подходит для контроля напряжения солнечных панелей, ветрогенераторов и накопителей энергии. Датчик может отслеживать эффективность работы системы, выявлять неисправности и оптимизировать процессы накопления энергии. При интеграции с дисплеями и модулями связи обеспечивает полноценный мониторинг энергетических установок.
Промышленные системы контроля качества – используется для проверки параметров электронных устройств на производстве. Датчик может автоматически тестировать выходное напряжение блоков питания, стабилизаторов и других электронных компонентов, обеспечивая соблюдение технических спецификаций и стандартов качества.
Образовательные и учебные проекты – идеальный инструмент для изучения основ электроники, аналогово-цифрового преобразования и работы с микроконтроллерами. Студенты могут экспериментировать с различными источниками напряжения, изучать принципы делителей напряжения и разрабатывать собственные системы мониторинга. Простота подключения и программирования делает его доступным для начинающих.
Высоковольтные измерения – благодаря возможности модификации с помощью внешних резисторов, датчик может измерять напряжения свыше 1000V. Это делает его полезным для диагностики высоковольтного оборудования, тестирования трансформаторов, мониторинга электрических сетей и работы с промышленными установками, где требуется контроль высоких напряжений при соблюдении мер безопасности.

📦 Детальные технические характеристики:

Диапазон измерения: 0.02445V - 25V DC
Выходное напряжение: 0V - 5V (пропорционально входному)
Коэффициент деления: 1:5 (точный)
Внутренние резисторы:
- R1 (верхний): 30кОм ±1%
- R2 (нижний): 7.5кОм ±1%
Потребление тока: 666 мкА при 25V на входе
Точность измерения: ±0.1% (с калибровкой)
Разрешение: 0.02445V (с 10-битным АЦП Arduino)
Рабочая температура: -40°C до +85°C
Входное сопротивление: 37.5кОм
Максимальная мощность: 16.7 мВт при 25V
Защита от перенапряжения: До 30V без повреждения
Тип подключения вход: Клеммная колодка 2-pin (синяя)
Тип подключения выход: Штыри male 2.54мм (S, +, -)

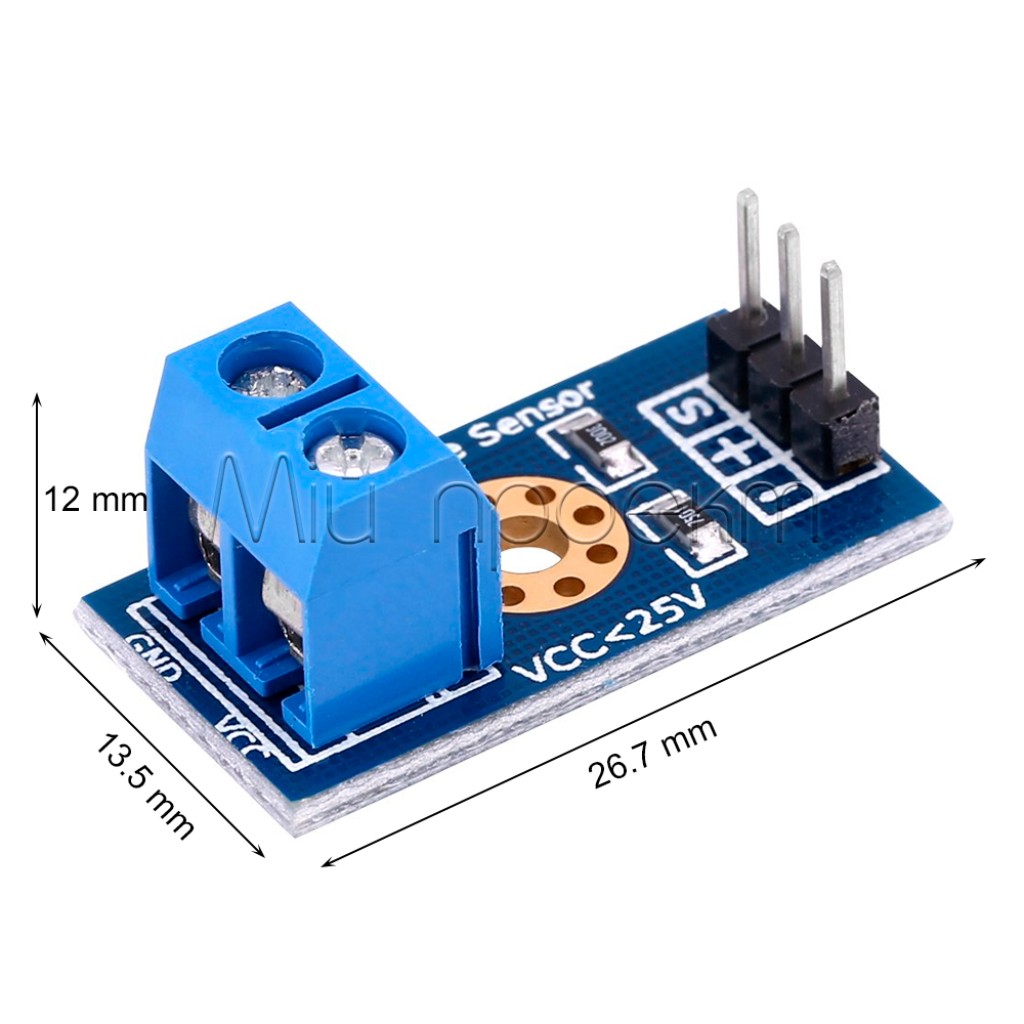

Размеры платы: 26.7мм × 13.5мм × 1.6мм
Материал платы: FR4 с маской и маркировкой

⚠️ Важные аспекты использования:

Калибровка системы – для достижения максимальной точности рекомендуется использовать коэффициент коррекции в программном коде. Начальное значение 1.1 можно подстроить сравнением показаний с эталонным мультиметром. Калибровка особенно важна при работе с прецизионными измерениями и критически важными системами контроля.
Модификация для высоких напряжений – при необходимости измерения напряжений свыше 25V добавьте внешний резистор последовательно с входом VCC. Расчет: для 50V нужен резистор 37.5кОм, для 320V - 442кОм. Обязательно используйте сглаживающий конденсатор 10мкФ 25V параллельно входу модуля для стабилизации показаний.
Меры безопасности при работе – при работе с высокими напряжениями всегда используйте диэлектрические перчатки и изолированные инструменты. Перед подключением убедитесь, что питание отключено. Никогда не прикасайтесь к оголенным проводникам под напряжением. При модификации для напряжений свыше 50V используйте резисторы соответствующей мощности и напряжения.

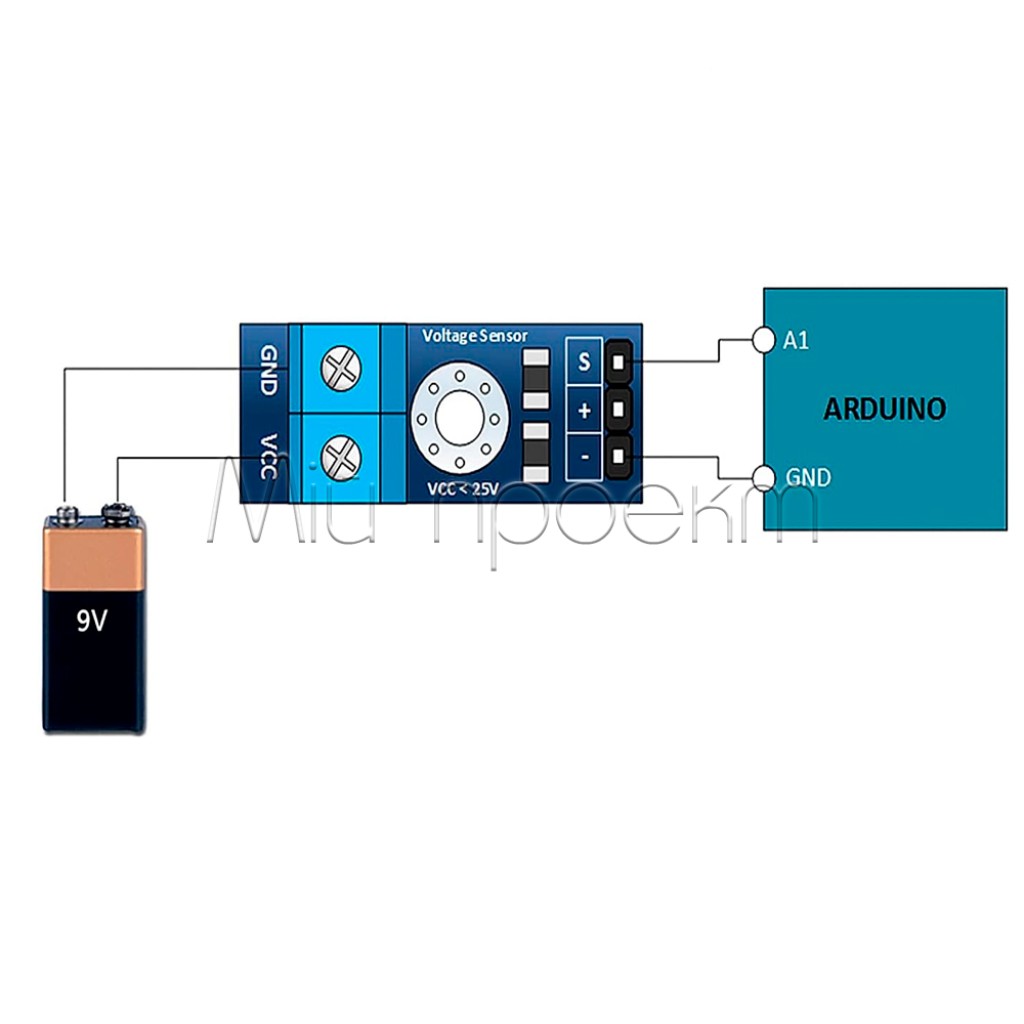

Рекомендации по подключению – всегда подключайте сигнальный провод S к аналоговому входу Arduino первым, а землю - последней. Используйте экранированные кабели для уменьшения шумов при длинных соединениях. Для стабильной работы добавьте конденсатор 100нФ между сигнальным входом Arduino и землей для фильтрации высокочастотных помех.
Программные особенности – в коде Arduino обязательно обновите значение R1 при использовании внешних резисторов: R1 = 30000 + Rвнешний. Используйте функцию analogReference(DEFAULT) для стабильной работы АЦП. Добавьте задержку между считываниями для усреднения показаний и уменьшения влияния шумов. Рекомендуемая задержка - 100-500мс в зависимости от скорости изменения напряжения.

Датчик напряжения 0-25V DC - это надежное и универсальное решение для всех ваших проектов мониторинга электрических параметров. С возможностью модификации для высоких напряжений и минимальным энергопотреблением, он станет незаменимым инструментом как для hobbyist-проектов, так и для профессиональных применений.
