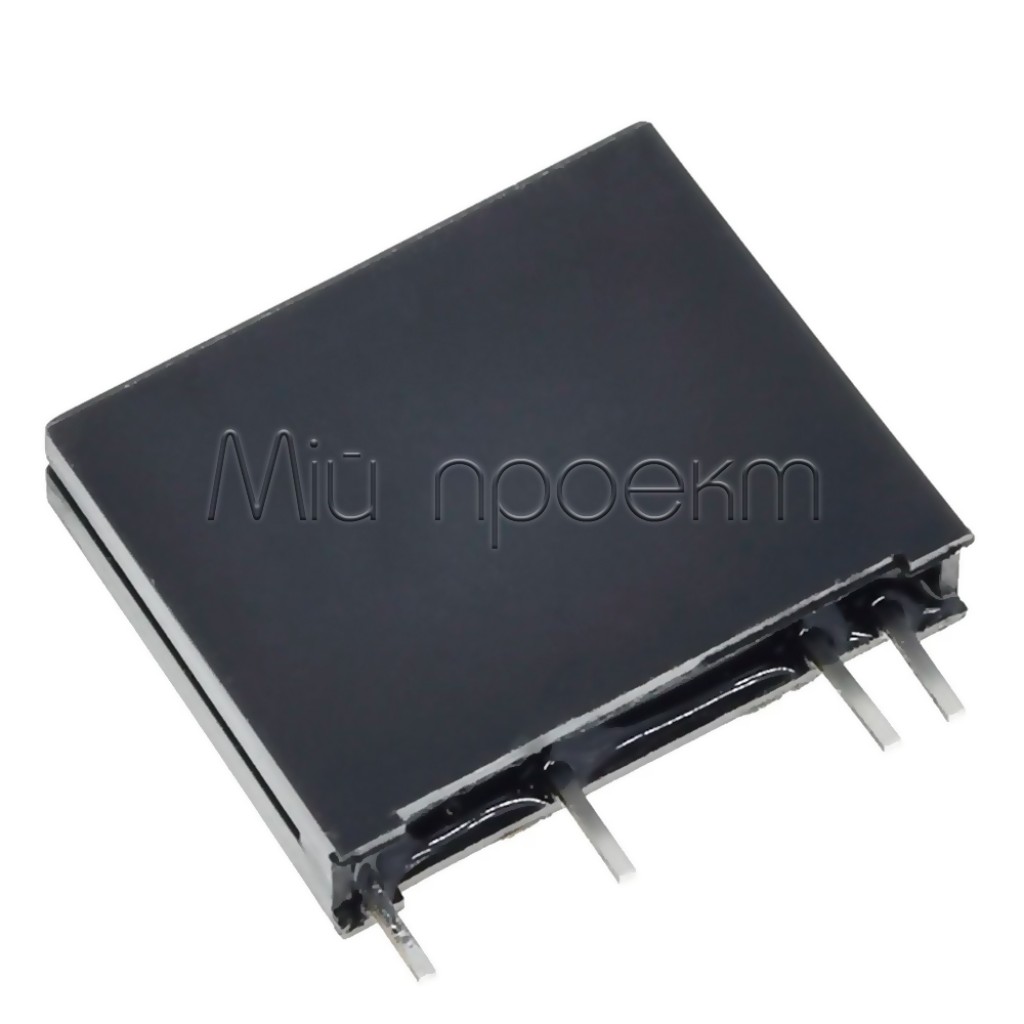

Кратко о G3MB-202P
G3MB-202P — твердотельное реле для бесконтактного включения и выключения нагрузок переменного тока. Компонент монтируется на печатную плату, работает с AC-нагрузкой 75–240 В и поддерживает ток от 0,1 до 2 А при надлежащем тепловом режиме.
Ключевые характеристики
- Тип
- PCB-твердотельное реле, DC-вход / AC-выход
- Версии входа

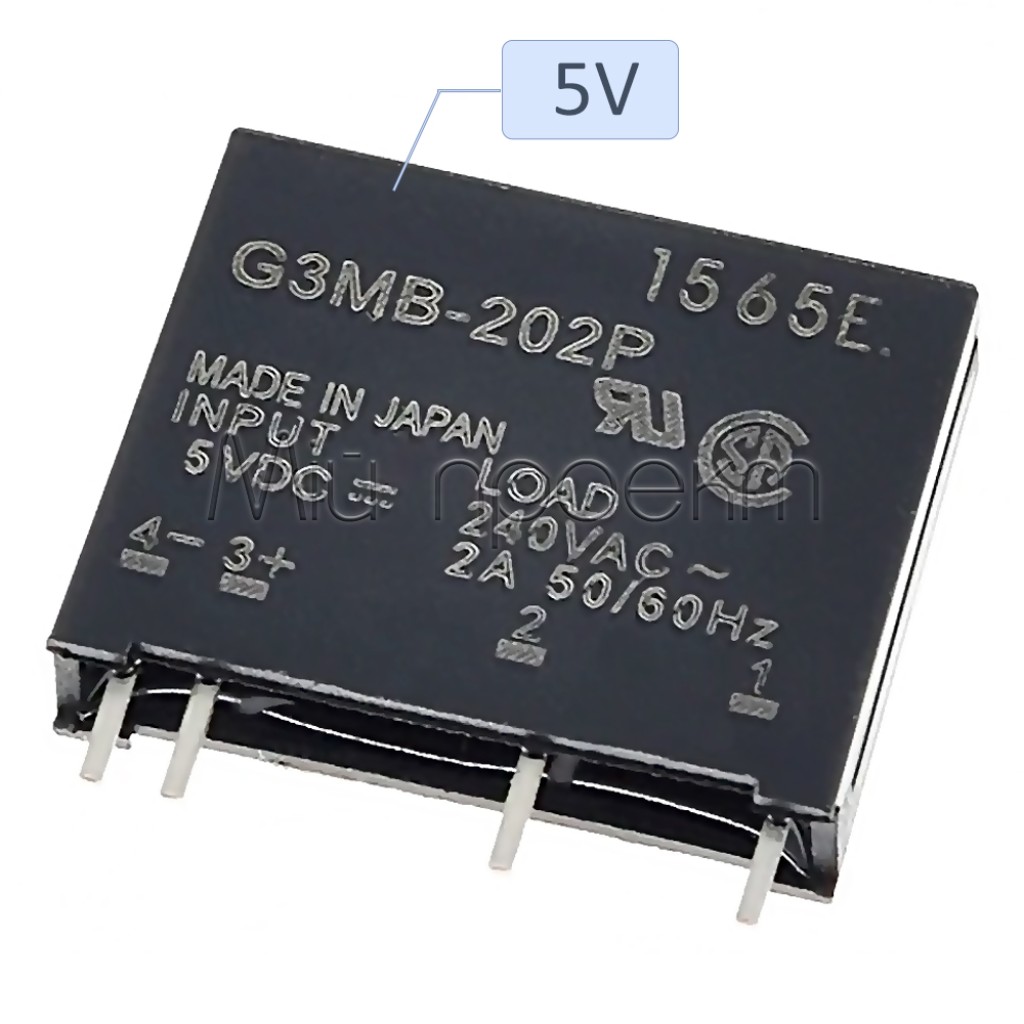

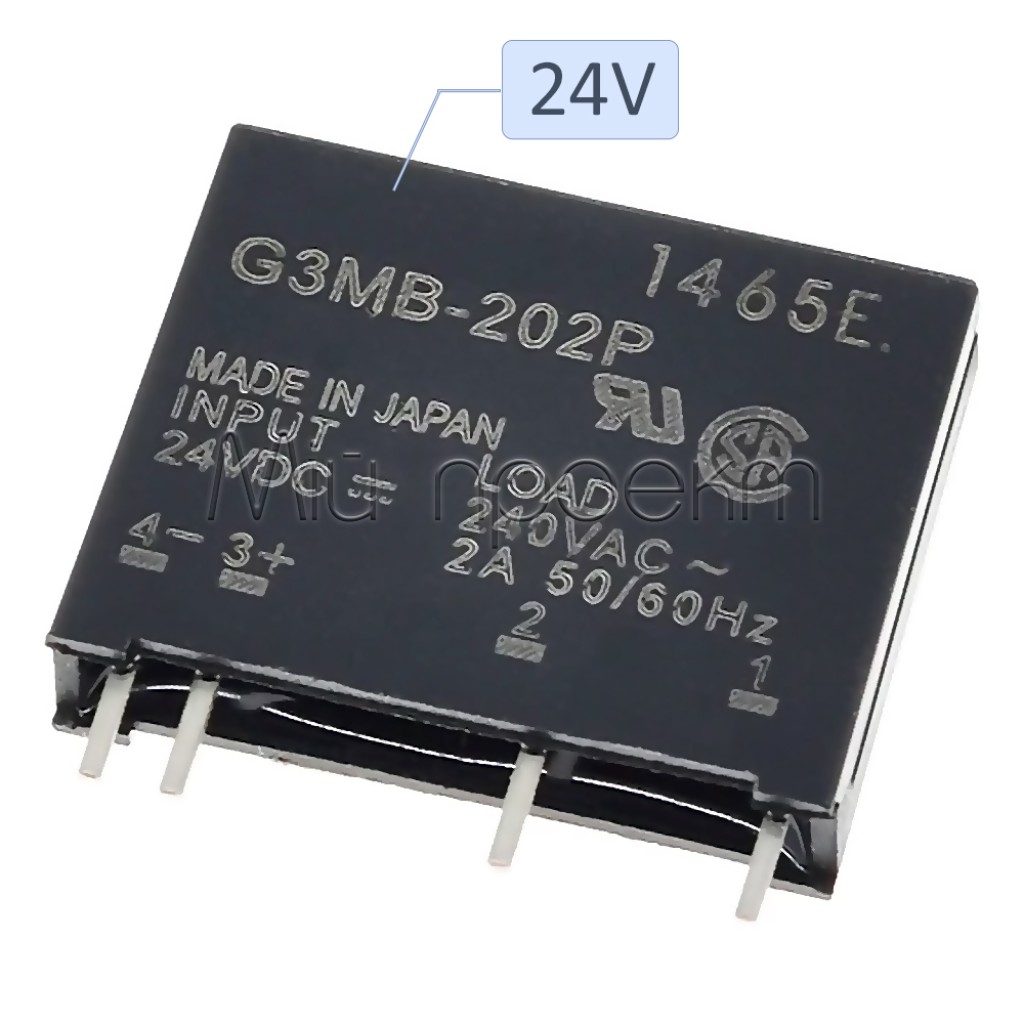

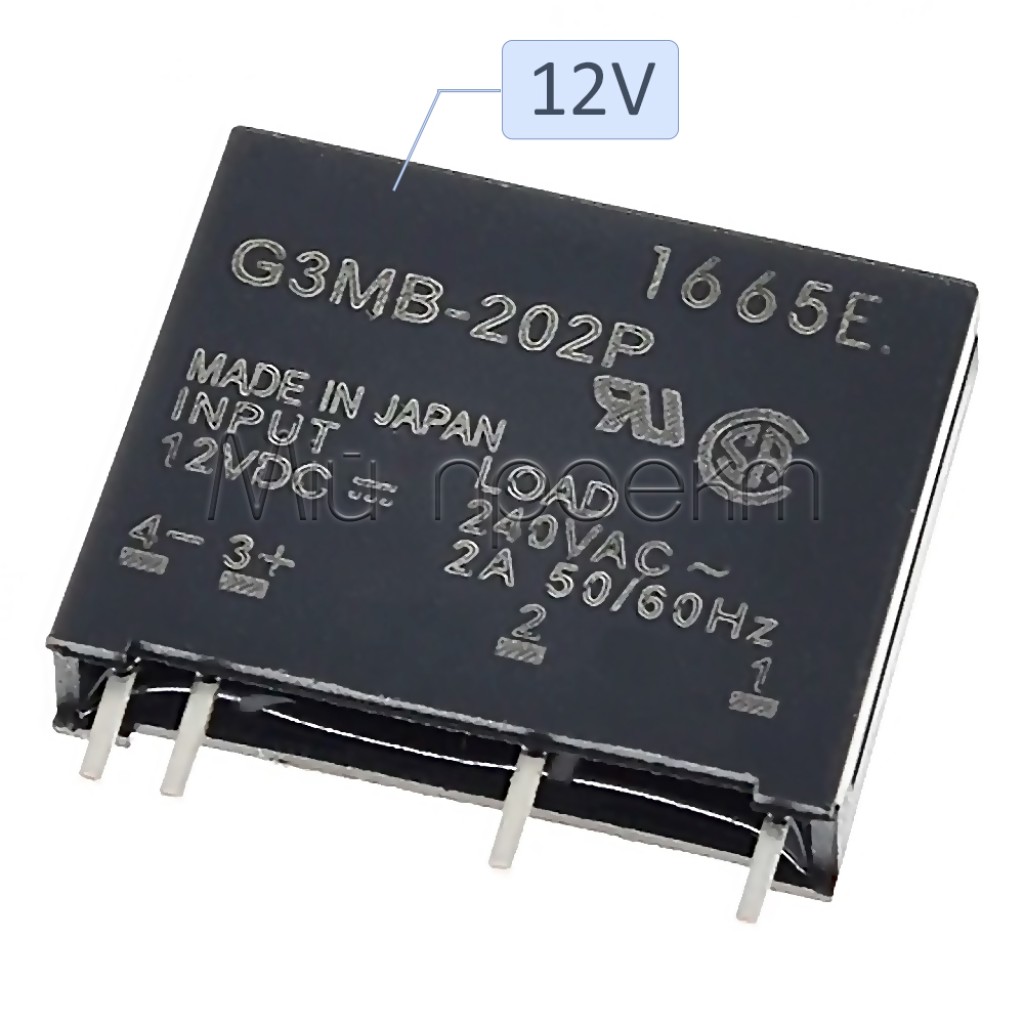

- 5 В DC, 12 В DC или 24 В DC — выбирается необходимое исполнение
- Рабочие диапазоны входа
- 4–6 В DC; 9,6–14,4 В DC; 19,2–28,8 В DC соответственно [1]
- Входное сопротивление
- 440 Ом ±20%; 1 кОм ±20%; 2,2 кОм ±20% соответственно [1]
- Напряжение нагрузки
- 75–240 В AC; номинальный диапазон 100–240 В AC, 50/60 Гц [1]
- Ток нагрузки
- 0,1–2 А; верхнее значение указано для температуры 25 °C [1]
- Тип переключения
- zero-cross, включение вблизи перехода синусоиды через ноль [1]
- Развязка
- фотосимистор
- Ток утечки в выключенном состоянии
- до 1,5 мА при 200 В AC [1]
- Падение напряжения во включённом состоянии
- до 1,6 В RMS [1]
- Корпус
- 4-SIP, монтаж на печатную плату
- Габариты

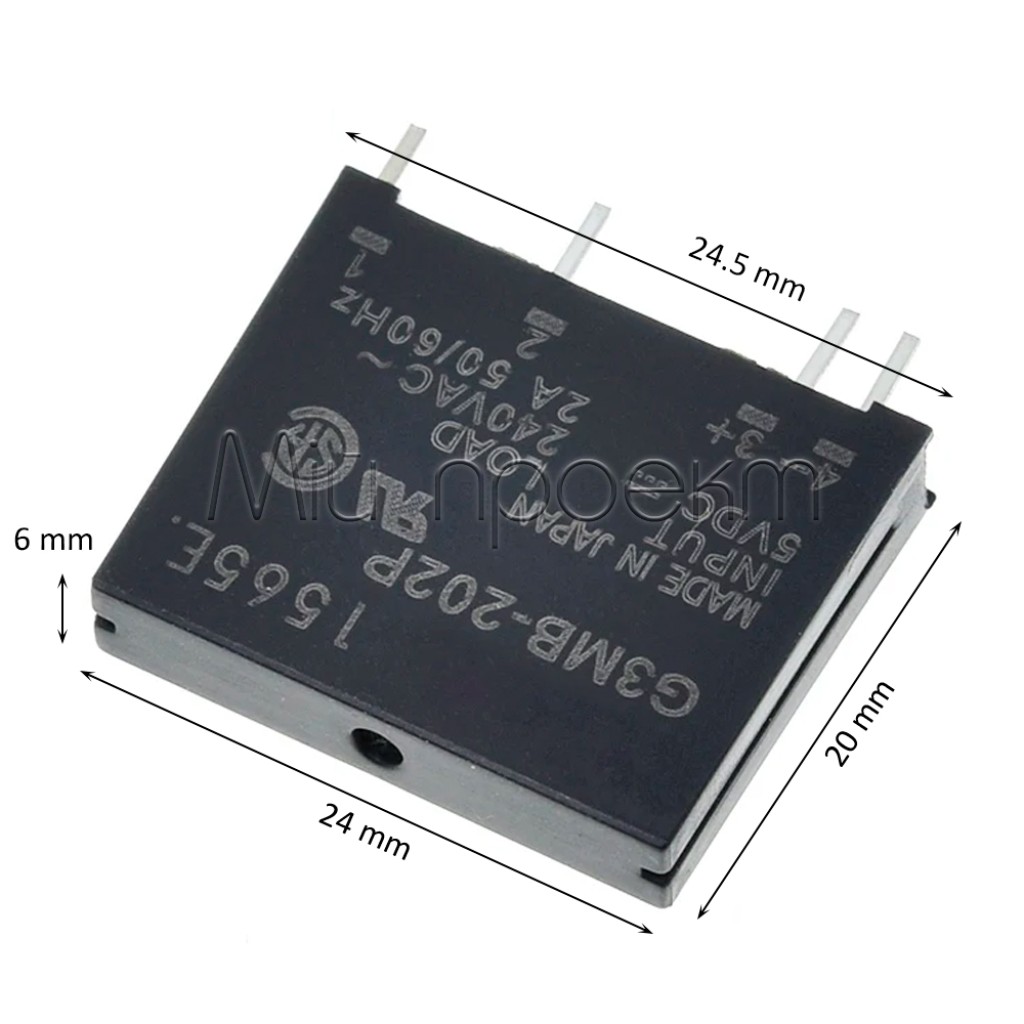

- около 24 × 20 × 6 мм; при компоновке предусматривайте до 24,5 × 20,5 × 5,5 мм [1]
- Рабочая температура
- от −30 до +80 °C, без обмерзания и конденсации [1]
Подробное описание и особенности
Отдельные исполнения входа
Каждая версия G3MB-202P рассчитана на своё напряжение управления. Подача 12 или 24 В на 5-вольтовое исполнение может повредить вход, а сигнал 3,3 В не обеспечивает гарантированного срабатывания 5-вольтовой версии, рабочий диапазон которой начинается с 4 В.
Вход полярный: контакт 3 — «+», контакт 4 — «−». Защиты от обратной полярности нет, поэтому подключение необходимо проверить до подачи питания.[1] Если выход контроллера не обеспечивает требуемое напряжение или ток, используйте согласующий транзисторный каскад.
Коммутация AC-нагрузки
Схема zero-cross подходит для дискретного управления «включено/выключено». G3MB-202P не предназначено для фазового регулирования мощности, диммирования или управления углом открытия. Встроенного индикатора состояния в этом исполнении нет.[1]
Твердотельный выход не ведёт себя как механически разомкнутый контакт. Минимальный заявленный ток нагрузки составляет 0,1 А, а в выключенном состоянии сохраняется небольшой ток утечки. Очень маломощные LED-лампы, зарядные устройства и другие электронные нагрузки могут выключаться не полностью, периодически запускаться или работать нестабильно.[1][2]
Тепловой режим и пусковой ток
Допустимый ток уменьшается с ростом температуры. Корпус реле участвует в отводе тепла, поэтому вокруг компонента необходима вентиляция. Если рядом установлено более трёх реле и обеспечить достаточную вентиляцию невозможно, ток нагрузки необходимо уменьшить вдвое.[1]
Номинал 2 А не является универсальным пределом для двигателей, трансформаторов, ламп накаливания, импульсных блоков питания и других нагрузок с пусковым током. Для таких потребителей необходимы дополнительный запас, проверка пускового режима и правильно подобранная защита силовой цепи.
Подойдёт / не подойдёт
Подойдёт
- для дискретного управления резистивной AC-нагрузкой в пределах 75–240 В и 0,1–2 А;
- для термостатов, таймеров и контроллеров нагрева с правильно подобранным исполнением входа;
- для бесшумной коммутации без механических контактов;
- для монтажа непосредственно на печатную плату.
Не подойдёт
- для нагрузки постоянного тока;
- для диммирования, фазового регулирования или плавного изменения мощности;
- для нагрузки ниже 0,1 А без отдельной проверки совместимости;
- для гарантированного прямого управления сигналом 3,3 В;
- для нагрузок с большим пусковым током без проверки режима и запаса.
Примеры применения
Термостат для резистивного нагревателя
Контроллер температуры подаёт команду на реле, а G3MB-202P включает или выключает AC-нагреватель. Рабочий ток, температура в корпусе и независимая аварийная термозащита должны учитываться отдельно.
Автоматическое AC-освещение
Таймер или датчик может управлять светильником в режиме «включено/выключено», если ток нагрузки не ниже 0,1 А и не превышает допустимого значения с учётом пускового импульса драйвера.
Многоканальный контроллер нагрева
Несколько реле можно использовать для независимых зон, но компоненты необходимо разнести и обеспечить их вентиляцию. Плотная групповая установка требует уменьшения тока нагрузки.
Подключение
Выберите версию входа
Сопоставьте напряжение управления с маркировкой 5, 12 или 24 В DC. Не подключайте реле, пока конкретное исполнение не идентифицировано.
Подключите управляющую цепь
При полностью отключённом питании подключите «+» управления к контакту 3, а «−» — к контакту 4. Проверьте, обеспечивает ли источник сигнала параметры, необходимые выбранному исполнению.
Включите выход последовательно с нагрузкой
Контакты 1 и 2 являются AC-выходом и включаются последовательно в силовую цепь. Расположение контактов сверяйте по виду снизу и маркировке корпуса.[1]
Проверьте защиту и монтаж
До подачи сетевого напряжения установите предохранитель, обеспечьте изоляционные расстояния, закрытый корпус, разгрузку проводов и отвод тепла. Первое включение сетевой части должен выполнять квалифицированный специалист.
Для логики 5 В управляющую систему можно построить на Nano V3.0 ATmega328P Type-C, но совместимость выхода контроллера с током входа реле необходимо проверить; при необходимости используйте транзисторный драйвер.
Ограничения и безопасность
Сетевое напряжение опасно для жизни
G3MB-202P является компонентом для монтажа на плату, а не готовым защищённым сетевым устройством. Не работайте с подключённой цепью 230 В. Используйте закрытый негорючий корпус, защиту от случайного прикосновения, надлежащие зазоры и предохранитель; монтаж сетевой части должен выполнять квалифицированный специалист.
SSR не заменяет аппаратное отключение
Основным режимом отказа полупроводникового реле может быть короткое замыкание выхода, из-за чего нагрузка не выключится. Для аварийного и сервисного отключения необходим отдельный автомат, контактор или другой аппарат разъединения.[3]
Выход имеет ток утечки
Даже в выключенном состоянии выход не обеспечивает механического разрыва цепи. Перед обслуживанием отключите установку от сети отдельным аппаратом и проверьте отсутствие напряжения.
Не превышайте тепловой предел
Ток 2 А допустим только при соответствующем тепловом режиме. Высокая температура, плотная групповая установка или слабая вентиляция требуют снижения нагрузки.
Соблюдайте полярность входа
Вход не имеет защиты от обратного подключения. Перепутанная полярность может повредить реле.
Учитывайте пусковой ток
Для ламп, двигателей, трансформаторов и импульсных источников питания выбирайте реле с запасом и проверяйте допустимый пусковой режим, а не только установившийся ток.
FAQ
Принимает ли одно реле 5, 12 и 24 В?

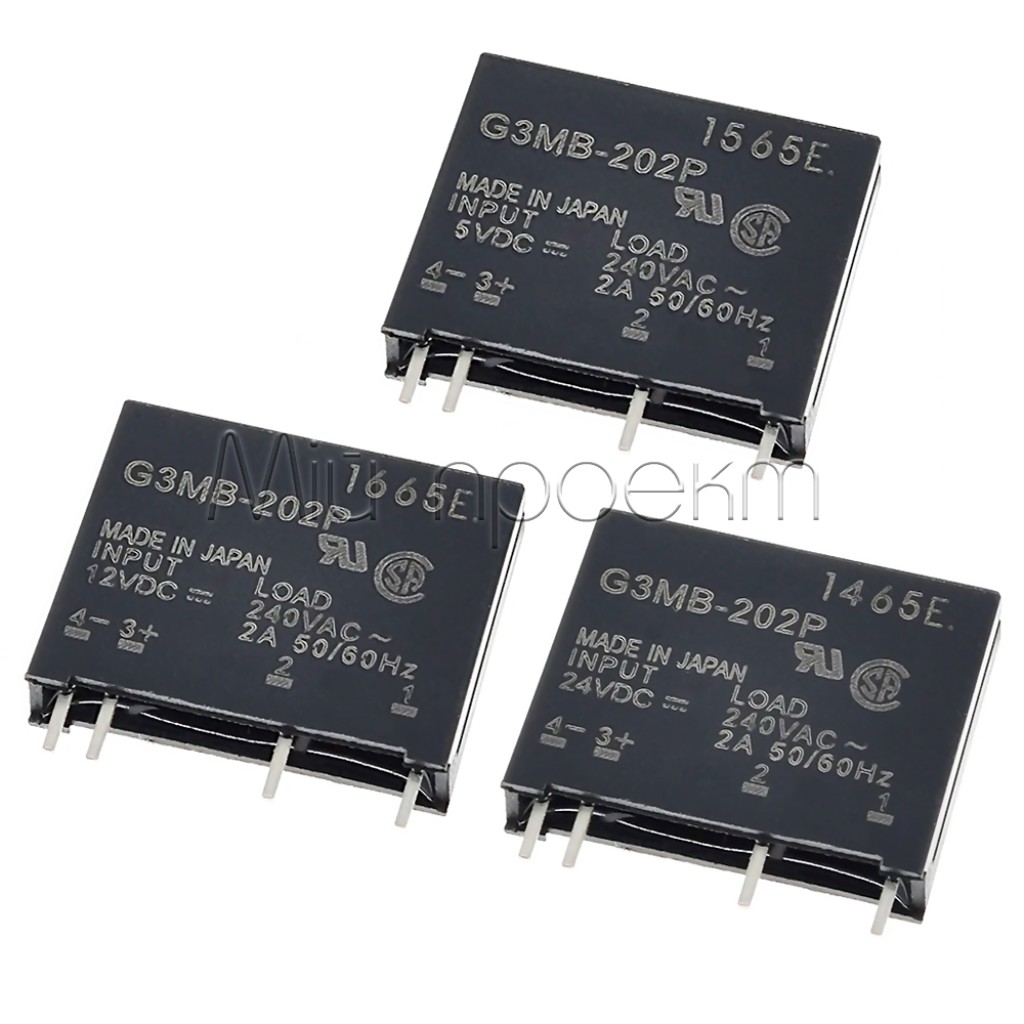

Нет. Это три отдельных исполнения G3MB-202P. Необходимо выбрать версию, соответствующую напряжению управления.
Можно ли управлять 5-вольтовой версией от ESP32?
Гарантированное прямое управление от логики 3,3 В не подтверждено, поскольку рабочий диапазон 5-вольтового исполнения начинается с 4 В. Используйте согласующий драйвер или другое решение с подтверждённой совместимостью.
Можно ли коммутировать DC-нагрузку?
Нет. Симисторный выход G3MB-202P предназначен для переменного тока. Для DC или для контактов COM/NO/NC рассмотрите одноканальный механический модуль реле 5 В с опторазвязкой, предварительно проверив его режим нагрузки.
Почему маломощная LED-лампа может выключаться не полностью?
Твердотельный выход имеет ток утечки, а минимальный заявленный ток нагрузки составляет 0,1 А. Для маломощных ламп и электронных драйверов совместимость необходимо проверять отдельно.
Можно ли использовать G3MB-202P для диммирования?
Нет. Исполнение zero-cross предназначено для команд «включено/выключено», а не для фазового регулирования.
Документы и источники
- Omron, Solid-state Relay G3MB, Cat. No. J091-E1-1A — исполнение G3MB-202P, диапазоны входа и AC-нагрузки, минимальный и максимальный ток, zero-cross, распиновка, габариты и тепловые ограничения.
- Omron Industrial Automation, FAQ02109: minimum load current for Solid-state Relays — поведение симисторных SSR с нагрузкой ниже 0,1 А и влияние тока утечки.
- Omron Industrial Automation, Safety Precautions of Solid-state Relays — тепловой режим, защита силовой цепи и отдельное аварийное отключение нагрузки.
