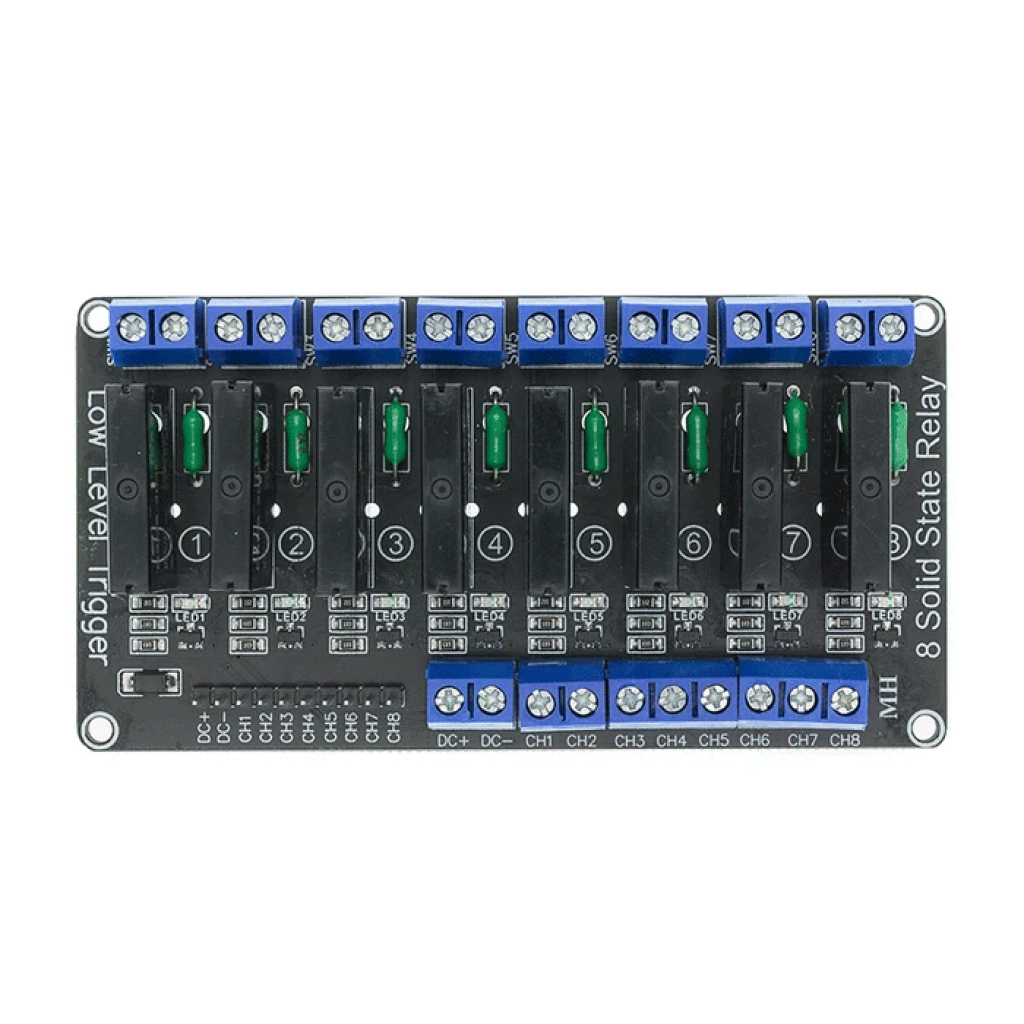

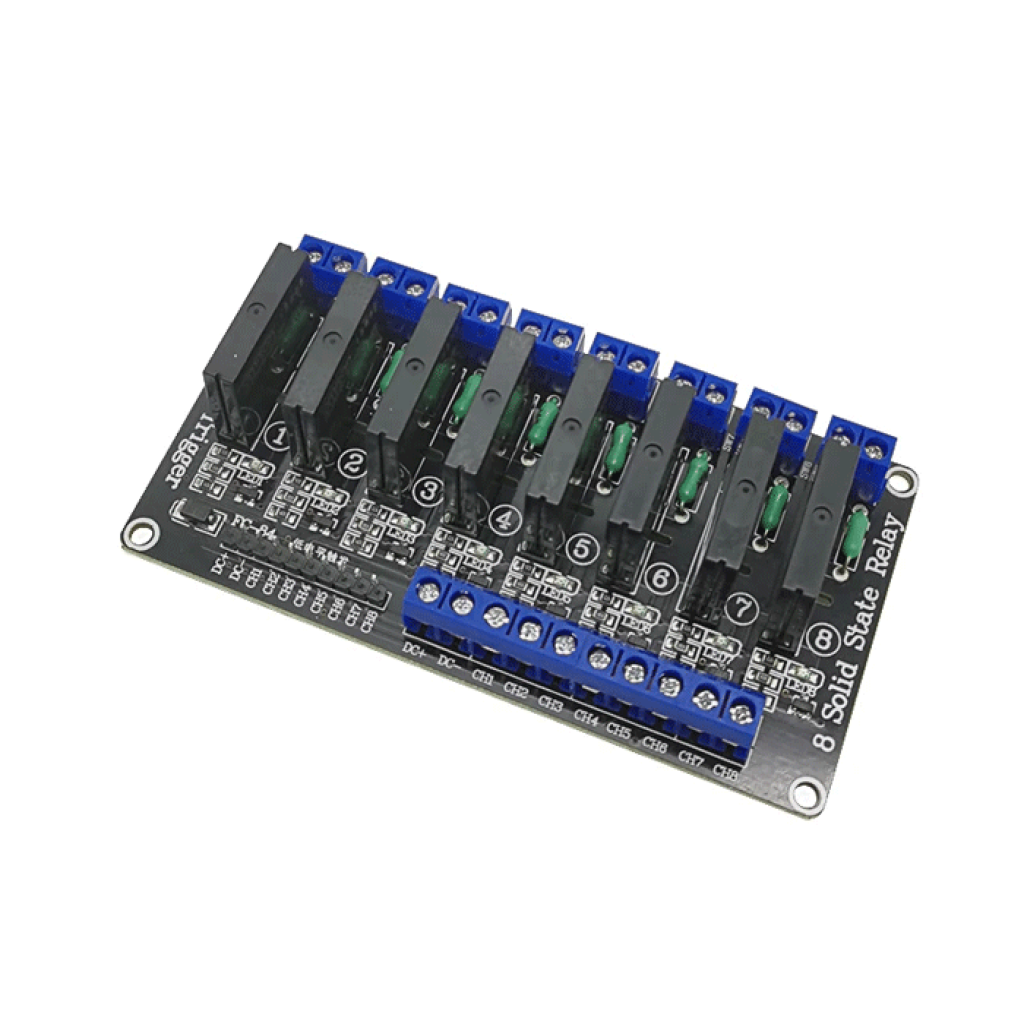

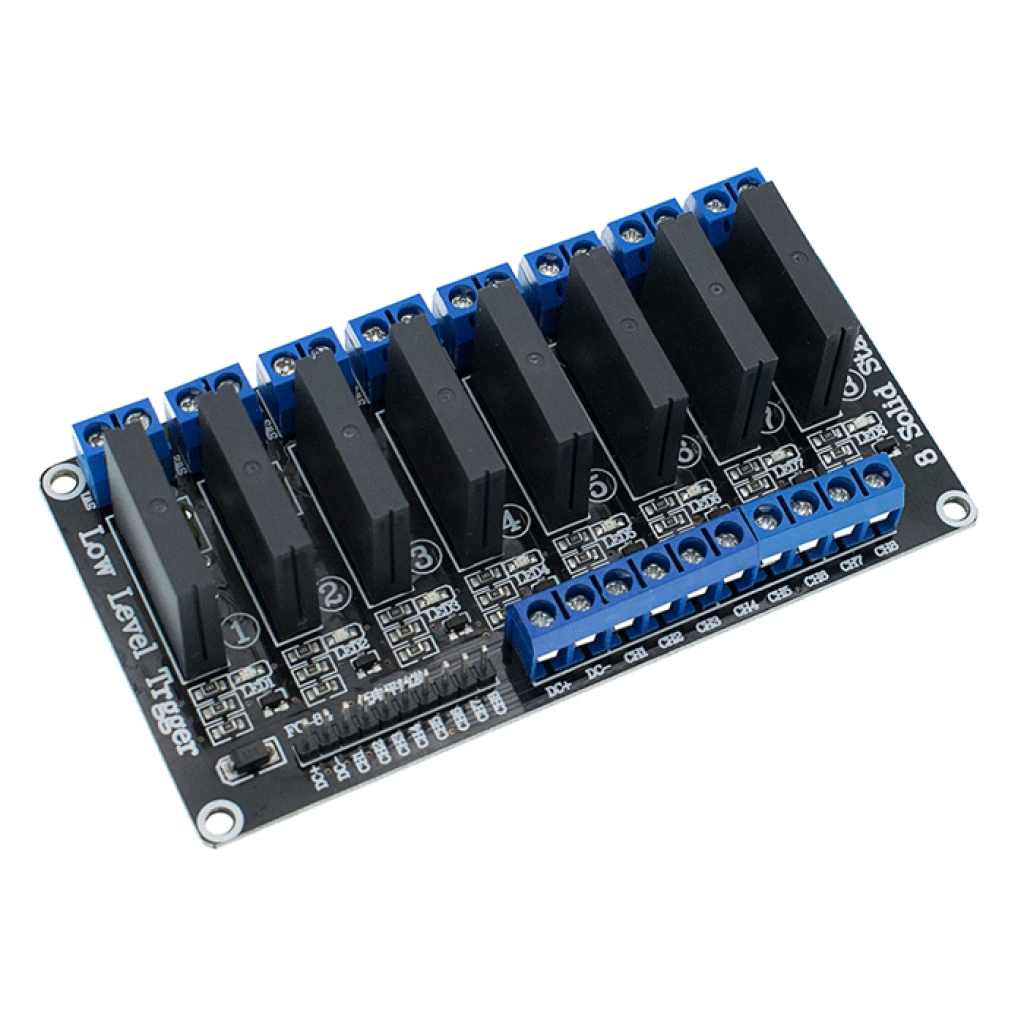

Кратко о 8-канальном SSR-модуле G3MB-202P

8-канальный модуль твердотельных реле независимо включает и выключает до восьми нагрузок переменного тока от низковольтной системы управления. Электронная коммутация работает без щелчков и механического износа контактов, а индикаторы помогают контролировать состояние каналов.

При заказе выбирается отдельное исполнение управляющего питания на 5 или 12 В DC. Выходы предназначены только для AC-нагрузок до 240 В; значение 2 А на канал является верхним пределом, а не универсальным длительным режимом для восьми одновременно нагруженных каналов.

Ключевые характеристики

Количество каналов: 8 независимых каналов
Тип: твердотельный релейный модуль с реле типа G3MB-202P; DC-управление / AC-выход
Управляющее питание: 5 В DC или 12 В DC — отдельные исполнения на выбор
Напряжение нагрузки: до 240 В AC, 50/60 Гц
Ток нагрузки: 0,1–2 А на канал; 2 А — верхний предел при благоприятном тепловом режиме ^[1]
Тип переключения: zero-cross, включение вблизи перехода напряжения через ноль ^[1]
Ток утечки в выключенном состоянии: до 1,5 мА при 200 В AC ^[1]
Индикация: светодиод состояния для каждого канала
Размеры модуля: 106 × 56 × 25 мм
Вес: 70 г

Подробное описание и особенности

Отдельные версии на 5 и 12 В

Модуль не имеет универсального входа 5–12 В: при заказе необходимо выбрать вариант, соответствующий питанию управляющей части. Перед подключением сверьте выбранное напряжение и режим активного уровня с маркировкой полученной платы. Для контроллера с логикой 3,3 В прямую совместимость следует проверить без сетевой нагрузки; при несоответствии уровней используйте согласующий драйвер.

Электронная AC-коммутация

Каждый канал использует симисторный твердотельный выход и не имеет контактов COM/NO/NC. Схема zero-cross подходит для дискретных команд «включено/выключено», но не для фазового регулирования, диммирования или управления DC-нагрузкой.

Тепловой режим восьми каналов

Восемь реле расположены на одной плате, поэтому одновременная работа нескольких нагруженных каналов повышает температуру всего модуля. При групповом монтаже реле необходима достаточная вентиляция; если теплоотвод ограничен, безопасный расчётный ориентир следует снизить примерно до 1 А на канал и дополнительно проверить нагрев в реальном корпусе.^[1]^[2]

Маломощные и импульсные нагрузки

Симисторному выходу необходим минимальный ток удержания. При токе менее 0,1 А канал может работать нестабильно, а утечка в выключенном состоянии способна вызвать слабое свечение LED-лампы или периодический запуск электронного блока питания.^[1]^[3] Для ламп, двигателей, трансформаторов и импульсных источников питания также необходимо учитывать пусковой ток, а не только номинальное потребление.

Подойдёт / не подойдёт

Подойдёт

для независимого управления несколькими резистивными AC-нагрузками;
для многозонного контроллера нагрева с отдельной аварийной термозащитой;
для групп AC-освещения после проверки минимального и пускового тока;
для стендов автоматики, где необходимы бесшумное переключение и наглядная индикация восьми каналов;
для систем с управляющим питанием 5 или 12 В после выбора соответствующей версии.

Не подойдёт

для нагрузок постоянного тока или функции «сухого контакта»;
для диммирования, фазового регулирования или плавного изменения мощности;
для гарантированной работы с нагрузкой менее 0,1 А без отдельной проверки;
для прямого управления от 3,3-вольтового GPIO без проверки порогов конкретного исполнения;
в качестве единственного средства аварийного или сервисного отключения сетевой нагрузки.

Примеры применения

Многозонный нагрев

Контроллер может отдельно включать до восьми резистивных AC-нагревателей по показаниям датчиков. Для каждой зоны необходимы запас по току, защитный аппарат и независимое аварийное ограничение температуры.

Восемь групп освещения

Модуль может коммутировать независимые линии освещения по таймеру или сценариям автоматики. Для LED-драйверов проверьте пусковой ток и отсутствие нежелательного свечения после выключения.

Стенд многоканальной автоматики

Восемь каналов с индикацией удобны для отработки алгоритмов контроллера и последовательностей включения. Сетевую часть необходимо закрыть от прикосновения и физически отделить от сигнальной проводки.

Подключение

Выберите исполнение модуля
Выберите 5 или 12 В в соответствии с источником питания управляющей части. Перед подачей напряжения сверьте выбор с маркировкой платы и установленных реле.
Проверьте управляющие входы без сети
Подключите низковольтное питание и поочерёдно активируйте входы, контролируя светодиоды каналов. Определите активный уровень и задайте безопасное начальное состояние GPIO, чтобы нагрузки не включались во время запуска контроллера.
Подберите нагрузку и защиту
Проверьте номинальный и пусковой ток каждого потребителя, температуру в корпусе, сечение проводов и защитный аппарат. Не планируйте длительную работу всех каналов вблизи предела 2 А.
Включите выходы в разрыв AC-линий
После полного обесточивания подключите каждый SSR-выход последовательно с соответствующей AC-нагрузкой. Монтаж сетевой части, корпуса и защиты должен выполнять квалифицированный специалист.
Проверьте работу по одному каналу
Начните с одной резистивной нагрузки, проверьте правильность логики и нагрев, а затем постепенно вводите другие каналы. После установки в корпус повторите тепловую проверку в наиболее продолжительном предусмотренном режиме.

Ограничения и безопасность

Сетевое напряжение опасно для жизни

Не подключайте и не обслуживайте модуль под напряжением. Открытая плата требует негорючего изолированного корпуса, защиты от случайного прикосновения, надлежащих изоляционных расстояний, разгрузки проводов от натяжения и отдельного защитного аппарата.

SSR может отказать с замкнутым выходом

Твердотельное реле нельзя использовать как единственное средство безопасного отключения. Для аварийного и сервисного разъединения установите отдельный автомат, контактор или другой аппарат, который физически обесточивает нагрузку.^[2]

Выключенный канал не создаёт воздушного разрыва

Из-за тока утечки на нагрузке может оставаться напряжение. Перед работой с цепью отключите её отдельным аппаратом и проверьте отсутствие опасного напряжения.

Не используйте 2 А как универсальный длительный режим

Снижайте ток при одновременной работе нескольких каналов, в закрытом корпусе или при повышенной температуре. Лампы, двигатели, трансформаторы и импульсные блоки питания требуют дополнительного запаса из-за пусковых токов.^[2]

Не перепутайте исполнения на 5 и 12 В

Подавайте на управляющую часть только напряжение, соответствующее выбранной версии. Неправильное напряжение или полярность могут повредить модуль.

FAQ

Является ли вход универсальным для 5–12 В?

Нет. При заказе необходимо выбрать отдельное исполнение на 5 или 12 В, а перед подключением сверить его маркировку.

Можно ли нагрузить все восемь каналов по 2 А?

Не следует считать 2 А гарантированным длительным током для всех каналов одновременно. Допустимая нагрузка зависит от вентиляции, температуры, корпуса и пускового тока; при ограниченном теплоотводе ориентируйтесь на существенно меньший ток.

Можно ли коммутировать DC-нагрузки?

Нет. Симисторный выход предназначен для переменного тока. Для DC-нагрузки или контактов COM/NO/NC рассмотрите 1-канальный механический модуль реле 5 В с опторазвязкой, предварительно проверив его рабочий режим.

Почему LED-лампа может светиться после выключения?

Причиной может быть ток утечки SSR. Для маломощной лампы или электронного драйвера совместимость необходимо проверить в рабочей схеме; если полное отключение критично, используйте коммутационное устройство с механическим разрывом.

Можно ли подключить ESP32 или Raspberry Pi напрямую?

Прямую совместимость с логикой 3,3 В необходимо проверить для выбранного исполнения и режима входа. Если порог или ток управления не соответствует возможностям GPIO, примените транзисторный согласующий каскад.

Можно ли использовать модуль как диммер?

Нет. Выходы zero-cross предназначены для команд «включено/выключено», а не для фазового регулирования мощности.

Альтернативы по количеству каналов

Для одной AC-нагрузки доступен 1-канальный SSR-модуль на 5 или 12 В.
Для двух независимых AC-нагрузок можно выбрать 2-канальный SSR-модуль на 5 или 12 В.

Документы и источники

OMRON, Solid-state Relay G3MB, Cat. No. J091-E1-1A — параметры реле типа G3MB-202P: AC-нагрузка, ток, zero-cross, утечка и снижение нагрузки при групповом монтаже.
OMRON Industrial Automation, Safety Precautions of Solid-state Relays — вентиляция, защита силовой цепи и отдельное аварийное отключение.
OMRON Industrial Automation, FAQ02109: minimum load current for Solid-state Relays — поведение симисторных SSR при малых токах нагрузки.
