Кратко о контактах PH-2.0

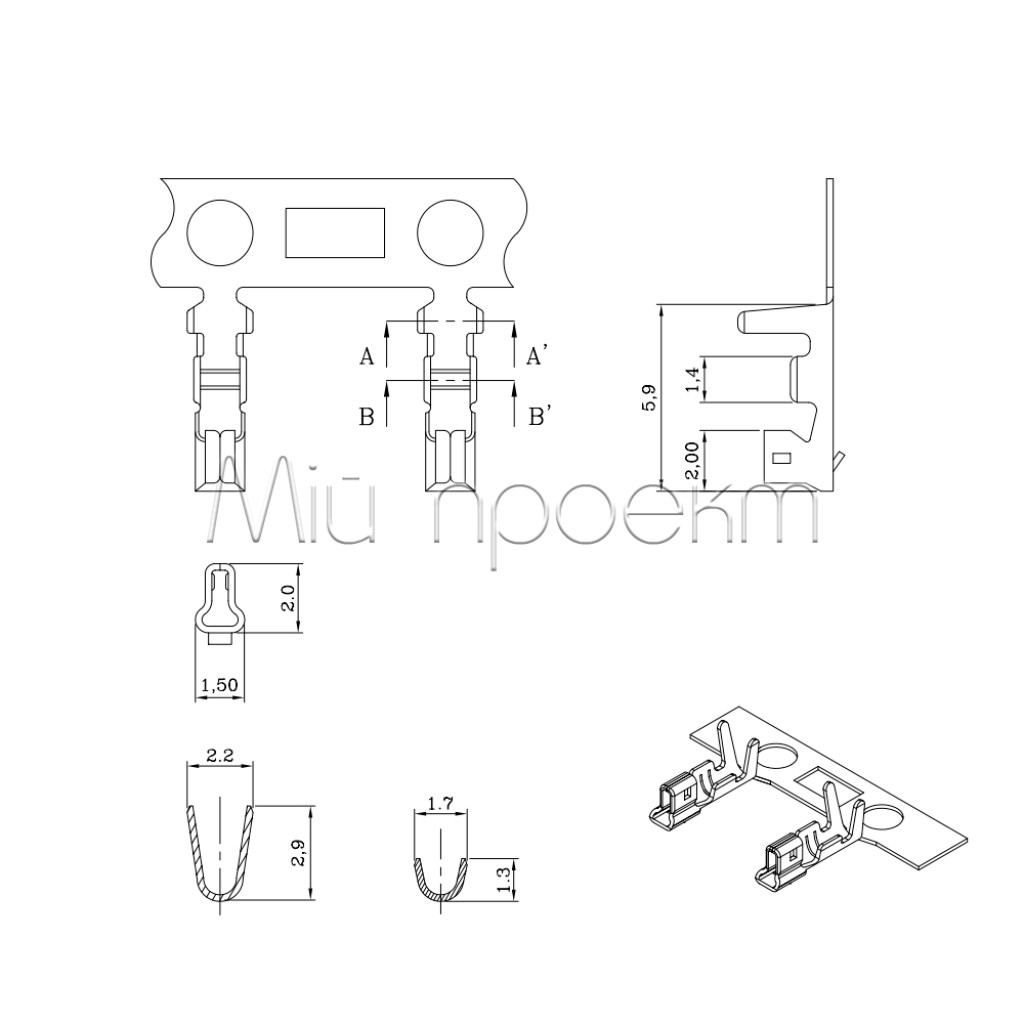

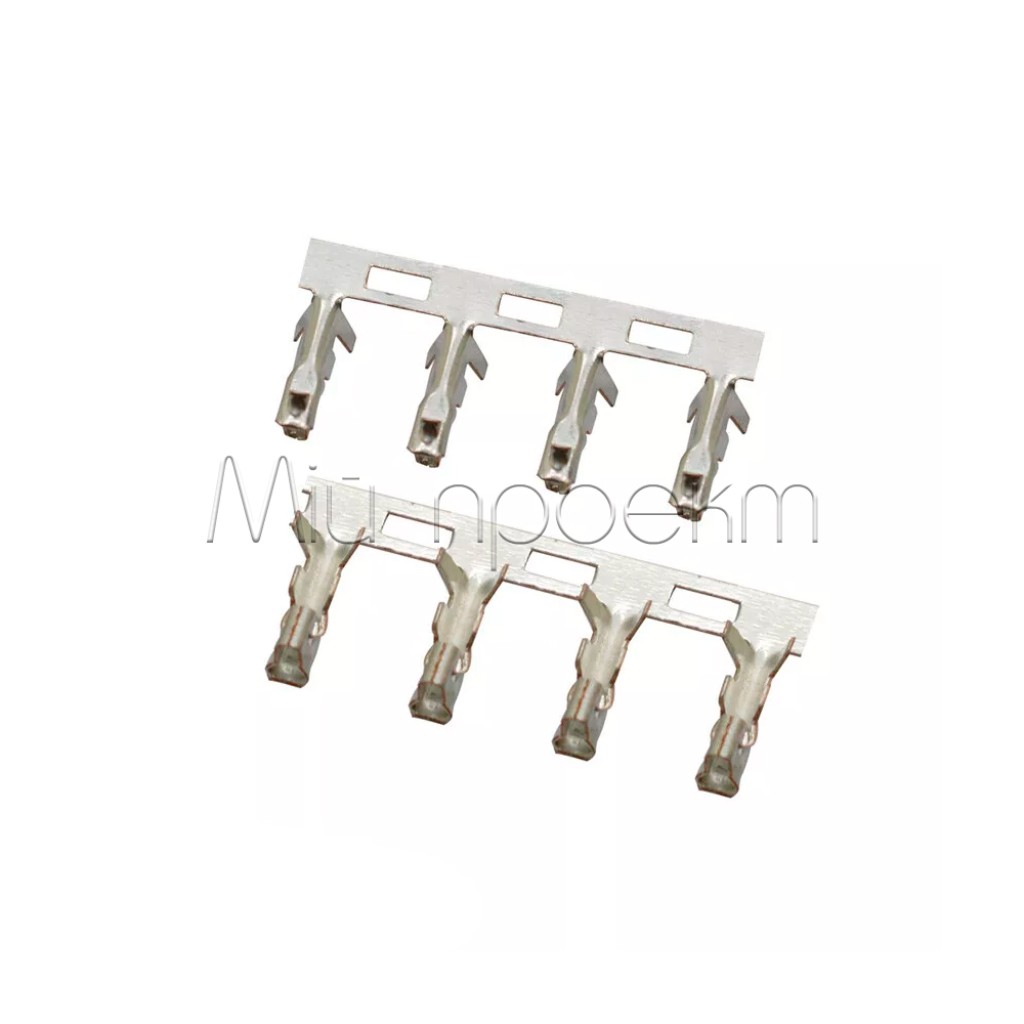

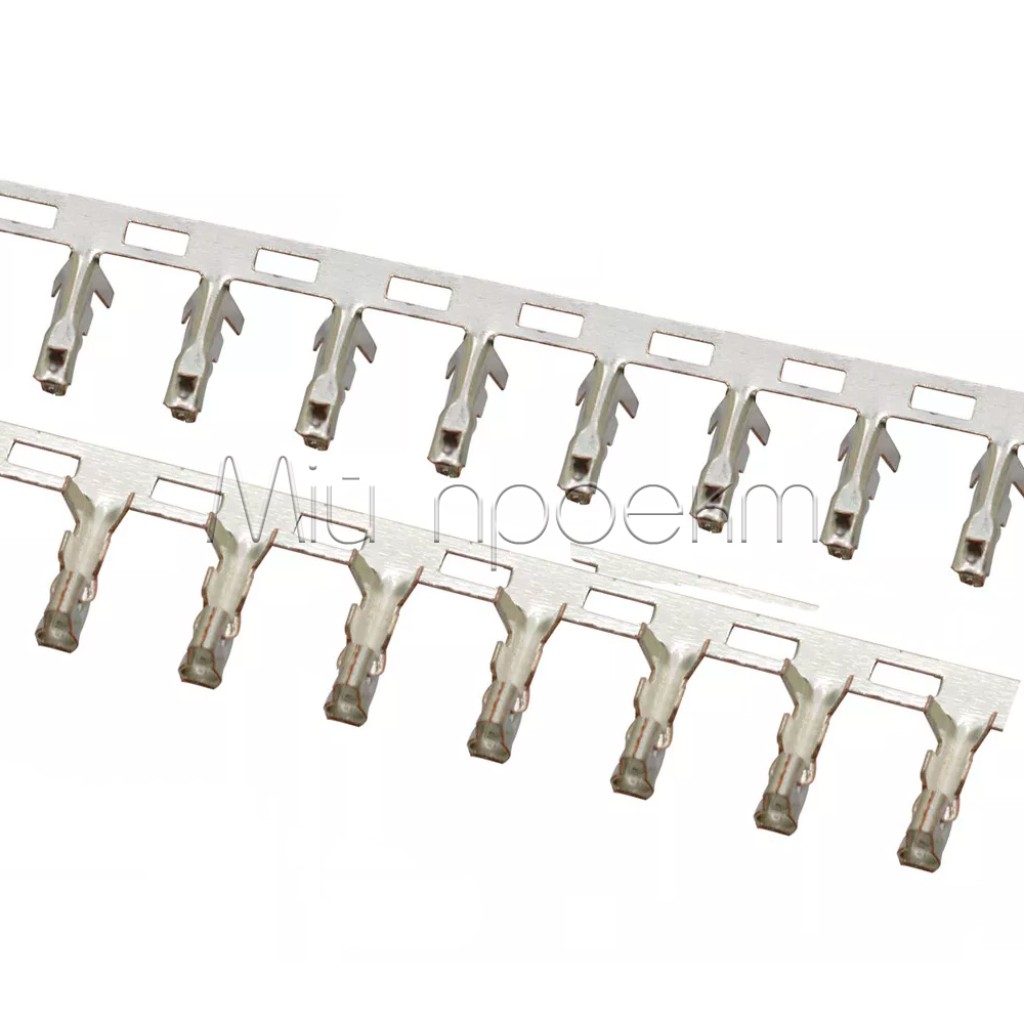

Контакты PH-2.0 — гнездовые обжимные контакты для сборки кабельной части разъёма с корпусом формата PH-2.0 и шагом 2,0 мм.

Контакт устанавливают на многожильный провод AWG 26–30 и вставляют в корпус до фиксации. Перед сборкой серии кабелей проверьте посадку контакта, диаметр изоляции и качество обжима на фактическом проводе.

Ключевые характеристики

Тип: гнездовой контакт под обжим
Формат разъёма: PH-2.0, кабельная часть
Шаг совместимого корпуса: 2,0 мм
Диапазон провода: AWG 26–30
Материал: фосфористый медный сплав
Рабочая температура: от −25 до +85 °C
Ток: не более 2 А при условии, что такой режим допускают провод, обжим, корпус и ответная часть; для AWG 26–30 допустимое значение может быть ниже
Напряжение готового узла: не выше 100 В AC/DC и только при подтверждённых параметрах всех компонентов соединения^[1]

Подробное описание и особенности

Выбор провода и контакта

Обозначение AWG описывает размер проводника, но контакт также должен правильно охватывать изоляцию. Даже в пределах AWG 26–30 слишком тонкая или толстая изоляция может помешать нормальному обжиму или полной посадке контакта в корпус.

В оригинальной серии JST PH используются отдельные контакты SPH-004T-P0.5S, SPH-002T-P0.5S и SPH-002T-P0.5L с разными диапазонами провода; для исполнения с малым усилием соединения также отличается высота обжима.^[1] Точный номер SPH для этого товара не указан, поэтому не переносите настройки обжима с произвольной клеммы только из-за одинакового обозначения PH-2.0.

Качество обжима

Одна зона контакта должна охватывать зачищенную многожильную жилу, а вторая — поддерживать изоляцию. Правильный обжим не перерезает проволоки, не оставляет часть жил вне обжима и не позволяет проводу двигаться в контакте.^[2]

После установки слегка потяните каждый провод: контакт не должен выходить из корпуса. Перед подачей питания проверьте электрическую целостность и порядок линий мультиметром.

Совместимость с корпусом

Шаг 2,0 мм не гарантирует взаимозаменяемость всех похожих разъёмов. Должны совпадать профиль контакта, направление фиксатора, внутренние направляющие корпуса и геометрия ответной части. Для ремонта готового кабеля сравните новый контакт со старым и сначала проверьте сборку на одном образце.

Подойдёт / не подойдёт

Подойдёт

для самостоятельной сборки кабельной части PH-2.0;
для многожильного провода AWG 26–30 с соответствующим диаметром изоляции;
для ремонта внутреннего кабельного жгута после точного сравнения геометрии;
для подключения питания или сигналов в пределах параметров всего собранного узла.

Не подойдёт

как гарантированная замена конкретной оригинальной клеммы SPH без проверки её номера и размеров;
для любого корпуса только по признаку шага 2,0 мм;
для одножильного, слишком тонкого или слишком толстого провода без проверки обжима;
как готовый кабель или изолированный разъём без корпуса и ответной части;
для сети 230 В.

Примеры применения

Кабель между платой и модулем

Контакты можно использовать для сборки съёмного кабеля к датчику, дисплею или управляющему модулю, если совпадают корпуса, ответные части и полная распиновка.

Ремонт внутреннего жгута

Контакт подходит для восстановления повреждённого провода в электронном устройстве после проверки профиля клеммы, фиксации в корпусе и допустимой нагрузки.

Подключение

Подберите корпус и провод
Сверьте формат PH-2.0, профиль ячейки корпуса, AWG провода и внешний диаметр его изоляции.
Зачистите провод
Снимите только необходимую длину изоляции, не надрезая и не распушая проволоки жилы.
Обожмите контакт
Сформируйте обжим жилы и поддержку изоляции подходящим инструментом. Не допускайте перекоса, скручивания или чрезмерного сжатия контакта.^[2]
Установите контакт в корпус
Вставьте контакт в правильной ориентации до фиксации, затем проверьте удержание лёгким натяжением за провод.
Проверьте готовый кабель
Прозвоните все линии, исключите короткое замыкание и сверьте полярность до первого включения.

Совместимые товары и варианты сборки

Для самостоятельной сборки выберите корпус PH2.0 на необходимое количество позиций.

Если нужна кабельная часть без обжима миниатюрных контактов, доступен разъём PH 2,00 мм «мама» на проводе в исполнениях на 2, 3, 4 или 6 контактов.

Ограничения и безопасность

Не используйте в сети 230 В

Отдельный контакт не определяет допустимое напряжение готового разъёма. Для оригинальной серии JST PH номинальное напряжение составляет 100 В AC/DC, поэтому собранный узел PH-2.0 не следует рассчитывать на 250 В или подключать к сети 230 В.^[1]

Не считайте 2 А гарантированными для любого провода

Допустимый ток определяет самый слабый элемент: провод, контакт, обжим, корпус, ответная часть или температурный режим. Для более тонких проводов AWG 26–30 рабочий ток может быть ниже 2 А.

Проверьте полярность

Корпус PH-2.0 не определяет универсальное назначение контактов. Перепутанные линии питания или сигналов могут повредить подключённую плату или модуль.

Разъединяйте без питания

Обесточьте цепь перед соединением или разъединением. Также не тяните за отдельный провод: нагрузка может ослабить обжим или деформировать контакт.^[2]

FAQ

Достаточно ли шага 2,0 мм для совместимости?

Нет. Также необходимы совместимые профиль контакта, внутренняя геометрия корпуса, направление фиксатора и ответная часть.

Является ли этот контакт точной клеммой SPH-002T-P0.5S?

Точный номер SPH для товара не указан. Не используйте таблицу высоты обжима конкретной оригинальной клеммы без сравнения размеров и проверки пробного образца.

Какой провод подходит?

Базовый диапазон — AWG 26–30. Кроме сечения жилы, проверьте диаметр изоляции: она должна правильно фиксироваться второй парой крыльев контакта.

Можно ли передавать 2 А?

Только если 2 А допускают провод, контакт, качество обжима, корпус, ответная часть и температура. Для конкретного провода AWG 26–30 безопасный рабочий ток может быть ниже.

Документы и источники

J.S.T. Mfg. Co., Ltd., PH Connector, 2.0 mm pitch — параметры оригинальной серии PH, типы контактов SPH, диапазоны проводов и отличие исполнения с малым усилием соединения.
J.S.T. Mfg. Co., Ltd., Handling Precautions for Terminals and Connectors — требования к проводу, обжиму, контролю качества и безопасному разъединению.
