Кратко о контакте XH-2.54

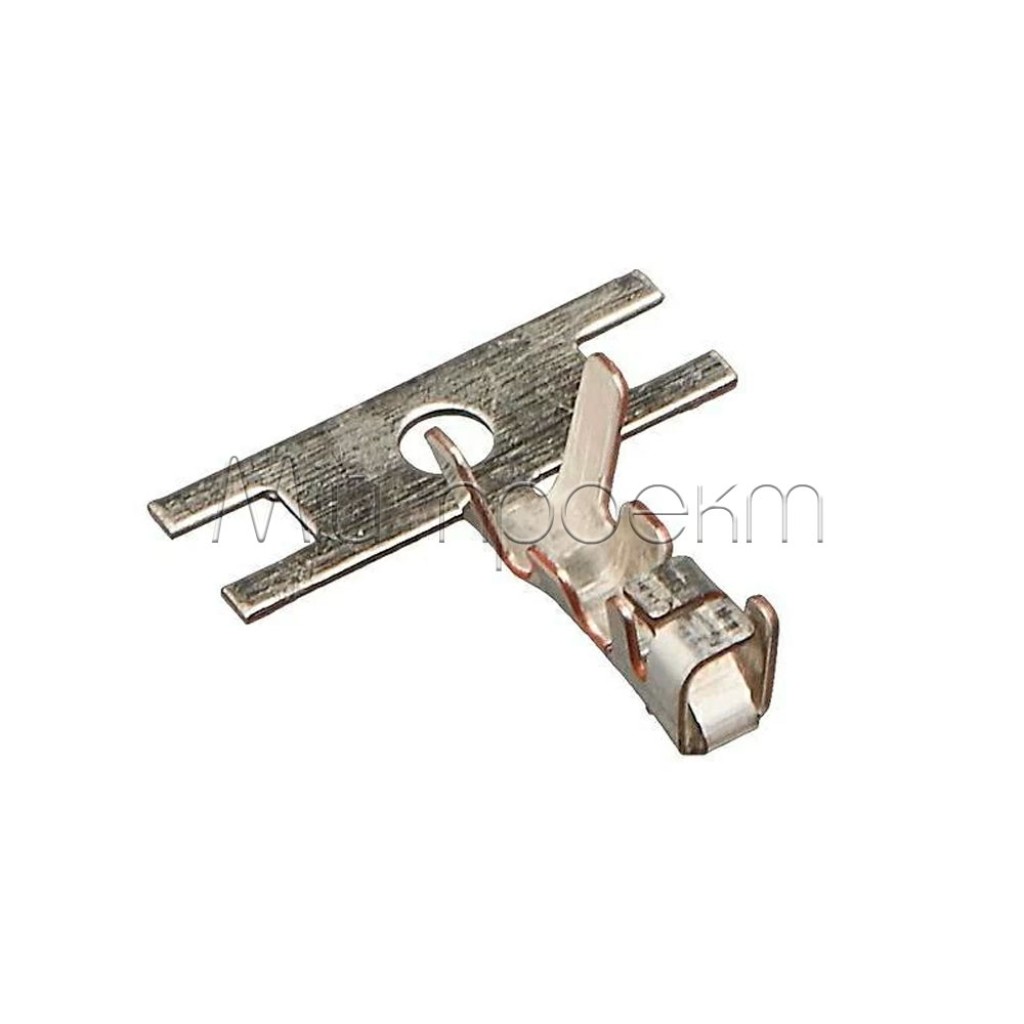

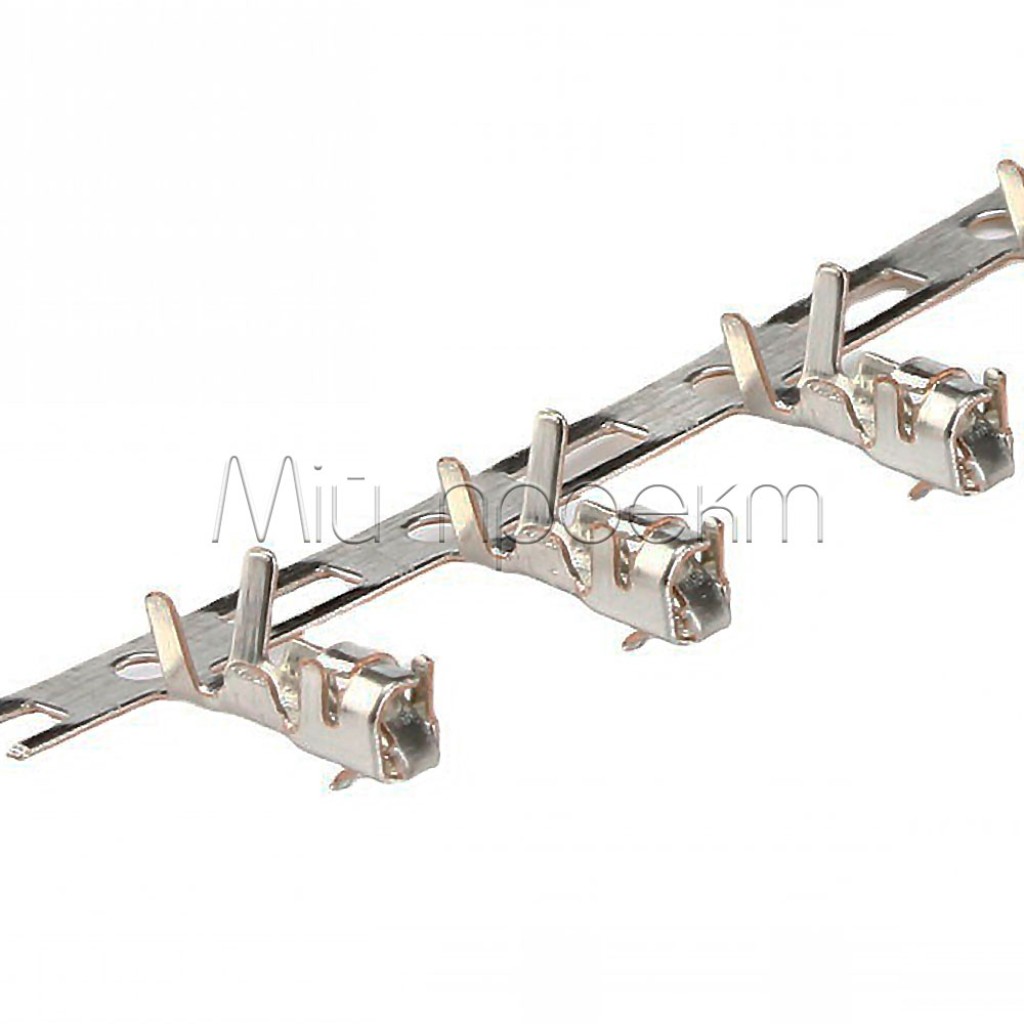

XH-2.54 — гнездовой металлический контакт для изготовления или ремонта разъемных кабельных соединений. Контакт обжимается на проводе, после чего устанавливается в совместимый корпус XH-2.54.
Ключевые характеристики
- Тип
- гнездовой обжимной контакт
- Совместимая группа
- XH-2.54
- Материал
- фосфористая медь
- Покрытие
- оловянное
- Максимальный ток
- 3 А
- Максимальное напряжение
- 250 В
- Рабочая температура
- от −25 до +85 °C
- Монтаж на провод
- обжим
Подробное описание и особенности
Принцип соединения

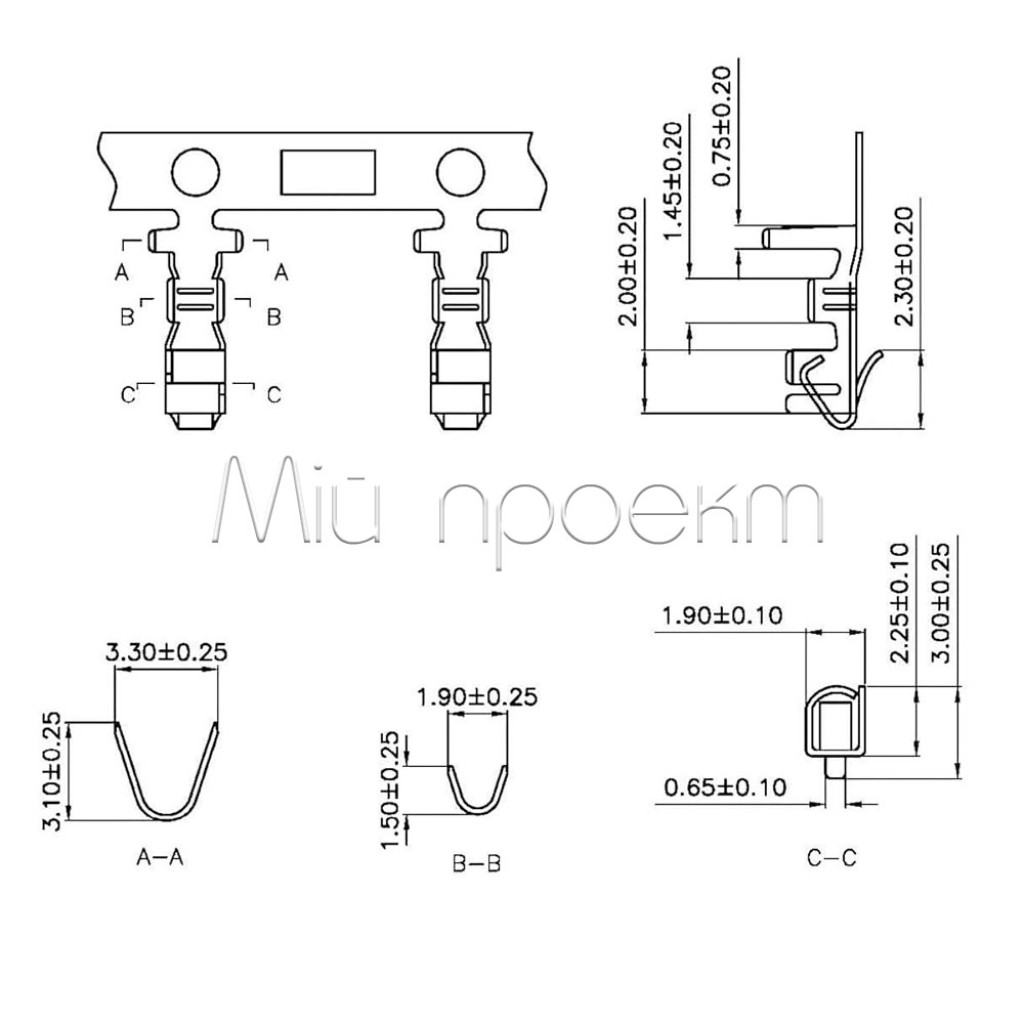

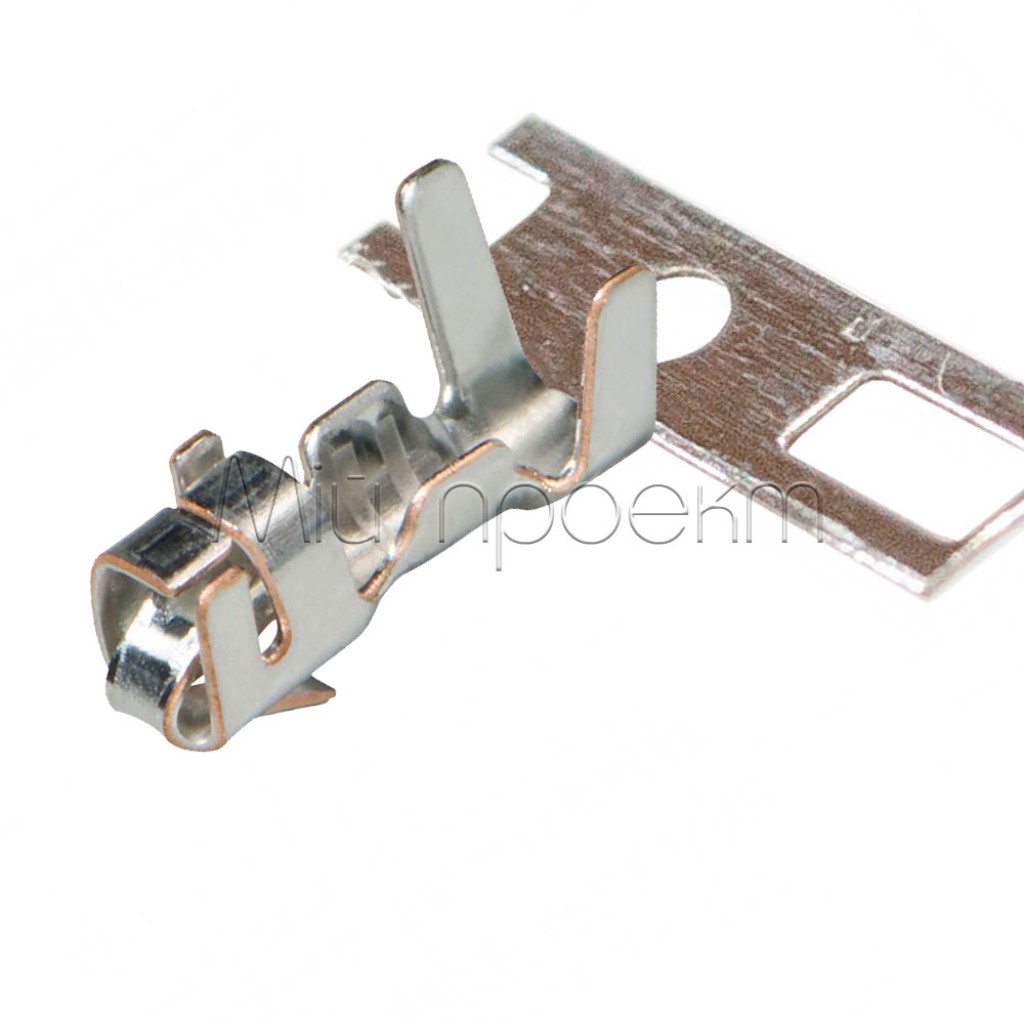

Передняя часть контакта образует гнездо для штыря ответной части разъема. Задняя часть обжимается вокруг проводника и изоляции, а стопорный язычок удерживает контакт в пластиковом корпусе. Такая конструкция позволяет собирать кабели с нужным количеством линий без пайки контакта к проводу.
Подбор совместимой части
Официальная серия JST XH имеет шаг 2,50 мм.[1] Сама надпись «XH-2.54» не является достаточным подтверждением механической совместимости: сравните корпус, направление стопорного язычка, форму гнезда и ответную штыревую часть. Для серийной сборки сначала изготовьте один пробный кабель и проверьте фиксацию контакта в корпусе.
Выбор провода и обжима
Сечение провода и матрицу кримпера подбирайте по фактическому размеру контактных крыльев. После обжима проводник должен быть зажат без перерезанных жил, изоляция — поддерживаться задними крыльями, а стопорный язычок — оставаться неповрежденным. Легкое контрольное натяжение помогает обнаружить слабый обжим до установки контакта в корпус.
Подойдет / не подойдет
Подойдет
- для сборки кабельного разъема в проверенном корпусе XH-2.54;
- для замены поврежденного гнездового контакта после сравнения геометрии;
- для сигнальных линий и линий питания в пределах допустимой нагрузки готового соединения.
Не подойдет
- в качестве готового кабеля — провод и пластиковый корпус нужно подобрать отдельно;
- для корпуса другой серии только из-за похожего внешнего вида или близкого шага;
- если требуется контакт с подтвержденным оригинальным номером JST;
- для монтажа без кримпера и проверки качества обжима.
Примеры применения
Изготовление кабельного жгута
Контакты можно обжать на отдельных жилах и установить в корпус с нужным количеством контактов для подключения питания, датчика, вентилятора или другого модуля.
Ремонт имеющегося разъема
Поврежденный или ослабленный контакт можно заменить без замены всего кабеля, если корпус, ответная штыревая часть и геометрия нового контакта совпадают.
Монтаж
Подберите компоненты
Сверьте контакт с корпусом и ответной частью разъема, подберите провод и матрицу кримпера по размеру контактных крыльев.
Подготовьте провод
Снимите лишь столько изоляции, чтобы оголенные жилы оказались в зоне обжима проводника, а задние крылья охватили изоляцию.
Выполните обжим
Не допускайте перекоса контакта, перерезания жил или попадания изоляции в зону электрического контакта с проводником.
Проверьте и установите
Осмотрите обжим, слегка потяните провод и вставьте контакт в корпус до фиксации. Перед подачей питания проверьте порядок линий и полярность.
Ограничения и безопасность
Нагрузка определяется готовым соединением
Значения 3 А и 250 В не следует автоматически переносить на любую сборку. Допустимая нагрузка может быть ниже из-за сечения и материала провода, качества обжима, корпуса, ответной части разъема, температуры и условий охлаждения.
Не подавайте напряжение на открытый контакт
После обжима установите контакт в совместимый изолирующий корпус. Для сетевого напряжения используйте только разъемную систему с подтвержденной изоляцией, необходимыми зазорами и соответствием условиям конкретного устройства.
Не вставляйте контакт силой
Неправильная форма или положение фиксатора может деформировать контакт, повредить корпус и привести к нестабильному соединению.
FAQ
Можно ли использовать контакт без корпуса?
Нет. Для рабочего разъема контакт нужно обжать на проводе и зафиксировать в совместимом изолирующем корпусе.
Совместим ли он с любым разъемом, обозначенным XH-2.54?
Не обязательно. Проверьте форму контакта, стопор, корпус и ответную штыревую часть; для ответственного или серийного монтажа сначала выполните пробное соединение.
Какой провод использовать?
Точный диапазон сечений для этой совместимой модификации не подтвержден. Подбирайте провод по охвату проводника и изоляции контактными крыльями и проверяйте пробный обжим.
Совместимые товары и альтернативы
- Корпуса XH2.54 серии Y на 2–14 контактов — для установки обжатых контактов.
- Прямые и угловые штыревые разъемы XH2.54 на 2–14 контактов — ответная часть для монтажа на плату.
- Готовые разъемы XH-2.54 «мама» на проводе — вариант без самостоятельного обжима контактов.
Документы и источники
- JST Manufacturing, XH CONNECTOR, технический каталог — официальный шаг 2,50 мм, конструкция и варианты контактов серии XH.
