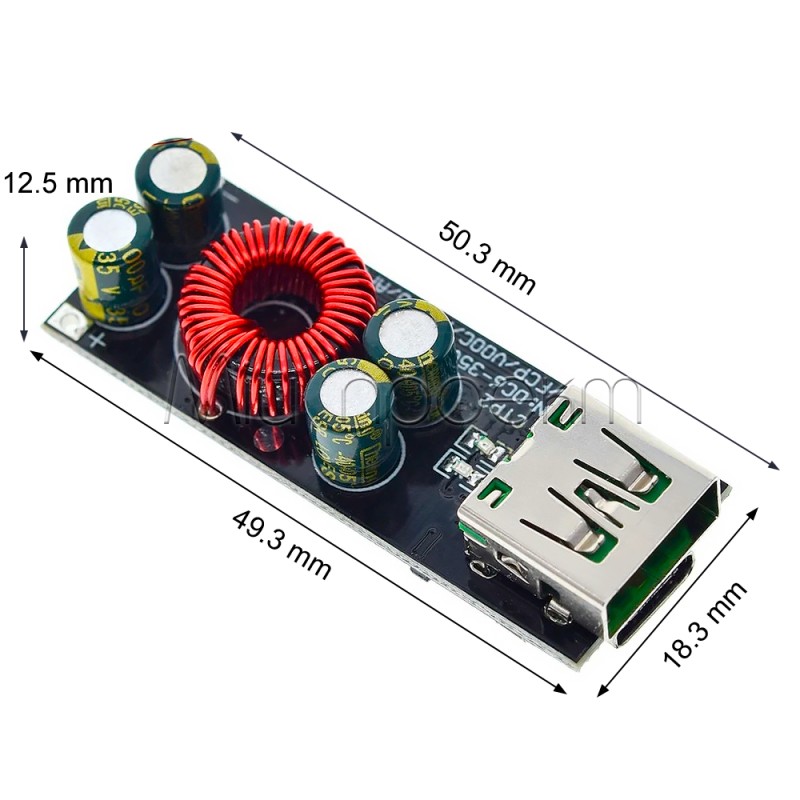

Понижающий модуль быстрая зарядка QC4.0/PD3.0 на SW3516 (SW3518)

SW3516/SW3518 — это высокотехнологичный понижающий преобразователь постоянного тока с поддержкой современных протоколов быстрой зарядки QC4.0 и PD3.0. Модуль позволяет создать мощное зарядное устройство для современных гаджетов, от смартфонов до ноутбуков, с возможностью быстрой зарядки мощностью до 100Вт.

1. Предостережения перед началом работы

graph TD
    A[Мощность нагрузки] --> B{Мощность > 50Вт?}
    B -->|Да| C[Требуется дополнительное охлаждение]
    B -->|Нет| D[Собственного охлаждения достаточно]
    C --> E[Установить радиатор через термопрокладку]

    style B fill:#ff9,stroke:#333
    style C fill:#f96,stroke:#333
    style D fill:#9f9,stroke:#333
    style E fill:#bbf,stroke:#333


Важные ограничения

• Только понижение напряжения: Модуль работает только как понижающий преобразователь. Входное напряжение всегда должно быть выше желаемого выходного напряжения.
• Не для аккумуляторов/Power Bank: Это НЕ контроллер заряда аккумуляторов и НЕ плата для создания Power Bank. Она не имеет функций управления зарядом/разрядом аккумуляторов.
• Одновременное использование портов: Если подключить два устройства, требующие разное напряжение быстрой зарядки (например, одно 20В, другое 9В), напряжение на обоих портах автоматически снизится до 5В.
• Полярность: Очень важно соблюдать правильную полярность при подключении входного питания. Переполюсовка может вывести модуль из строя.

graph LR
    A[Входное напряжение] -->|Всегда выше| B[Модуль SW3516/SW3518]
    B -->|Понижает до| C[Выходное напряжение]

    D[24В] --> B
    B --> E[20В, 15В, 12В, 9В, 5В]

    F[12В] --> B
    B --> G[9В, 5В]

    style A fill:#bbf,stroke:#333
    style B fill:#f96,stroke:#333
    style C fill:#9f9,stroke:#333


2. Необходимые компоненты

Основные

• Модуль DC Quick Charge Adapter SW3516 или SW3518
• Источник питания постоянного тока (DC):
  • Напряжение: в диапазоне 6В - 35В (рекомендуется до 30В)
  • Мощность: с запасом для питания модуля и подключенных устройств
• Провода для подключения входного питания соответствующего сечения
• USB-кабели (Type-A и/или Type-C), поддерживающие необходимые протоколы

Рекомендуемые

• Радиатор и теплопроводная прокладка/паста для охлаждения при высоких мощностях
• Корпус для модуля
• Инструменты для пайки/соединения проводов
• Мультиметр, USB-тестер для проверки напряжения и протоколов

3. Шаги подключения модуля

flowchart TD
    A[Подготовка] --> B[Идентификация входов]
    B --> C[Подключение входного питания]
    C --> D[Проверка перед включением]
    D --> E[Включение питания]
    E --> F[Подключение устройств]
    F --> G[Проверка работы]

    style A fill:#bbf,stroke:#333
    style C fill:#f96,stroke:#333
    style D fill:#ff9,stroke:#333
    style G fill:#9f9,stroke:#333


Шаг 1: Подготовка источника питания

Убедитесь, что ваш источник питания постоянного тока выключен. Источник должен выдавать напряжение выше того, которое вы планируете получить на выходе.

Шаг 2: Идентификация входов

На плате есть два провода или контактные площадки для подключения входного питания:

• Красный провод или маркировка "VIN+", "+" — плюс питания
• Черный провод или маркировка "VIN-", "-" — минус питания

Шаг 3: Подключение входного питания

1. Надежно подключите (припаяйте или используйте соответствующие клеммы/разъемы) провода от вашего источника питания к входным контактам модуля.
2. Строго соблюдайте полярность: плюсовой выход источника питания к "VIN+" (красный провод), минусовой выход источника к "VIN-" (черный провод).
3. Если соединения открыты, надежно их изолируйте, чтобы избежать короткого замыкания.

Шаг 4: Установка системы охлаждения (для высоких мощностей)

1. Для работы с нагрузкой более 50Вт подготовьте радиатор соответствующего размера.

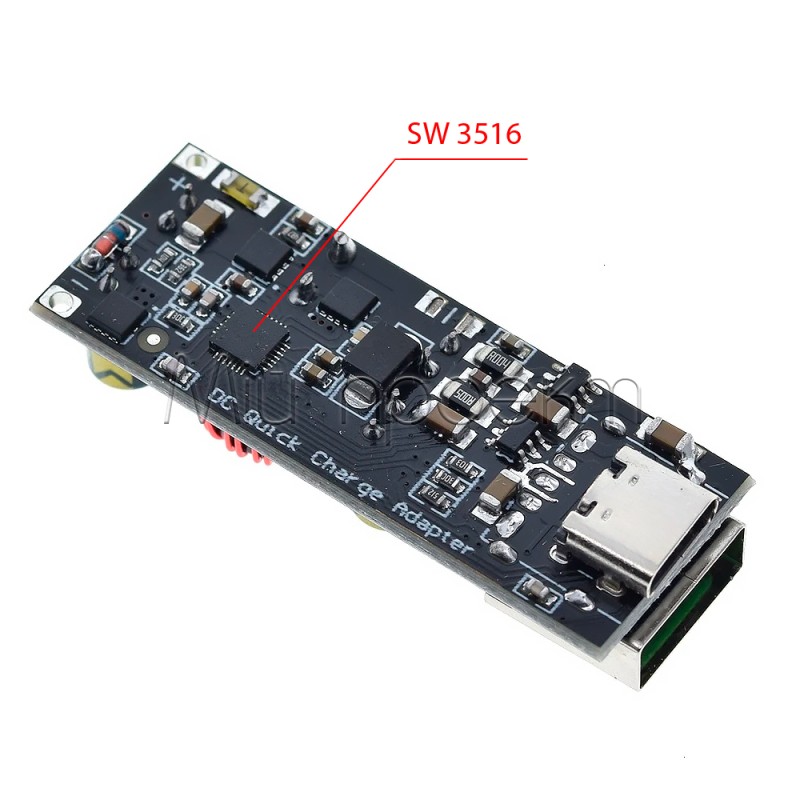

2. Нанесите тонкий слой термопасты или используйте термопрокладку между основными компонентами модуля (особенно на чип SW3516/SW3518 и дроссель) и радиатором.
3. Прикрепите радиатор, обеспечив хороший тепловой контакт.

Шаг 5: Проверка перед включением

Еще раз проверьте правильность подключения и полярность.

Шаг 6: Включение питания

Включите ваш источник питания. На плате модуля должен загореться индикаторный светодиод (обычно красный в режиме ожидания).

Шаг 7: Подключение устройств

Теперь можно подключать ваши гаджеты к портам USB-A или USB-C с помощью соответствующих кабелей.

Шаг 8: Проверка работы

1. Подключите смартфон или другое устройство, поддерживающее один из протоколов быстрой зарядки (QC, PD и т.д.).
2. Проверьте, активировался ли режим быстрой зарядки (обычно отображается на экране устройства).
3. С помощью USB-тестера можно точно увидеть, какое напряжение, ток и протокол используются в данный момент.

4. Поддерживаемые протоколы и режимы

Модуль поддерживает широкий спектр протоколов быстрой зарядки, что делает его универсальным решением для различных устройств:

graph TD
    A[SW3516/SW3518 Модуль] --> B[USB-PD]
    A --> C[Quick Charge]
    A --> D[Samsung AFC]
    A --> E[Apple 2.4A]
    A --> F[Huawei FCP/SCP]

    B --> B1[5В]
    B --> B2[9В]
    B --> B3[12В]
    B --> B4[15В]
    B --> B5[20В]

    C --> C1[5В]
    C --> C2[9В]
    C --> C3[12В]

    D --> D1[5В]
    D --> D2[9В]

    E --> E1[5В/2.4А]

    F --> F1[5В]
    F --> F2[9В]

    style A fill:#bbf,stroke:#333
    style B fill:#f96,stroke:#333
    style C fill:#f96,stroke:#333
    style D fill:#f96,stroke:#333
    style E fill:#f96,stroke:#333
    style F fill:#f96,stroke:#333


5. Идеи использования

Мощное автомобильное зарядное устройство

Подключив модуль к бортовой сети автомобиля (12В или 24В), можно получить очень мощное зарядное устройство, способное быстро заряжать современные смартфоны и даже ноутбуки, поддерживающие зарядку через USB-C PD (до 100Вт).

Обновление старых блоков питания

Если у вас есть старый блок питания от ноутбука или другой источник постоянного тока с соответствующим напряжением (например, 19-24В), можно с помощью этого модуля добавить ему современные порты быстрой зарядки USB-A и USB-C.

Питание от альтернативных источников

Можно использовать с аккумуляторными сборками (Li-ion, LiFePO4, свинцово-кислотными) или солнечными панелями (через стабилизирующий контроллер), если их напряжение находится в допустимом диапазоне (6-35В) и выше необходимого выходного.

Лабораторное использование/тестирование

Удобно использовать с лабораторным блоком питания для тестирования различных устройств на поддержку протоколов быстрой зарядки.

DIY проекты

Интеграция в самодельные устройства, где требуется мощное USB-питание с поддержкой современных стандартов.
