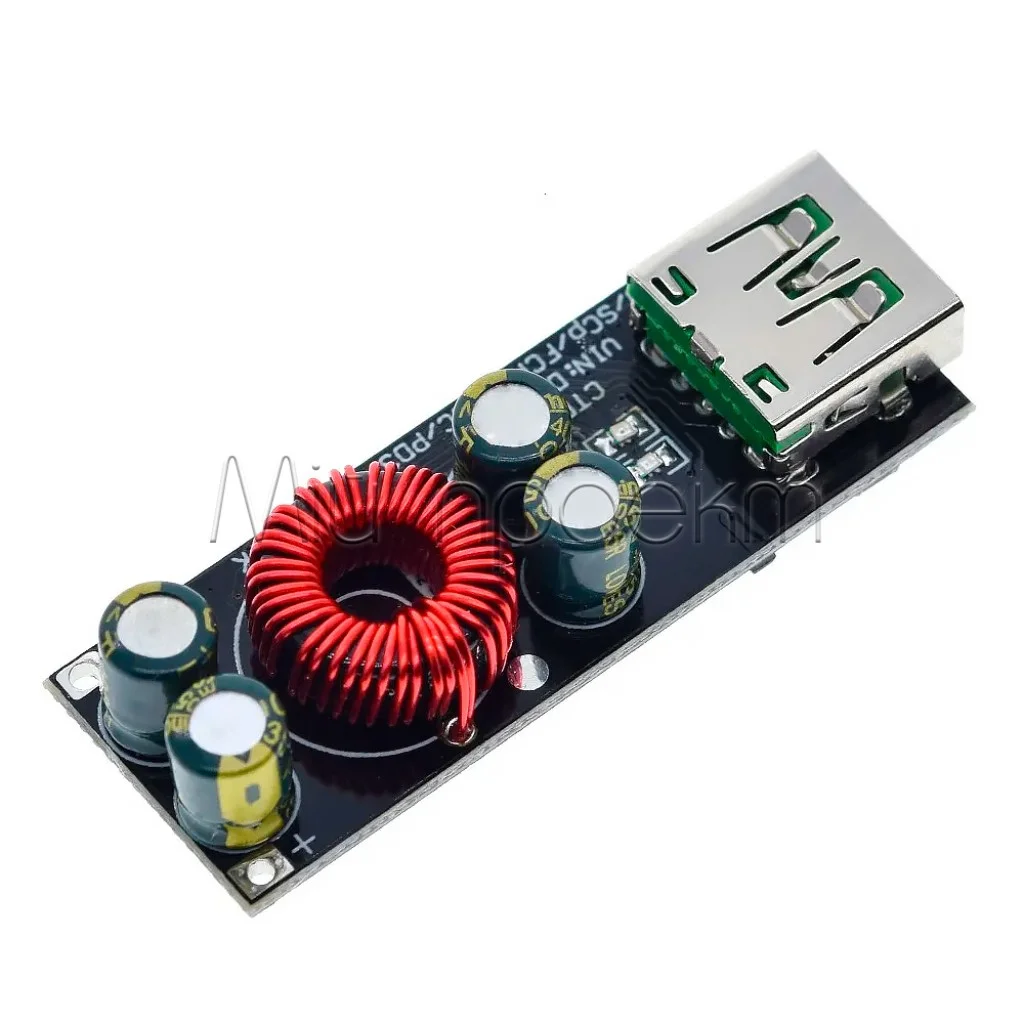

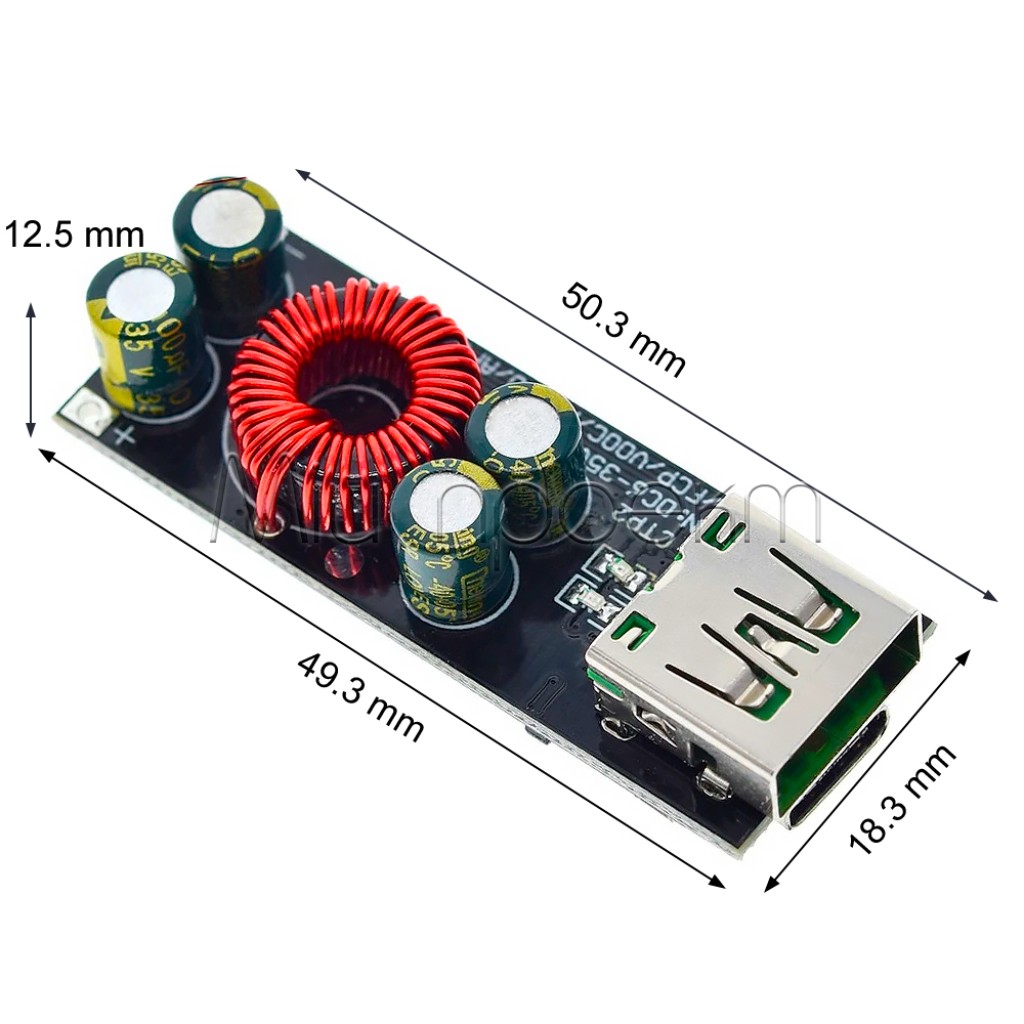

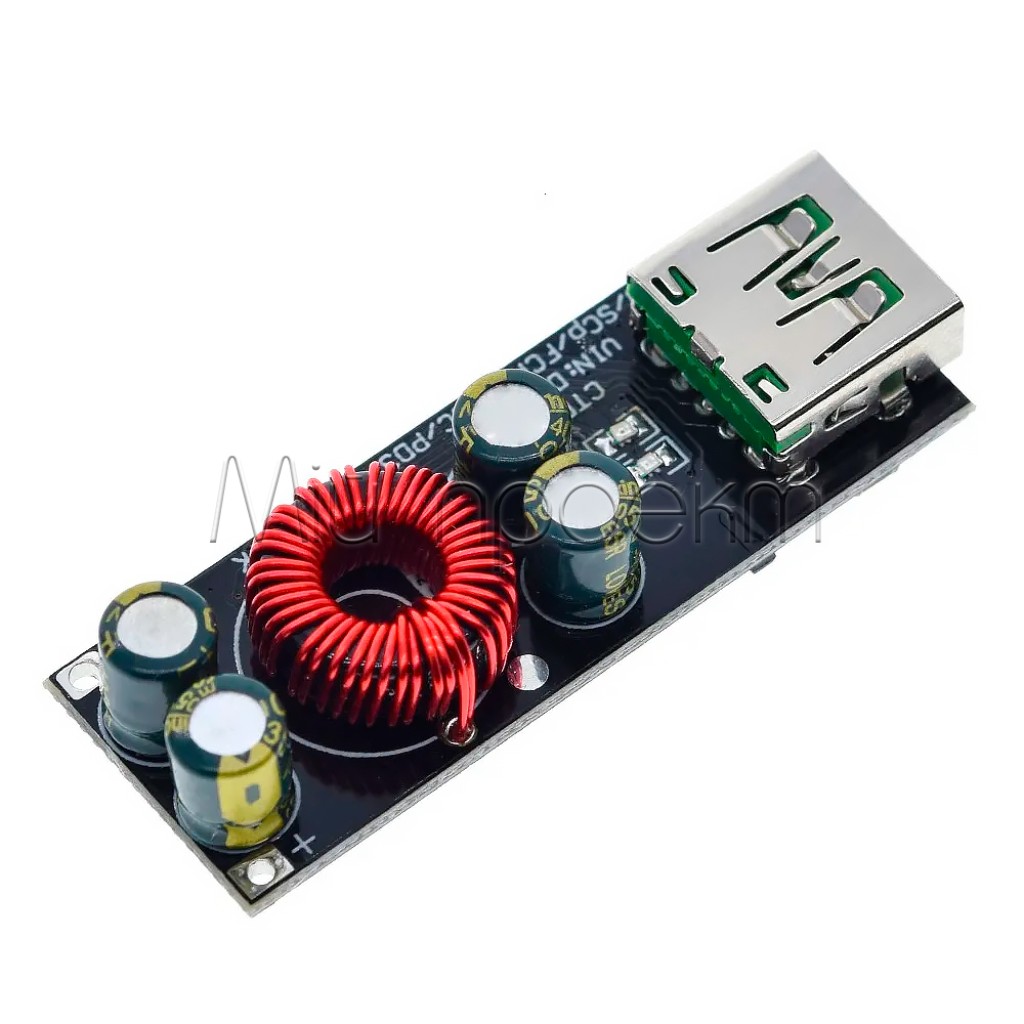

Понижуючий модуль швидка зарядка QC4.0/PD3.0 на SW3516 (SW3518)

SW3516/SW3518 — це високотехнологічний понижуючий перетворювач постійного струму з підтримкою сучасних протоколів швидкої зарядки QC4.0 та PD3.0. Модуль дозволяє створити потужний зарядний пристрій для сучасних гаджетів, від смартфонів до ноутбуків, з можливістю швидкої зарядки потужністю до 100Вт.

1. Застереження перед початком роботи

graph TD
    A[Потужність навантаження] --> B{Потужність > 50Вт?}
    B -->|Так| C[Потрібне додаткове охолодження]
    B -->|Ні| D[Власного охолодження достатньо]
    C --> E[Встановити радіатор через термопрокладку]

    style B fill:#ff9,stroke:#333
    style C fill:#f96,stroke:#333
    style D fill:#9f9,stroke:#333
    style E fill:#bbf,stroke:#333


Важливі обмеження

• Тільки пониження напруги: Модуль працює тільки як понижуючий перетворювач. Вхідна напруга завжди має бути вищою за бажану вихідну напругу.
• Не для акумуляторів/Power Bank: Це НЕ контролер заряду акумуляторів і НЕ плата для створення Power Bank. Вона не має функцій керування зарядом/розрядом акумуляторів.
• Одночасне використання портів: Якщо підключити два пристрої, які вимагають різну напругу швидкої зарядки (наприклад, один 20В, інший 9В), напруга на обох портах автоматично знизиться до 5В.
• Полярність: Дуже важливо дотримуватись правильної полярності при підключенні вхідного живлення. Переполюсовка може вивести модуль з ладу.

graph LR
    A[Вхідна напруга] -->|Завжди вища| B[Модуль SW3516/SW3518]
    B -->|Понижує до| C[Вихідна напруга]

    D[24В] --> B
    B --> E[20В, 15В, 12В, 9В, 5В]

    F[12В] --> B
    B --> G[9В, 5В]

    style A fill:#bbf,stroke:#333
    style B fill:#f96,stroke:#333
    style C fill:#9f9,stroke:#333


2. Необхідні компоненти

Основні

• Модуль DC Quick Charge Adapter SW3516 або SW3518
• Джерело живлення постійного струму (DC):
  • Напруга: в діапазоні 6В - 35В (рекомендовано до 30В)
  • Потужність: з запасом для живлення модуля та підключених пристроїв
• Дроти для підключення вхідного живлення відповідного перерізу
• USB-кабелі (Type-A та/або Type-C), що підтримують необхідні протоколи

Рекомендовані

• Радіатор та термопровідна прокладка/паста для охолодження при високих потужностях
• Корпус для модуля
• Інструменти для пайки/з'єднання дротів
• Мультиметр, USB-тестер для перевірки напруги та протоколів

3. Кроки підключення модуля

flowchart TD
    A[Підготовка] --> B[Ідентифікація входів]
    B --> C[Підключення вхідного живлення]
    C --> D[Перевірка перед увімкненням]
    D --> E[Увімкнення живлення]
    E --> F[Підключення пристроїв]
    F --> G[Перевірка роботи]

    style A fill:#bbf,stroke:#333
    style C fill:#f96,stroke:#333
    style D fill:#ff9,stroke:#333
    style G fill:#9f9,stroke:#333


Крок 1: Підготовка джерела живлення

Переконайтесь, що ваше джерело живлення постійного струму вимкнене. Джерело повинно видавати напругу вищу за ту, яку ви плануєте отримати на виході.

Крок 2: Ідентифікація входів

На платі є два дроти або контактні площадки для підключення вхідного живлення:

• Червоний дріт або позначка "VIN+", "+" — плюс живлення
• Чорний дріт або позначка "VIN-", "-" — мінус живлення

Крок 3: Підключення вхідного живлення

1. Надійно підключіть (припаяйте або використайте відповідні клеми/роз'єми) дроти від вашого джерела живлення до вхідних контактів модуля.
2. Суворо дотримуйтесь полярності: плюсовий вихід джерела живлення до "VIN+" (червоний дріт), мінусовий вихід джерела до "VIN-" (чорний дріт).
3. Якщо з'єднання відкриті, надійно їх ізолюйте, щоб уникнути короткого замикання.

Крок 4: Встановлення системи охолодження (для високих потужностей)

1. Для роботи з навантаженням більше 50Вт підготуйте радіатор відповідного розміру.

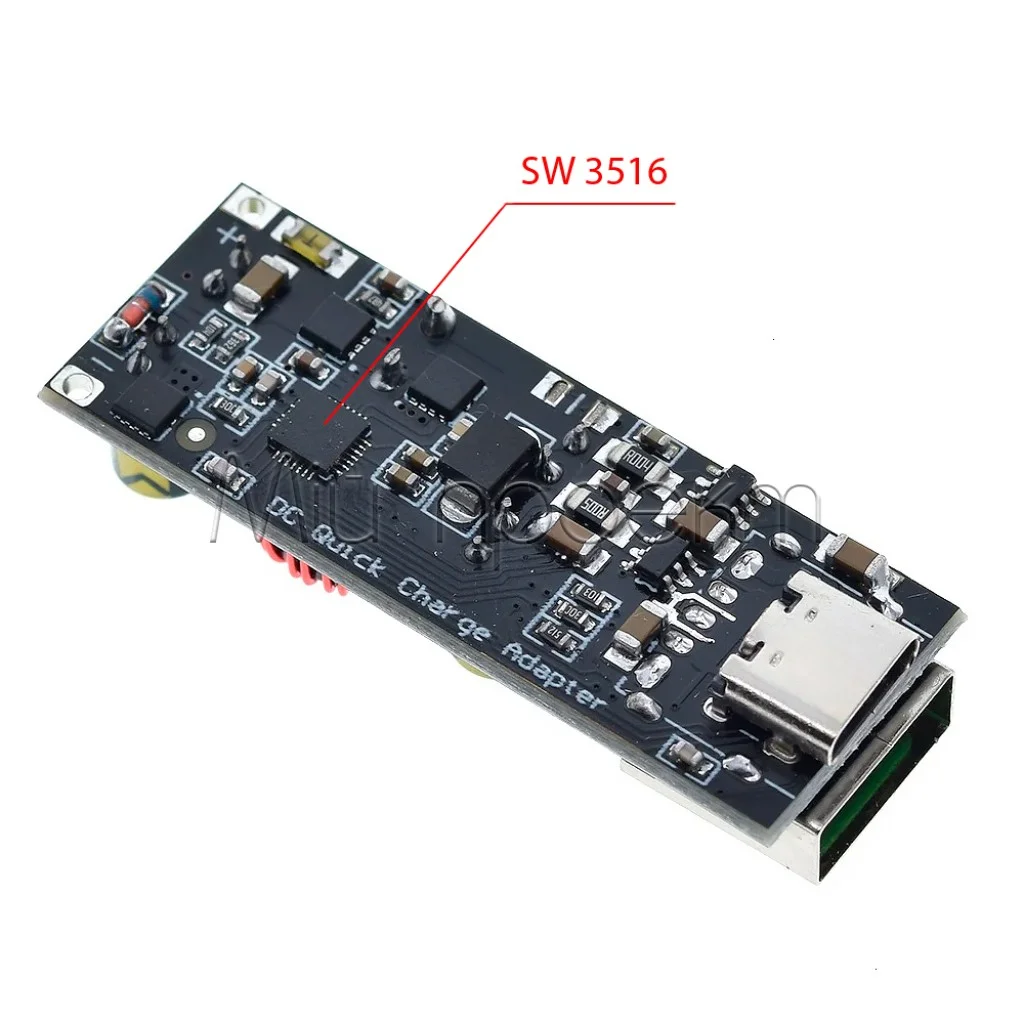

2. Нанесіть тонкий шар термопасти або використайте термопрокладку між основними компонентами модуля (особливо на чіп SW3516/SW3518 та дросель) та радіатором.
3. Прикріпіть радіатор, забезпечивши хороший тепловий контакт.

Крок 5: Перевірка перед увімкненням

Ще раз перевірте правильність підключення та полярність.

Крок 6: Увімкнення живлення

Увімкніть ваше джерело живлення. На платі модуля повинен засвітитися індикаторний світлодіод (зазвичай червоний в режимі очікування).

Крок 7: Підключення пристроїв

Тепер можна підключати ваші гаджети до портів USB-A або USB-C за допомогою відповідних кабелів.

Крок 8: Перевірка роботи

1. Підключіть смартфон або інший пристрій, що підтримує один із протоколів швидкої зарядки (QC, PD тощо).
2. Перевірте, чи активувався режим швидкої зарядки (зазвичай відображається на екрані пристрою).
3. За допомогою USB-тестера можна точно побачити, яка напруга, струм та протокол використовуються в даний момент.

4. Підтримувані протоколи та режими

Модуль підтримує широкий спектр протоколів швидкої зарядки, що робить його універсальним рішенням для різних пристроїв:

graph TD
    A[SW3516/SW3518 Модуль] --> B[USB-PD]
    A --> C[Quick Charge]
    A --> D[Samsung AFC]
    A --> E[Apple 2.4A]
    A --> F[Huawei FCP/SCP]

    B --> B1[5В]
    B --> B2[9В]
    B --> B3[12В]
    B --> B4[15В]
    B --> B5[20В]

    C --> C1[5В]
    C --> C2[9В]
    C --> C3[12В]

    D --> D1[5В]
    D --> D2[9В]

    E --> E1[5В/2.4А]

    F --> F1[5В]
    F --> F2[9В]

    style A fill:#bbf,stroke:#333
    style B fill:#f96,stroke:#333
    style C fill:#f96,stroke:#333
    style D fill:#f96,stroke:#333
    style E fill:#f96,stroke:#333
    style F fill:#f96,stroke:#333


5. Ідеї використання

Потужний автомобільний зарядний пристрій

Підключивши модуль до бортової мережі автомобіля (12В або 24В), можна отримати дуже потужний зарядний пристрій, здатний швидко заряджати сучасні смартфони і навіть ноутбуки, що підтримують зарядку через USB-C PD (до 100Вт).

Оновлення старих блоків живлення

Якщо у вас є старий блок живлення від ноутбука або інше джерело постійного струму з відповідною напругою (наприклад, 19-24В), можна за допомогою цього модуля додати йому сучасні порти швидкої зарядки USB-A та USB-C.

Живлення від альтернативних джерел

Можна використовувати з акумуляторними збірками (Li-ion, LiFePO4, свинцево-кислотними) або сонячними панелями (через стабілізуючий контролер), якщо їх напруга знаходиться в допустимому діапазоні (6-35В) і вища за необхідну вихідну.

Лабораторне використання/тестування

Зручно використовувати з лабораторним блоком живлення для тестування різних пристроїв на підтримку протоколів швидкої зарядки.

DIY проекти

Інтеграція в саморобні пристрої, де потрібне потужне USB-живлення з підтримкою сучасних стандартів.

6. Усунення проблем

7. Порівняння з іншими рішеннями
