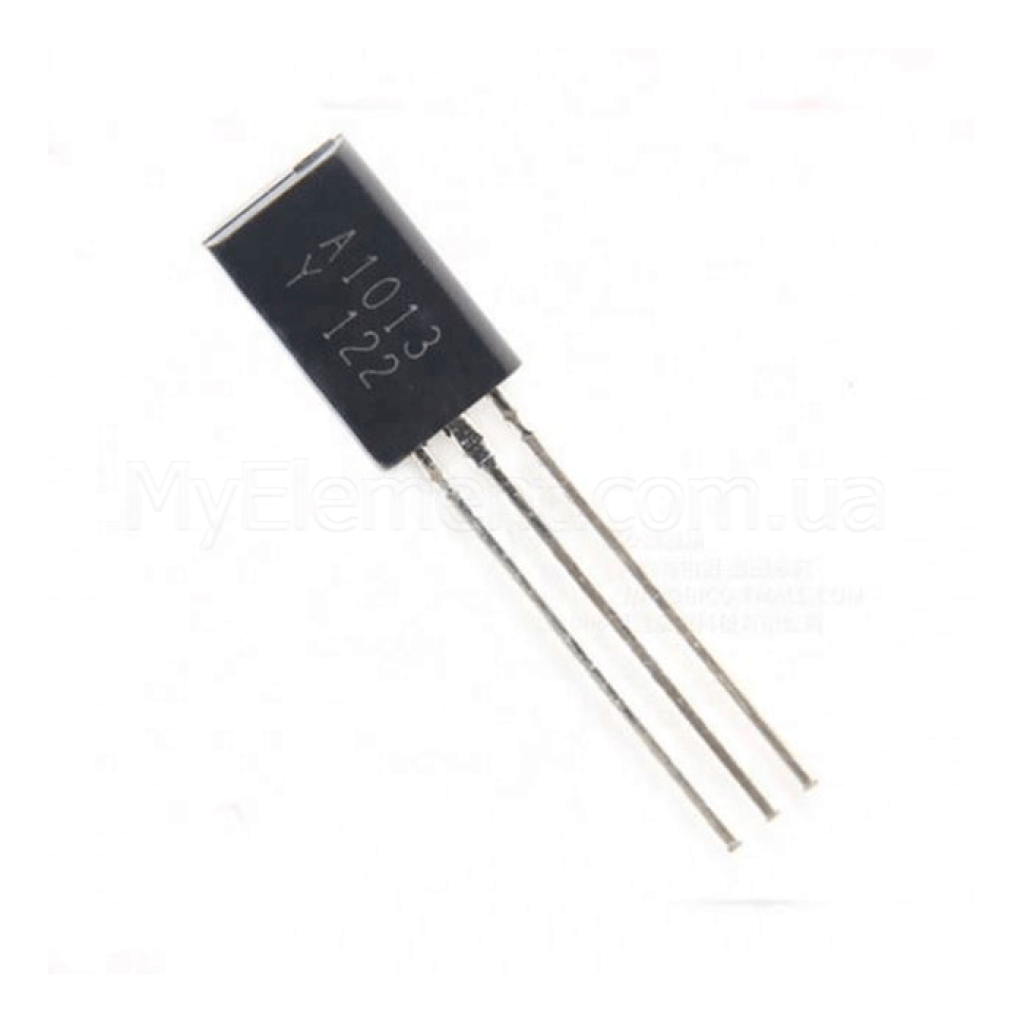

Транзистор A1013 NPN биполярный (1A 160V) корпус ТО-92L

Есть в наличии

Код товара: 5532

4.00 грн

Нашли дешевле?

Максимальное напряжение:160 V

Максимальный ток:1 А

Полярность:NPN

Тип корпуса:TO-92L

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Транзистор A1013 NPN биполярный (1A 160V) корпус ТО-92L

Код товара: 5532

4.00 грн

Описание

Транзистор A1013 (KSA1013) PNP TO‑92 (Case 135AP/135AM)

PNP эпитаксиальный кремниевый биполярный транзистор для выходных каскадов звукового тракта и вертикальной развертки цветных ТВ, рассчитанный на высокое напряжение и ток.

Основные преимущества

Высокое напряжение

Минимальное напряжение коллектор‑эмиттер VCEO = −160 В обеспечивает работу в высоковольтных узлах.

Ток до −1 А

Непрерывный коллекторный ток IC = −1 А подходит для нагруженных выходных каскадов.

Широкий диапазон hFE

Коэффициент передачи тока 60–320 с группами отбора R/O/Y для согласования усиления.

Хорошая частотная характеристика

Типичная граничная частота f_T ≈ 50 МГц и малая выходная емкость Cob до 35 пФ способствуют стабильной работе.

Ключевые характеристики

Полярность / тип	PNP, эпитаксиальный кремниевый
VCEO (мин.)	−160 В
VCBO (макс.)	−160 В
VEBO (макс.)	−6 В
IC (макс.)	−1 А
IB (макс.)	−0.5 А
Рассеиваемая мощность P_D	0.9 Вт (при TA = 25°C)
Коэффициент hFE	60–320 (VCE = −5 В, IC = −200 мА)
VCE(sat) (макс.)	−1.5 В (IC = −0.5 А, IB = −50 мА)
VBE(on)	−0.45…−0.75 В (VCE = −5 В, IC = −5 мА)
f_T	тип. 50 МГц (мин. 15 МГц)
Cob (макс.)	35 пФ (VCB = −10 В, f = 1 МГц)
Тепловое сопротивление RθJA	≈ 139 °C/Вт (на PCB, см. примечания даташита)
Диапазон температур	Хранение: −55…+150°C; T_J = 150°C
Корпус	TO‑92‑3, Case 135AP / 135AM
Разводка выводов	1 — Эмиттер; 2 — Коллектор; 3 — База
Маркировка на корпусе	A1013 (код устройства)

Детальные технические параметры

Абсолютные максимальные значения: VCBO = −160 В; VCEO = −160 В; VEBO = −6 В; IC = −1 А; IB = −0.5 А; T_J = 150°C; T_STG = −55…+150°C.
Рассеиваемая мощность: P_D = 900 мВт при TA = 25°C; дерейтинг 7.2 мВт/°C; RθJA ≈ 139 °C/Вт (FR‑4, 76×114×1.57 мм, минимальная площадь площадок).
Параметры при TA = 25°C (если не указано иное): hFE = 60…320 при VCE = −5 В, IC = −200 мА; классификации hFE: R (60–120), O (100–200), Y (160–320).
Насыщение: VCE(sat) ≤ −1.5 В при IC = −500 мА, IB = −50 мА; VBE(sat) типично около −0.2…−0.9 В в зависимости от тока (см. графики).
VBE(on): −0.45…−0.75 В при VCE = −5 В, IC = −5 мА.
Частотные параметры: f_T мин. 15 МГц, тип. 50 МГц при VCE = −5 В, IC = −200 мА; выходная емкость Cob ≤ 35 пФ при VCB = −10 В, f = 1 МГц.
Корпус и выводы: TO‑92‑3 (Case 135AP/135AM); выводы 1‑E, 2‑C, 3‑B; маркировка «A1013 YWW» (год/неделя производства).

Примечание: параметры основаны на документации onsemi для KSA1013. Источник: onsemi Datasheet (PDF).

Основные области применения

Выход звукового тракта цветных телевизоров.
Вертикальная развертка цветных телевизоров.

Совместимые обозначения и альтернативы

Обозначение на корпусе: «A1013». Доступны группы отбора коэффициента hFE: R (60–120), O (100–200), Y (160–320) — электрически одинаковый прибор с разным диапазоном усиления.

Вопросы и ответы (FAQ)

Это NPN или PNP транзистор?

PNP. Согласно даташиту onsemi для KSA1013 транзистор является PNP эпитаксиальным кремниевым типом.

Какая разводка выводов в корпусе TO‑92‑3?

1 — Эмиттер, 2 — Коллектор, 3 — База (см. раздел Marking/Pin Assignment в даташите).

Что означают буквы R/O/Y в маркировке?

Это классификации hFE: R (60–120), O (100–200), Y (160–320); они отличаются только диапазоном усиления пост. тока.
