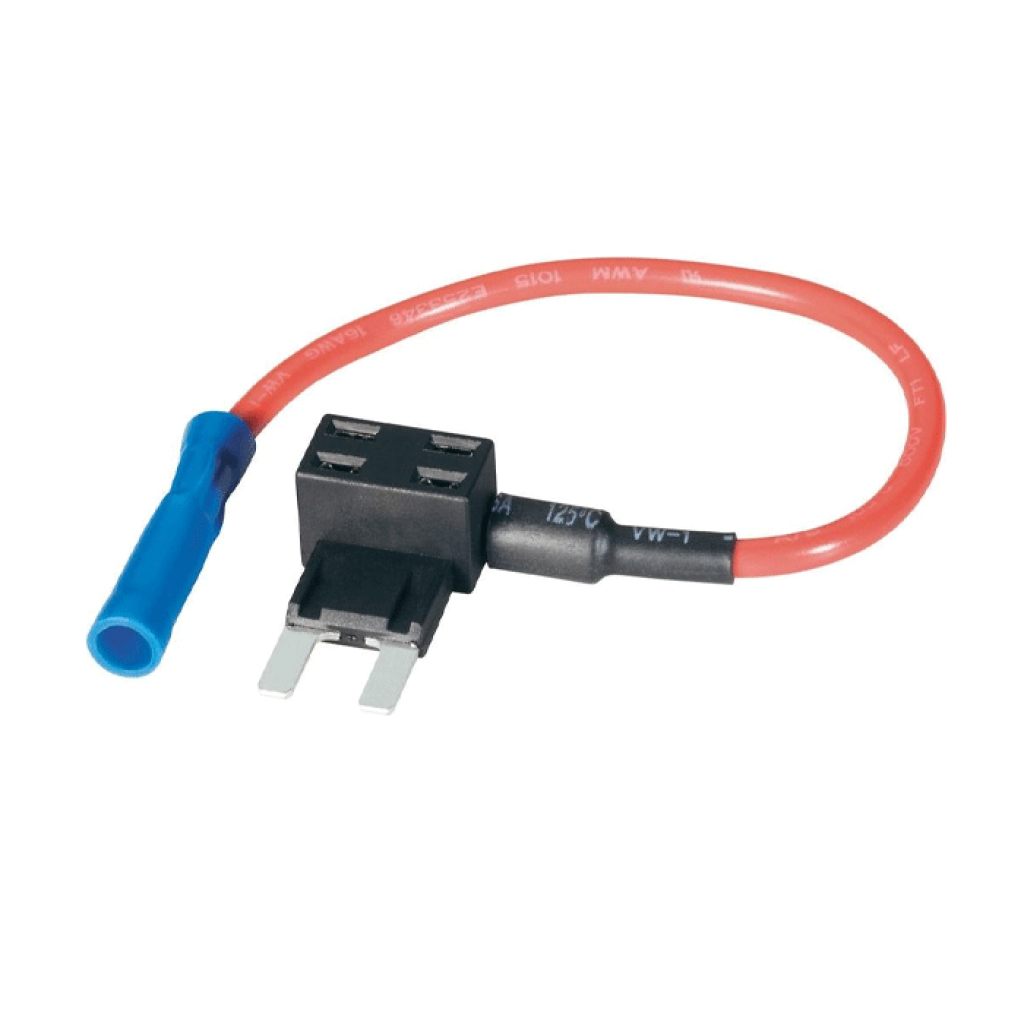

Кратко о разветвителе Mini
Переходник-разветвитель Mini устанавливается в штатное гнездо автомобильного ножевого предохранителя и добавляет отдельную защищённую ветвь для дополнительного оборудования. Штатная цепь и новый потребитель получают отдельные гнёзда для предохранителей, а подключение не требует разрезания штатного провода возле блока.
Ключевые характеристики
- Тип
- автомобильный переходник предохранителя с дополнительной ветвью
- Формат предохранителя
- Mini
- Конфигурация
- два гнезда: для штатной и дополнительной цепи
- Рабочее напряжение
- 12 В DC
- Длина провода
- примерно 10 см
- Диапазон рабочей температуры
- −40…+85 °C
Подробное описание и особенности

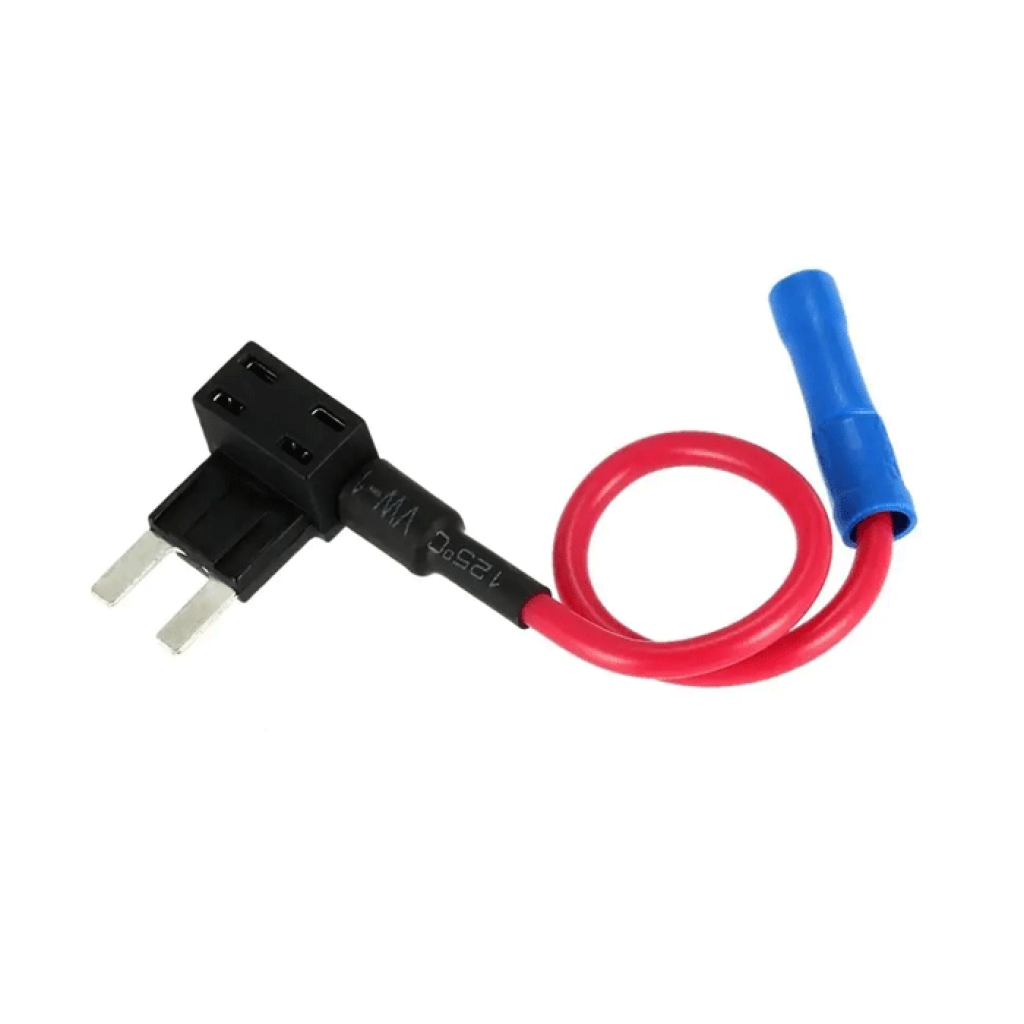

Как работает разветвитель
Переходник занимает одно гнездо в автомобильном блоке и формирует две защищённые ветви: штатная цепь продолжает работать через свой предохранитель, а выводной провод питает дополнительный потребитель через отдельный предохранитель. Такая схема удобна для аккуратного подключения небольшого оборудования без врезки в штатный провод.
Совместимость с блоком

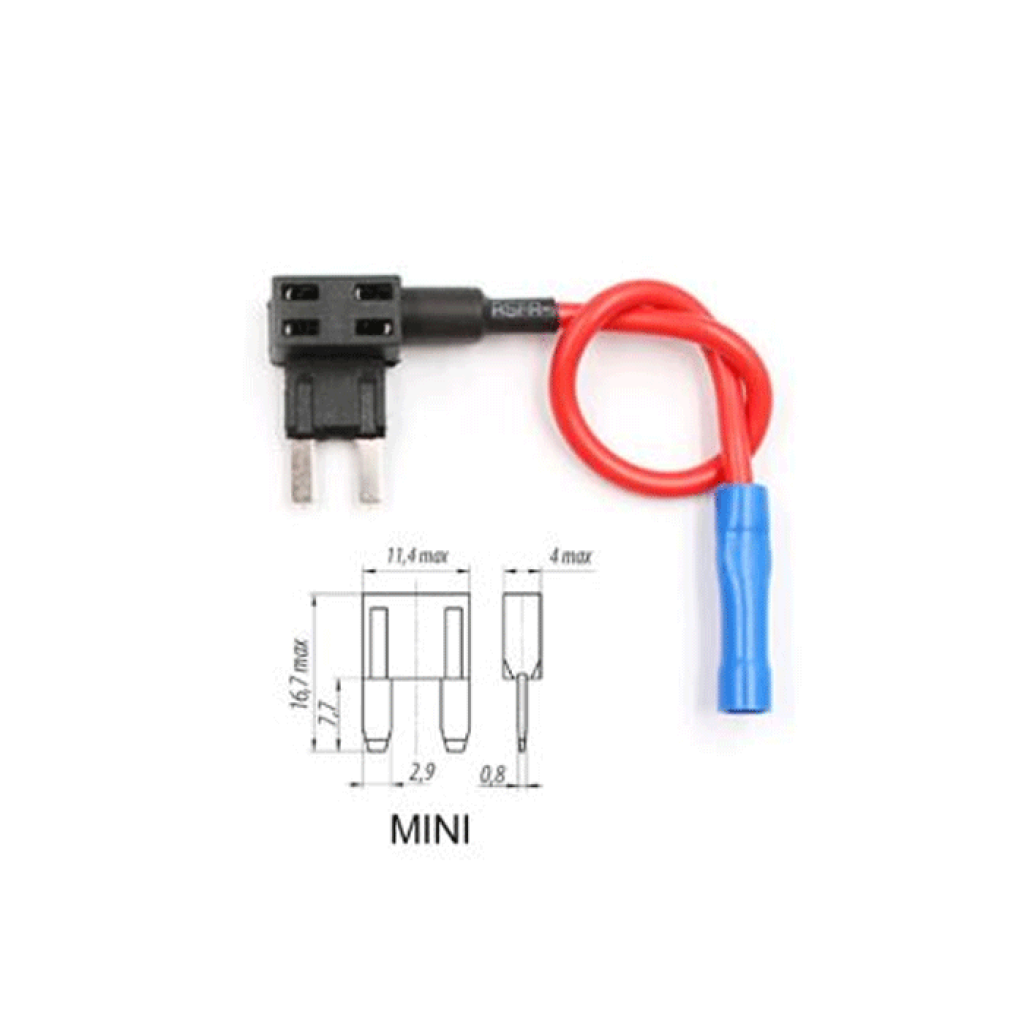

Mini, Low Profile Mini, Micro2, Standard и Maxi — разные типоразмеры. Переходник подходит именно к стандартному гнезду Mini. Кроме формы контактов, проверьте свободное пространство: после монтажа узел становится выше одного предохранителя, а провод должен выходить без перегиба и не мешать крышке блока.
Ток новой ветви
Номинал предохранителя не увеличивает пропускную способность штатной проводки или переходника. Ток дополнительного оборудования необходимо ограничивать по самому слабому элементу в цепи: проводу автомобиля, контактам блока, разветвителю, соединению и кабелю самого потребителя. Для мощной нагрузки требуется отдельная рассчитанная силовая линия.
Подойдёт / не подойдёт
Подойдёт
- для блока с автомобильными ножевыми предохранителями Mini;
- для добавления одной отдельно защищённой ветви питания;
- для видеорегистратора, GPS-трекера, камеры или другого маломощного оборудования после расчёта тока;
- для монтажа, где есть место для двух предохранителей и безопасного вывода провода.
Не подойдёт
- для гнёзд Low Profile Mini, Micro2, Standard, Maxi или другого формата;
- для прямого питания компрессора, инвертора, обогревателя, мощного освещения или аудиоусилителя;
- для цепей подушек безопасности, ABS, управления двигателем, топливной системы и других ответственных систем;
- для блока, в котором переходник не фиксируется плотно или мешает установить крышку.
Примеры применения
Видеорегистратор
Отдельная ветвь от разрешённой вспомогательной цепи позволяет скрыто проложить питание регистратора. Тип цепи — постоянный или управляемый зажиганием — выбирают в соответствии с режимом работы оборудования и схемой автомобиля.
GPS-трекер или телематический модуль
Разветвитель можно использовать для маломощного устройства с собственным правильно подобранным предохранителем, если его напряжение питания совместимо с автомобильной сетью.
Камера или преобразователь питания
Дополнительная защищённая ветвь подходит для камеры или маломощного DC-преобразователя, если потребляемый ток, сечение проводов и способ соединения рассчитаны заранее.
Подключение
Сверьте формат и выберите цепь
Убедитесь, что в автомобиле используется именно Mini. По схеме блока выберите вспомогательную цепь, к которой производитель автомобиля допускает подключение дополнительного оборудования.
Обесточьте место монтажа
Выключите зажигание и выполните процедуру безопасного доступа к блоку, указанную в руководстве автомобиля. Не работайте с оголёнными контактами под напряжением.

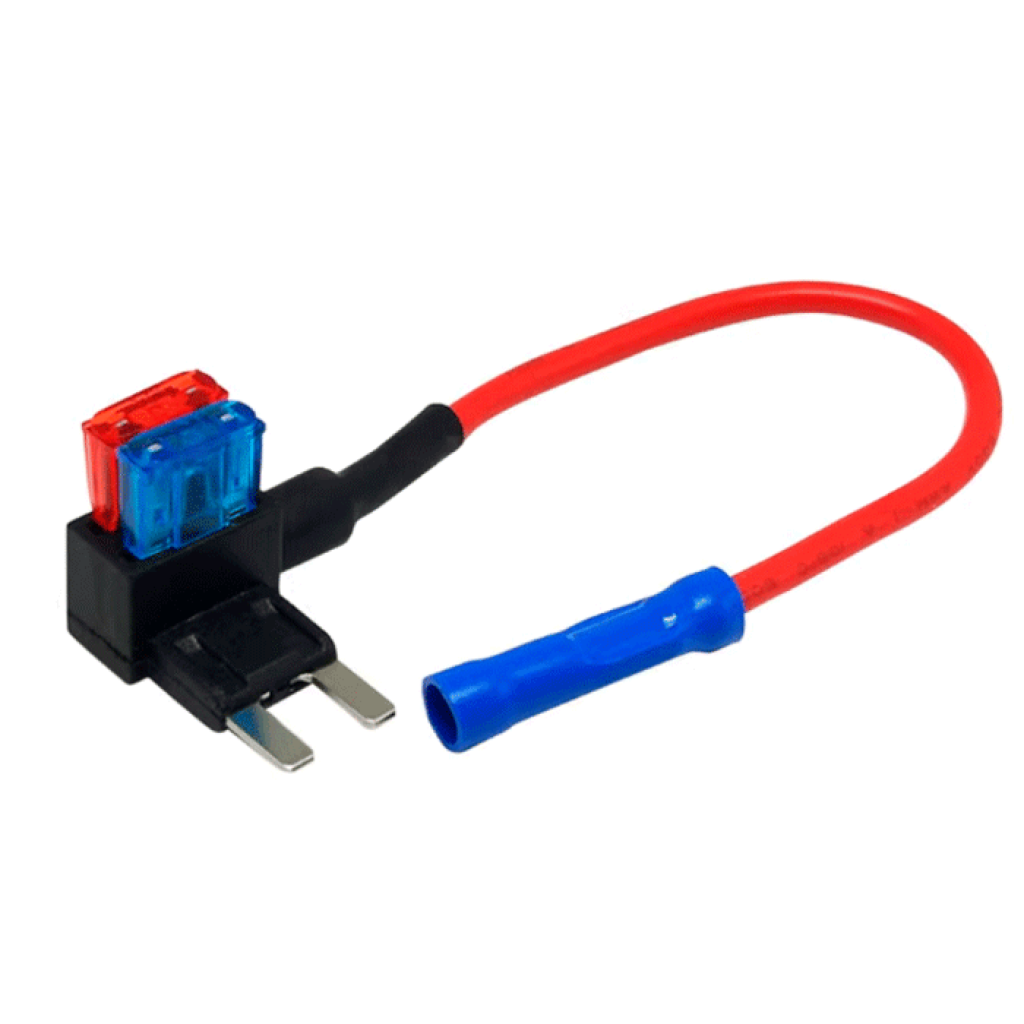

Установите два предохранителя
Сохраните штатный номинал для исходной цепи. Для новой ветви выберите отдельный автомобильный предохранитель Mini с учётом потребления оборудования, проводки и наименьшего допустимого тока всех элементов.
Проверьте ориентацию
Определите питающую сторону гнезда по сервисной схеме или с помощью измерения и установите разветвитель так, чтобы питание поступало на общий вход двух ветвей. Не ориентируйтесь только по направлению выхода провода.
Подключите и протестируйте
Выполните механически прочное изолированное соединение, зафиксируйте провод для защиты от натяжения и острых кромок, а затем отдельно проверьте работу штатной и дополнительной цепи.
Ограничения и безопасность
Не подключайте мощное оборудование напрямую
Компрессор, инвертор, обогреватель или другая большая нагрузка требует отдельной силовой линии с рассчитанным проводом, защитой и, при необходимости, реле. Неправильное подключение может привести к перегреву контактов или проводки.
Не используйте ответственные цепи
Не устанавливайте разветвитель в цепи SRS, ABS, управления двигателем, топливной системы и другие цепи, от которых зависит безопасная работа автомобиля.
Не определяйте ток по предохранителю с наибольшим номиналом
Допустимый ток переходника не подтверждается самим фактом, что предохранитель Mini физически входит в гнездо. Номинал каждой ветви должен защищать её проводку и нагрузку, а не использоваться как способ получить большую мощность.
Проверьте посадку после монтажа
Контакты должны входить без перекоса и люфта. Провод нельзя пережимать крышкой, прокладывать возле острых кромок или оставлять без фиксации в зоне вибрации.
FAQ
Подойдёт ли переходник к Low Profile Mini или Micro2?
Нет. Переходник рассчитан на стандартный формат Mini. Похожие названия не означают одинаковую форму и посадку.
Нужны ли два предохранителя?
Да. Один предохранитель сохраняет защиту штатной цепи, второй защищает добавленную ветвь. Их номиналы определяются отдельно.
Какой номинал установить в дополнительную ветвь?
Номинал выбирают по требованиям подключённого устройства и допустимому току проводки и всех соединений. Штатный предохранитель устанавливают с тем же номиналом, который предусмотрен для исходной цепи.
Почему важна ориентация в гнезде?
Правильная ориентация подаёт питание на общий вход обеих защищённых ветвей. Перед монтажом определите питающий контакт по схеме или с помощью измерения.
Означает ли предохранитель на 40 А, что переходник выдержит 40 А?
Нет. Физическая совместимость предохранителя не подтверждает допустимый ток переходника, контактов или проводки. Для большой нагрузки требуется отдельное рассчитанное подключение.
