Высокоточный таймер чип NE555P корпус DIP8

Страна-производитель: Китай Код товара: 5405
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0

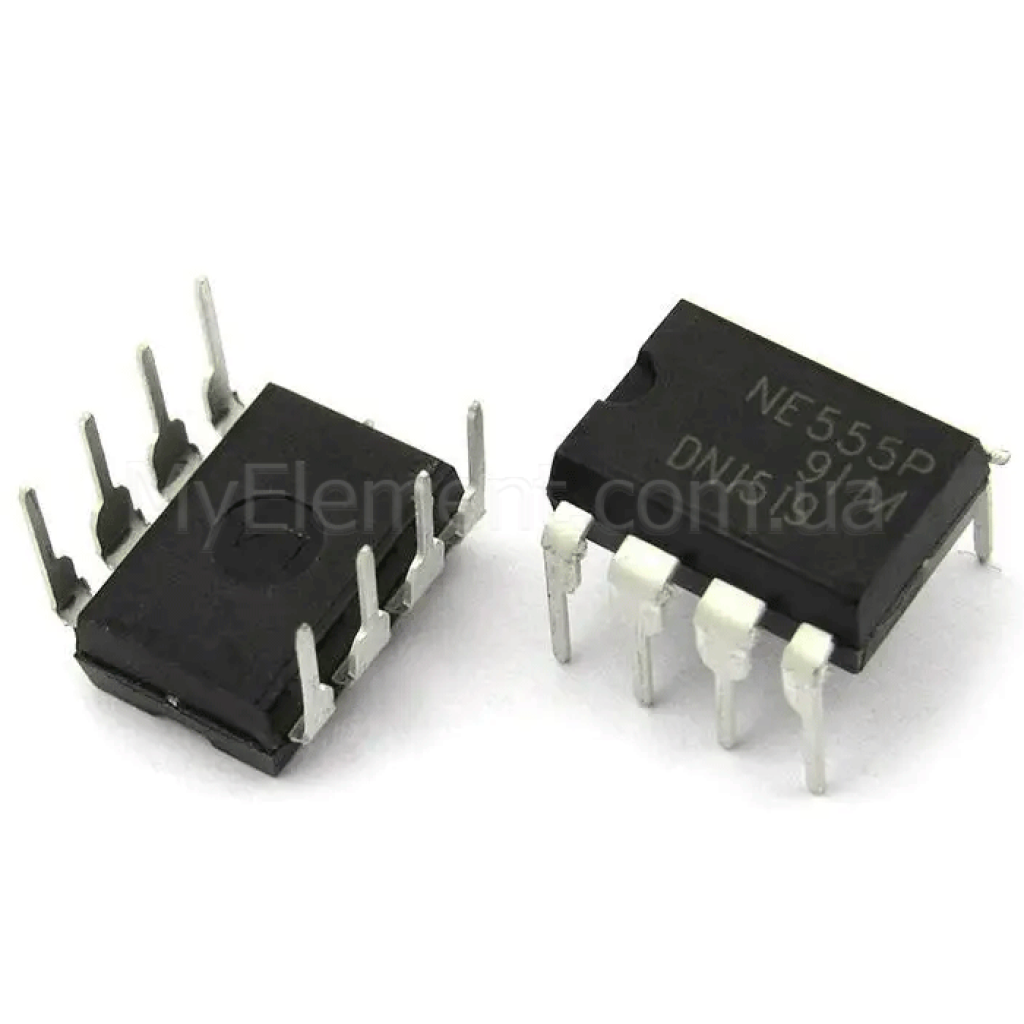

Высокоточный таймер чип NE555P корпус DIP8
Есть в наличии
Код товара: 5405
4.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Входное напряжение:4.5 - 16 В
Выходное напряжение:1.5 - 15 В
Максимальный ток на выходе:200 мА
Потребляемая мощность:500 мВт
Рабочая температура:от -40°C до +85°C
Способ монтажа:DIP
Тип корпуса:DIP8
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Высокоточный таймер чип NE555P корпус DIP8
Код товара: 5405
4.00 грн
Описание

Высокоточный таймер NE555P DIP8

Классический таймер 555 для формирования точных временных интервалов и генерации колебаний в моностабильном и астабильном режимах.

Основные преимущества

Широкий диапазон питания

Работает от 4.5 до 16 В, что упрощает интеграцию с типовыми источниками питания.

Высокая нагрузочная способность

Выход способен как синкать, так и сорсить ток до 200 мА для управления логикой и малыми нагрузками.

Температурная стабильность

Стабильность интервала в моностабильном режиме около 50 ppm/°C; в астабильном — около 150 ppm/°C.

TTL-совместимые уровни

Выходные уровни совместимы с TTL при питании 5 В; настраиваемый рабочий цикл.

Ключевые характеристики

Маркировка:NE555P
Корпус:DIP-8 (PDIP-8, обозначение “P”)
Диапазон напряжения питания (NE555):4.5 – 16 В
Рабочая температура (NE555):0°C … +70°C
Макс. выходной ток:±200 мА (рекомендуемый рабочий диапазон)
Пороги компараторов:TRIG ≈ 1/3 VCC; THRES ≈ 2/3 VCC
VOH при нагрузке:≥12.75 В (VCC=15 В, IOH=−100 мА); ≥2.75 В (VCC=5 В, IOH=−100 мА)
VOL при нагрузке:≤0.25 В (VCC=15 В, IOL=10 мА); ≤0.35 В (VCC=5 В, IOL=5 мА)
Потребляемый ток, без нагрузки:2–5 мА (VCC=5 В, выход высокий); 9–15 мА (VCC=15 В, выход высокий/низкий)
Быстродействие фронтов:tr, tf типично 100–300 нс (CL=15 пФ)
Абс. макс. напряжение питания:18 В

Детальные технические параметры

  • Режимы работы: моностабильный (таймер задержки) и астабильный (генератор).
  • В моностабильном режиме интервал определяется внешними R и C; в астабильном — частота и рабочий цикл задаются двумя резисторами и конденсатором.
  • Вывод CONT позволяет изменять пороги (по умолчанию 1/3 и 2/3 VCC) и подключение конденсатора фильтра.
  • Вывод DISCH обеспечивает быстрое разряжение таймингового конденсатора при низком уровне на выходе.
  • ESD: HBM ±500 В; CDM ±1500 В.
  • Тепловое сопротивление для DIP-8 (PDIP): RθJA ≈ 98.5 °C/Вт.
Примечание: параметры основаны на документации Texas Instruments для NE555P. Источник: Texas Instruments Datasheet (PDF).

Основные области применения

  • Формирователи импульсов и генераторы прямоугольных сигналов.
  • Моностабильные таймеры задержки и последовательные таймеры.
  • ШИМ/PPM-модуляторы, детекторы пропущенных импульсов.
  • Делители частоты и промышленные системы управления.

Совместимые обозначения и альтернативы

Альтернативы той же серии в том же корпусе DIP‑8: NA555P (−40…+105°C), SA555P (−40…+85°C), SE555P (−55…+125°C). Электрически совместимы в пределах спецификаций, проверяйте требуемый температурный диапазон.

Вопросы-ответы (FAQ)

Какое напряжение питания рекомендовано для NE555P?

Рекомендуемый диапазон — 4.5…16 В; спецификации уровней выхода приведены для 5…15 В.

Выдержит ли выход 200 мА без дополнительного транзистора?

Выход может синкать/сорсить до 200 мА, но уровни VOH/VOL зависят от тока; для больших нагрузок или минимальных потерь напряжения используйте буфер/транзистор.

Как получить симметричный меандр в астабильном режиме?

Подбирайте резисторы RA и RB так, чтобы заряд и разряд конденсатора были равными; детализированные формулы приведены в разделе применений даташита.
