Кратко о штекере Jack 3,5 мм TRS

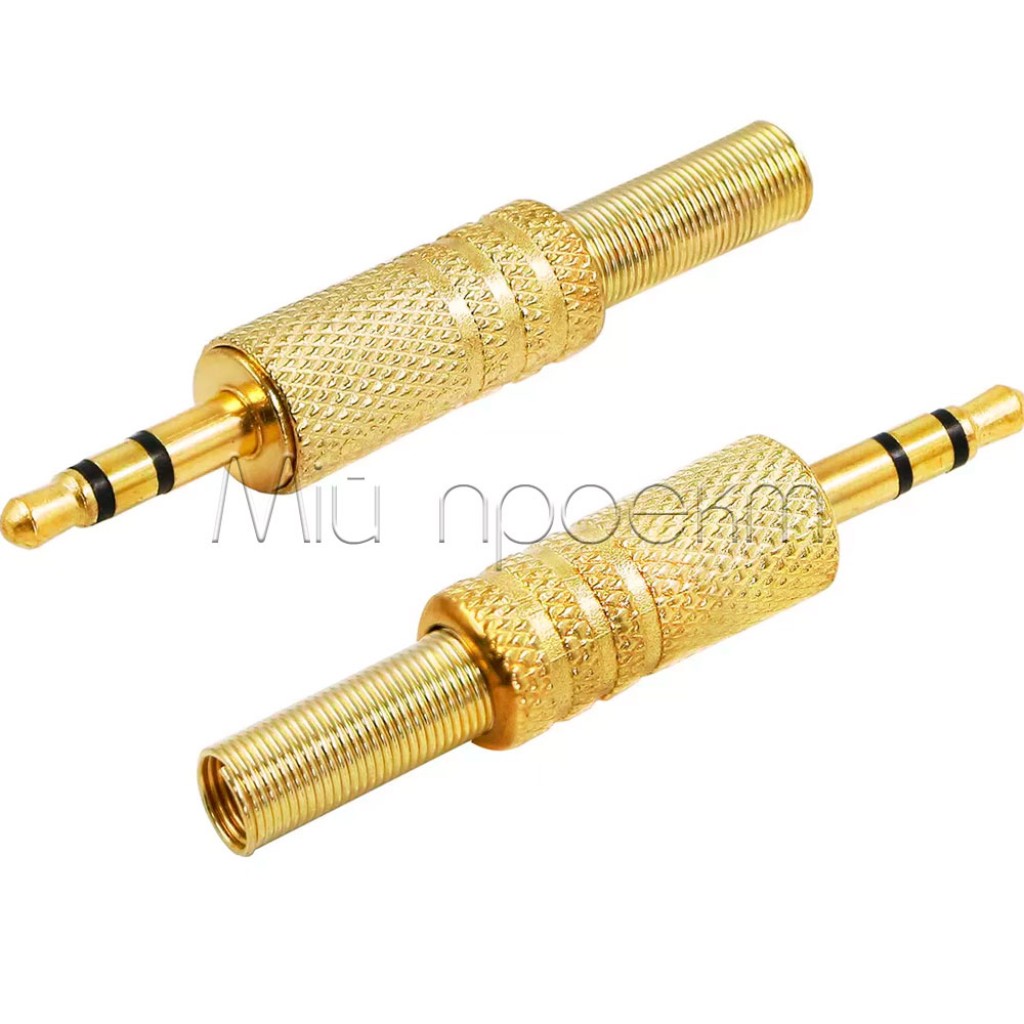

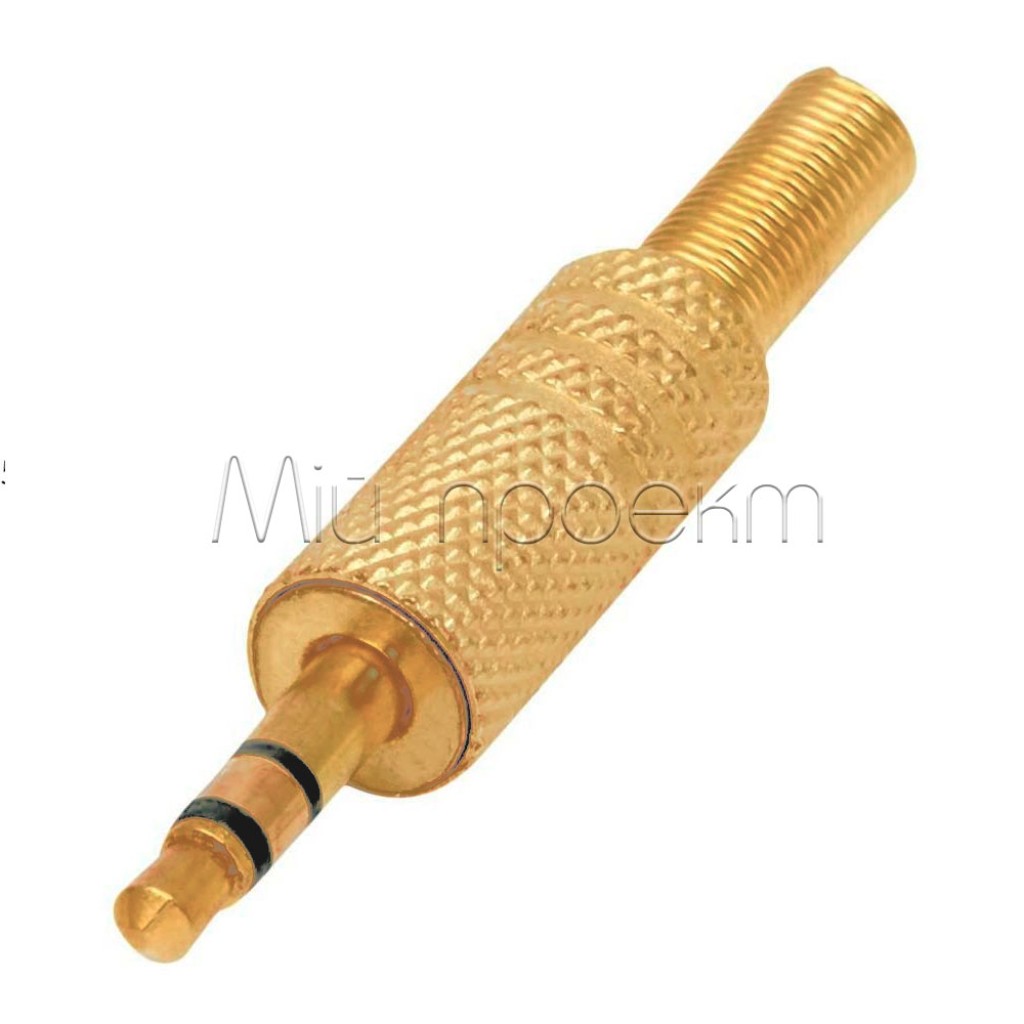

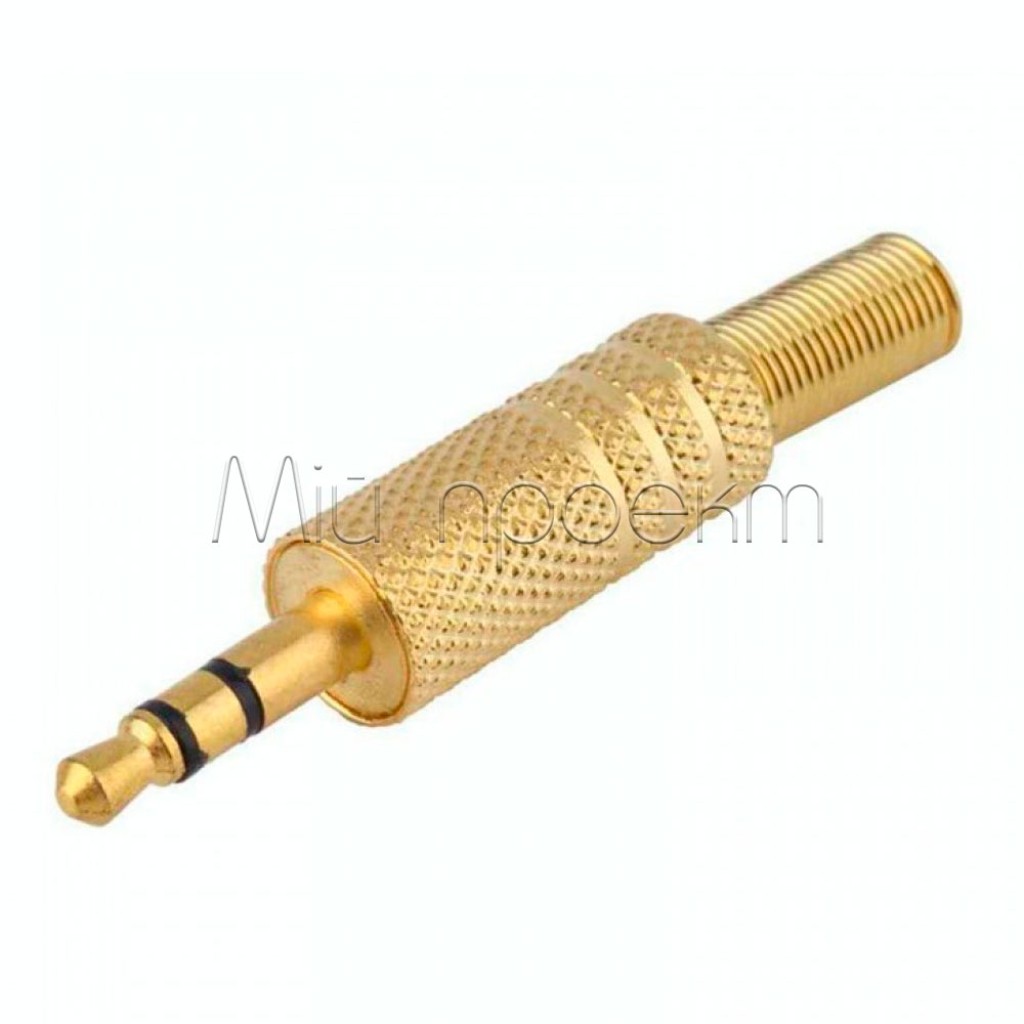

Прямой разборный штекер Jack 3,5 мм с тремя контактами предназначен для монтажа на кабель и передачи стереофонического аудиосигнала. Металлический корпус открывает доступ к контактам во время пайки и закрывает место соединения после сборки.
Ключевые характеристики
- Тип разъёма
- штекер audio jack 3,5 мм
- Формат
- стерео, 3 контакта (TRS)
- Исполнение
- прямое
- Корпус
- металлический, разборный
- Цвет
- золотистый

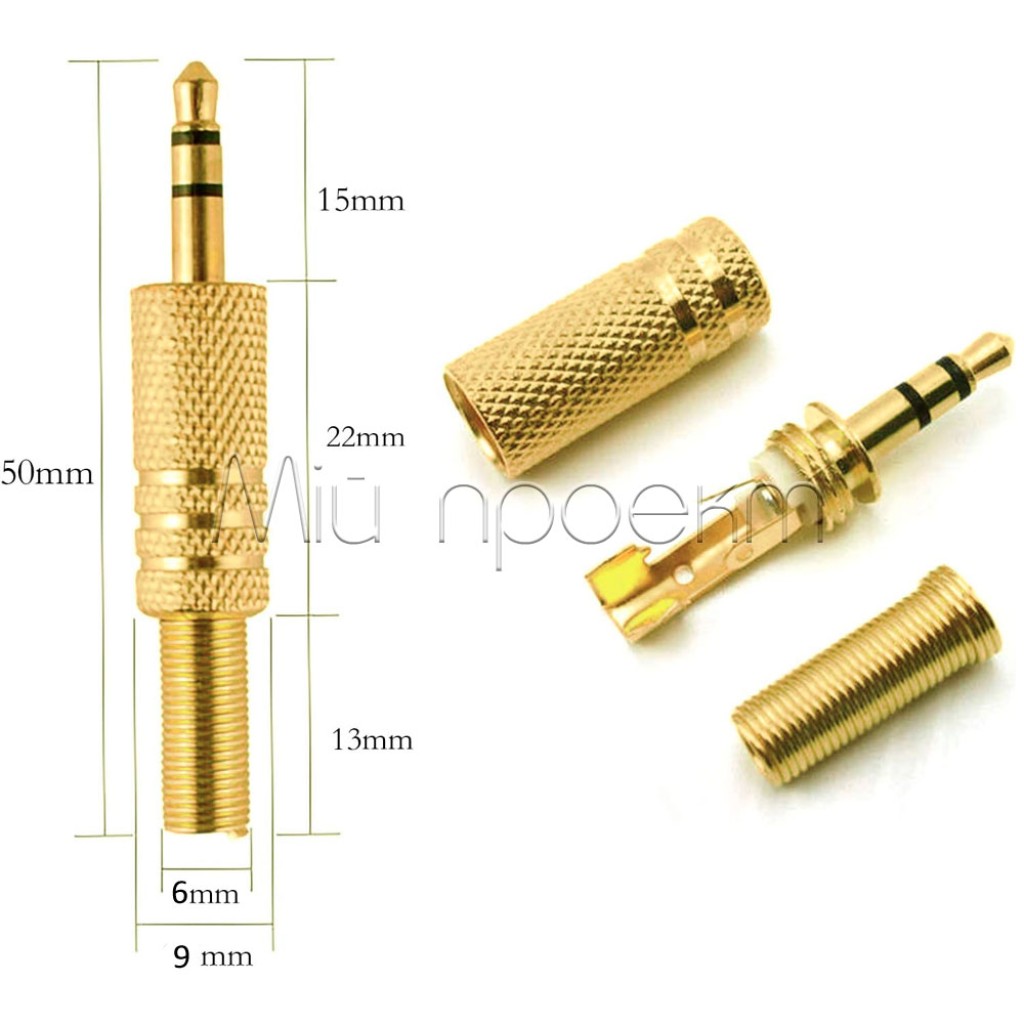

- Общая длина
- 50 мм
- Диаметр корпуса
- 9 мм
- Вставная часть
- 15 × 3,5 мм
- Монтаж
- на кабель, с пайкой
Подробное описание и особенности
Три контактные зоны
Штекер имеет три проводящие зоны — Tip, Ring и Sleeve. В обычном стереокабеле они используются для двух аудиоканалов и общего контакта, но перед пайкой необходимо сверить распиновку подключаемого устройства.
Диаметр 3,5 мм не определяет полную совместимость: гнёзда такого размера могут иметь разное количество контактов и различное назначение линий. Этот штекер рассчитан на три электрических контакта и не добавляет отдельную линию микрофона или кнопок управления.

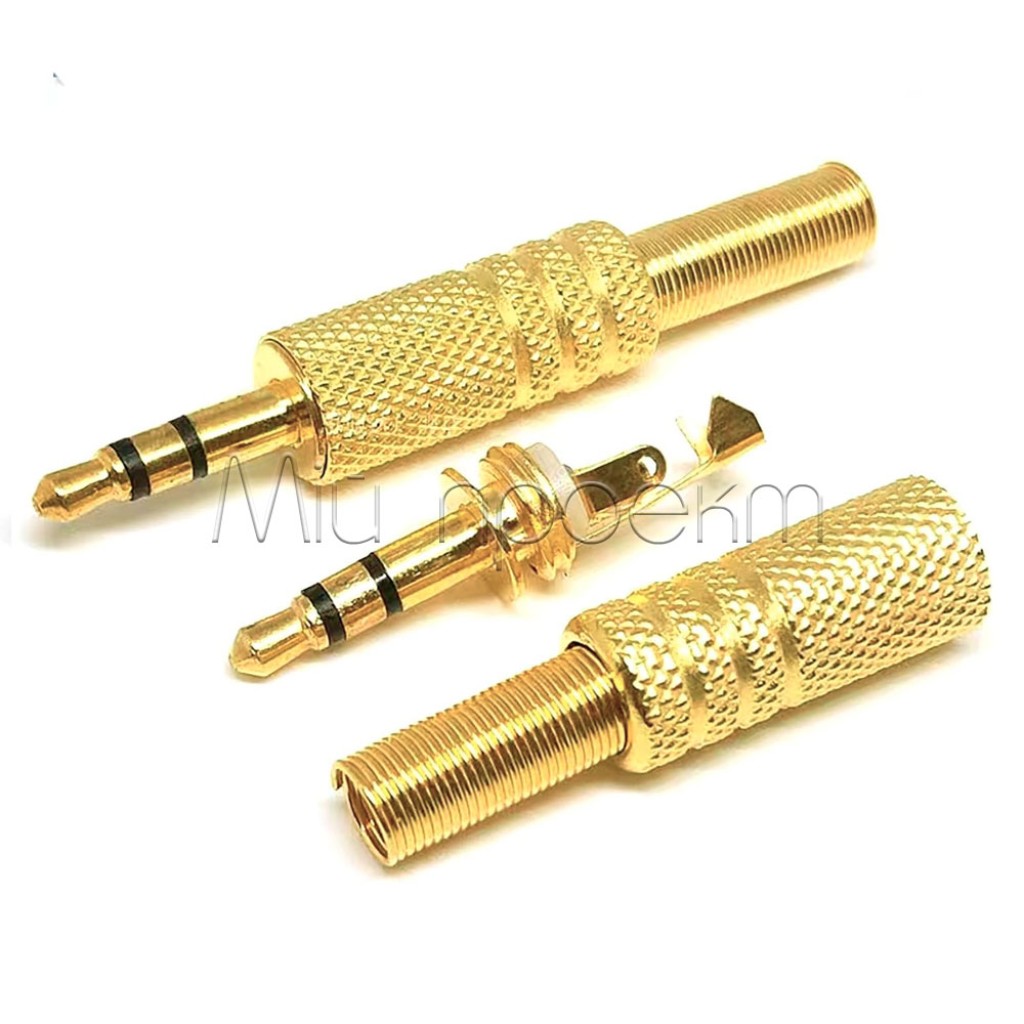

Разборный металлический корпус
Разборная конструкция подходит для замены повреждённого штекера или сборки кабеля нужной длины. Прямое исполнение удобно там, где кабель выходит вдоль оси разъёма; для тесного пространства возле гнезда практичнее может быть угловой вариант.
Корпус диаметром 9 мм следует учитывать для устройств с утопленным гнездом, толстым чехлом или узким отверстием в панели. Вставная часть имеет длину 15 мм и диаметр 3,5 мм.
Подойдёт / не подойдёт
Подойдёт
- для сборки или ремонта стереокабеля с трёхконтактным штекером 3,5 мм;
- для DIY-аудиоустройств и тестовых кабелей с тремя отдельными контактами;
- когда требуются прямое исполнение, разборный металлический корпус и монтаж пайкой.
Не подойдёт
- для гарнитуры, которой требуется отдельный контакт микрофона или кнопок управления;
- вместо четырёхконтактного TRRS, если устройству необходимы четыре электрические линии;
- для монтажа без пайки или когда вокруг гнезда нет места для корпуса диаметром 9 мм;
- в качестве готового кабеля: к штекеру необходимо отдельно присоединить кабель.
Примеры применения
Ремонт стереокабеля
Штекером можно заменить повреждённый трёхконтактный разъём 3,5 мм, если кабель и устройство используют совместимую распиновку Tip, Ring и Sleeve.
Самодельный аудиокабель
Разборный корпус удобен для сборки кабеля нужной длины между совместимыми аудиоустройствами или для вывода стереосигнала из DIY-проекта.
Подключение
Проверьте формат и габариты
Сверьте количество контактов, назначение Tip, Ring и Sleeve и убедитесь, что корпус диаметром 9 мм не помешает полностью вставить штекер.
Подготовьте корпус и кабель
Разберите корпус и перед пайкой наденьте на кабель детали, которые после монтажа будут закрывать контакты.
Определите контакты
Прозвоните каждый внутренний лепесток до соответствующей внешней зоны. Не определяйте назначение контактов только по форме лепестков или цвету жил кабеля.
Припаяйте жилы
Соедините жилы по схеме устройства, не допуская перемычек между контактами. Для монтажа можно использовать паяльную станцию T12.
Проверьте перед включением
После сборки проверьте непрерывность каждой цепи и отсутствие короткого замыкания между Tip, Ring и Sleeve.
Ограничения и безопасность
Паяйте только отсоединённый кабель
Не выполняйте пайку, когда кабель подключён к аудиоустройству. Перед первым включением проверьте отсутствие замыканий между контактами.
Защитите место соединения
Не передавайте натяжение кабеля непосредственно на припаянные жилы. Изолируйте оголённые участки и соберите корпус так, чтобы его металлические части не замыкали контакты.
Не используйте как силовой разъём
Допустимые напряжение и ток не указаны. Штекер предназначен для аудиосигнала, поэтому его не следует использовать для силовых или сильноточных подключений без подтверждённых электрических параметров.
Учитывайте исполнение поверхности
Штекер имеет золотистый цвет. Цвет не определяет материал или толщину покрытия, поэтому не следует рассчитывать на свойства подтверждённого золотого покрытия.
FAQ
Подходит ли штекер для гарнитуры с микрофоном?
Нет, если гарнитуре требуется отдельный микрофонный контакт. Этот штекер имеет три контакта; для стереозвука вместе с микрофоном необходимы совместимый четырёхконтактный разъём и правильная схема устройства.
Как определить, куда припаивать жилы?
Прозвоните внутренние лепестки до внешних зон Tip, Ring и Sleeve, а затем сверьте их назначение со схемой устройства. Цвета жил сами по себе не гарантируют правильного подключения.
Поместится ли штекер в утопленное гнездо?
Сравните доступное отверстие с диаметром корпуса 9 мм и убедитесь, что вставная часть длиной 15 мм входит без упора корпуса в панель или чехол.
