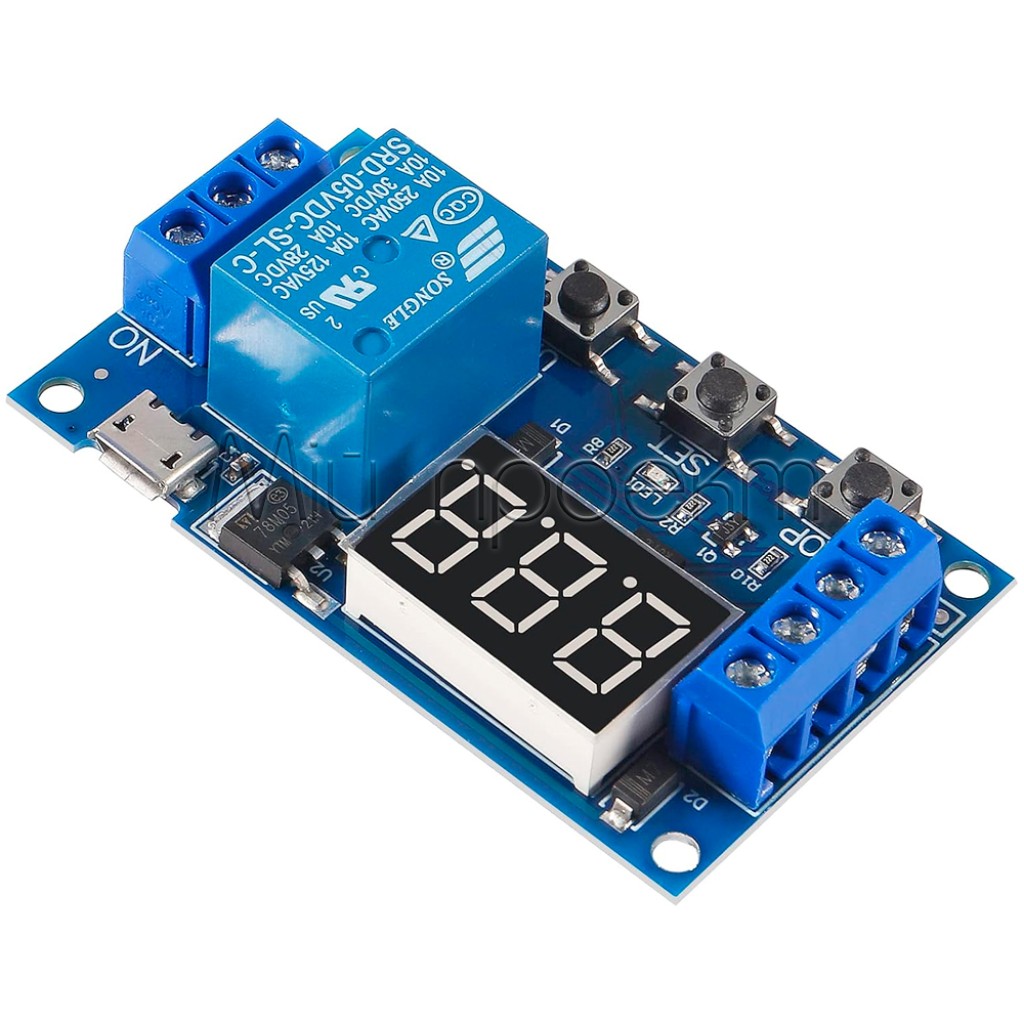

Кратко о XY-J02
XY-J02 — программируемый модуль реле времени для задержанного, импульсного или циклического управления электрической нагрузкой. Таймер работает в диапазоне от 0,1 с до 999 мин, запускается внешним сигналом 3–24 В DC или автоматически после подачи питания в режиме P3.2.
Ключевые характеристики
- Модель
- XY-J02
- Питание через клеммы
- 6–30 В DC
- Питание через разъём
- 5 В DC, Micro-USB-B
- Вход триггера
- 3–24 В DC[1]
- Диапазон времени
- 0,1 с–999 мин
- Количество циклов
- 1–999 или непрерывное повторение
- Контакты реле
- NO, COM, NC
- Предельная коммутационная нагрузка
- до 5 А при 220 В AC или до 5 А при 30 В DC
- Управление
- LED-дисплей, кнопки STOP, SET, UP, DOWN

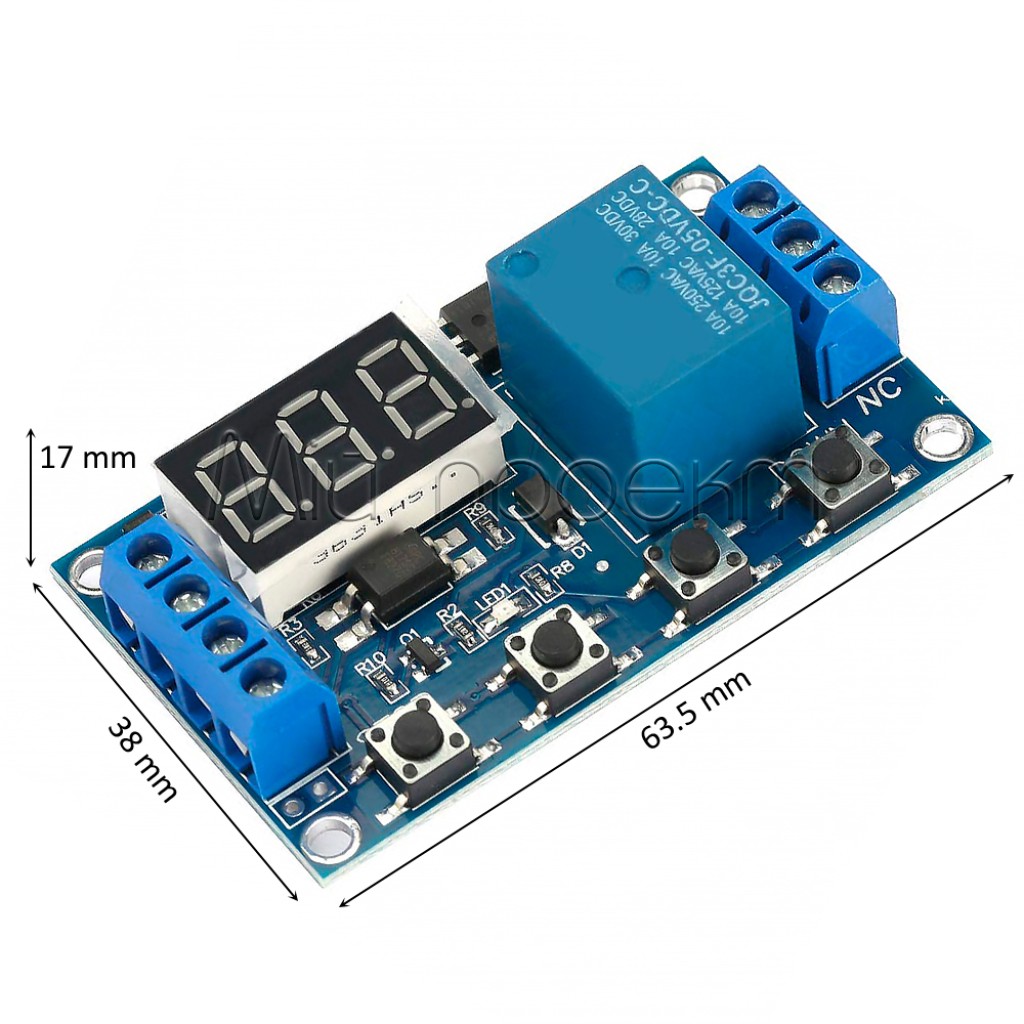

- Размеры
- 63,5 × 38 × 17 мм
Подробное описание и особенности
Как работает таймер
XY-J02 управляет нагрузкой с помощью электромеханического перекидного реле. Параметр OP задаёт время включённого состояния, CL — паузу, а LOP — количество повторений. Значение «---» для LOP включает непрерывный цикл. Выбранный режим определяет, требуется ли внешний триггер, когда начинается отсчёт и как таймер реагирует на повторный сигнал.[1]
Диапазон задаётся положением десятичной точки: 0,1–99,9 с с шагом 0,1 с, 1–999 с с шагом 1 с или 1–999 мин с шагом 1 мин. Поэтому минимальный шаг 0,1 с доступен в секундном поддиапазоне, а не на всей шкале до 999 мин.[1]

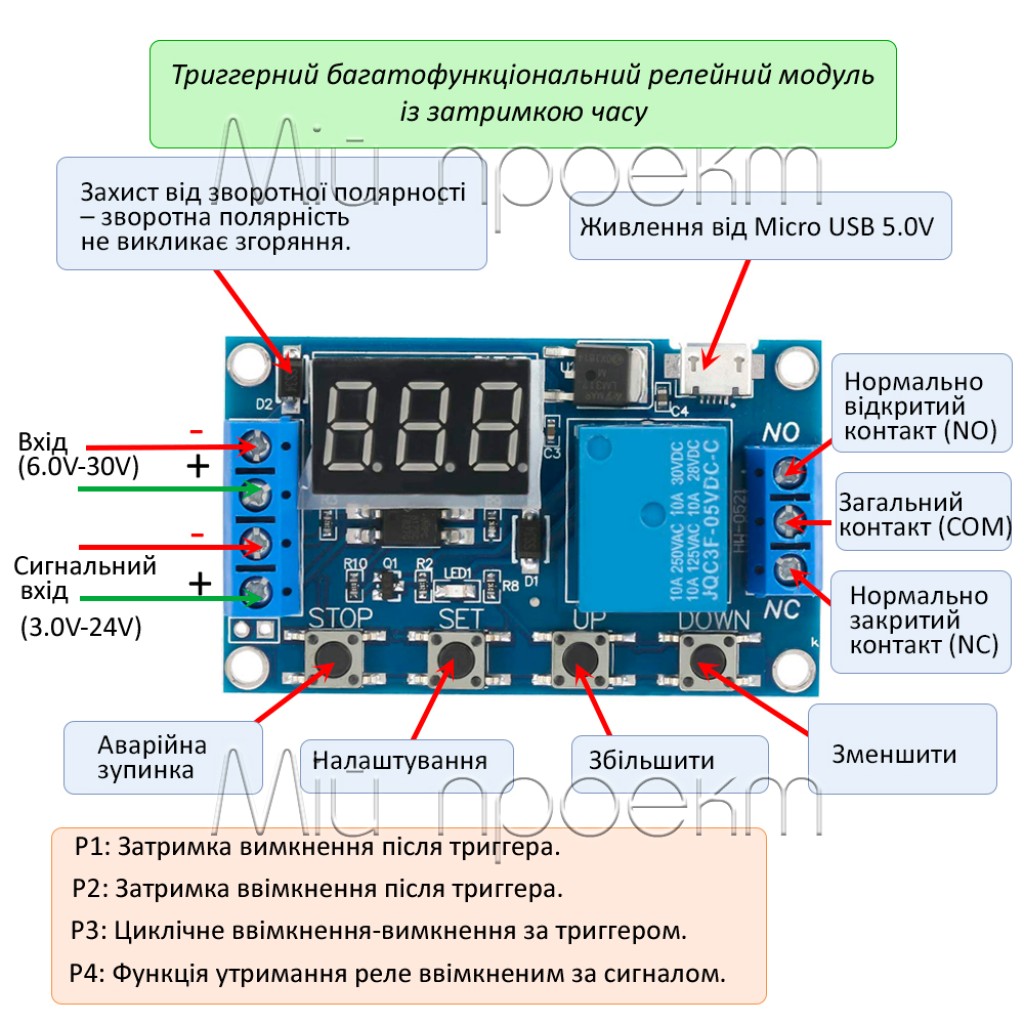

Программы P1.1–P4
| Режим | Поведение |
|---|---|
| P1.1 | После триггера реле включается на время OP; повторный сигнал во время отсчёта игнорируется. |
| P1.2 | После триггера реле включается на время OP; повторный сигнал запускает отсчёт OP сначала. |
| P1.3 | После триггера реле включается на время OP; повторный сигнал выключает реле и останавливает отсчёт. |
| P2 | После триггера таймер выдерживает паузу CL, включает реле на время OP, а затем выключает его. |
| P3.1 | Триггер запускает чередование OP и CL на заданное количество циклов; повторный сигнал останавливает цикл. |
| P3.2 | Чередование OP и CL начинается автоматически после подачи питания; триггер не требуется. |
| P4 | Пока триггер активен, реле остаётся включённым. После исчезновения сигнала реле выключается через время OP. |
Назначение режимов и параметров соответствует инструкции XY-J02.[1]
Питание и коммутация
Питание электроники таймера и цепь нагрузки выполняют разные функции. На вход питания подают 6–30 В DC через клеммы или 5 В DC через Micro-USB-B. Контакты COM, NO и NC работают как управляемый переключатель внешней цепи и сами не формируют выходное напряжение.
Значение 5 А не является гарантированным рабочим током для любой нагрузки. Двигатели, насосы, соленоиды, трансформаторы и импульсные блоки питания могут иметь пусковой ток, в несколько раз превышающий установившийся. Для таких нагрузок необходим запас по току и, при необходимости, внешний контактор или силовое реле.
Подойдёт / не подойдёт
Подойдёт
- для задержанного включения или выключения после внешнего сигнала;
- для формирования импульса заданной длительности;
- для периодического включения вентилятора, освещения, клапана или другой нагрузки;
- для запуска циклов сразу после подачи питания;
- для схем с нормально разомкнутым или нормально замкнутым контактом.
Не подойдёт
- для нагрузок с рабочим или пусковым током выше возможностей реле;
- для прямого питания модуля от сети 220 В;
- для точного календарного расписания по часам и дням недели;
- для открытого монтажа во влажном, запылённом или доступном для прикосновения месте;
- для бесшумной высокочастотной коммутации — электромеханическое реле щёлкает и имеет ограниченный ресурс.
Примеры применения
Режим P4 удерживает реле включённым, пока присутствует сигнал, а после его исчезновения выключает нагрузку через заданное время OP. Это подходит для вентилятора или освещения с задержкой выключения.
Режим P2 выдерживает паузу CL после триггера, затем включает нагрузку на время OP. Такая последовательность полезна, когда второе устройство должно запускаться не сразу.
Режим P3.2 автоматически чередует работу OP и паузу CL после подачи питания. Количество циклов можно ограничить или оставить непрерывным.
Режимы P1 позволяют преобразовать короткий триггер в импульс заданной длительности и выбрать реакцию на повторное срабатывание.

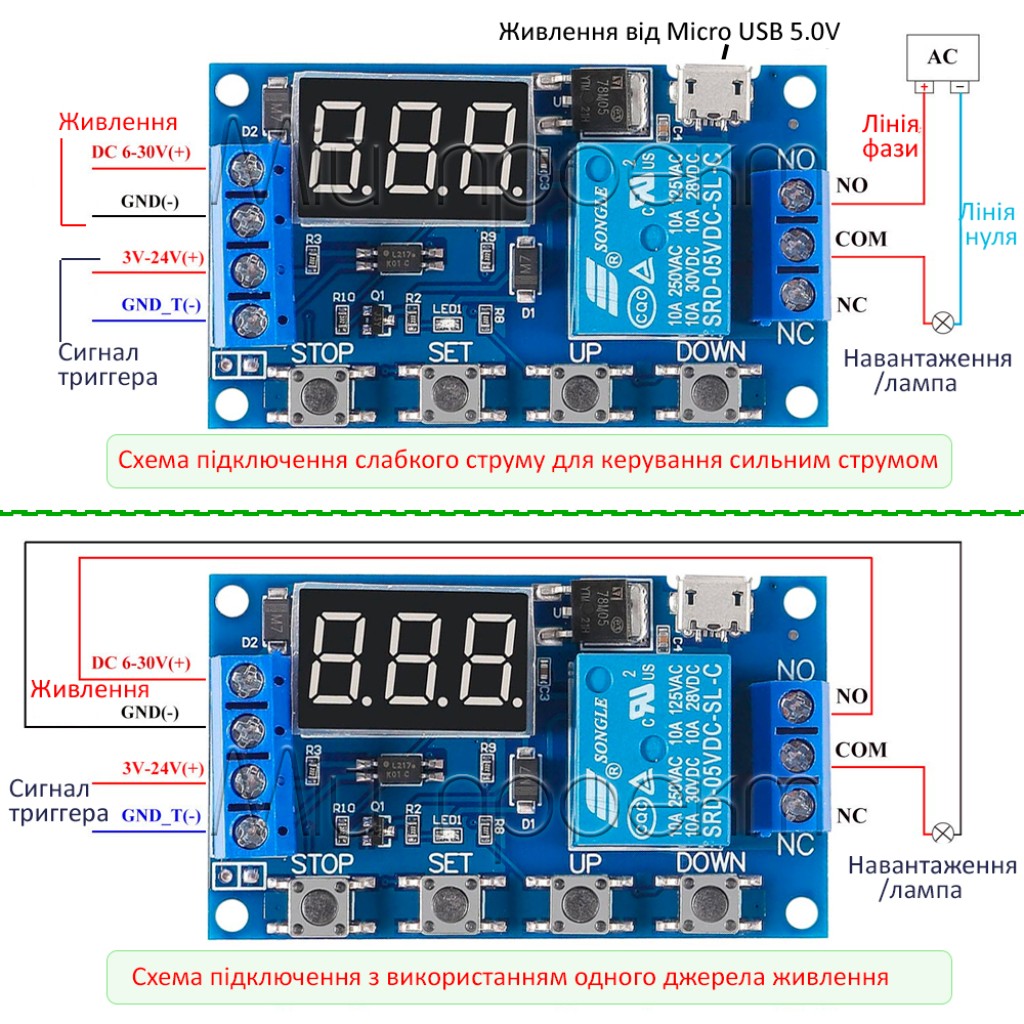

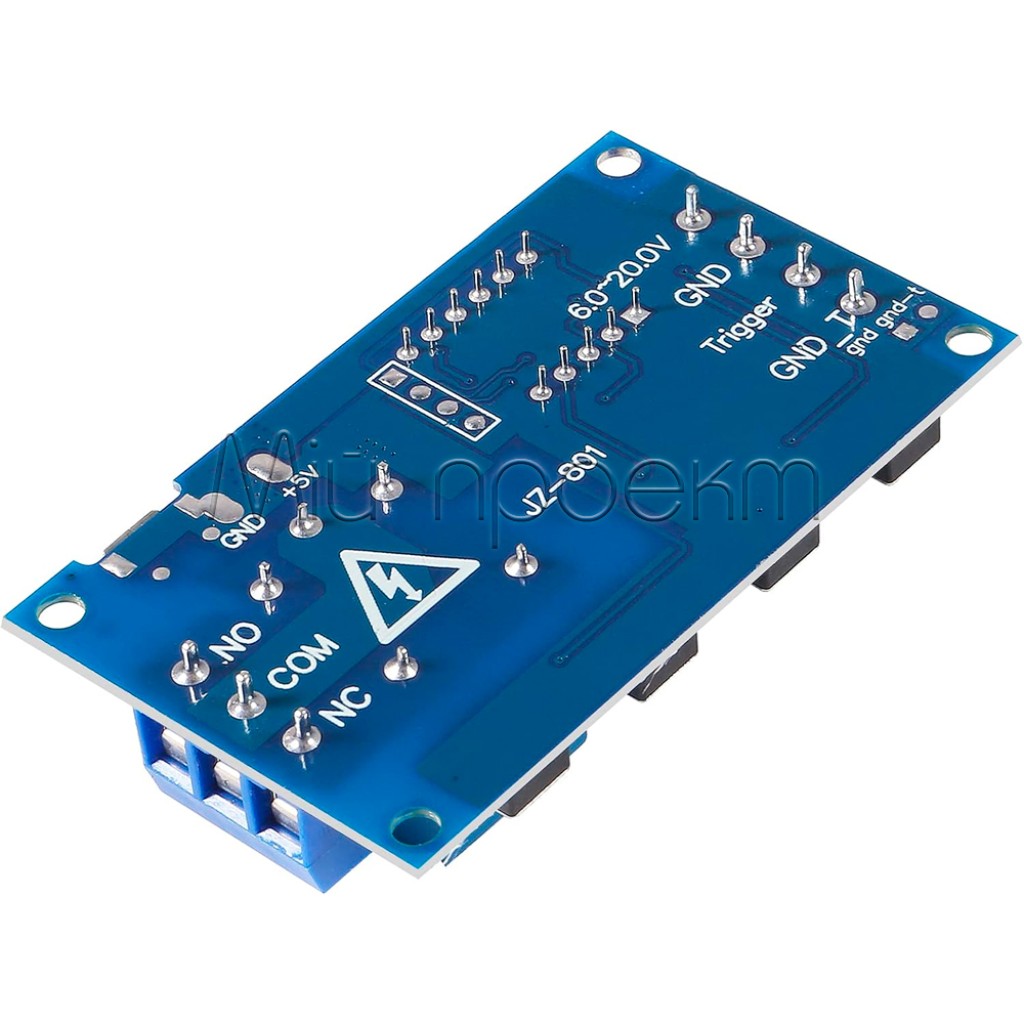

Подключение и настройка
Выберите способ питания

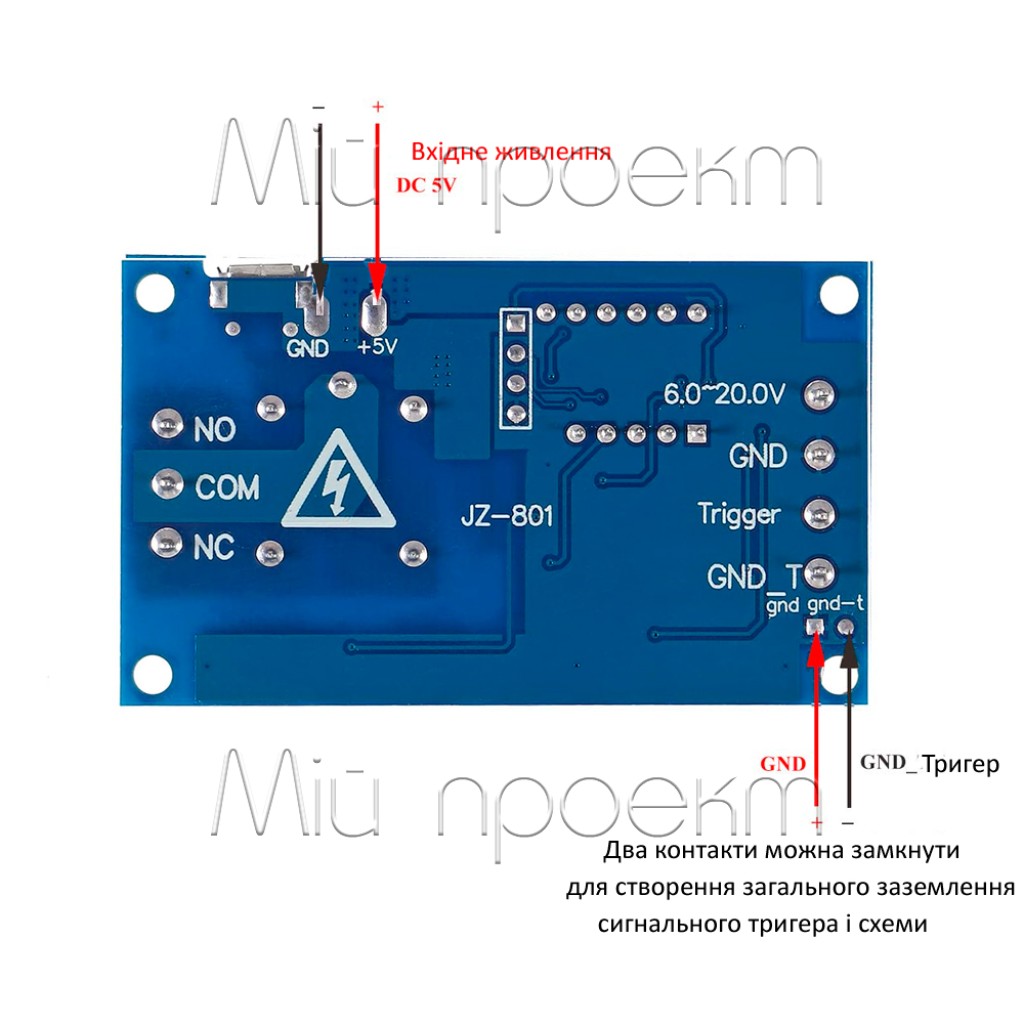

Подайте 6–30 В DC на клеммный вход с соблюдением полярности или 5 В DC через Micro-USB-B. Не подавайте 5 В на клеммный вход, для которого нижний предел составляет 6 В.
Подключите триггер
Используйте сигнал 3–24 В DC и контакты триггерного входа согласно маркировке платы и схеме XY-J02. Не соединяйте линии питания или общие провода произвольно.
Подключите нагрузку
Для включения после срабатывания используйте COM и NO; для цепи, замкнутой в состоянии покоя, — COM и NC. Установите надлежащую защиту цепи и учитывайте пусковой ток нагрузки.
Выберите программу
Удерживайте SET примерно 2 с, выберите P1.1–P4 кнопками UP и DOWN, затем задайте OP, CL и LOP, доступные для выбранного режима.[1]
Задайте единицы времени
Во время редактирования параметра короткое нажатие STOP изменяет положение десятичной точки и соответствующий диапазон времени. Для сохранения и выхода удерживайте SET примерно 2 с.[1]
Датчики для запуска по движению
Высокий уровень 3,3 В входит в диапазон триггера XY-J02. Для сценариев с запуском по движению можно рассмотреть PIR-датчик HC-SR501 с регулировкой, компактный PIR-датчик SR602 или микроволновый датчик RCWL-0516. Перед прямым соединением проверьте допустимый выходной ток датчика для входа триггера; если его недостаточно, используйте транзисторный согласующий каскад.
Ограничения и безопасность
Сеть 220 В
Напряжение 220 В допускается коммутировать только через контакты COM/NO/NC. Не подавайте его на питание или триггер модуля. Выполняйте монтаж при полностью обесточенной цепи, в закрытом электроизоляционном корпусе, с защитой от случайного прикосновения и натяжения проводов.
Ток контактов
Не воспринимайте 5 А как безопасный непрерывный ток для каждого типа нагрузки. Для индуктивных и ёмкостных потребителей учитывайте пусковой ток, дугу на контактах и необходимый запас; при необходимости управляйте внешним силовым аппаратом.
Бескорпусное исполнение
Плата не защищена от влаги, пыли, металлической стружки и механического контакта. Устанавливайте её в сухом вентилируемом корпусе с достаточными электрическими зазорами.
Безопасное состояние после отключения
Контакт NC замкнут с COM, когда реле не активировано. Перед монтажом проверьте, в каком состоянии будет нагрузка при обесточивании модуля, чтобы оборудование не запустилось неожиданно.
FAQ
Можно ли питать XY-J02 от 5 В?
Да, 5 В подают через Micro-USB-B. Для клеммного входа питания необходимы 6–30 В DC.
Нужен ли внешний триггер для циклической работы?
В режиме P3.2 внешний триггер не требуется: цикл OP/CL начинается после подачи питания. Режим P3.1 запускает и останавливает цикл сигналом.
Выдаёт ли модуль 220 В на выходе?
Нет. NO, COM и NC являются контактами переключателя внешней цепи. Напряжение и питание нагрузки должны поступать от отдельного источника.
Можно ли настроить 0,1 с в любом диапазоне?
Нет. Шаг 0,1 с доступен в диапазоне 0,1–99,9 с. Для 1–999 с и 1–999 мин шаг составляет соответственно 1 с и 1 мин.
Что произойдёт после исчезновения питания?
Реле вернётся в неактивное состояние: COM соединится с NC, а COM–NO разомкнётся. Проектируйте схему так, чтобы это состояние было безопасным для оборудования.
Документы и источники
- XY-J02 User Manual, 3 страницы — режимы P1.1–P4, параметры OP/CL/LOP, диапазоны времени и порядок настройки.
