HC-SR501 Инфракрасный датчик движения

Производитель: Китай Код товара: 1135
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
FAQ
HC-SR501 Инфракрасный датчик движения
HC-SR501 Инфракрасный датчик движения
HC-SR501 Инфракрасный датчик движения
HC-SR501 Инфракрасный датчик движения
HC-SR501 Инфракрасный датчик движения
HC-SR501 Инфракрасный датчик движения
HC-SR501 Инфракрасный датчик движения
Есть в наличии
Код товара: 1135
59.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00. Увага!
-Рабочее напряжение-:4.5 - 20 В
-Ток потребления-:35.5 мкА в режиме ожидания и 1.5-1.6 мА в активном режиме
-Выходной сигнал-:высокий 3.3 В, низкий 0 В
-Время задержки-:регулируемое (0,3 секунды ~ 18 секунд )
-Время блокировки-:3 с
-Угол обзора-:120 градусов, в пределах 7 метров
-Размеры-:33 х 24 х 24 мм
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
HC-SR501 Инфракрасный датчик движения
Код товара: 1135
59.00 грн
Описание

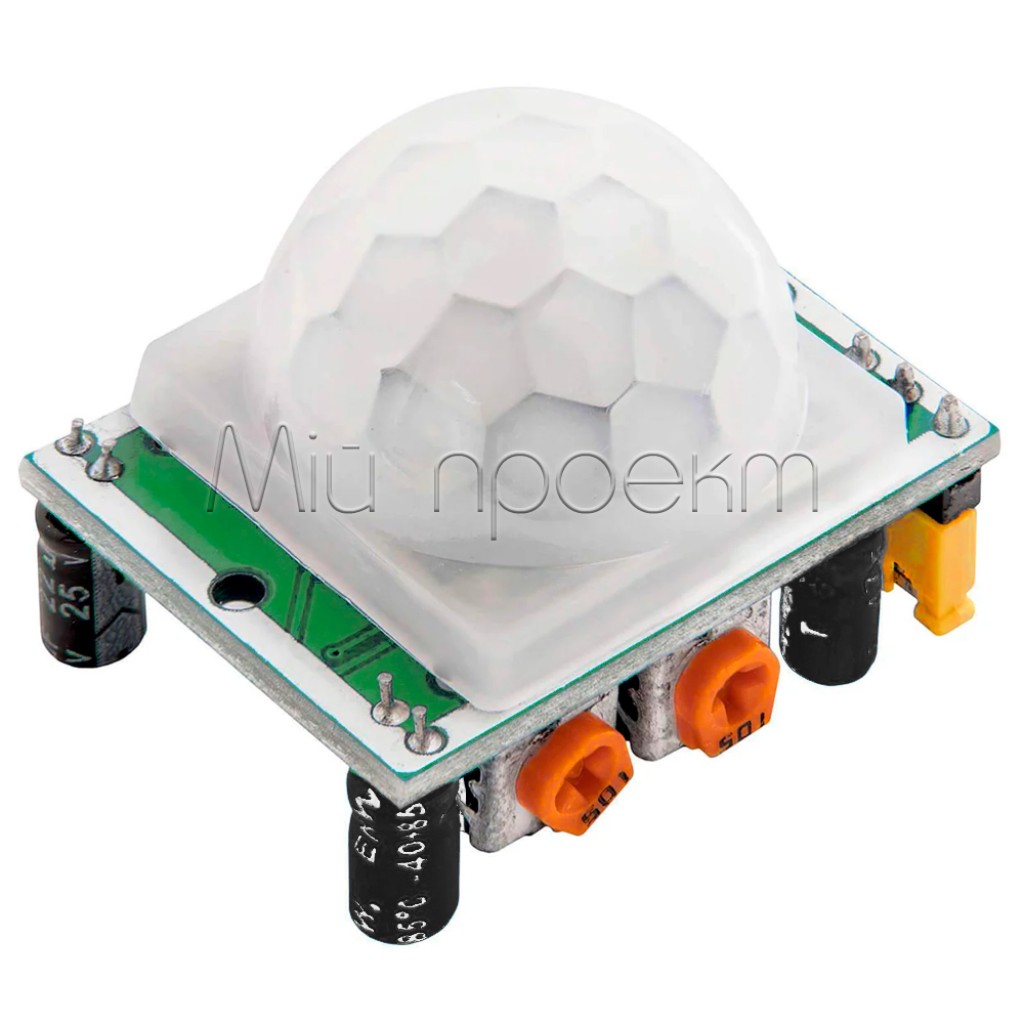

🔌 Инфракрасный датчик движения HC-SR501

Надежный PIR-датчик с регулировкой чувствительности и времени срабатывания

Общее описание

Модуль HC-SR501 – компактный инфракрасный датчик движения, работающий по принципу обнаружения теплового излучения от объектов. Благодаря пироэлектрическому датчику 500BP и специальной линзе Френеля, модуль эффективно обнаруживает движущиеся объекты на расстоянии до 7 метров. Особенностью HC-SR501 является наличие двух режимов работы, гибкие настройки чувствительности и времени срабатывания, а также низкое энергопотребление. Этот модуль идеально подходит для создания автоматических систем освещения, охранных устройств и интеллектуальных решений для дома, офиса или промышленных помещений.

✅ Технические преимущества:

  • • Высокая чувствительность к движению – пироэлектрический датчик 500BP с линзой Френеля обеспечивает надежное обнаружение движущихся объектов на расстоянии до 7 метров, что идеально для использования в помещениях разного размера

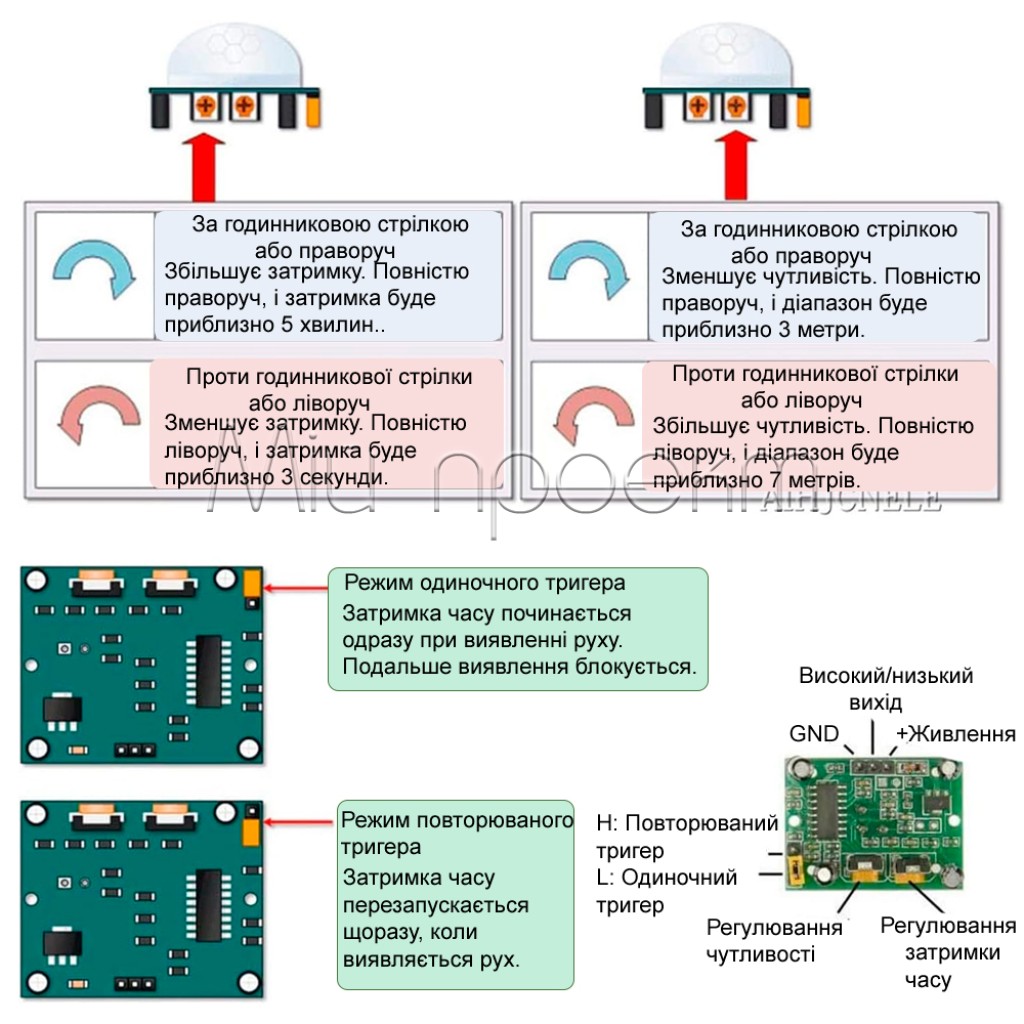

  • • Гибкая настройка – два регулировочных потенциометра позволяют точно настроить чувствительность (радиус действия) и время удержания сигнала после срабатывания (от 0.3 до 18 секунд), что делает модуль универсальным для различных применений
  • • Два режима работы – переключение между режимами H (повторный запуск таймера при длительном движении) и L (однократное срабатывание с блокировкой) позволяет использовать датчик как для систем освещения, так и для охранных сигнализаций
  • • Широкий диапазон питания – модуль работает от напряжения 4.5В до 20В благодаря встроенному стабилизатору HT7133, что упрощает интеграцию в разнообразные проекты с различными источниками питания
  • • Сверхнизкое энергопотребление – всего 35.5 мкА в режиме ожидания и 1.5-1.6 мА в активном режиме делают этот модуль идеальным для автономных устройств с батарейным питанием
  • • Возможность установки фоторезистора – плата имеет специальное место для дополнительного фоторезистора, что позволяет настроить срабатывание датчика только в темное время суток, экономя энергию и повышая функциональность

🔧 Идеальное решение для:

Автоматическое освещение

Охранные системы

Умный дом

DIY-проекты

Проекты на Arduino/ESP

Ночники с датчиком движения

Робототехника

Отпугивание животных

💡 Широкие возможности применения:

  • Автоматическое освещение коридоров и помещений – установите модуль в режиме H для автоматического включения света при движении людей. Благодаря функции повторного запуска, свет будет оставаться включенным, пока в помещении есть движение, а после прекращения движения выключится через заданное вами время, что обеспечивает комфорт и энергоэффективность.
  • Системы охраны и сигнализации – используйте режим L для создания охранных систем, где важно однократное срабатывание датчика. При обнаружении движения модуль активирует сигнализацию на установленное время, после чего переходит в короткий режим блокировки и снова готов к обнаружению нарушителей, идеально для контроля доступа к помещениям.
  • USB-ночники с датчиком движения – создайте компактный ночник, который активируется от движения и питается от любого USB-порта. Подключив светодиодное освещение через транзисторный ключ к выходу датчика, вы получите энергоэффективное решение для освещения в ночное время, которое включается только когда это необходимо.
  • Интеграция с микроконтроллерами – подключите выход модуля к цифровому входу Arduino, ESP8266/ESP32 или другого микроконтроллера для создания умных систем. Это позволяет не только фиксировать движение, но и программно реагировать на него: отправлять сообщения, включать камеру, запускать сценарии умного дома.
  • Автоматизация со светозависимостью – установите фоторезистор в специальный слот модуля, чтобы датчик срабатывал только в темное время суток. Это особенно полезно для уличного освещения или ночных систем безопасности, где дневная работа датчика нецелесообразна и приводит к напрасной трате энергии.

📦 Детальные технические характеристики:

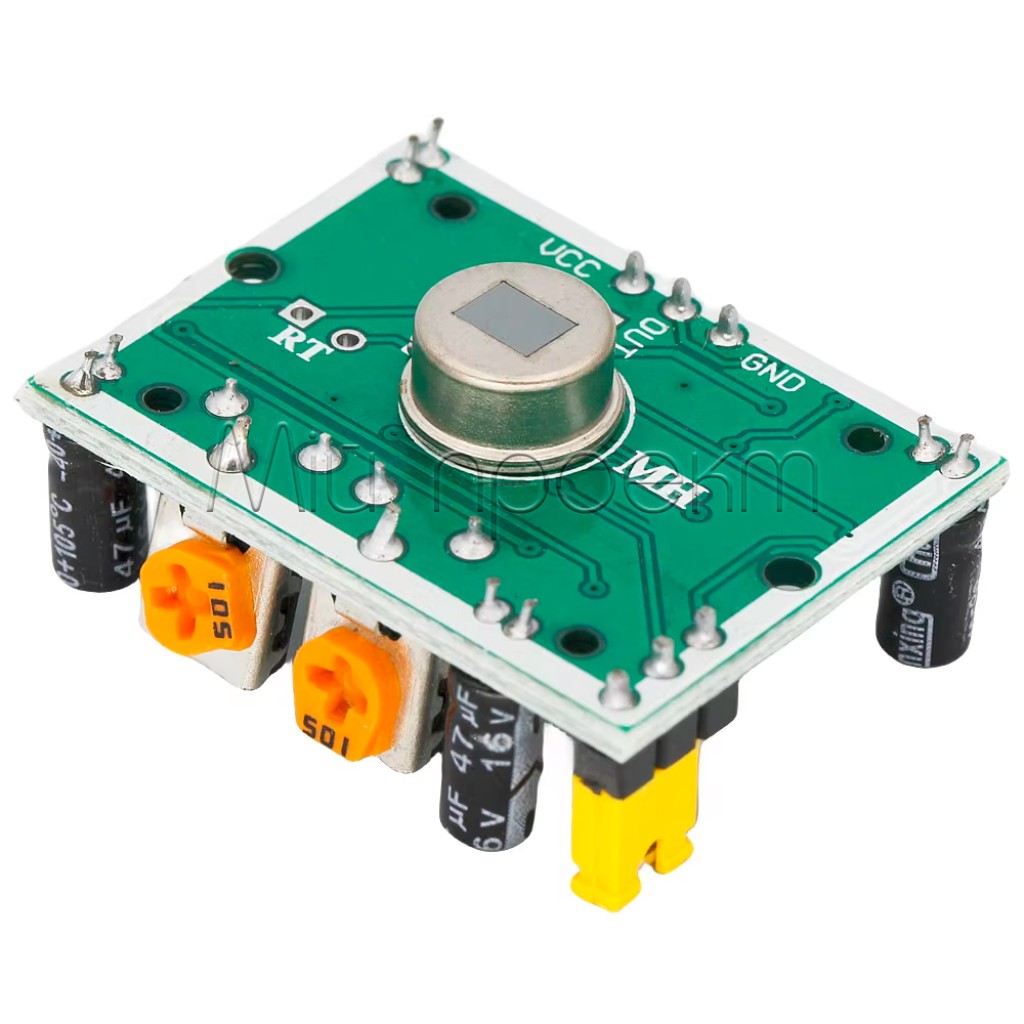

  • Чувствительный элемент: Пироэлектрический датчик 500BP с двумя внутренними чувствительными элементами
  • Оптическая система: Линза Френеля с множественными фокусирующими элементами

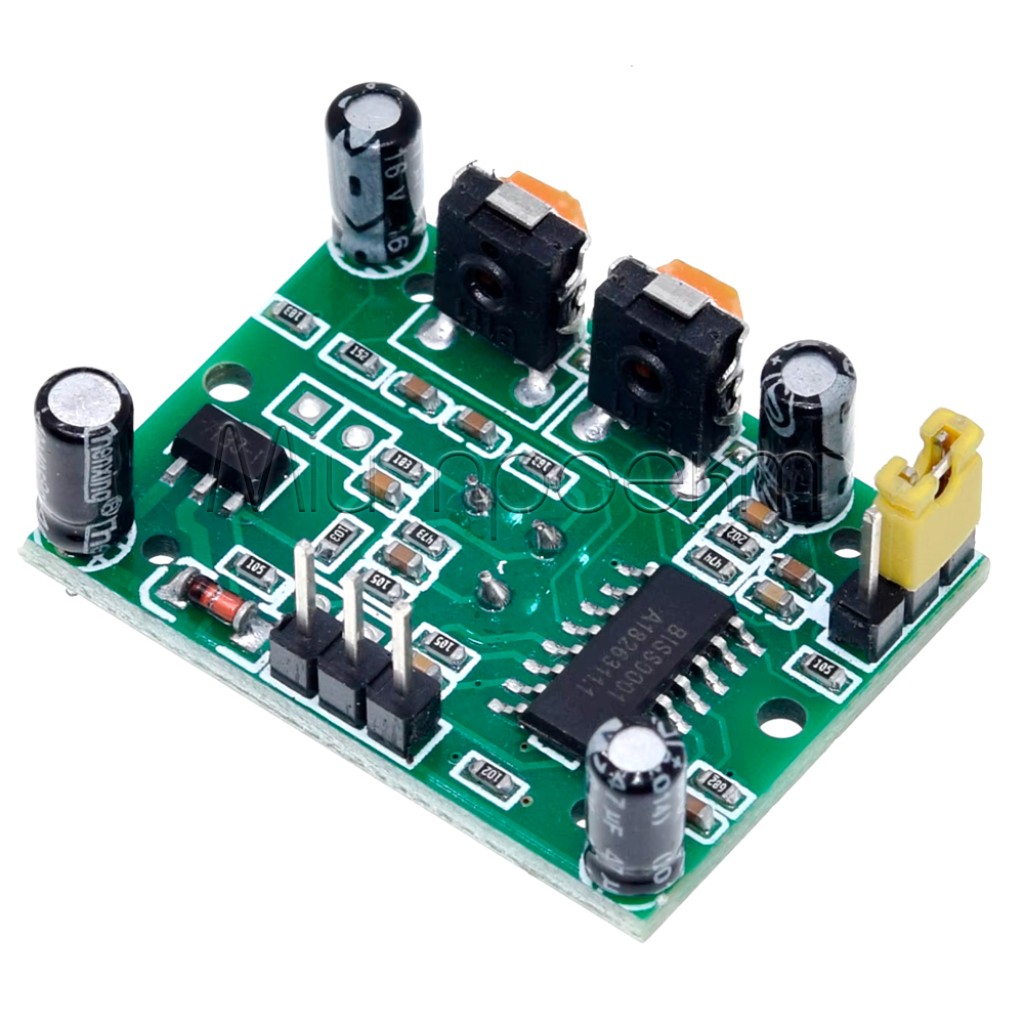

  • Микросхема обработки: BISS0001

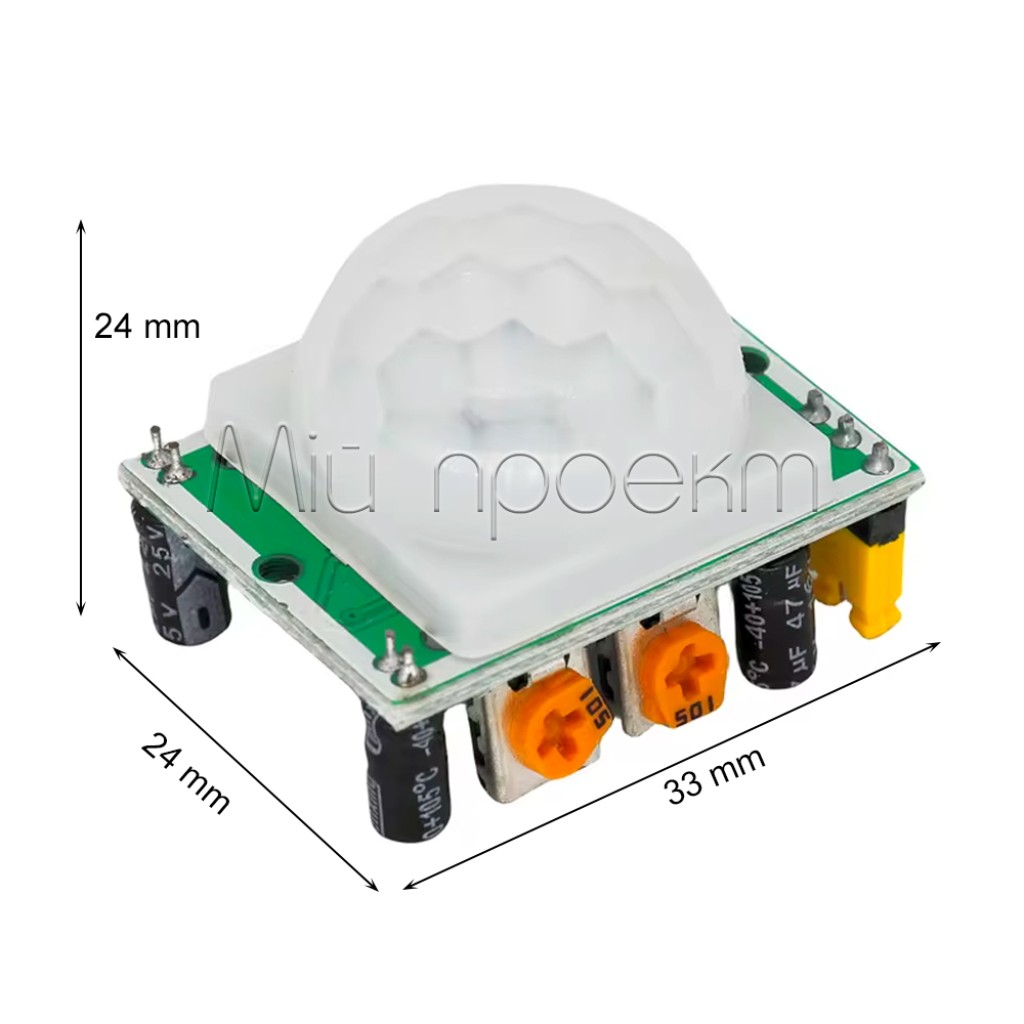

  • Размеры платы: 32 x 24 мм
  • Высота с линзой: 24 мм
  • Напряжение питания: 4.5В - 20В DC
  • Внутренний стабилизатор: HT7133-1 (3.3В)
  • Потребляемый ток:
    • Режим ожидания: 35.5 мкА
    • Активный режим: 1.5-1.6 мА
  • Выходной сигнал:
    • Низкий уровень: 0В
    • Высокий уровень: 3.3-3.4В
    • Максимальный выходной ток: 2.9 мА
  • Время калибровки: 30-60 секунд после включения
  • Параметры регулировки:
    • Чувствительность (Sx): Расстояние обнаружения до 7 метров
    • Время задержки (Tx): От 0.3 до 18 секунд
  • Режимы работы:
    • H (High) – режим с повторным запуском таймера при длительном движении
    • L (Low) – режим с однократным срабатыванием и блокировкой на время Tx
  • Время блокировки в режиме L: Примерно 1-2.5 секунды после окончания таймера Tx
  • Дополнительные возможности:
    • Место для фоторезистора (LDR) для работы только в темноте
    • Место для термистора (RT) для температурной компенсации
  • Защита от некорректного подключения: Да (встроенный защитный диод)
  • Температурный диапазон работы: -20°C до +80°C

⚠️ Важные аспекты использования:

  • Оптимальное расположение – датчик лучше всего обнаруживает движение, происходящее перпендикулярно оси датчика (горизонтально). Устанавливайте модуль так, чтобы объекты пересекали зону обнаружения, а не двигались прямо к датчику или от него, это существенно повысит эффективность обнаружения.
  • Избежание ложных срабатываний – не размещайте датчик напротив ярких источников света, обогревателей, кондиционеров и других устройств, которые могут вызвать быстрые изменения температуры. Такие факторы могут вызывать ложные срабатывания даже без фактического движения в зоне обнаружения.

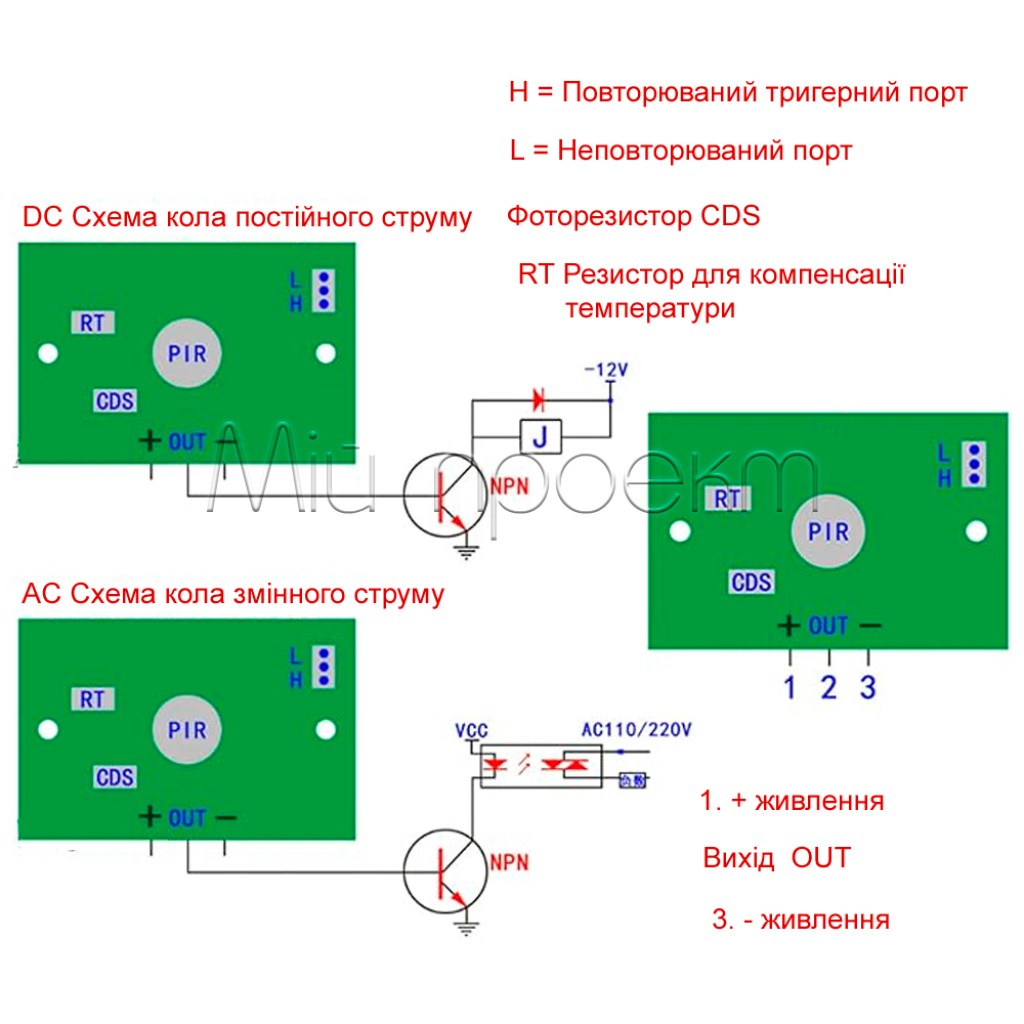

  • Подключение мощной нагрузки – выходной ток модуля (около 2.9 мА) достаточен только для светодиода. Для управления более мощной нагрузкой используйте транзисторный ключ (для маломощных устройств) или реле (для сетевых устройств 220В), что значительно расширит возможности применения.
  • Период калибровки – после подачи питания модулю требуется около 30-60 секунд для автоматической калибровки. В течение этого времени возможны ложные срабатывания, поэтому в реальных проектах стоит учитывать этот период и блокировать выходной сигнал датчика до завершения калибровки.
  • Выбор транзистора для ключа – если вы используете датчик для управления нагрузкой через транзисторный ключ, выбирайте транзистор с высоким коэффициентом усиления (например, Дарлингтона) или создайте составной транзистор. Это обеспечит полное открытие ключа даже при небольшом токе базы от модуля.

Модуль HC-SR501 – это надежное и доступное решение для автоматизации и безопасности вашего пространства. С низким энергопотреблением, широкими возможностями настройки и простотой интеграции, этот датчик станет незаменимым компонентом ваших электронных проектов.

ЗАКАЗАТЬ СЕЙЧАС
#ДатчикДвижения #PIR #HC-SR501 #УмныйДом #Arduino #Автоматизация
Характеристики
-Основные-
-Рабочее напряжение-
4.5 - 20 В
-Ток потребления-
35.5 мкА в режиме ожидания и 1.5-1.6 мА в активном режиме
-Выходной сигнал-
высокий 3.3 В, низкий 0 В
-Время задержки-
регулируемое (0,3 секунды ~ 18 секунд )
-Время блокировки-
3 с
-Угол обзора-
120 градусов, в пределах 7 метров
-Дополнительные-
-Размеры-
33 х 24 х 24 мм
Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

FAQ (частые вопросы)

  • ?Как настроить чувствительность и время задержки на HC-SR501?

  • ?Как уменьшить ложные срабатывания от домашних животных?

  • ?Как оптимизировать энергопотребление HC-SR501 для батарейного проекта?

  • ?Как лучше всего разместить HC-SR501 для покрытия нужной зоны?

  • ?Как использовать несколько HC-SR501 вместе?
