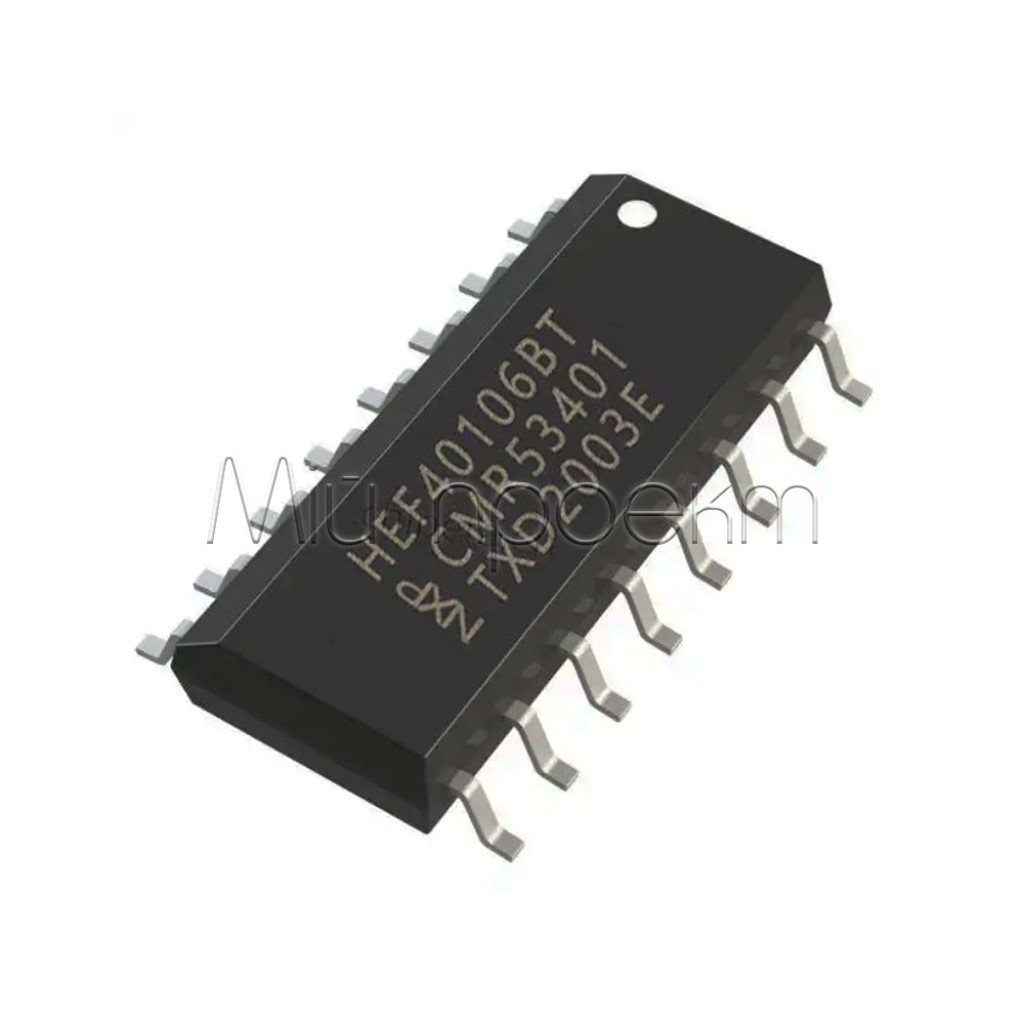

HEF40106BT HEF4069UBT SMD SOP14 корпус
Есть в наличии
Код товара: 5417
9.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Входное напряжение:3 - 20 В
Тип корпуса:SOP-14
Частота переключения:1 - 2 МГц
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
HEF40106BT HEF4069UBT SMD SOP14 корпус
Код товара: 5417
9.00 грн
Описание

HEF40106BT / HEF4069UBT SOP-14

CMOS‑логика в корпусе SOP‑14: HEF40106BT — шесть инверторов с входами Шмитта; HEF4069UBT — шесть небуферизованных инверторов. Предназначены для инвертирования и формирования сигналов в широком диапазоне питания.

Основные преимущества

Широкий диапазон питания

Рекомендуемое VDD 3–15 В обеспечивает совместимость с большинством цифровых и аналоговых узлов.

Высокая помехоустойчивость

Входы с клеммными диодами; для HEF40106BT — дискриминация триггером Шмитта для очистки шумных сигналов.

Быстрое переключение

Максимальная рабочая частота до 10 МГц по данным производителя, с наносекундными задержками переключения.

Надежность

ESD‑защита: HBM > 2 кВ, CDM > 1 кВ; рабочий диапазон температур −40…+125 °C.

Ключевые характеристики

Производитель:Nexperia
Маркировка:HEF40106BT (hex Schmitt‑trigger inverter), HEF4069UBT (hex unbuffered inverter)
Корпус:SOP‑14 (SO14, SOT108‑1)
Количество инверторов:6 (обе микросхемы)
Диапазон питания (рекоменд.):3…15 В
Абсолютный максимум VDD:18 В
Диапазон температур:−40…+125 °C
Макс. частота переключения:до 10 МГц
Выходная способность по току:±2.4 мА (HEF40106BT); ±3.4 мА (HEF4069UBT)
ESD‑защита:HBM > 2000 В; CDM > 1000 В

Детальные технические параметры

  • Рекомендуемые условия работы: VDD 3…15 В; Tamb −40…+125 °C.
  • Абсолютные пределы: VDD −0.5…+18 В; |II/O| ≤ ±10 мА; Ptot ≤ 500 мВт для SO14; дерейтинг 10.1 мВт/К свыше 100 °C (SO14).
  • Типовые задержки при 5 В (CL=50 пФ, 25 °C): HEF40106BT tPHL ≈ 90 нс, tPLH ≈ 75 нс; HEF4069UBT tPHL ≈ 45 нс, tPLH ≈ 40 нс.
  • Выходные токи при 15 В (25 °C): до ±2.4 мА (HEF40106BT); до ±3.4 мА (HEF4069UBT).
  • Потребление в статике: IDD ≤ 30 мкА (15 В, 25 °C, все входы в валидных уровнях).
  • Входы имеют клеммные диоды для интерфейса с уровнями > VDD через ограничительные резисторы.
  • Габариты корпуса SO14 (SOT108‑1): 8.65 × 3.9 × 1.75 мм; шаг выводов 1.27 мм.
Примечание: параметры основаны на документации Nexperia для HEF40106BT и HEF4069UBT. Источник: Nexperia HEF40106B Datasheet (PDF); Nexperia HEF4069UB Datasheet (PDF).

Основные области применения

  • Формирователи волн и импульсов, очистка шумных сигналов (HEF40106BT).
  • Астабильные/моностабильные мультивибраторы, генераторы (HEF40106BT, HEF4069UBT).
  • Осцилляторы, буферизация и инвертирование логических уровней (HEF4069UBT).
  • Кондиционирование сигналов в цифровых и смешанных схемах.

Совместимые обозначения и альтернативы

Для этой логики серии 4000 у того же производителя доступны варианты в других корпусах: HEF40106BTT (TSSOP‑14) и HEF4069UBTT (TSSOP‑14). Для полной совместимости с монтажом выбирайте исполнение в корпусе SOP‑14 (SO14, SOT108‑1).

Вопросы-ответы (FAQ)

Чем отличаются HEF40106BT и HEF4069UBT?

HEF40106BT содержит шесть инверторов с триггером Шмитта (лучше для шумных/медленных фронтов), тогда как HEF4069UBT — шесть небуферизованных инверторов с более линейной передачей при малых амплитудах.

Какое допустимое напряжение питания?

Рекомендуемый диапазон питания составляет 3…15 В; 18 В — это абсолютный максимум и не предназначен для нормальной работы.

Эти микросхемы совместимы с SOP‑14?

Да, обозначение “BT” соответствует корпусу SO14 (SOP‑14, SOT108‑1), который полностью совместим с посадочным местом SOP‑14.
