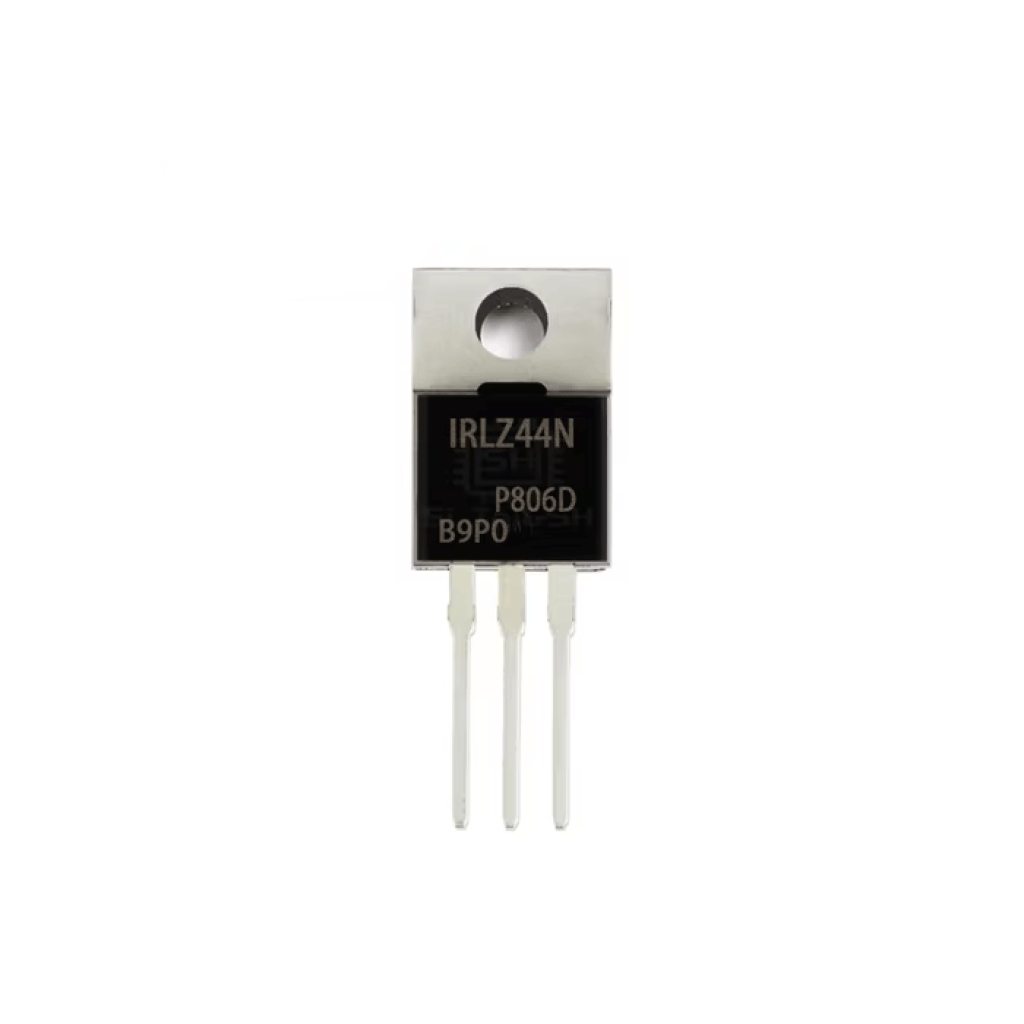

IRLZ44N транзистор корпус TO-220

Страна-производитель: Китай Код товара: 5576
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
IRLZ44N транзистор корпус TO-220
Есть в наличии
Код товара: 5576
18.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Полярность:N-канальный MOSFET
Тип корпуса:TO-220
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
IRLZ44N транзистор корпус TO-220
Код товара: 5576
18.00 грн
Описание

IRLZ44N TO-220

IRLZ44N — логико‑уровневый N‑канальный MOSFET на 55 В в корпусе TO‑220, предназначен для высокотоковых ключевых применений с пониженными потерями и быстрым переключением.

Основные преимущества

Логико‑уровневый затвор

Надежное управление от низковольтных драйверов/МК благодаря низкому порогу VGS(th) ≈ 1–2 В и гарантированным параметрам при низких напряжениях затвора.

Низкое сопротивление в открытом состоянии

RDS(on) до 0,022 Ω (VGS=10 В) снижает тепловыделение и повышает КПД силовых узлов.

Высокая термо‑ и электрическая прочность

Работа до 175 °C, полная лавинная стойкость и dV/dt‑рейтинги для жестких режимов коммутации.

Быстрое переключение

Типовые малые заряды/времена переключения и оптимизированные емкости для эффективной ШИМ‑коммутации.

Ключевые характеристики

Тип транзистора:N‑канальный логико‑уровневый MOSFET
Корпус:TO‑220 (TO‑220AB)
VDSS (макс.):55 В
ID (непрерывный, при TC=25 °C):47 А
RDS(on) (макс., VGS=10 В):0,022 Ω
RDS(on) (макс., VGS=4,0 В):0,035 Ω
VGS(th) (мин./макс.):1,0…2,0 В
VGS (макс.):±16 В
Рассеиваемая мощность Ptot (TC=25 °C):83 Вт
Тепловое сопротивление RθJC (макс.):1,8 °C/Вт

Подробные технические параметры

  • RDS(on) (макс., VGS=5,0 В): 0,025 Ω (ID=25 А).
  • Заряд затвора Qg (макс.): 48 нКл (ID=25 А, VDS=44 В, VGS=5,0 В).
  • Входная емкость Ciss (тип.): 1700 пФ (VDS=25 В, VGS=0 В, f=1 МГц).
  • Диод тела: IS (непрерывный) 47 А; ISM (импульсный) 160 А.
  • Падение на диоде VSD (макс.): 1,3 В (IS=25 А, VGS=0 В).
  • Обратное восстановление диода trr: тип. 80 нс, макс. 120 нс (IF=25 А, di/dt=100 А/мкс).
  • Рабочий диапазон температур перехода: −55…+175 °C.
  • Полная лавинная стойкость; заявленный dV/dt‑рейтинг для режимов жесткой коммутации.
Примечание: параметры основаны на документации Infineon (International Rectifier) для IRLZ44N. Источник: Infineon/International Rectifier Datasheet (PDF).

Основные области применения

  • Управление DC‑двигателями, соленоидами, нагревателями и нагрузками большой мощности.
  • Импульсные источники питания, понижающие преобразователи и выпрямители синхронного типа.
  • Коммутаторы нагрузок, автомобильные и промышленные силовые узлы до 55 В.
  • ШИМ‑управление светодиодными и индуктивными нагрузками.

Совместимые обозначения и альтернативы

IRLZ44NPbF (та же кристальная структура в бессвинцовом исполнении, TO‑220), IRLZ44NS (D2PAK, SMD) и IRLIZ44N (TO‑220 FullPAK с электроизоляцией) — варианты этой же серии для различных типов монтажа/изоляции.

Вопросы‑ответы (FAQ)

Можно ли управлять IRLZ44N непосредственно от логики 5 В?

Да. Это логико‑уровневый MOSFET с низким VGS(th) и спецификациями RDS(on) при низких VGS, поэтому он подходит для драйва от типичных МК при соблюдении токов/теплового режима.

Когда нужен радиатор?

Если рассеиваемая мощность превышает возможности корпуса без охлаждения. Ориентируйтесь на Ptot=83 Вт (TC=25 °C) и RθJC=1,8 °C/Вт; при значительных токах используйте радиатор и термоинтерфейс.

Чем IRLZ44N отличается от IRFZ44N?

IRLZ44N имеет логико‑уровневый затвор и гарантированно низкий RDS(on) при более низких VGS, тогда как IRFZ44N требует более высокого управляющего напряжения для полного открытия.
