Таймер задержки NE555 с Реле 10A-AC 250В

Есть в наличии

Код товара: 1270

66.00 грн

-15%

56.00 грн

Вы экономите: 10.00 грн

Нашли дешевле?

Напряжение *

5 В

12 В

-Входное напряжение-:5 або 12 В

-Рабочий ток-:15 – 20мА

-Номинальная нагрузка-: 250V 10A AC или 30V 10A DC

-Время задержки-:0 – 10 с

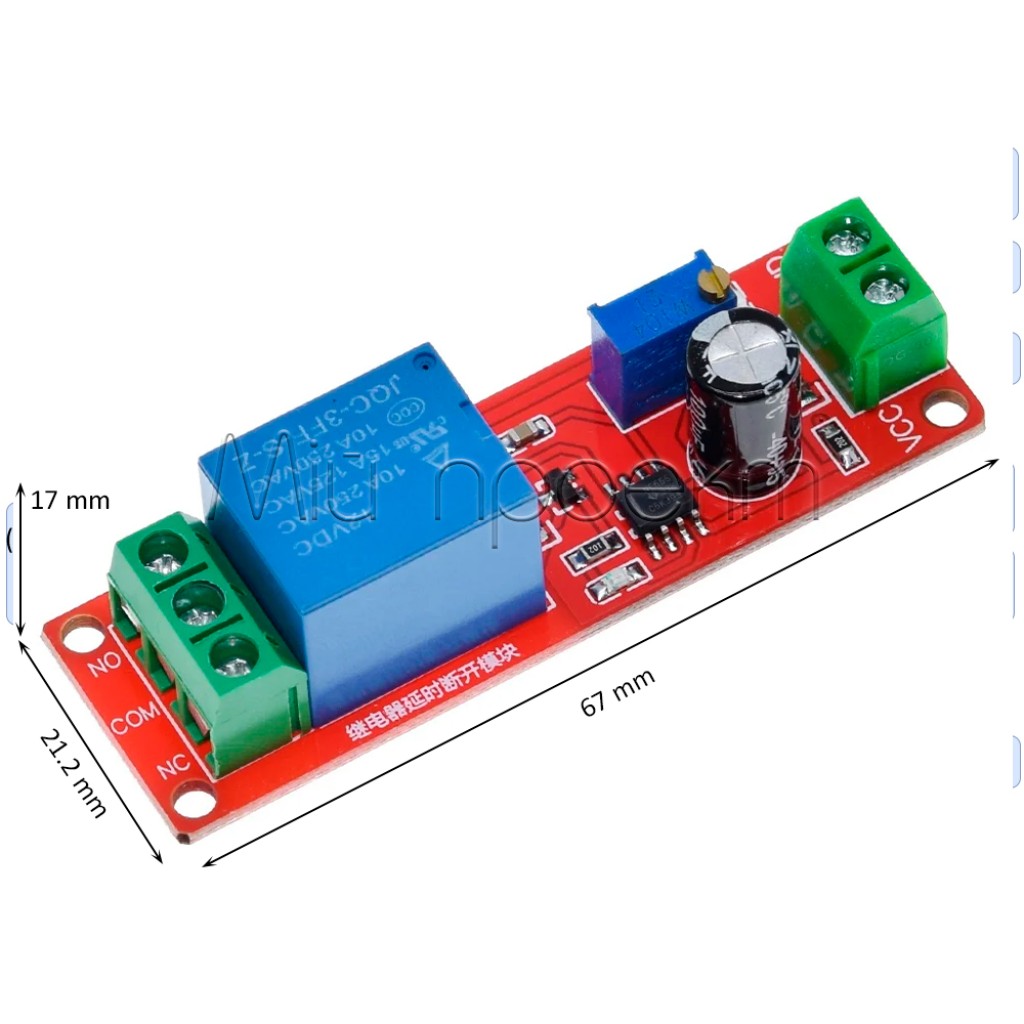

-Размеры-:68 х 21.2 х 17 мм

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Таймер задержки NE555 с Реле 10A-AC 250В

66.00 грн

-15%

56.00 грн

Описание

🔌 Плата таймера задержки на базе NE555 с реле 10A-AC 250В

Надежный модуль для точного управления временными интервалами с мощным релейным выходом

Общее описание

Плата таймера задержки на базе NE555 – это компактный и мощный электронный модуль, предназначенный для автоматизации систем с временной задержкой. Работая на надежном чипе NE555 в режиме моностабильного мультивибратора, эта плата обеспечивает регулируемую задержку от 0 до 10 секунд перед активацией встроенного реле. Благодаря способности коммутировать нагрузки до 10А при 250В переменного тока, модуль идеально подходит для управления освещением, двигателями, системами полива и другими устройствами, требующими точного временного контроля. Визуальные светодиодные индикаторы и удобная регулировка времени задержки делают этот модуль незаменимым инструментом как для любительских, так и для профессиональных проектов автоматизации.

✅ Технические преимущества:

• Мощное реле 10A-AC 250В – обеспечивает коммутацию высоких нагрузок, подходит для управления промышленным оборудованием, освещением и нагревательными элементами без необходимости дополнительных усилителей
• Регулируемая задержка 0-10 секунд – позволяет точно настроить необходимое время задержки с помощью тримпота, обеспечивая гибкость в различных сценариях использования
• Информативные светодиодные индикаторы – красный светодиод сигнализирует о наличии питания, а синий - об активации таймера, что существенно упрощает диагностику работы устройства
• Проверенная схема на базе NE555 – использует классический и надежный таймер NE555, что гарантирует стабильную работу даже в сложных условиях эксплуатации
• Возможность модификации параметров – опытные пользователи могут изменить номиналы компонентов (R1 и C1) для расширения диапазона задержки в соответствии с конкретными потребностями проекта

🔧 Идеальное решение для:

Системы безопасности и сигнализации

Системы автоматического полива

Управление освещением

Промышленная автоматизация

Управление двигателями

Учебные проекты по электронике

Умный дом

Временные последовательности в системах

💡 Широкие возможности применения:

Автоматическое освещение – установите модуль для управления светом в коридоре или гараже, где после срабатывания датчика движения освещение включается с заданной задержкой и остается включенным в течение определенного времени. Это позволяет экономить электроэнергию и повышать комфорт использования помещений.
Системы полива – интегрируйте модуль в системы автоматического полива, где после нажатия кнопки или по сигналу от датчика влажности активируется подача воды с запрограммированной задержкой. Это обеспечивает оптимальное орошение растений и эффективное использование водных ресурсов.
Системы безопасности – используйте модуль для активации сирены или другого сигнального устройства через определенное время после обнаружения нарушения. Задержка может быть полезной для предоставления владельцам времени на деактивацию системы при законном входе.
Промышленная автоматизация – внедрите модуль в производственные процессы для точного временного контроля работы машин и конвейерных систем. Возможность настройки задержки позволяет синхронизировать различные этапы производственного процесса.
Учебные проекты – используйте модуль для демонстрации принципов работы таймеров, задержек и управления релейными нагрузками в образовательных целях. Благодаря визуальным индикаторам, студенты могут легко понять работу таймера и реле.

📦 Детальные технические характеристики:

Название модуля: Плата таймера задержки на базе NE555 с реле
Напряжение питания: 12V DC
Чип таймера: NE555
Диапазон задержки: 0-10 секунд, регулируется тримпотом
Рейтинг реле:
- AC 250V/10A
- DC 30V/10A
Светодиодные индикаторы:
- Красный (индикация питания)
- Синий (индикация активного таймера)
Компоненты для регулировки задержки:
- Резистор: 100K (R1)
- Конденсатор: 100uF электролитический (C1)
Тип таймера: Задержка включения (on-delay)
Формула расчета времени задержки: T = 1.1 × R × C
Тип контактов реле: Переключающие (NO/NC)
Рабочая температура: -10°C до +50°C
Монтаж: Монтажные отверстия для крепления

⚠️ Важные аспекты использования:

Безопасность при работе с высоким напряжением – поскольку реле может коммутировать напряжение до 250В переменного тока, всегда соблюдайте правила электробезопасности. Убедитесь, что все соединения изолированы, а модуль установлен в защитном корпусе перед подключением к высоковольтным цепям. Никогда не касайтесь оголенных контактов во время работы.
Стабильность питания – для обеспечения надежной работы таймера рекомендуется использовать стабилизированный источник питания 12В. Колебания напряжения могут влиять на точность временной задержки и стабильность работы реле.
Повышение стабильности – для уменьшения помех, вызванных переключением реле, рекомендуется добавить буферные конденсаторы (например, 220нФ танталовые вместе с 47мкФ или 100мкФ) между Vcc и землей вблизи пинов 8 и 1 чипа NE555.
Модификация времени задержки – для увеличения максимального времени задержки свыше 10 секунд можно заменить конденсатор C1 на большую емкость или резистор R1 на большее сопротивление. Помните, что время задержки вычисляется по формуле T = 1.1 × R × C, где R — сопротивление в омах, C — емкость в фарадах.
Правильное тригерирование – убедитесь, что тригерный вход (пин 2 NE555) правильно подключен для начала отсчета таймера. Неправильное подключение может привести к тому, что реле будет оставаться активным неограниченно долго или не активируется вовсе.

Плата таймера задержки на базе NE555 с реле 10A-AC 250В — это универсальный и надежный инструмент для многочисленных проектов автоматизации. Благодаря простоте использования, точной настройке задержки и возможности управлять мощными нагрузками, этот модуль станет незаменимым помощником в ваших электронных разработках.

ЗАКАЗАТЬ СЕЙЧАС

#ТаймерNE555 #РелеМодуль #ВременнаяЗадержка #Автоматизация #УправлениеРеле #Электроника

Характеристики

-Основные-

-Входное напряжение-

5 або 12 В

-Рабочий ток-

15 – 20мА

-Номинальная нагрузка-

250V 10A AC или 30V 10A DC

-Время задержки-

0 – 10 с

-Дополнительные-

-Размеры-

68 х 21.2 х 17 мм

Отзывы

Рейтинг товара

Отзывов: 1

Владимир

10 января (16:41)

Фуфло ваше не работает НЕ ПОКУПАЙТЕ.

–

Недостатки товара:

Не работает.ваше фуфло...

Отзыв полезен? 0

Ответ:

Розберіться в можливостях цього реле. Він не може вимикати навантаження

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Олександр

08 октября 2024 (06:06)

Чи можна збільшити час затримки підключення до 60 - 120 секунд.

Ответ:

08 октября 2024 (09:33)

не можна. У нас немає такої інформації

Инструкция

⏱️ Инструкция по использованию модуля реле задержки времени (NE555)

Точное управление временными интервалами для автоматизации электронных проектов

Этот модуль позволяет включать или выключать электрическую цепь (нагрузку) через определенный промежуток времени после подачи питания на сам модуль.

Работа с электрическим напряжением, особенно с 220В, может быть опасной. Если вы не уверены в своих действиях, обратитесь к квалифицированному электрику. Всегда обесточивайте схему перед внесением изменений.

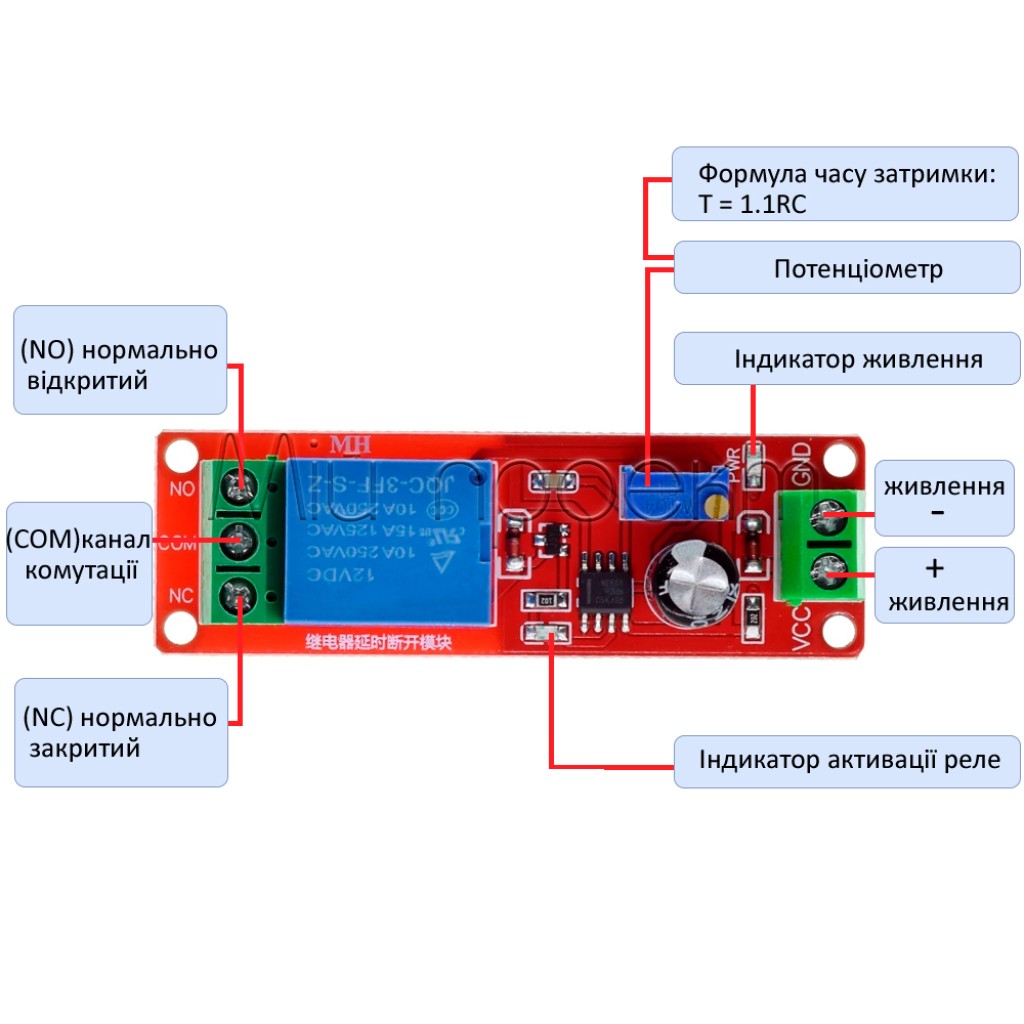

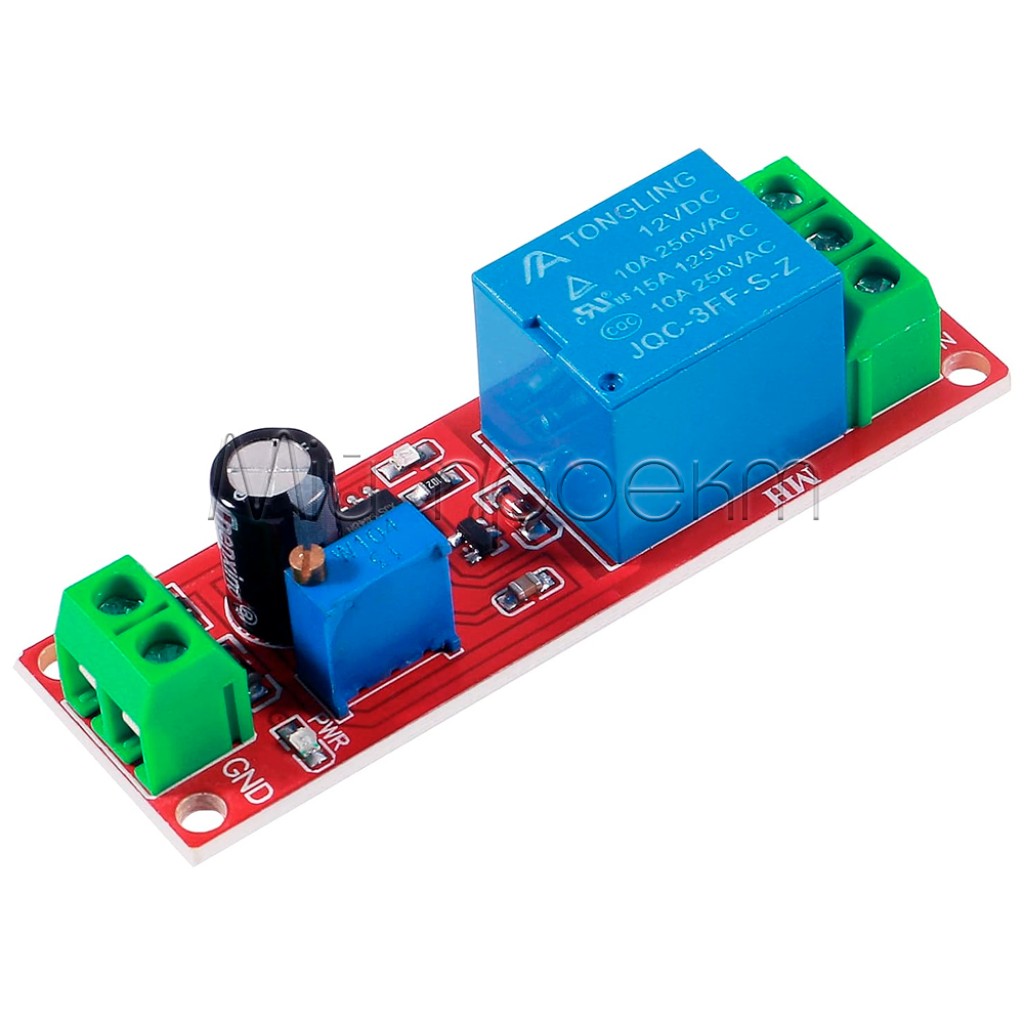

1. Понимание клемм и компонентов

Вход питания модуля:
- VCC (или +12V, DC+, IN+): Плюсовой контакт питания модуля. Обычно 12В постоянного тока (DC). Проверьте маркировку на вашей плате!
- GND (или DC-, IN-): Минусовой контакт питания модуля (земля).
Выходные контакты реле (для коммутации нагрузки):
- COM (Common / Общий): Центральный, подвижный контакт реле.
- NC (Normally Closed / Нормально Замкнутый): Контакт, соединенный с COM, когда реле не активно.
- NO (Normally Open / Нормально Разомкнутый): Контакт, разъединенный с COM, когда реле не активно, и замыкается с COM при срабатывании.
Регулятор времени задержки: Потенциометр (синий компонент с винтом) для настройки времени.
Светодиоды (LED):
- Красный: Индикатор питания модуля.
- Синий/Зеленый: Индикатор срабатывания реле.

2. Принцип работы

Подайте питание на VCC и GND. Загорится красный LED.
Таймер начинает отсчет установленного времени.
После окончания времени реле срабатывает (щелчок, загорается синий/зеленый LED).
Контакты переключаются: COM-NC размыкается, COM-NO замыкается.
Реле остается в этом состоянии до снятия питания с модуля.

3. Гальваническая развязка

Очень важно: выходные контакты реле (COM, NC, NO) не соединены со схемой питания модуля (VCC, GND). Это позволяет безопасно коммутировать цепи с другим напряжением (например, 220В AC), чем напряжение питания модуля (например, 12В DC).

4. Схемы подключения

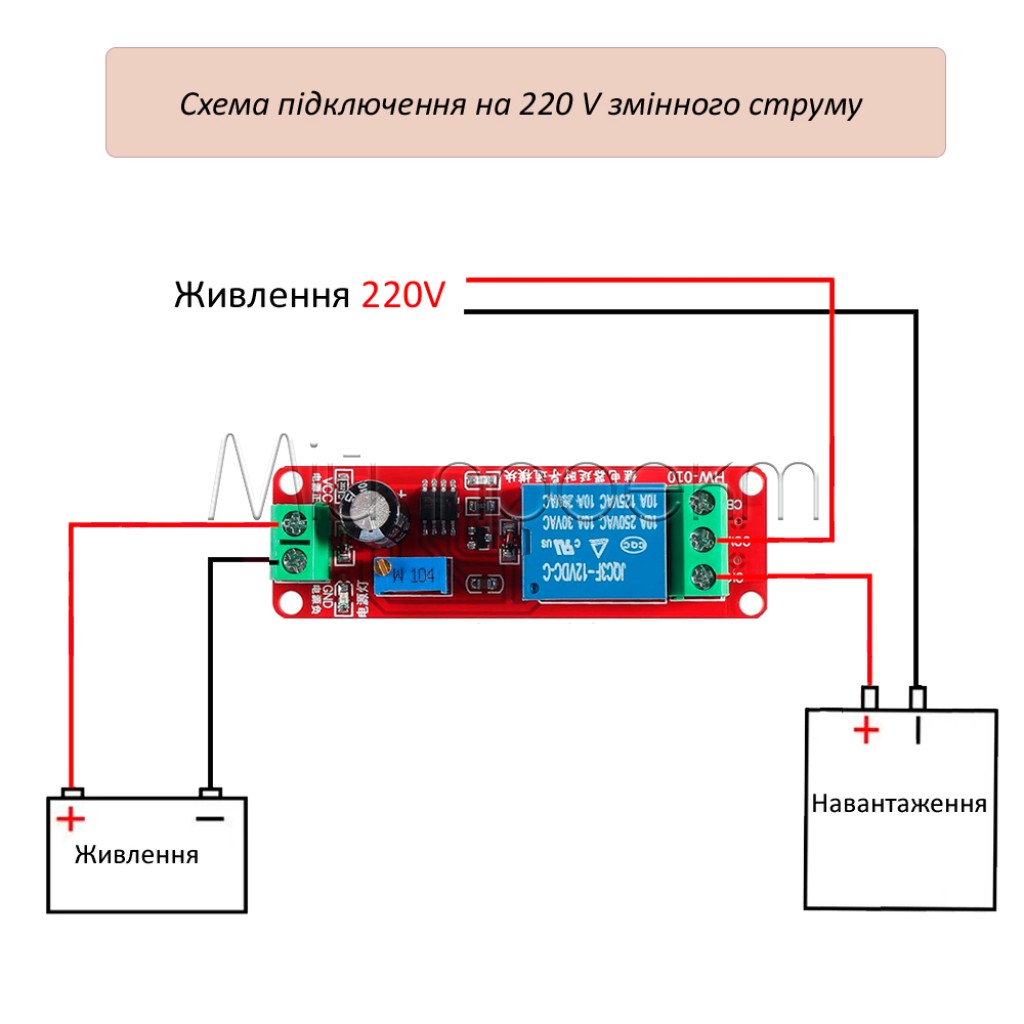

Сценарий 1: Включить нагрузку (напр., Лампа 220В) ПОСЛЕ задержки

Используем контакты COM и NO.

 flowchart LR
    PS1["Источник 12В DC"] -->|"+"| VCC["VCC"]
    PS1 -->|"-"| GND["GND"]

    VCC --- Timer["Таймер NE555"]
    GND --- Timer
    Timer -- "Управление" --> Coil["Катушка реле"]
    Coil --- Contacts["Реле"]

    Contacts --> COM["COM"]
    Contacts --> NC["NC"]
    Contacts --> NO["NO"]

    PS2["Сеть 220В AC"] -->|"Фаза"| Load["Лампа 220В"]
    Load --> COM
    NO --> PS2

    NC -.- X["Не используется"]

Подключите питание 12В к VCC и GND модуля.
Подключите Фазу 220В к одному контакту лампы.
Другой контакт лампы подключите к клемме COM реле.
Клемму NO реле подключите к Нулю 220В.
Результат: Лампа загорится после установленной задержки.

Сценарий 2: Выключить нагрузку (напр., Лампа 220В) ПОСЛЕ задержки

Используем контакты COM и NC.

   flowchart LR
    PS1["Источник 12В DC"] -->|"+"| VCC["VCC"]
    PS1 -->|"-"| GND["GND"]

    VCC --- Timer["Таймер NE555"]
    GND --- Timer
    Timer -- "Управление" --> Coil["Катушка реле"]
    Coil --- Contacts["Реле"]

    Contacts --> COM["COM"]
    Contacts --> NC["NC"]
    Contacts --> NO["NO"]

    PS2["Сеть 220В AC"] -->|"Фаза"| Load["Лампа 220В"]
    Load --> COM
    NC --> PS2

    NO -.- X["Не используется"]

Подключите питание 12В к VCC и GND модуля.
Подключите Фазу 220В к одному контакту лампы.
Другой контакт лампы подключите к клемме COM реле.
Клемму NC реле подключите к Нулю 220В.
Результат: Лампа будет гореть сразу после подачи питания 220В и погаснет после установленной задержки (когда модуль 12В включится).

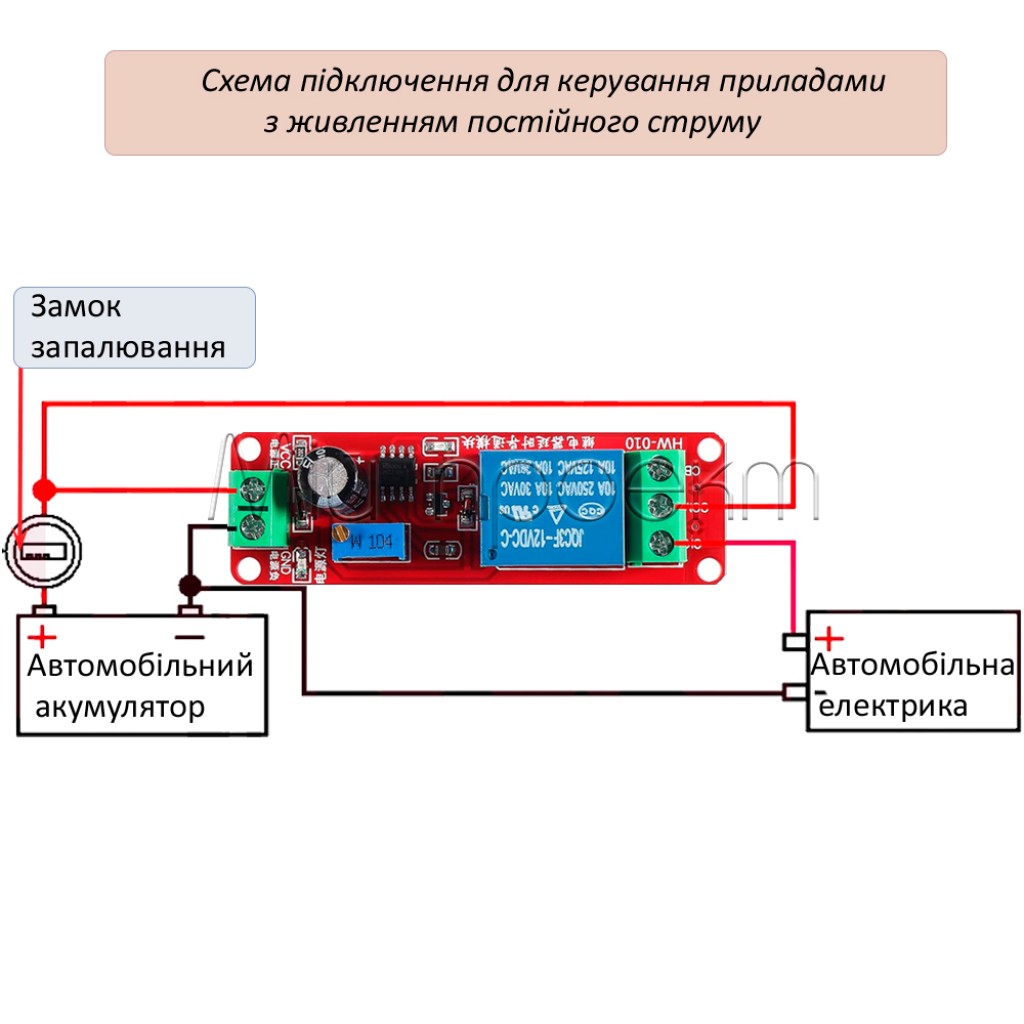

Сценарий 3: Включить нагрузку 12В после задержки (общее питание)

Используем контакты COM и NO. Возможно, когда нагрузка и модуль питаются от одного источника 12В.

 flowchart LR
    PS1["Источник 12В DC"] -->|"+"| VCC["VCC"]
    PS1 -->|"-"| GND["GND"]

    VCC --- Timer["Таймер NE555"]
    GND --- Timer
    Timer -- "Управление" --> Coil["Катушка реле"]
    Coil --- Contacts["Реле"]

    Contacts --> COM["COM"]
    Contacts --> NC["NC"]
    Contacts --> NO["NO"]

    VCC -- "Перемычка" --> COM
    NO --> Load["Лампа 12В"]
    Load --> GND

    NC -.- X["Не используется"]

Подключите питание 12В к VCC и GND модуля.
Сделайте перемычку между VCC и COM.
Подключите один контакт лампы 12В к клемме NO.
Другой контакт лампы 12В подключите к GND (минус питания).
Результат: Лампа 12В загорится после установленной задержки.

5. Настройка времени задержки

Осторожно вращайте винт на синем потенциометре маленькой отверткой.
Вращение в одну сторону увеличивает время, в другую - уменьшает.
Точное время подбирайте экспериментально, измеряя интервал до срабатывания реле.

6. Заключительные советы

Полярность: Не путайте VCC (+) и GND (-) при подключении питания модуля.
Нагрузка: Не превышайте максимальное напряжение и ток, указанные на корпусе реле для коммутируемой цепи.
Безопасность 220В: Всегда используйте гальваническую развязку (Сценарии 1, 2) для коммутации сетевого напряжения. Надежно изолируйте все соединения.
Корпус: Рассмотрите возможность размещения модуля в защитном корпусе.

Важное замечание: Мы приложили усилия, чтобы эта инструкция была точной и полезной. Однако, Эта инструкция предоставляется как справочный материал. Электронные компоненты могут иметь вариации, а схемы подключения зависят от конкретных условий и вашего оборудования. Эта информация предоставляется "как есть", без гарантий полноты или безошибочности. Настоятельно рекомендуем проверять спецификации вашего модуля (datasheet), сверяться с другими источниками и, при малейших сомнениях, обращаться к квалифицированным специалистам, особенно при работе с напряжением 220В.
