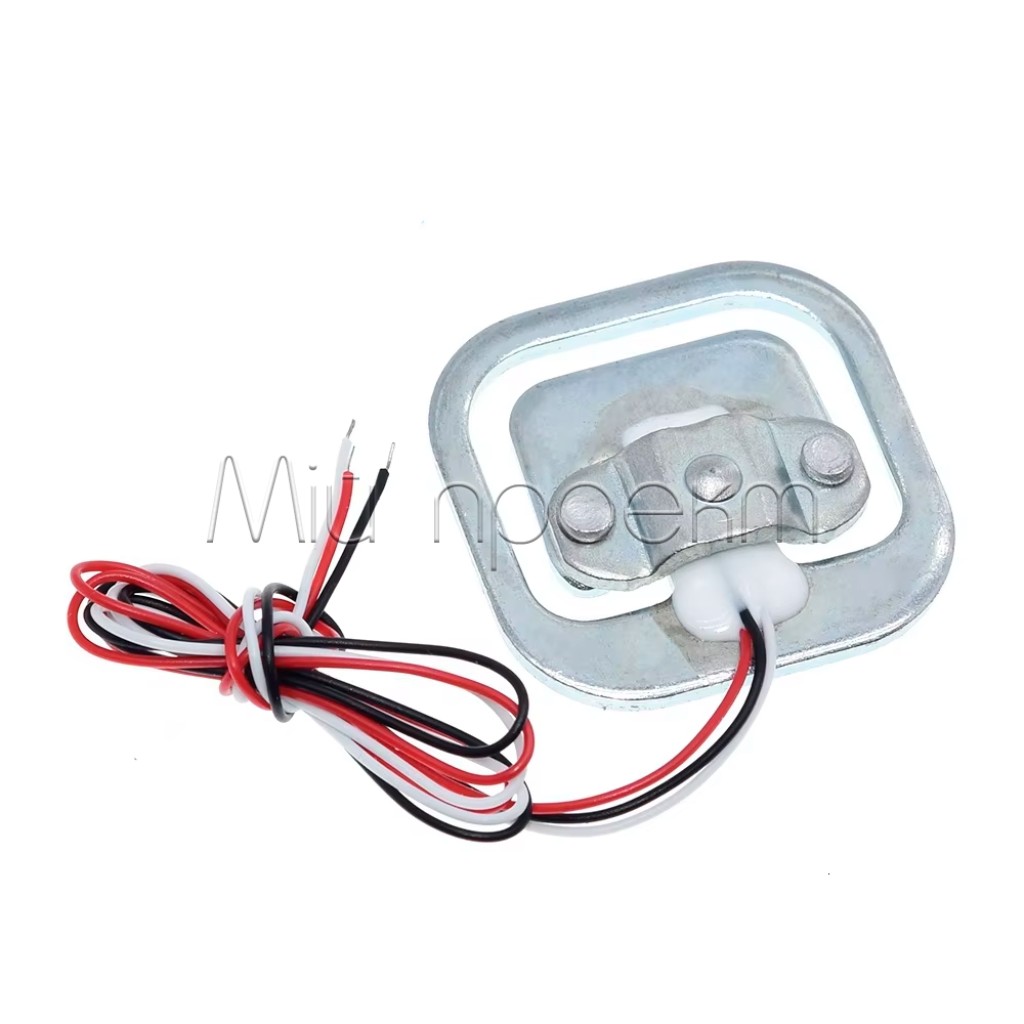

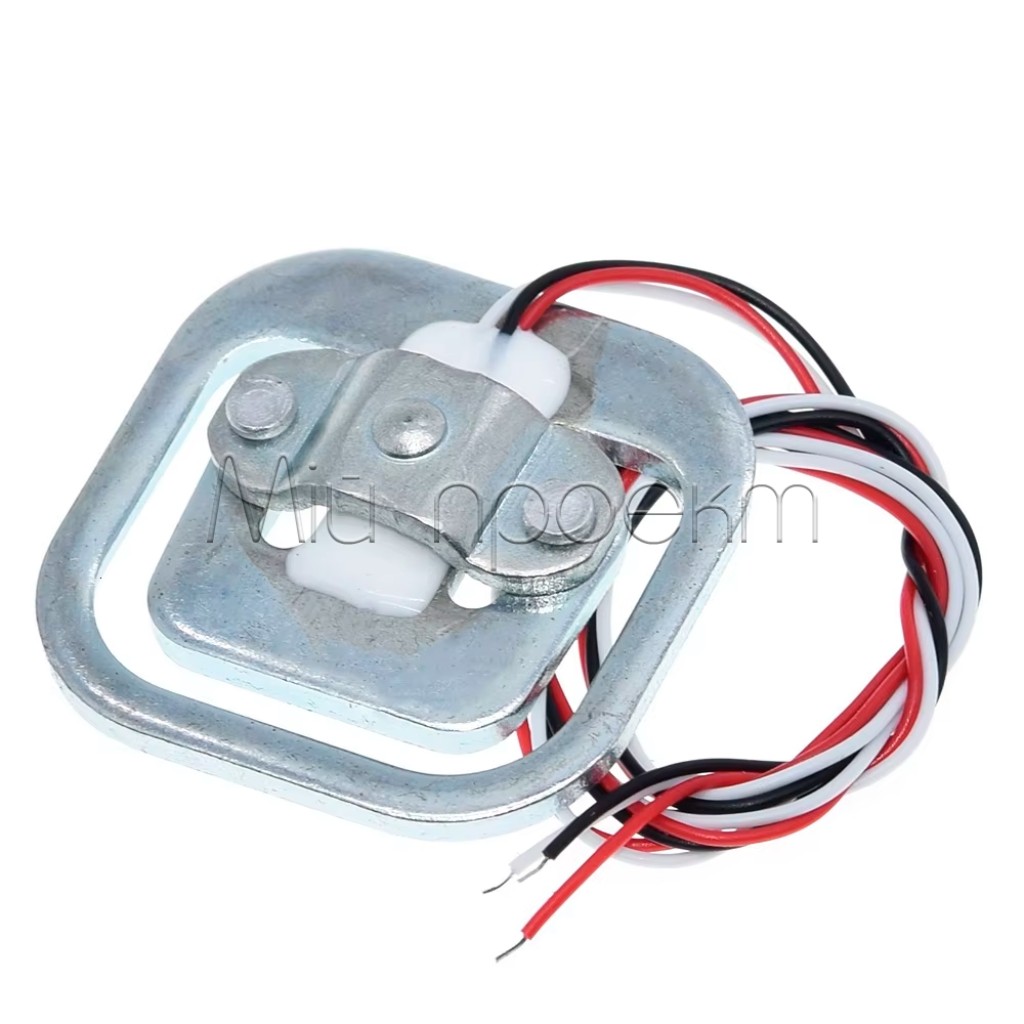

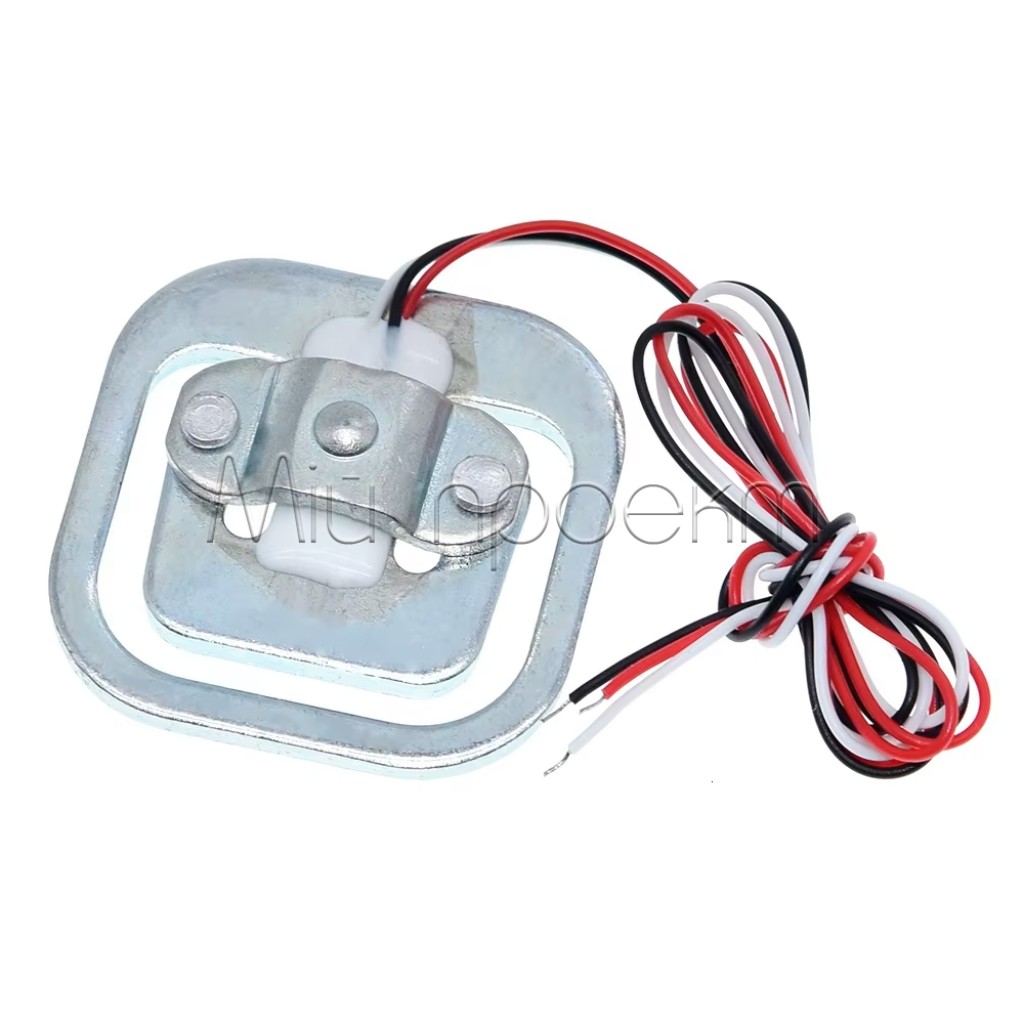

Кратко о полумостовом тензодатчике 5 / 50 кг
Полумостовой тензодатчик — трёхпроводный чувствительный элемент для самодельных электронных весов и систем контроля нагрузки. Доступны варианты с номинальной нагрузкой 5 кг или 50 кг: нужное исполнение выберите перед заказом.
Датчик не является готовыми весами и не подключается непосредственно к GPIO. Для считывания необходимы завершённая мостовая схема, усилитель с АЦП и контроллер, а после монтажа — калибровка известной массой.
Ключевые характеристики
- Тип
- Тензорезистивный датчик, полумост
- Номинальная нагрузка одного датчика
- 5 кг или 50 кг в зависимости от выбранного исполнения
- Напряжение возбуждения датчика
- 5–10 В постоянного тока; не путать с питанием АЦП и логическими уровнями контроллера
- Подключение
- 3 провода
- Размеры датчика

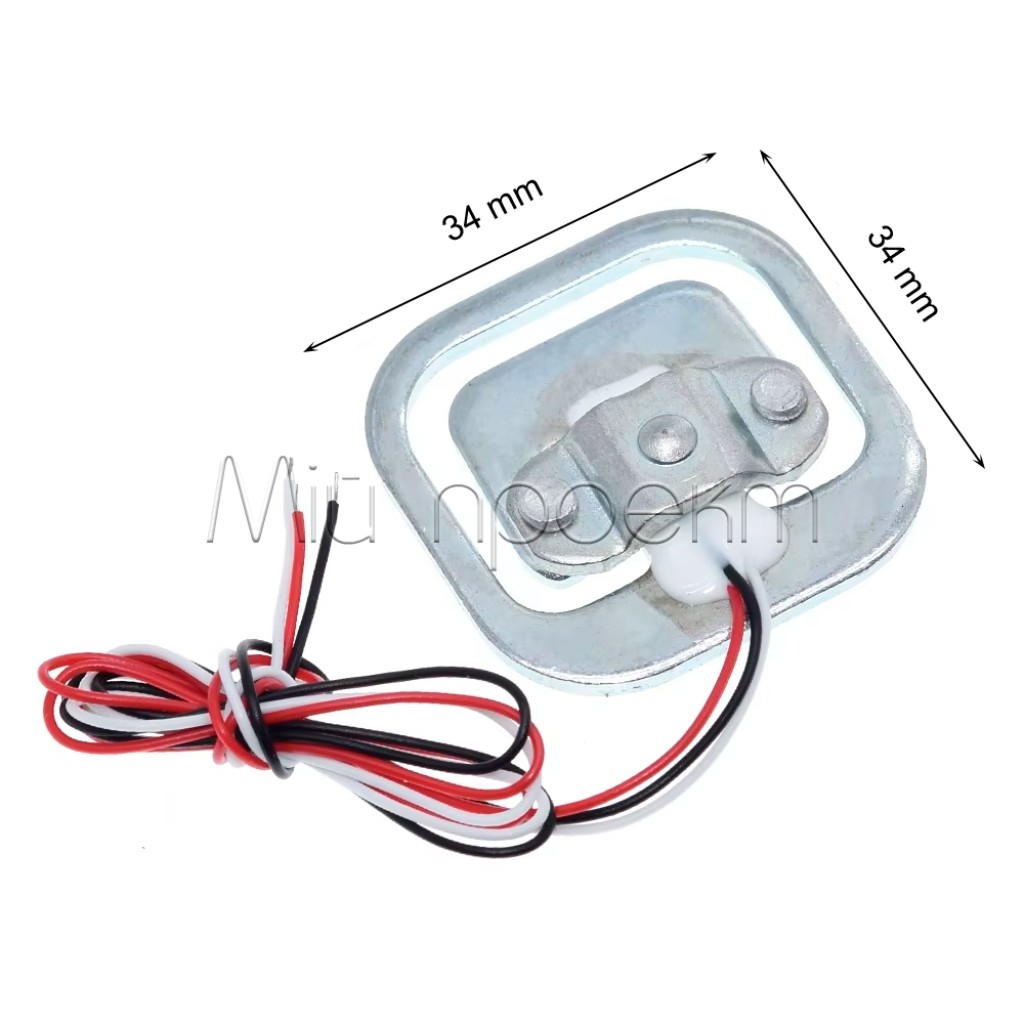

- 34 × 34 × 8 мм
- Длина кабеля
- Примерно 40 см
- Материал корпуса
- Алюминиевый сплав
- Чувствительность
- 1,0 ± 0,1 мВ/В
- Сопротивление плеч
- Примерно 1 кОм между средней точкой и каждым крайним выводом; примерно 2 кОм между крайними выводами
- Рабочая температура
- От −10 до +40 °C
Подробное описание и особенности
Тензорезисторы изменяют сопротивление при деформации чувствительной части под нагрузкой. Полумостовое исполнение образует лишь часть измерительного моста, поэтому один трёхпроводный датчик не заменяет готовый четырёхпроводный мостовой преобразователь. Полный мост можно собрать из нескольких датчиков или дополнить полумост прецизионными резисторами по соответствующей схеме.
Слабый аналоговый сигнал необходимо усилить и преобразовать в цифровые данные. Для этого подойдёт модуль усилителя и АЦП HX711. Arduino, ESP32, STM32 или Raspberry Pi работают уже с цифровым интерфейсом АЦП; совместимость определяется также его питанием, логическими уровнями и программным обеспечением.
Для платформы можно использовать четыре датчика на 50 кг с расчётной суммарной нагрузкой до 200 кг. Такой предел требует правильного распределения веса, соответствующей прочности платформы и отсутствия перегрузки отдельной опоры. Он не относится к исполнению на 5 кг и не является безусловной грузоподъёмностью любой собранной конструкции.

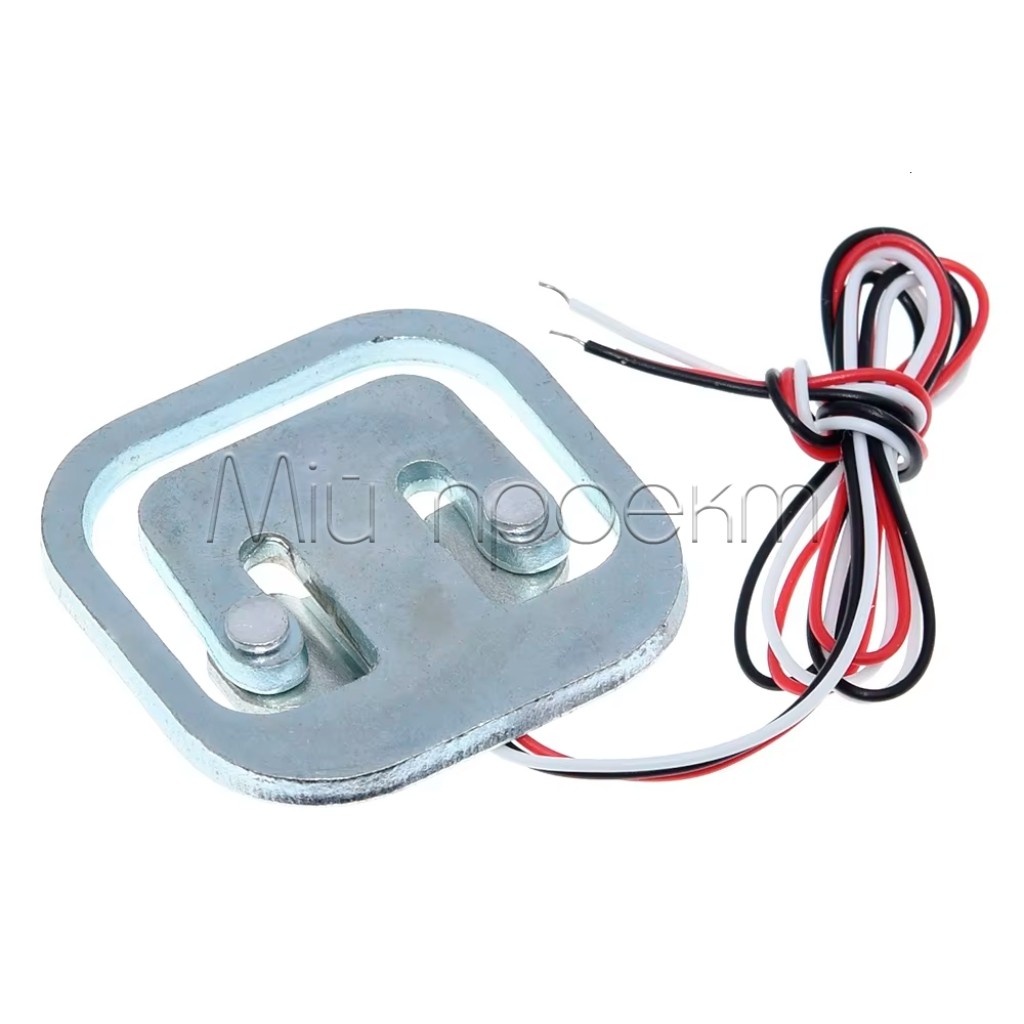

Механическое крепление является частью измерительной системы: опорная часть должна быть жёстко зафиксирована, а нагрузка — передаваться на центральный язычок без перекоса. Чувствительная часть должна иметь возможность деформироваться, а не упираться в основание. После окончательной сборки необходимо определить ноль и коэффициент пересчёта сигнала в единицы массы.
Подойдёт / не подойдёт
Подойдёт
- Для проектирования платформенных весов с несколькими опорами и отдельным АЦП.
- Для учебных стендов по тензометрии, тарированию и калибровке.
- Для замены датчика в весах, если совпадают номинал, геометрия крепления, электрическая схема и характеристики сигнала.
Не подойдёт
- Для прямого цифрового считывания с трёх проводов без усилителя и АЦП.
- В качестве безусловной механической или электрической замены любого датчика веса.
- В качестве одиночного готового полного моста. Если нужен именно такой формат, рассмотрите балочный четырёхпроводный тензодатчик на 1, 5, 10 или 20 кг, учитывая другую геометрию и способ монтажа.
Примеры применения
- Весовая платформа для посылок. Несколько одинаковых датчиков устанавливают под опорами платформы, объединяют в мост и подключают к АЦП. При выборе номинала учитывают вес самой платформы и неравномерное расположение груза.
- Контроль остатка сыпучего материала. Ёмкость устанавливают на весовое основание, а контроллер отслеживает изменение массы через АЦП. После тарирования пустой ёмкости система показывает массу содержимого; общая нагрузка на датчики должна оставаться в допустимых пределах.
- Учебный стенд. Полумост дополняют до полного моста, считывают сигнал и калибруют систему известными грузами, сравнивая показания до и после тарирования.
Подключение и настройка
Определите средний вывод
Отключите датчик от питания и измерьте сопротивление между всеми парами проводов. Наибольшее сопротивление будет между крайними выводами, а от среднего до каждого крайнего — примерно вдвое меньше. Не определяйте назначение проводов только по цвету: для трёхпроводных датчиков нет единого цветового стандарта.[1]
Соберите измерительный мост
Выберите схему для нужного количества полумостов. Для платформы с четырьмя датчиками соедините их в полный мост; выходы завершённого моста подведите к дифференциальному входу АЦП. Не оставляйте второй сигнальный вход неподключённым вместо завершения моста.
Согласуйте питание и интерфейсы
Проверьте отдельно напряжение возбуждения моста, допустимое питание выбранного модуля АЦП и логические уровни контроллера. Провода слабого аналогового сигнала прокладывайте вдали от силовых линий; при необходимости используйте экранирование.
Выполните калибровку
На собранной платформе установите ноль без полезного груза, затем приложите известную массу и настройте коэффициент пересчёта. Проверьте возврат к нулю и показания в разных точках платформы перед рабочим использованием.
Ограничения и безопасность
Не превышайте номинальную нагрузку
Ограничивайте нагрузку в соответствии с выбранным исполнением каждого датчика. Избегайте ударов, падения груза, боковых усилий и перекоса платформы: повреждение чувствительного элемента может привести к потере точности или работоспособности.
Напряжение датчика не является напряжением всей системы
Диапазон возбуждения 5–10 В не означает, что 10 В можно подавать на HX711 или GPIO. Модуль HX711 имеет допустимое питание 2,6–5,5 В. Не подавайте внешнее напряжение на его входы без проверенной схемы согласования.
Точность зависит от всей конструкции
Разрешение АЦП не определяет гарантированную точность весов. Обеспечьте стабильную температуру, защиту от чрезмерной влажности и вибраций; после изменения крепления или схемы повторите калибровку.
FAQ
5 кг и 50 кг — это два режима одного датчика?
Датчики на 5 кг и на 50 кг — отдельные исполнения, которые выбирают при заказе. Программная настройка не превращает исполнение на 5 кг в датчик с номиналом 50 кг.
Можно ли использовать один датчик?
Один полумостовой датчик можно использовать в схеме с дополнением до полного моста, например прецизионными резисторами. Усилитель с АЦП и калибровка всё равно необходимы; способ дополнения моста влияет на баланс и стабильность измерений.
Подойдёт ли датчик для ремонта готовых весов?
Тензодатчик подойдёт для замены только после сверки номинала, размеров, посадки, сопротивления и схемы проводов с оригинальным узлом. Одинаковое количество проводов само по себе не подтверждает совместимость.
Документы и источники
- SparkFun — Load Cell Amplifier HX711 Breakout Hookup Guide: общий принцип определения среднего вывода трёхпроводного датчика по сопротивлению и отсутствие единого цветового стандарта.
