Кратко о BF350-3AA

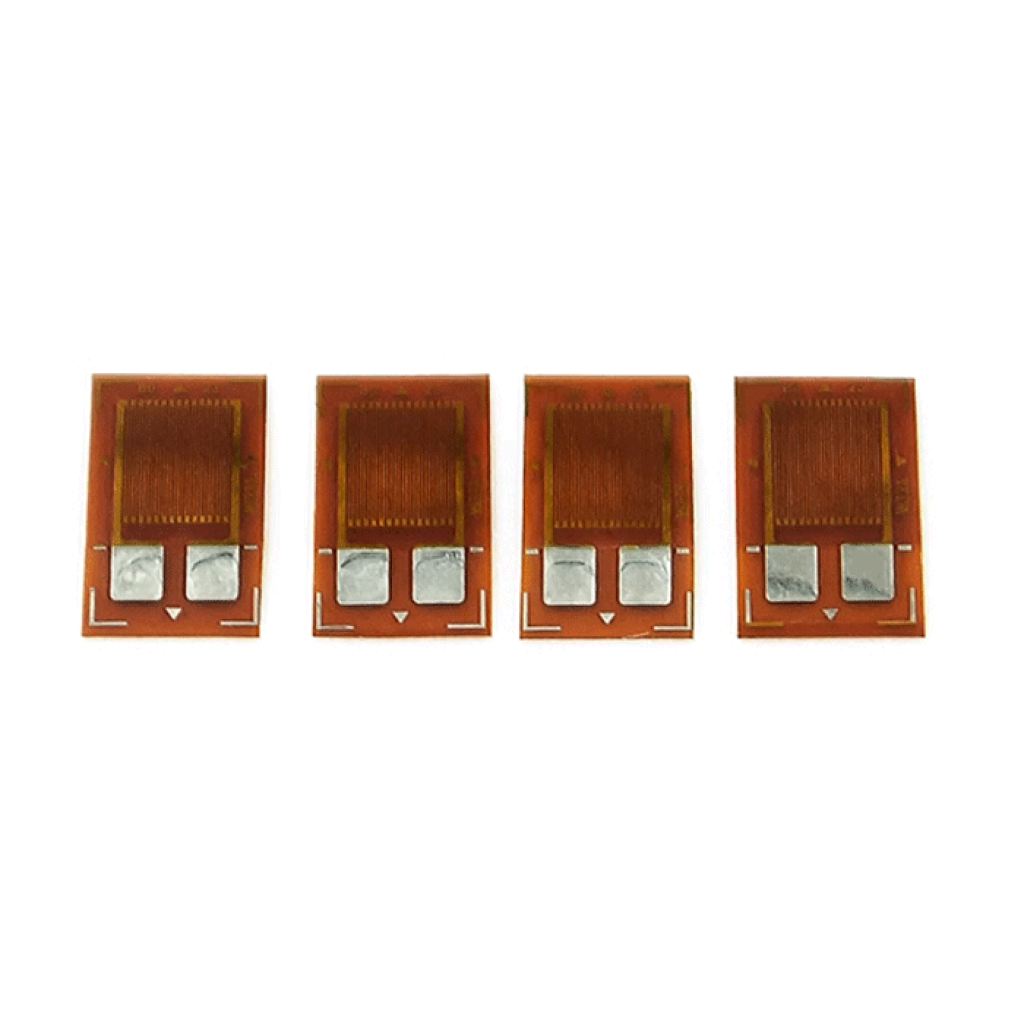

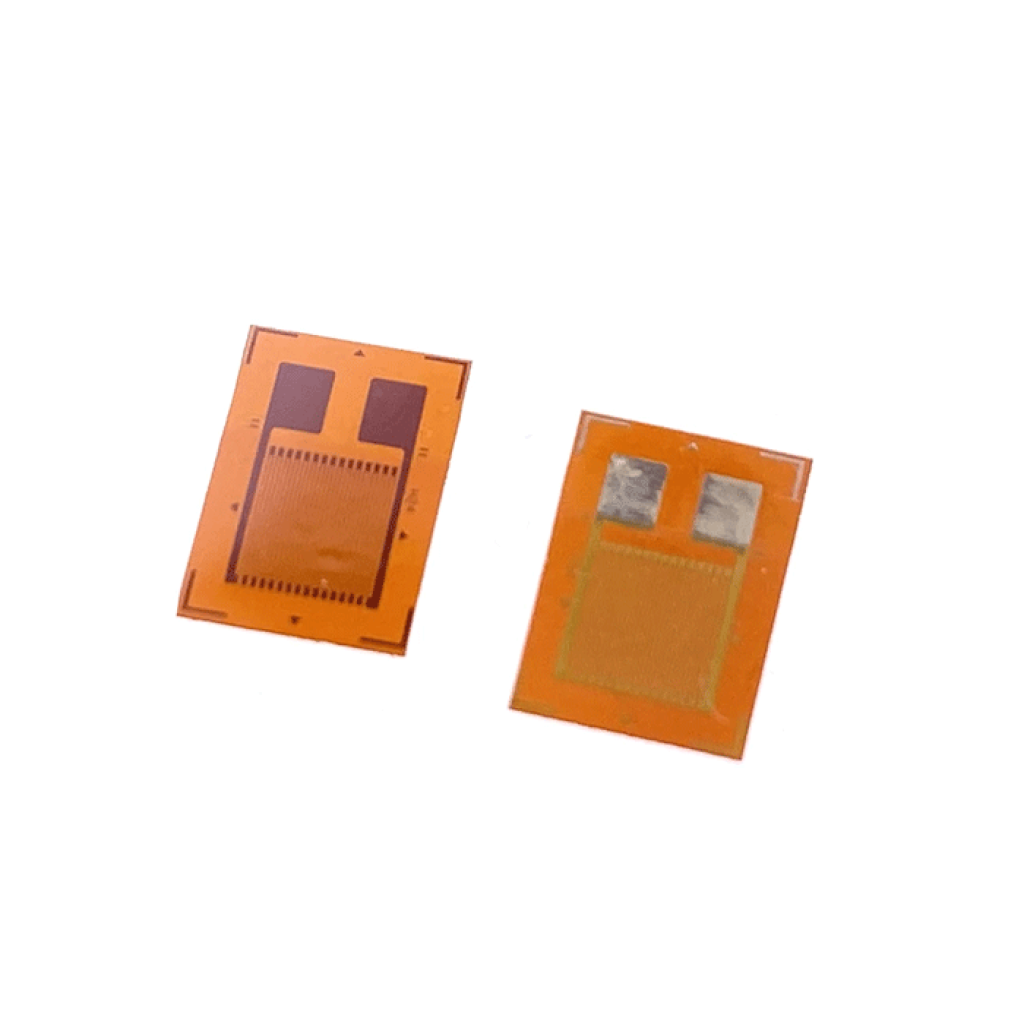

BF350-3AA — фольговый тензорезистор с номинальным сопротивлением 350 Ом для измерения механической деформации. Чувствительный элемент наклеивают на поверхность детали и используют в мостовой измерительной схеме. Это не готовый датчик веса с определённым пределом в килограммах: для измерения силы или массы нужны упругий элемент, электроника обработки сигнала и калибровка.
Ключевые характеристики
- Модель
- BF350-3AA
- Тип
- Фольговый резистивный датчик деформации
- Номинальное сопротивление
- 350 Ом
- Коэффициент тензочувствительности
- 2,00–2,20
- Материал чувствительной решётки
- Константан
- Подложка
- Эпоксидно-модифицированный фенольный материал
- Размеры элемента
- 7,1 × 4,5 мм
- Толщина подложки
- 32 ± 1 мкм
- Предельная деформация
- 2,0%; не является рекомендуемым рабочим уровнем для всей измерительной конструкции
Подробное описание и особенности
Тензорезистор BF350-3AA преобразует деформацию поверхности в изменение электрического сопротивления. Клеевой слой передаёт растяжение или сжатие детали фольговой решётке, поэтому качество приклеивания непосредственно влияет на результат. Одного электрического контакта с поверхностью недостаточно — нужна механическая связь с объектом измерения.
Мост Уитстона позволяет преобразовать небольшое изменение сопротивления в дифференциальный сигнал. Тензорезистор является частью этой цепи, а не завершённым мостом или платой с аналоговым выходом. При проектировании нужно предусмотреть дополнение моста, его балансировку и обработку слабого сигнала.
Измерение веса или силы требует отдельной механической конструкции: нагрузка должна создавать контролируемую упругую деформацию именно там, где закреплён датчик. Точность готового прибора совместно определяют механика, монтаж, температура, электроника и калибровка; коэффициент тензочувствительности не является погрешностью измерения массы.
Подойдёт / не подойдёт
Подойдёт
- Для наклеивания на опытные образцы и упругие металлические элементы.
- Для собственных тензометрических схем, когда можно спроектировать мост и откалибровать измерительный канал.
- Для учебных экспериментов с изменением сопротивления под действием деформации.
Не подойдёт
- В качестве готового датчика взвешивания с механическим креплением и заданной нагрузкой. Для такой задачи больше подходит балочный тензодатчик на 1, 5, 10 или 20 кг с выбором нужного исполнения.
- Для получения показаний массы или давления без измерительной схемы и калибровки.
Примеры применения
- Учебный стенд с балкой: наклейте тензорезистор на участок упругого изгиба, подключите к мостовой схеме и сравнивайте показания при разных контролируемых нагрузках. Не доводите балку до остаточной деформации.
- Прототип датчика силы в механизме: установите чувствительный элемент на специально спроектированной упругой детали и откалибруйте весь узел по известной силе. Результат будет относиться именно к этой геометрии и способу крепления.
- Лабораторное исследование материалов: используйте наклеенный датчик для наблюдения за изменением деформации образца под нагрузкой, контролируя температуру и стабильность нулевого показания.
Монтаж и подключение
Подготовьте место установки
Очистите поверхность и выберите клей для тензометрического монтажа, совместимый с материалом детали и условиями эксплуатации. Соблюдайте режим отверждения клея и сначала отработайте монтаж на пробном образце.
Соберите измерительный мост
Включите тензорезистор в рассчитанную мостовую схему и проверьте её баланс без нагрузки. Не подменяйте мостовое подключение простым присоединением элемента к цифровому входу контроллера.
Выберите обработку сигнала
Для считывания сформированного мостового сигнала можно использовать модуль АЦП HX711. Для аналогового тракта возможен инструментальный усилитель AD620 с отдельным АЦП. В обоих случаях нужно согласовать питание, входной диапазон и баланс моста; ни один вариант не заменяет механический монтаж и калибровку.
Настройте ноль и масштаб
После завершения монтажа проверьте стабильность без нагрузки, а затем откалибруйте систему по известной деформации, силе или массе в соответствии с задачей. Проверяйте повторяемость показаний в рабочих условиях.
Ограничения и безопасность
Защитите тонкий чувствительный элемент
Избегайте механического повреждения решётки и превышения предельной деформации. Допустимый режим всего узла определяется также упругой деталью, клеем и температурой, поэтому не используйте предел датчика как допустимую нагрузку конструкции.
Учитывайте среду и монтаж
Защищайте установленный датчик от влаги и окисления подходящим покрытием. Подбирайте клей и защитное покрытие для фактической температуры работы; после температурных изменений проверяйте ноль и калибровку.
Не полагайтесь на некалиброванный сигнал
Отдельный тензорезистор не обеспечивает готовой точности весов или системы контроля нагрузки. Перед практическим использованием проверьте механику, электрическую схему и повторяемость измерений во всём необходимом рабочем диапазоне.
FAQ
На сколько килограммов рассчитан BF350-3AA?
BF350-3AA измеряет деформацию и не имеет собственного диапазона взвешивания в килограммах. Предел нагрузки зависит от упругой детали и места установки; перевод сигнала в массу требует калибровки готовой конструкции.
Достаточно ли одного тензорезистора для работы с HX711?
Один BF350-3AA может быть чувствительным элементом мостовой схемы, но не является полным мостом. Перед подключением к HX711 нужно сформировать остальную часть мостовой цепи и согласовать её выход со входом АЦП.
Можно ли просто прижать датчик к металлу?
BF350-3AA требует приклеивания для передачи деформации поверхности решётке. Прижатие без надлежащего клеевого соединения не заменяет тензометрический монтаж.
