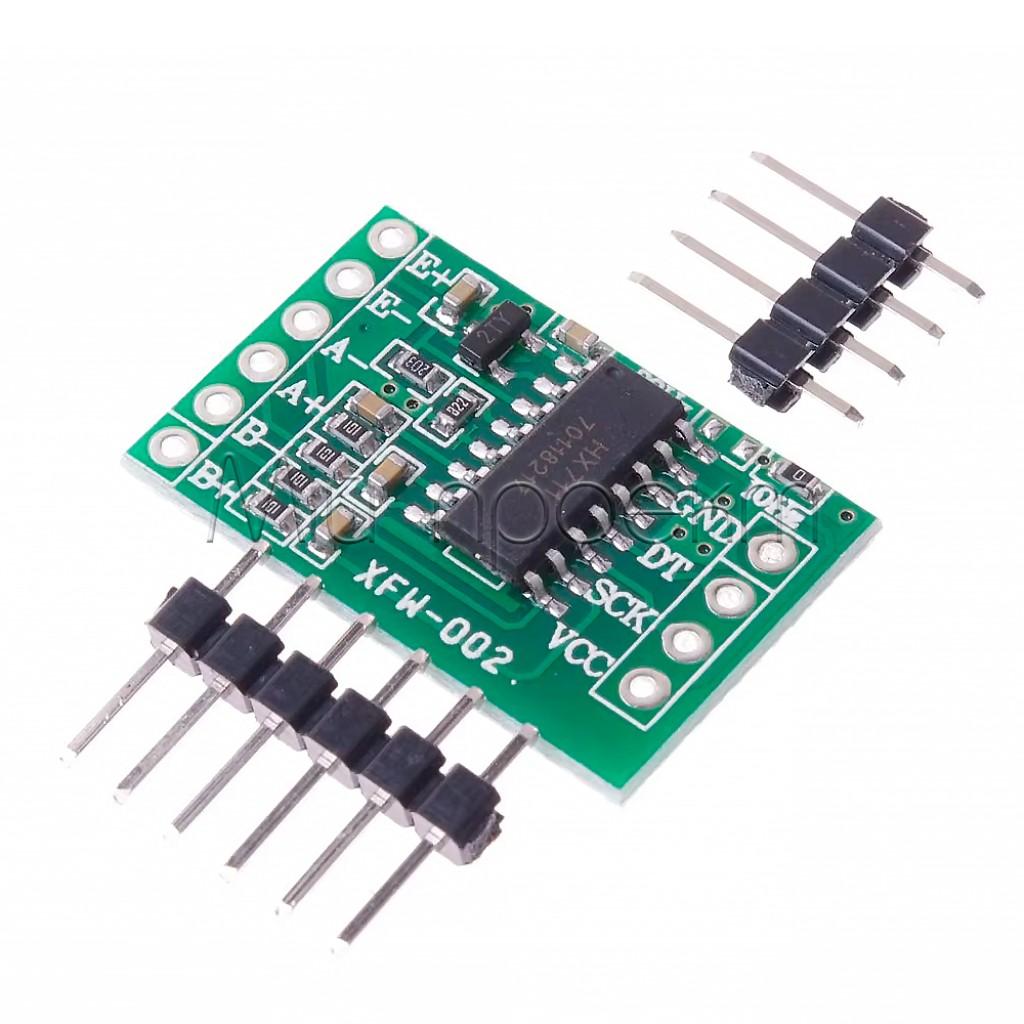

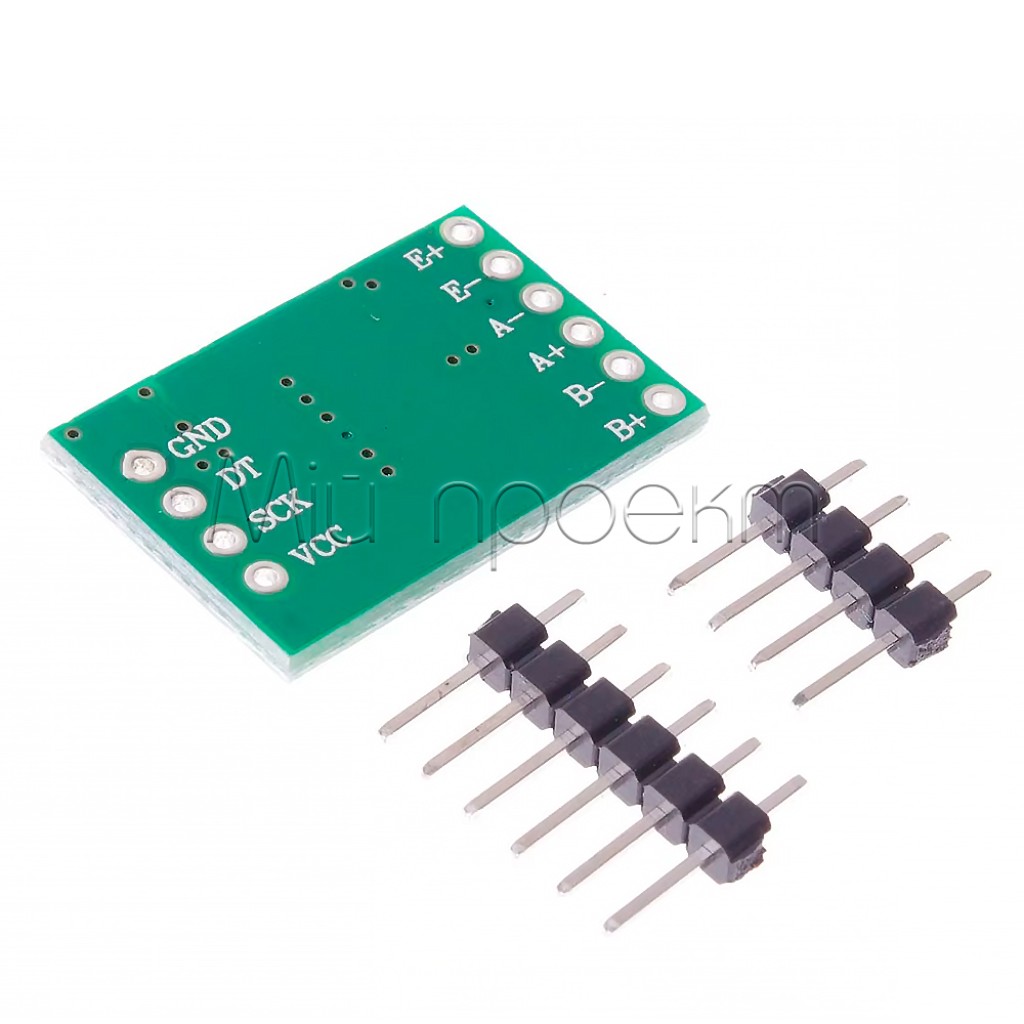

HX711 двухканальный датчик давления

Name: HX711 двухканальный датчик давления
Brand: Китай
SKU: 1212
Price: 36.00 UAH
Availability: InStock

Производитель: Китай Код товара: 1212

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

FAQ

📟 Модуль HX711 - 24-битный АЦП для тензодатчиков

Прецизионный аналого-цифровой преобразователь для весовых систем и мостовых датчиков

Общее описание

Модуль HX711 – это высокоточный 24-битный аналого-цифровой преобразователь, специально разработанный для работы с тензодатчиками и мостовыми схемами. Этот интеллектуальный модуль обеспечивает чрезвычайно точные измерения дифференциального напряжения с разрешением до 24 бит. Благодаря встроенному усилителю с программно управляемым коэффициентом усиления, модуль идеально подходит для создания прецизионных весовых систем, тензометрических установок и промышленных систем контроля. Простой цифровой интерфейс и минимальное количество внешних компонентов делают его оптимальным выбором для проектов любой сложности.

✅ Технические преимущества:

• 24-битное разрешение – обеспечивает невероятно высокую точность измерений, позволяя регистрировать даже самые малые изменения сигнала от тензодатчиков
• Два канала с разным усилением – канал A (усиление 128/64) и канал B (усиление 32) для работы с разными типами датчиков и диапазонами измерений
• Встроенная фильтрация помех – интегрированный фильтр для подавления сетевых помех 50/60 Гц, обеспечивающий стабильные и точные измерения

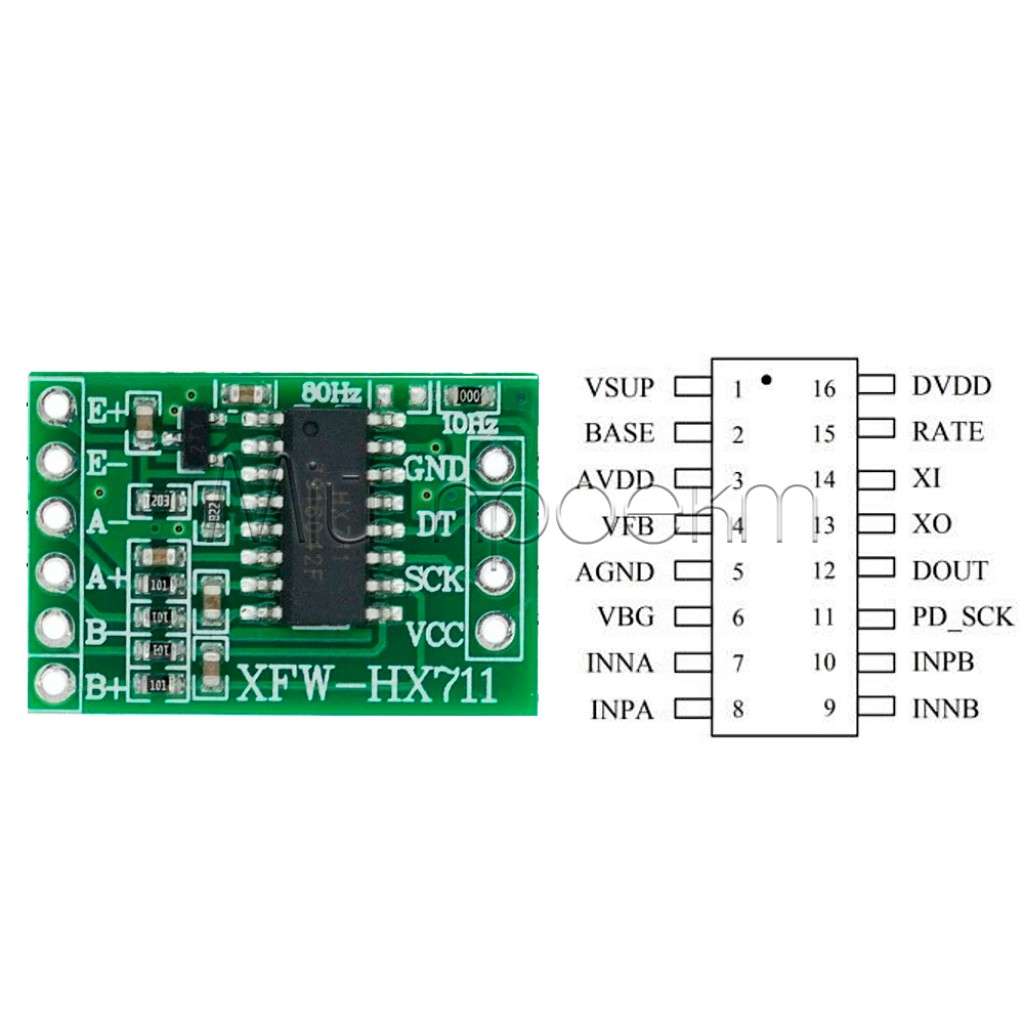

• Простой цифровой интерфейс – управление всего двумя линиями (DOUT и PD_SCK) без необходимости программирования внутренних регистров
• Минимальное энергопотребление – менее 1.5 мА в рабочем режиме и менее 1 мкА в режиме сна, идеально для автономных систем
• Встроенный регулятор питания – обеспечивает стабильное питание для тензодатчика и аналоговых схем, устраняя потребность во внешних регуляторах

🔧 Идеальное решение для:

Электронные весы

Тензометрические установки

Промышленные системы измерения

Датчики нагрузки

Автоматизация производства

Исследовательские проекты

DIY проекты Arduino

Мостовые датчики

💡 Широкие возможности применения:

Прецизионные весовые системы – модуль обеспечивает точность измерения, достаточную для создания лабораторных весов и промышленных систем взвешивания. Благодаря 24-битному разрешению можно регистрировать даже самые малые изменения массы, что критически важно для фармацевтической и химической промышленности.
Контроль механических напряжений – в строительстве и машиностроении модуль используется для мониторинга структурных напряжений, деформаций и нагрузок на конструкции. Это позволяет предупреждать разрушение и обеспечивать безопасность эксплуатации.
Автоматизация технологических процессов – интеграция с системами промышленной автоматизации позволяет контролировать дозирование материалов, нагрузку на оборудование и оптимизировать производственные процессы с высокой точностью.
Научные исследования и разработки – модуль идеально подходит для создания экспериментальных установок, где требуются прецизионные измерения сил, давлений и деформаций. Простота интеграции с микроконтроллерами делает его популярным в учебных заведениях.
Медицинское оборудование – используется в медицинских приборах для точного измерения физических параметров, таких как масса тела, сила сжатия и другие биомеханические показатели с высокой точностью и надежностью.

📦 Детальные технические характеристики:

Разрешение АЦП: 24 бита
Скорость измерения: 10 или 80 SPS (выборок в секунду)
Напряжение питания: 2.6 - 5.5 В
Потребление тока:
- Рабочий режим: < 1.5 мА
- Режим сна: < 1 мкА
Канал A:
- Усиление 128: диапазон ±20 мВ
- Усиление 64: диапазон ±40 мВ
Канал B: Усиление 32, диапазон ±80 мВ
Время установления:
- 400 мс при 10 SPS
- 50 мс при 80 SPS

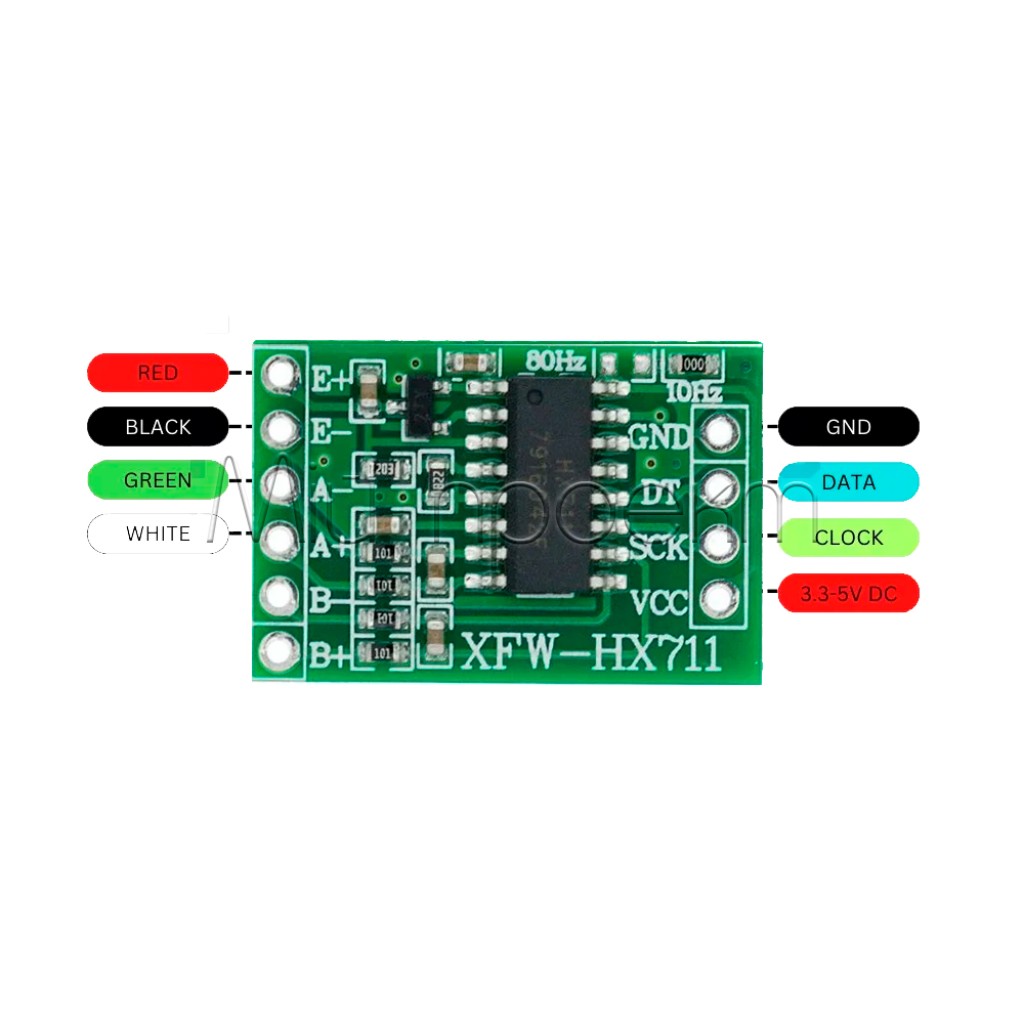

Интерфейс: Цифровой последовательный (2 линии: DOUT, PD_SCK)
Встроенные функции:
- Регулятор питания для датчика
- Генератор тактовых импульсов
- Схема сброса при включении
- Фильтр помех 50/60 Гц
Температурный диапазон: -40°C до +85°C
Размеры модуля: Компактный форм-фактор для легкой интеграции

⚠️ Важные аспекты использования:

Протокол считывания данных
Инициализация после включения – первое измерение после подачи питания или выхода из режима сна следует игнорировать, так как оно может содержать некорректные данные. Рекомендуется пауза 100 мс или более для стабилизации схемы.
Особенности канала B – по данным пользователей, канал B может работать менее стабильно по сравнению с каналом A. Для критически важных применений рекомендуется использовать канал A с соответствующим коэффициентом усиления.
Экранирование и заземление – для достижения максимальной точности измерений рекомендуется правильное экранирование аналоговых линий и качественное заземление. Это особенно важно в промышленных условиях с высоким уровнем электромагнитных помех.
Калибровка системы – для получения абсолютных значений измерений необходимо провести калибровку с использованием эталонных образцов. Модуль выдает цифровые коды, которые требуют преобразования в физические единицы измерения.

Модуль HX711 – это профессиональное решение для прецизионных измерений, которое сочетает высокую точность, простоту использования и доступную цену. Идеальный выбор для инженеров, исследователей и энтузиастов, которым нужен надежный инструмент для работы с тензодатчиками.

ЗАКАЖИТЕ СЕЙЧАС

#HX711 #АЦП24бит #Тензодатчик #ВесыЭлектроника #Arduino #ПрецизионныеИзмерения

Характеристики

-Основные-

-Рабочее напряжение-

2.6 - 5.5 В

-Ток потребления-

<1.5 мА

-Интерфейс-

SPI

-Рабочая частота-

10 измерений в секунду (Гц), или 80 измерений в секунду (Гц)

-Дополнительные-

-Размеры-

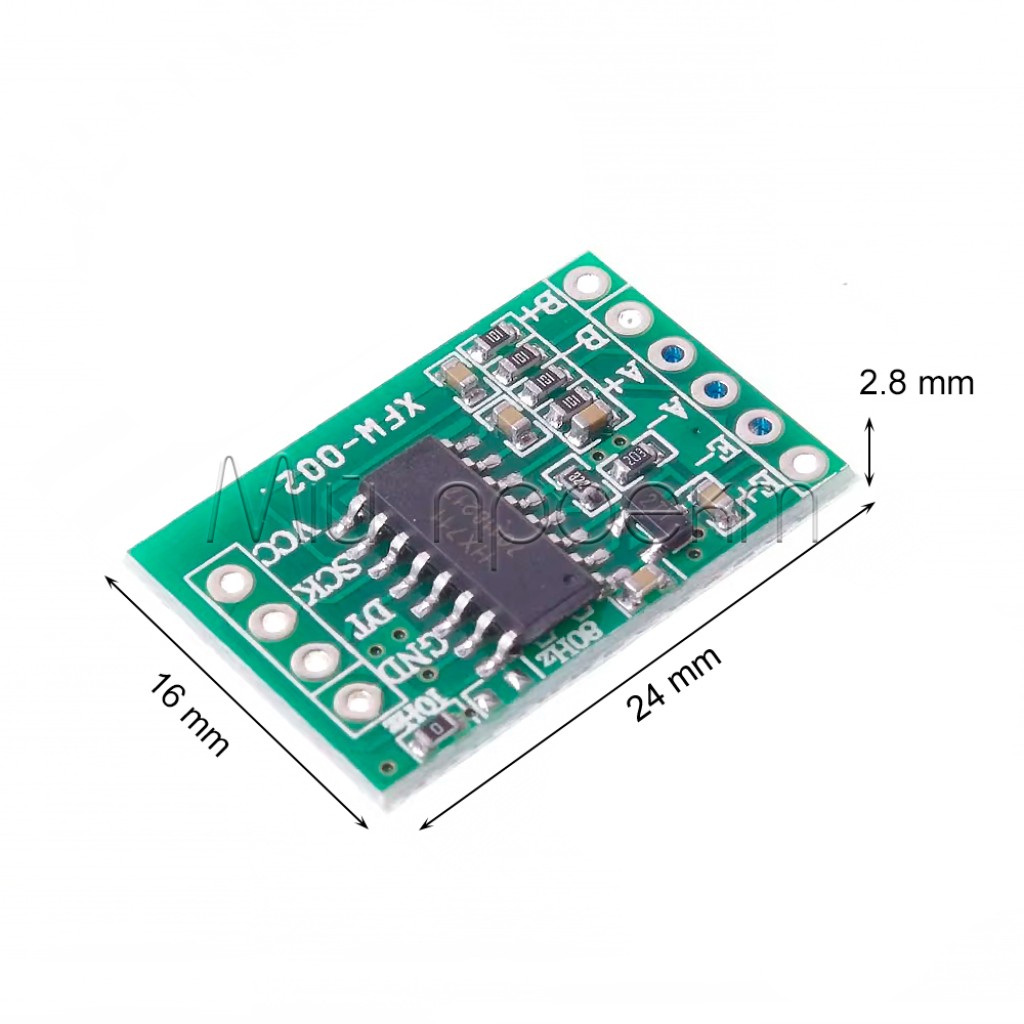

24 х 16 мм

-Тип микросхемы-

HX711

-Коэффициент усиления канала A-

64 или 128

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

FAQ (частые вопросы)

?Как бороться с шумом для точных показаний?

!Используйте конденсаторы для фильтрации, экранированные кабели, усредняйте несколько измерений в коде.
?Влияет ли температура на показания, и как компенсировать?

!Да, компенсируйте, измерив температуру отдельно и применив корректирующий коэффициент из данных датчика.
?Как программировать HX711 с Arduino?

!Используйте библиотеку "HX711" от bogde, инициализируйте, настройте коэффициент усиления, читайте данные.
?Как калибровать HX711 для точных измерений давления?

!Измерьте выход при нулевом давлении для смещения, при известном давлении — для коэффициента масштаба. Используйте формулу: давление = (текущее значение - смещение) / коэффициент × максимальное давление.
?Какие датчики давления совместимы с HX711?

!Любой аналоговый датчик давления с выходным напряжением 0–5 В или 0–3,3 В, особенно с Wheatstone bridge. Проверьте требования к питанию и сигналу.
?Как использовать оба канала HX711 для измерения давления?

!Подключите два датчика к каналам A и B, переключайте каналы через пин выбора, читайте данные последовательно.
?Как уменьшить энергопотребление HX711 в батарейных проектах?

!Активируйте режим сна через пин PD_SCK, проводите измерения периодически, переводя микроконтроллер в режим сна.
