HX711 двоканальний датчик тиску

Name: HX711 двоканальний датчик тиску
Brand: Мій Проект
SKU: 1212
Price: 36.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 1212

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

FAQ

Рекомендуємо

В наявності

Код товару: 1212

36.00 грн

Знайшли дешевше?

-Робоча напруга-:2.6 - 5.5 В

-Струм споживання-:<1.5 мА

-Інтерфейс-:SPI

-Робоча частота-:10 вимірів за секунду (Гц), або 80 вимірів за секунду (Гц)

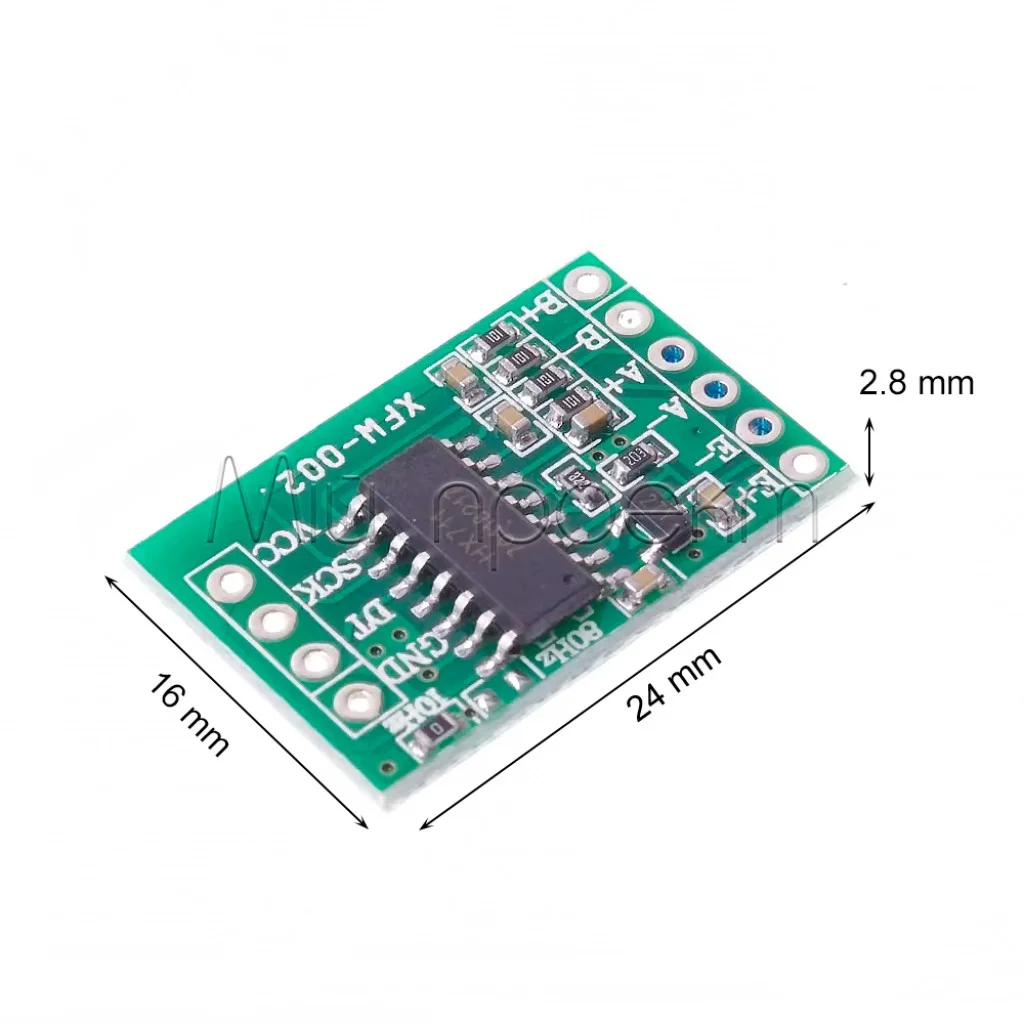

-Розміри-:24 х 16 мм

-Тип мікросхеми-:HX711

-Коефіцієнт посилення каналу A-:64 або 128

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

HX711 двоканальний датчик тиску

Код товару: 1212

36.00 грн

Опис

📟 Модуль HX711 - 24-бітний АЦП для тензодатчиків

Прецизійний аналого-цифровий перетворювач для вагових систем та мостових датчиків

Загальний опис

Модуль HX711 – це високоточний 24-бітний аналого-цифровий перетворювач, спеціально розроблений для роботи з тензодатчиками та мостовими схемами. Цей інтелектуальний модуль забезпечує надзвичайно точні вимірювання диференційної напруги з роздільною здатністю до 24 біт. Завдяки вбудованому підсилювачу з програмно керованим коефіцієнтом посилення, модуль ідеально підходить для створення прецизійних вагових систем, тензометричних установок та промислових систем контролю. Простий цифровий інтерфейс та мінімальна кількість зовнішніх компонентів роблять його оптимальним вибором для проектів будь-якої складності.

✅ Технічні переваги:

• 24-бітна роздільна здатність – забезпечує неймовірно високу точність вимірювань, що дозволяє реєструвати навіть найменші зміни сигналу з тензодатчиків
• Два канали з різним посиленням – канал A (посилення 128/64) та канал B (посилення 32) для роботи з різними типами датчиків та діапазонами вимірювань
• Вбудована фільтрація перешкод – інтегрований фільтр для придушення мережевих перешкод 50/60 Гц, що забезпечує стабільні та точні вимірювання

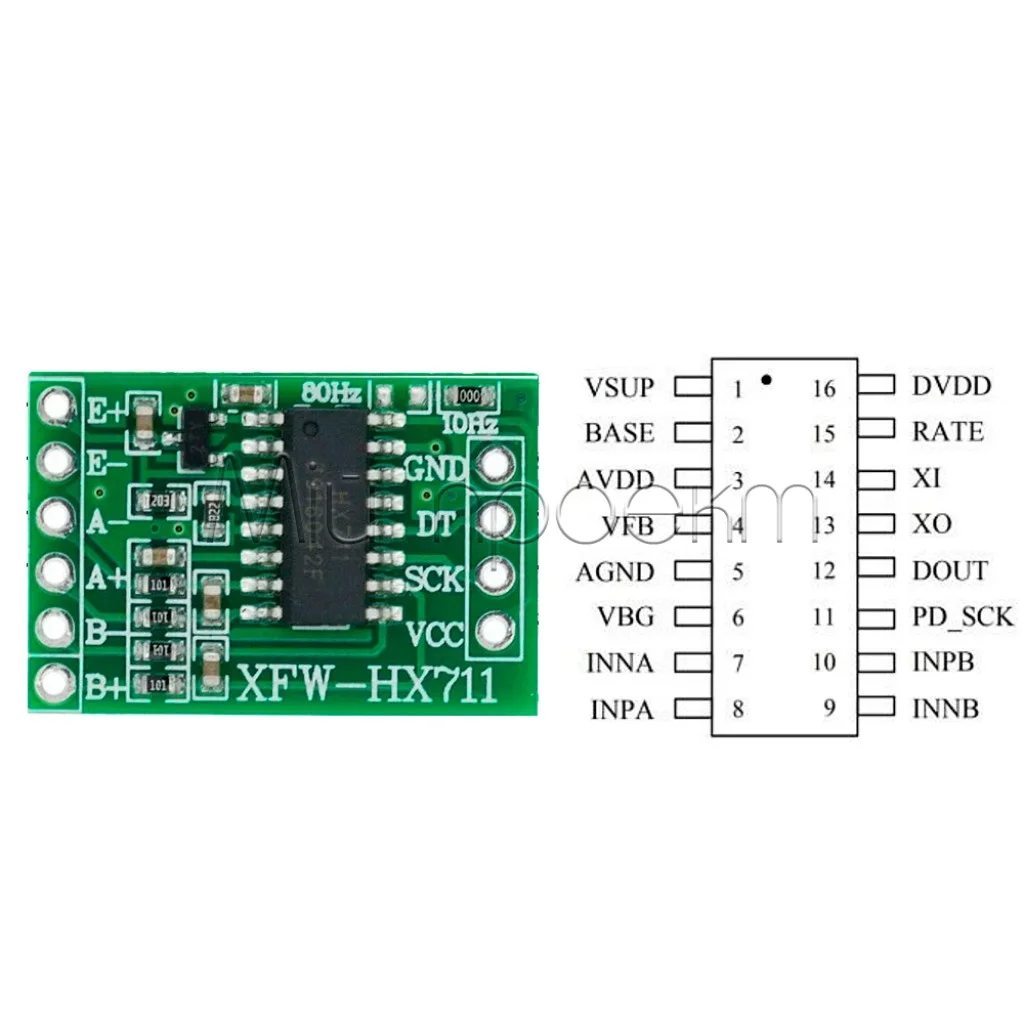

• Простий цифровий інтерфейс – керування всього двома лініями (DOUT та PD_SCK) без необхідності програмування внутрішніх регістрів
• Мінімальне енергоспоживання – менше 1.5 мА в робочому режимі та менше 1 мкА в режимі сну, ідеально для автономних систем
• Вбудований регулятор живлення – забезпечує стабільне живлення для тензодатчика та аналогових схем, усуваючи потребу у зовнішніх регуляторах

🔧 Ідеальне рішення для:

Електронні ваги

Тензометричні установки

Промислові системи вимірювання

Датчики навантаження

Автоматизація виробництва

Дослідницькі проекти

DIY проекти Arduino

Мостові датчики

💡 Широкі можливості застосування:

Прецизійні вагові системи – модуль забезпечує точність вимірювання, достатню для створення лабораторних ваг та промислових систем зважування. Завдяки 24-бітній роздільній здатності можна реєструвати навіть найменші зміни маси, що критично важливо для фармацевтичної та хімічної промисловості.
Контроль механічних напружень – у будівництві та машинобудуванні модуль використовується для моніторингу структурних напружень, деформацій та навантажень на конструкції. Це дозволяє попереджувати руйнування та забезпечувати безпеку експлуатації.
Автоматизація технологічних процесів – інтеграція з системами промислової автоматизації дозволяє контролювати дозування матеріалів, навантаження на обладнання та оптимізувати виробничі процеси з високою точністю.
Наукові дослідження та розробки – модуль ідеально підходить для створення експериментальних установок, де потрібні прецизійні вимірювання сил, тисків та деформацій. Простота інтеграції з мікроконтролерами робить його популярним у навчальних закладах.
Медичне обладнання – використовується в медичних приладах для точного вимірювання фізичних параметрів, таких як маса тіла, сила стискання та інші біомеханічні показники з високою точністю та надійністю.

📦 Детальні технічні характеристики:

Роздільна здатність АЦП: 24 біти
Швидкість вимірювання: 10 або 80 SPS (зразків на секунду)
Напруга живлення: 2.6 - 5.5 В
Споживання струму:
- Робочий режим: < 1.5 мА
- Режим сну: < 1 мкА
Канал A:
- Посилення 128: діапазон ±20 мВ
- Посилення 64: діапазон ±40 мВ
Канал B: Посилення 32, діапазон ±80 мВ
Час встановлення:
- 400 мс при 10 SPS
- 50 мс при 80 SPS

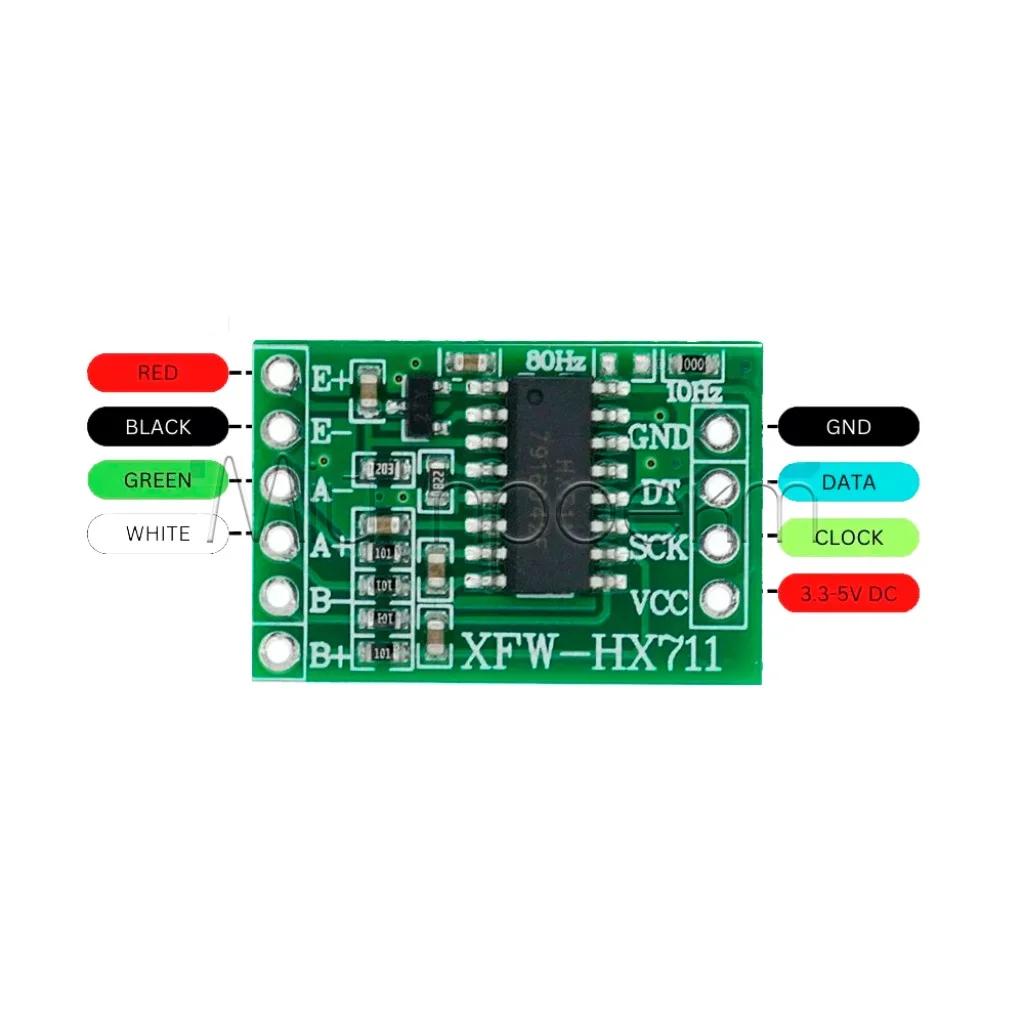

Інтерфейс: Цифровий послідовний (2 лінії: DOUT, PD_SCK)
Вбудовані функції:
- Регулятор живлення для датчика
- Генератор тактових імпульсів
- Схема скидання при увімкненні
- Фільтр перешкод 50/60 Гц
Температурний діапазон: -40°C до +85°C
Розміри модуля: Компактний форм-фактор для легкої інтеграції

⚠️ Важливі аспекти використання:

Протокол зчитування даних – для отримання точних результатів необхідно дотримуватися правильної послідовності: очікування сигналу готовності на лінії DOUT, генерація 24 тактових імпульсів для зчитування даних та додаткових імпульсів для вибору каналу наступного вимірювання.
Ініціалізація після увімкнення – перше вимірювання після подачі живлення або виходу з режиму сну слід ігнорувати, оскільки воно може містити некоректні дані. Рекомендується пауза 100 мс або більше для стабілізації схеми.
Особливості каналу B – за даними користувачів, канал B може працювати менш стабільно порівняно з каналом A. Для критично важливих застосувань рекомендується використовувати канал A з відповідним коефіцієнтом посилення.
Екранування та заземлення – для досягнення максимальної точності вимірювань рекомендується правильне екранування аналогових ліній та якісне заземлення. Це особливо важливо в промислових умовах з високим рівнем електромагнітних перешкод.
Калібрування системи – для отримання абсолютних значень вимірювань необхідно провести калібрування з використанням еталонних зразків. Модуль видає цифрові коди, які потребують перетворення в фізичні одиниці вимірювання.

Модуль HX711 – це професійне рішення для прецизійних вимірювань, яке поєднує високу точність, простоту використання та доступну ціну. Ідеальний вибір для інженерів, дослідників та ентузіастів, які потребують надійного інструменту для роботи з тензодатчиками.

#HX711 #АЦП24біт #Тензодатчик #ВагіElectronics #Arduino #ПрецизійніВимірювання

Характеристики

-Основні-

-Робоча напруга-

2.6 - 5.5 В

-Струм споживання-

<1.5 мА

-Інтерфейс-

SPI

-Робоча частота-

10 вимірів за секунду (Гц), або 80 вимірів за секунду (Гц)

-Додаткові-

-Розміри-

24 х 16 мм

-Тип мікросхеми-

HX711

-Коефіцієнт посилення каналу A-

64 або 128

Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді

Додайте питання, і ми відповімо найближчим часом.

Немає питань про даний товар, станьте першим і задайте своє питання.

FAQ (часті запитання)

?Як боротися з шумом для точних показників?

!Використовуйте конденсатори для фільтрації, екрановані кабелі, усереднюйте кілька вимірювань у коді.
?Чи впливає температура на показники, і як компенсувати?

!Так, компенсуйте, вимірявши температуру окремо та застосувавши корекційний коефіцієнт із даних датчика.
?Як програмувати HX711 з Arduino?

!Використовуйте бібліотеку "HX711" від bogde, ініціалізуйте, налаштуйте коефіцієнт підсилення, читайте дані.
?Як калібрувати HX711 для точних вимірювань тиску?

!Виміряйте вихід при нульовому тиску для зсуву, при відомому тиску — для коефіцієнта масштабу. Використовуйте формулу: тиск = (поточне значення - зсув) / коефіцієнт × максимальний тиск.
?Які датчики тиску сумісні з HX711?

!Будь-який аналоговий датчик тиску з вихідною напругою 0–5 В або 0–3,3 В, особливо з Wheatstone bridge. Перевірте вимоги до живлення та сигналу.
?Як використовувати обидва канали HX711 для тиску?

!Підключіть два датчики до каналів A і B, перемикайте канали через пін вибору, читайте дані послідовно.
?Як зменшити енергоспоживання HX711 у батарейних проектах?

!Активуйте режим сну через пін PD_SCK, проводьте вимірювання періодично, переводячи мікроконтролер у режим сну.
