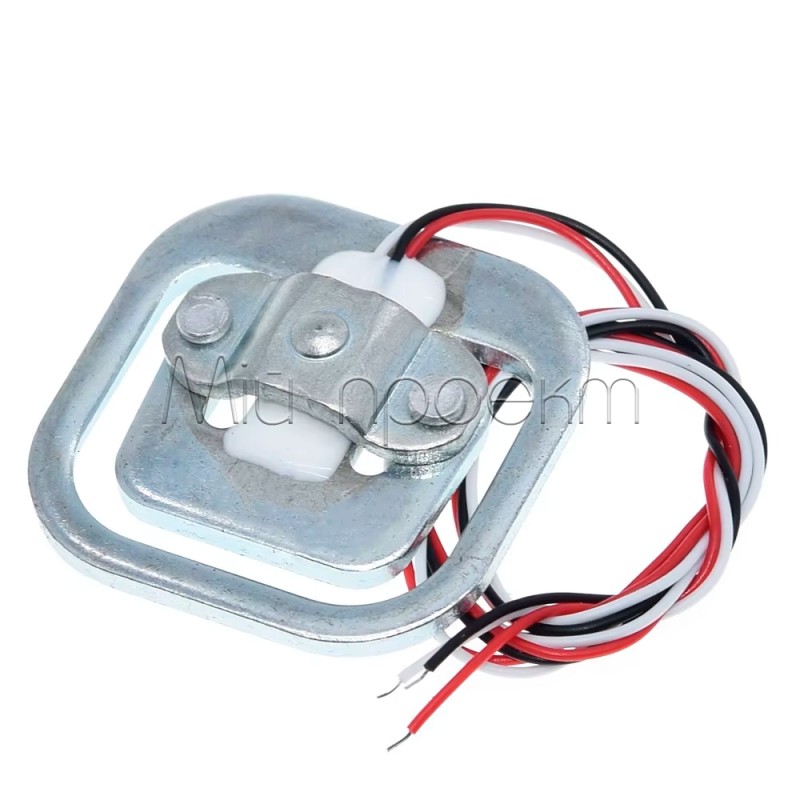

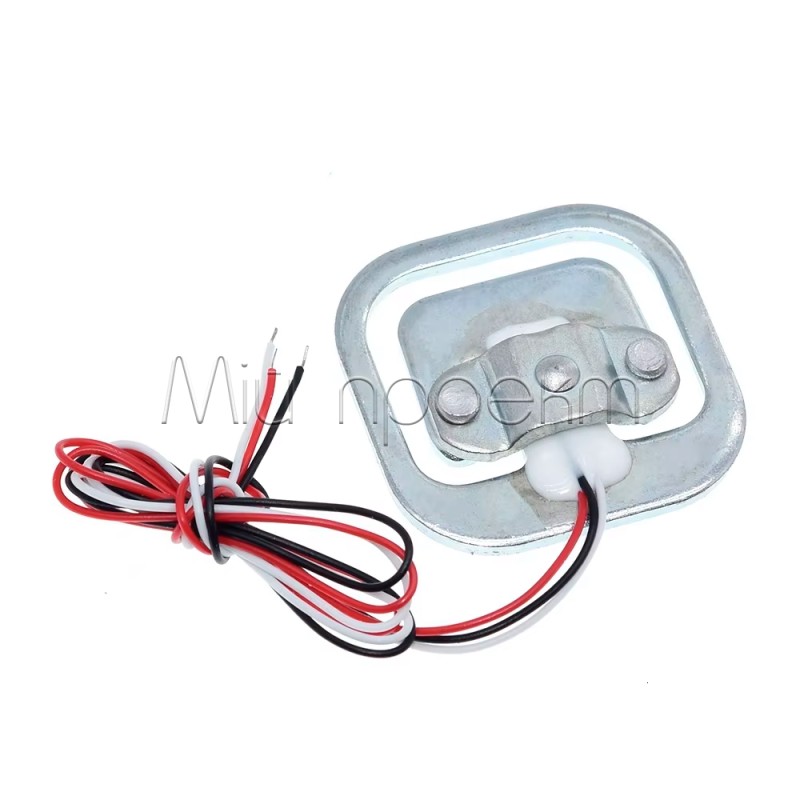

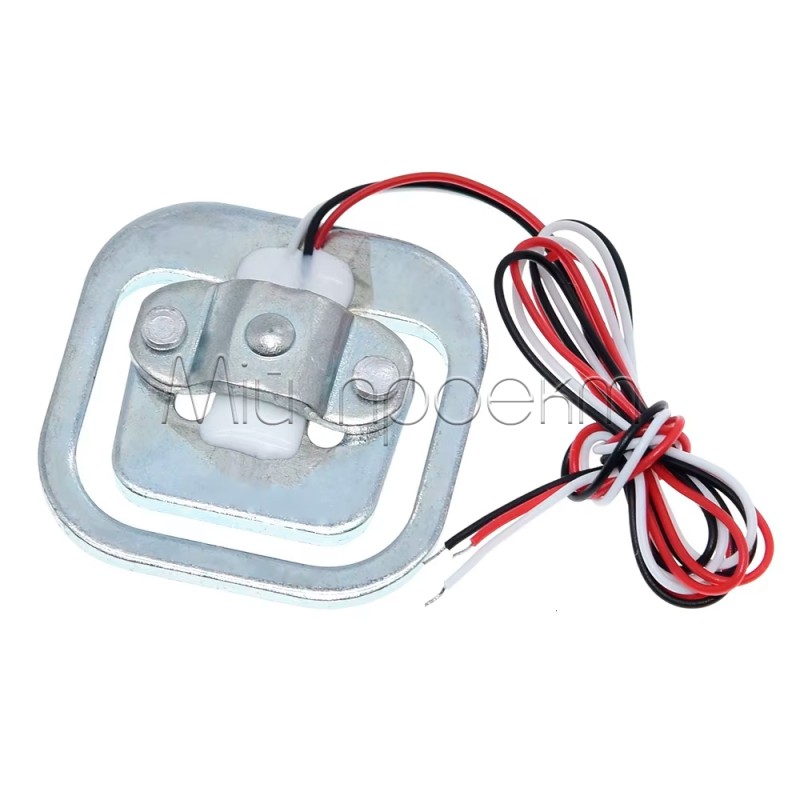

Коротко про напівмостовий тензодатчик 5 / 50 кг
Напівмостовий тензодатчик — трипровідний чутливий елемент для саморобних електронних ваг і систем контролю навантаження. Доступні варіанти з номінальним навантаженням 5 кг або 50 кг: потрібне виконання оберіть перед замовленням.
Датчик не є готовими вагами та не підключається безпосередньо до GPIO. Для зчитування потрібні завершена мостова схема, підсилювач з АЦП і контролер, а після монтажу — калібрування відомою масою.
Ключові характеристики
- Тип
- Тензорезистивний датчик, напівміст
- Номінальне навантаження одного датчика
- 5 кг або 50 кг залежно від обраного виконання
- Напруга збудження датчика
- 5–10 В постійного струму; не плутати з живленням АЦП та логічними рівнями контролера
- Підключення
- 3 проводи

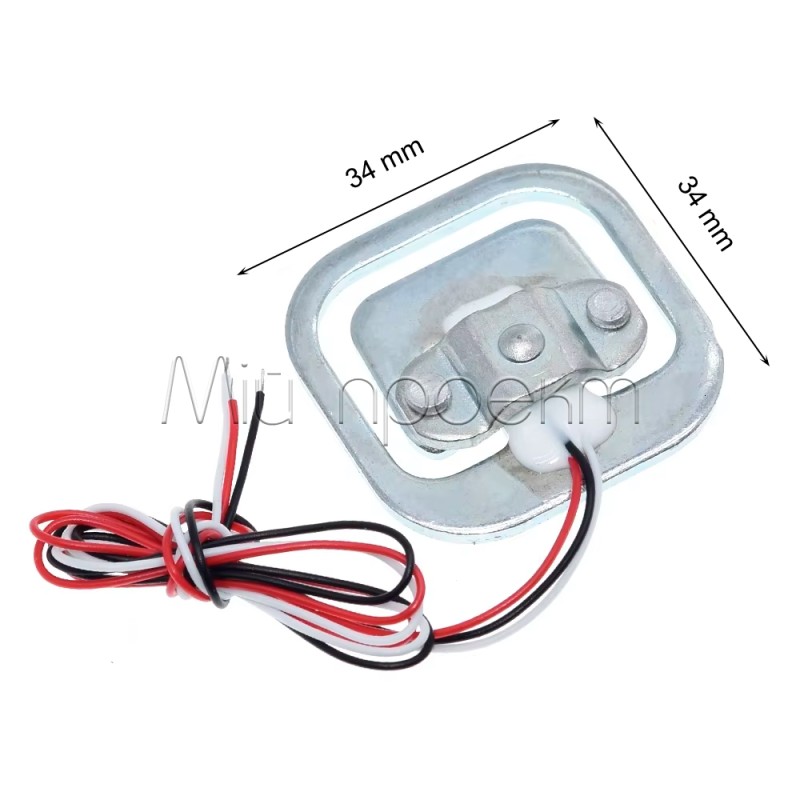

- Розміри датчика
- 34 × 34 × 8 мм
- Довжина кабелю
- Приблизно 40 см
- Матеріал корпусу
- Алюмінієвий сплав
- Чутливість
- 1,0 ± 0,1 мВ/В
- Опір плечей
- Приблизно 1 кОм між середньою точкою та кожним крайнім виводом; приблизно 2 кОм між крайніми виводами
- Робоча температура
- Від −10 до +40 °C
Детальний опис та особливості
Тензорезистори змінюють опір під час деформації чутливої частини під навантаженням. Напівмостове виконання утворює лише частину вимірювального моста, тому один трипровідний датчик не замінює готовий чотирипровідний мостовий перетворювач. Повний міст можна зібрати з кількох датчиків або доповнити напівміст прецизійними резисторами за відповідною схемою.
Слабкий аналоговий сигнал потрібно підсилити й перетворити на цифрові дані. Для цього підійде модуль підсилювача та АЦП HX711. Arduino, ESP32, STM32 або Raspberry Pi працюють уже з цифровим інтерфейсом АЦП; сумісність визначається також його живленням, логічними рівнями та програмним забезпеченням.
Для платформи можна використати чотири датчики на 50 кг із розрахунковим сумарним навантаженням до 200 кг. Така межа потребує правильного розподілу ваги, відповідної міцності платформи й відсутності перевантаження окремої опори. Вона не стосується виконання на 5 кг і не є безумовною вантажопідйомністю будь-якої зібраної конструкції.
Механічне кріплення є частиною вимірювальної системи: опорна частина має бути жорстко зафіксована, а навантаження — передаватися на центральний язичок без перекосу. Чутлива частина повинна мати можливість деформуватися, а не впиратися в основу. Після остаточного складання потрібно визначити нуль і коефіцієнт перерахунку сигналу в одиниці маси.
Підійде / не підійде
Підійде
- Для проєктування платформних ваг із кількома опорами та окремим АЦП.
- Для навчальних стендів із тензометрії, тарування й калібрування.
- Для заміни датчика у вагах, якщо збігаються номінал, геометрія кріплення, електрична схема та характеристики сигналу.
Не підійде
- Для прямого цифрового зчитування з трьох проводів без підсилювача й АЦП.
- Як безумовна механічна або електрична заміна будь-якого датчика ваги.
- Як одиночний готовий повний міст. Якщо потрібен саме такий формат, розгляньте балочний чотирипровідний тензодатчик на 1, 5, 10 або 20 кг, врахувавши іншу геометрію та спосіб монтажу.
Приклади застосування
- Вагова платформа для посилок. Кілька однакових датчиків встановлюють під опорами платформи, об’єднують у міст і підключають до АЦП. Під час вибору номіналу враховують вагу самої платформи й нерівномірне розташування вантажу.
- Контроль залишку сипучого матеріалу. Ємність встановлюють на вагову основу, а контролер відстежує зміну маси через АЦП. Після тарування порожньої ємності система показує масу вмісту; загальне навантаження на датчики має залишатися в допустимих межах.
- Навчальний стенд. Напівміст доповнюють до повного моста, зчитують сигнал і калібрують систему відомими вантажами, порівнюючи покази до та після тарування.
Підключення та налаштування
Визначте середній вивід
Від’єднайте датчик від живлення й виміряйте опір між усіма парами проводів. Найбільший опір буде між крайніми виводами, а від середнього до кожного крайнього — приблизно вдвічі менший. Не визначайте призначення проводів лише за кольором: для трипровідних датчиків немає єдиного кольорового стандарту.[1]
Зберіть вимірювальний міст
Оберіть схему для потрібної кількості напівмостів. Для платформи з чотирма датчиками з’єднайте їх у повний міст; виходи завершеного моста підведіть до диференційного входу АЦП. Не залишайте другий сигнальний вхід замість завершення моста непідключеним.
Узгодьте живлення й інтерфейси
Перевірте окремо напругу збудження моста, допустиме живлення вибраного модуля АЦП і логічні рівні контролера. Проводи слабкого аналогового сигналу прокладайте подалі від силових ліній; за потреби використовуйте екранування.
Виконайте калібрування
На зібраній платформі встановіть нуль без корисного вантажу, потім прикладіть відому масу та налаштуйте коефіцієнт перерахунку. Перевірте повернення до нуля й покази в різних точках платформи перед робочим використанням.
Обмеження та безпека
Не перевищуйте номінальне навантаження
Обмежуйте навантаження відповідно до обраного виконання кожного датчика. Уникайте ударів, падіння вантажу, бокових зусиль і перекосу платформи: пошкодження чутливого елемента може спричинити втрату точності або працездатності.
Напруга датчика не є напругою всієї системи
Діапазон збудження 5–10 В не означає, що 10 В можна подавати на HX711 або GPIO. Модуль HX711 має допустиме живлення 2,6–5,5 В. Не подавайте зовнішню напругу на його входи без перевіреної схеми узгодження.
Точність залежить від усієї конструкції
Роздільна здатність АЦП не визначає гарантовану точність ваг. Забезпечте стабільну температуру, захист від надмірної вологості та вібрацій; після зміни кріплення або схеми повторіть калібрування.
FAQ
5 кг і 50 кг — це два режими одного датчика?
Датчики на 5 кг і на 50 кг — окремі виконання, які обирають під час замовлення. Програмне налаштування не перетворює виконання на 5 кг на датчик із номіналом 50 кг.
Чи можна використати один датчик?
Один напівмостовий датчик можна використати у схемі з доповненням до повного моста, наприклад прецизійними резисторами. Підсилювач з АЦП і калібрування все одно потрібні; спосіб доповнення моста впливає на баланс і стабільність вимірювань.
Чи підійде датчик для ремонту готових ваг?
Тензодатчик підійде для заміни лише після звіряння номіналу, розмірів, посадки, опору й схеми проводів з оригінальним вузлом. Однакова кількість проводів сама по собі не підтверджує сумісність.
Документи та джерела
- SparkFun — Load Cell Amplifier HX711 Breakout Hookup Guide: загальний принцип визначення середнього виводу трипровідного датчика за опором і відсутність єдиного кольорового стандарту.
